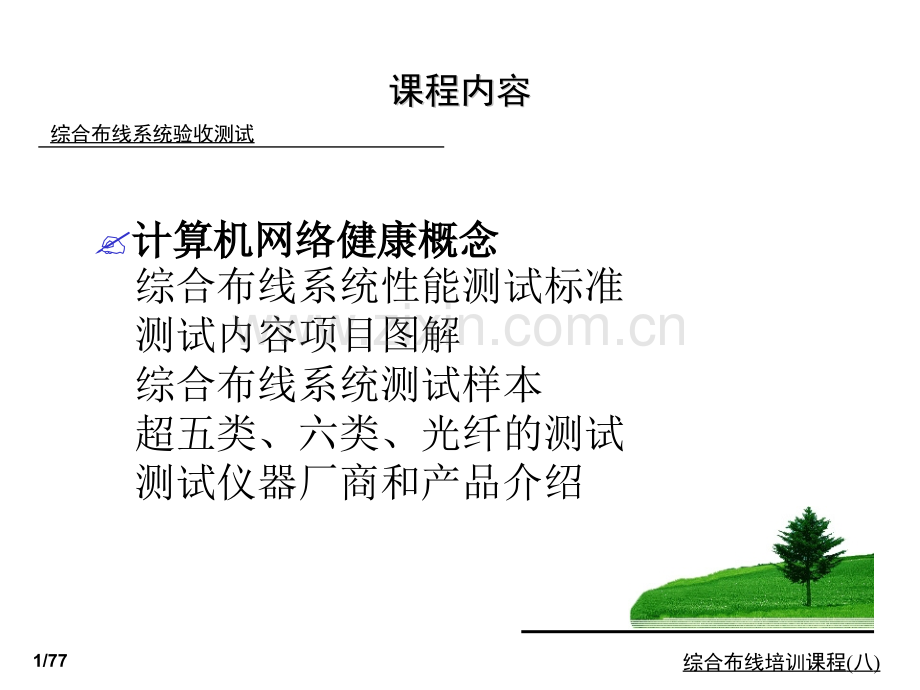

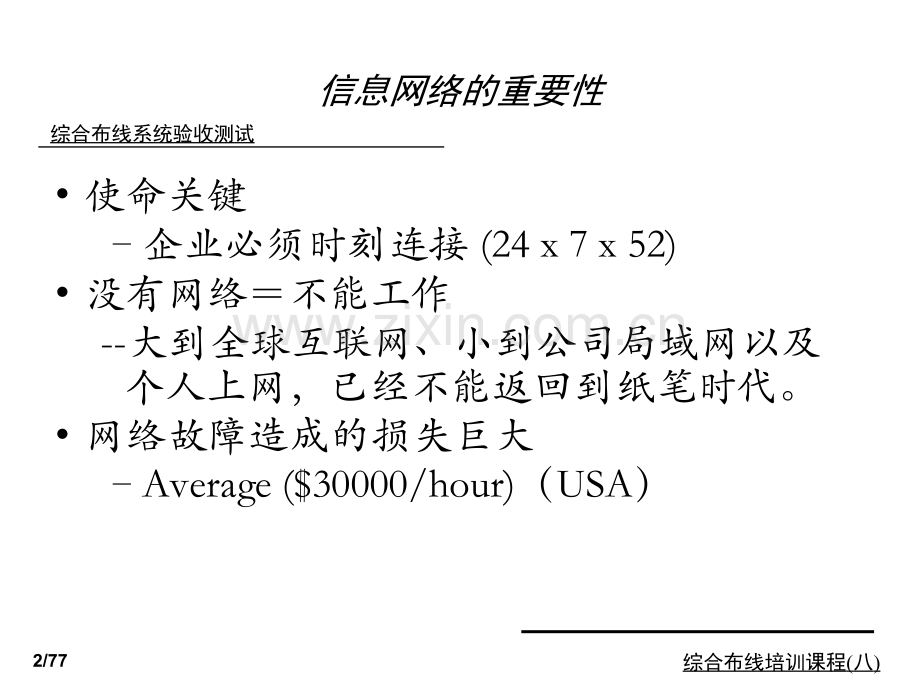

1、综合布线培训课程(八)综合布线系统验收测试1/77课程内容课程内容?计算机网络健康概念计算机网络健康概念 综合布线系统性能测试标准 测试内容项目图解 综合布线系统测试样本 超五类、六类、光纤的测试 测试仪器厂商和产品介绍综合布线培训课程(八)综合布线系统验收测试2/77使命关键企业必须时刻连接(24 x 7 x 52)没有网络不能工作-大到全球互联网、小到公司局域网以及个人上网,已经不能返回到纸笔时代。网络故障造成的损失巨大Average($30000/hour)(USA)信息网络的重要性综合布线培训课程(八)综合布线系统验收测试3/77网络失败原因网络失败原因统计资料来源:USANetwor
2、k Magazine综合布线培训课程(八)综合布线系统验收测试4/77新概念新概念:网络健康电缆安装后的验收(符合性测试)网络安装后的性能测试(应用性测试)网络管理网络的日常维护和检修综合布线培训课程(八)综合布线系统验收测试5/77安装好安装好“布线链路布线链路”综合布线培训课程(八)综合布线系统验收测试6/77电缆布线系统的重要性电缆布线系统的重要性线缆布线是一次性的巨额投资线缆是整个网络信息传输的神经系统线缆是网络健康运行的基础布线系统的故障排除费用贵综合布线培训课程(八)综合布线系统验收测试7/77整体网络测试概念整体网络测试概念电缆测试是整个网络测试的基础,也是网络设备正常运行的基础
3、。综合布线培训课程(八)综合布线系统验收测试8/77网络中的媒介类型网络中的媒介类型 非屏蔽双绞线(UTP)屏蔽双绞线(FTP/STP/SFTP)同轴线(Coaxial)光纤(Multi-mode/Single-mode)综合布线培训课程(八)综合布线系统验收测试9/77网络健康条件网络健康条件布线系统测试布线系统测试 符合TIA/EIA 568A TSB-67or ISO11801 与网络应用无关性通信性能测试通信性能测试 通信量与使用率测试 排除堵塞(Jabber)综合布线培训课程(八)综合布线系统验收测试10/77布线系统测试标准布线系统测试标准TIA/EIA BULLETIN TSB-
4、67Transmission Performance Specifications for Field Testing of Unshielded Twisted-Pair Cabling SystemsWire Map(接线图)Length(长度)Attenuation(衰减)Near-end Crosstalk(近端串扰)综合布线培训课程(八)综合布线系统验收测试11/77布线系统测试标准布线系统测试标准ISO/IEC 11801:1995Information Technology-Generic cabling for customer premises cablingWire Map
5、(接线图)Length(长度)Attenuation(衰减)Near-end Crosstalk(NEXT)Attenuation to Crosstalk Ratio(ACR)综合布线培训课程(八)综合布线系统验收测试12/77为什么需要现场测试?为什么需要现场测试?判断已经安装的综合布线系统是否能够满足当前和将来的网络对传输性能的严格要求?测试结果:取决于部件的质量和性能:线缆连接件安装的工艺和质量布线系统的路由环境影响综合布线培训课程(八)综合布线系统验收测试13/77TIA/EIA TSB-67TIA/EIA TSB-67 测试标准测试标准测试组态基本链路(Basic Link)测试精
6、度测试项目综合布线培训课程(八)综合布线系统验收测试14/77基本链路(基本链路(Basic LinkBasic Link)图解图解网络设备用户接线配线架水平电缆插座成型跳线工作站配线间配线间办公室办公室综合布线培训课程(八)综合布线系统验收测试15/77基本链路基本链路链路总长度不得超过94m水平连线=90m测试仪连线=4m衰减和近端串扰测试限度比较严格适用于安装电缆时测试综合布线培训课程(八)综合布线系统验收测试16/77信道(信道(ChannelChannel)图解图解用户跳线配线架水平电缆电信插座用户跳线楼层配线间楼层配线间工作区工作区通道端点通道端点每端两个连接点测试时需有用户跳线C
7、P综合布线培训课程(八)综合布线系统验收测试17/77信道信道链路总长度不得超过100m水平连线=90m测试仪连线=10m衰减和近端串扰测试限度比较松适用于安装电缆工程完成后测试综合布线培训课程(八)综合布线系统验收测试18/77TIA/EIA-568ATIA/EIA-568A接线图线对分裂(例)接线图线对分裂(例)某公司抱怨:10兆的网络可以在 xx品牌 cat5 UTP 上运行,但100兆的网络不能在 cat5 UTP 上运行,因此认为xx品牌 CAT5 UTP达到五类100兆。经过了解客户配置如图:93米线的两端RJ45头由自己做,线序没有按照TIA/EIA-568A规范中的T568A或
8、T568B线序做,而是SPLIT 线对。这种线序的最大问题是串扰问题严重,在国际规范中它是一种错误的WIREMAP。综合布线培训课程(八)综合布线系统验收测试19/77TIA/EIA-568A TIA/EIA-568A 正确接线图正确接线图T568B线序T568A线序综合布线培训课程(八)综合布线系统验收测试20/77额定传输速率概念N.V.P.表达的是一种信号在双绞线中传输速率相对于光在真空中的传输速率的比值。脉冲信号在双绞线中传输速度NVP=X 100%真空中的光速度 真空中的光速度=300,000,000米/秒综合布线培训课程(八)综合布线系统验收测试21/77TIA/EIA-568AT
9、IA/EIA-568A 长度计算长度计算NVP的值,会影响到计算出来的长度的精确性,测试仪器均具备NVP值的校正功能。测得得延迟时间*NVP*真空中的光速长度=2综合布线培训课程(八)综合布线系统验收测试22/77串扰串扰当一对线发送信号时在另一相邻的线对当一对线发送信号时在另一相邻的线对中收到信号,这种现象叫串扰。中收到信号,这种现象叫串扰。近端串扰指出现在发送端的串扰,近端串扰指出现在发送端的串扰,远端串扰指出现在接受端的串扰。远端串扰指出现在接受端的串扰。综合布线培训课程(八)综合布线系统验收测试23/77发送接收近端串扰近端串扰概念概念NEXT是一个线对对另一个线对的信号影响。信号的“
10、泄漏”量测试在信号发送侧(近端)进行。NEXT对温度、管槽的变化不明显。综合布线培训课程(八)综合布线系统验收测试24/77线对之间的近端串扰有六组线对之间的近端串扰有六组线对1 线对2线对1 线对3线对1 线对4线对2 线对3线对2 线对4线对3 线对4综合布线培训课程(八)综合布线系统验收测试25/77NEXTNEXT测试频率步长和次数测试频率步长和次数TSB-67中对NEXT的测试频率的采样点的步长做出了规定:每组NEXT在1100MHz至少测试477次,一条4个线对的线缆在1100MHz至少测试2880次。综合布线培训课程(八)综合布线系统验收测试26/77TSB-67TSB-67 基
11、本链路近端串扰(基本链路近端串扰(NEXTNEXT)同GB50312中国规范综合布线培训课程(八)综合布线系统验收测试27/77TSB-67TSB-67 信道近端串扰(信道近端串扰(NEXTNEXT)同GB50312中国规范综合布线培训课程(八)综合布线系统验收测试28/77D D级级(ISO11801)(ISO11801)综合布线培训课程(八)综合布线系统验收测试29/77近端近端 远端远端发送线对发送线对接收线对接收线对100100Far end Cross-talkFar end Cross-talk(FEXTFEXT)远端串扰远端串扰FEXT是信号从近端发送,而串扰是从远端测量的。FE
12、XT也必须双向测试。FEXT和线缆长度、衰减有关;综合布线培训课程(八)综合布线系统验收测试30/77衰减衰减概念概念dB LossdB Loss信号源信号源信号信号接收器接收器综合布线培训课程(八)综合布线系统验收测试31/77频率 3类 4类 5类 (dB)(dB)(dB)1.0 3.2 2.2 2.1 4.0 6.1 4.3 4.08.0 8.8 6.0 5.710.0 10.0 6.8 6.316.0 13.2 8.8 8.220.0 -9.9 9.225.0 -10.331.25 -11.562.5 -16.7100.0 -21.6水平电缆长度90米仪器设备跳线4米基本链路衰减(基本
13、链路衰减(AttenuationAttenuation)同GB50312中国规范综合布线培训课程(八)综合布线系统验收测试32/77频率 3类 4类 5类(MHz)(dB)(dB)(dB)1.0 4.2 2.6 2.5 4.0 7.3 4.8 4.58.0 10.2 6.7 6.310.0 11.5 7.5 7.016.0 14.9 9.9 9.220.0 -11.0 10.325.0 -11.431.25 -12.862.5 -18.5100.0 -24.0水平电缆长度90米仪器设备跳线、跳线、跳接线10米信道衰减(信道衰减(AttenuationAttenuation)同GB50312中国
14、规范综合布线培训课程(八)综合布线系统验收测试33/77D D级衰减(级衰减(AttenuationAttenuation)(ISO11801)(ISO11801)频率 B级 C级 D级(MHz)(dB)(dB)(dB)0.1 5.5 N/A N/A1.0 5.8 3.7 2.5 4.0 -6.6 4.810.0 -14 7.516.0 -9.420.0 -10.531.25 -13.162.5 -18.4100.0 -23.2综合布线培训课程(八)综合布线系统验收测试34/77Power sum NEXTPower sum NEXT概念概念是多个线对对一个线对的净影响每个线对只要一个PS N
15、EXT值PSNEXT综合布线培训课程(八)综合布线系统验收测试35/77传播延迟传播延迟ISO规定100米链路最差的时间延迟为1000nS。综合布线培训课程(八)综合布线系统验收测试36/77Propagation Delay Skew Propagation Delay Skew 传播延迟偏差传播延迟偏差Propagation Delay SkewDelay Skew 是指UTP线缆的最快线对和最慢线对之间的差异。100米信道最大延迟偏差不超过50nS。综合布线培训课程(八)综合布线系统验收测试37/77是多个线对对一个线对的远端串扰净影响每个线对只有一个PS ELNEXT值综合布线培训课程(八)综合布线系统验收测试38/77测试仪器厂商及测试仪器介绍测试仪器厂商及测试仪器介绍Agilent公司的wirescope350综合布线培训课程(八)综合布线系统验收测试39/77测试仪器厂商及测试仪器介绍测试仪器厂商及测试仪器介绍FLUKE公司MICROTEST公司综合布线培训课程(八)综合布线系统验收测试40/77测试仪器厂商介绍测试仪器厂商介绍DATACOMTextron 公司Wavetek公司(W&G旗下)综合布线培训课程(八)综合布线系统验收测试41/77The EndThe End
