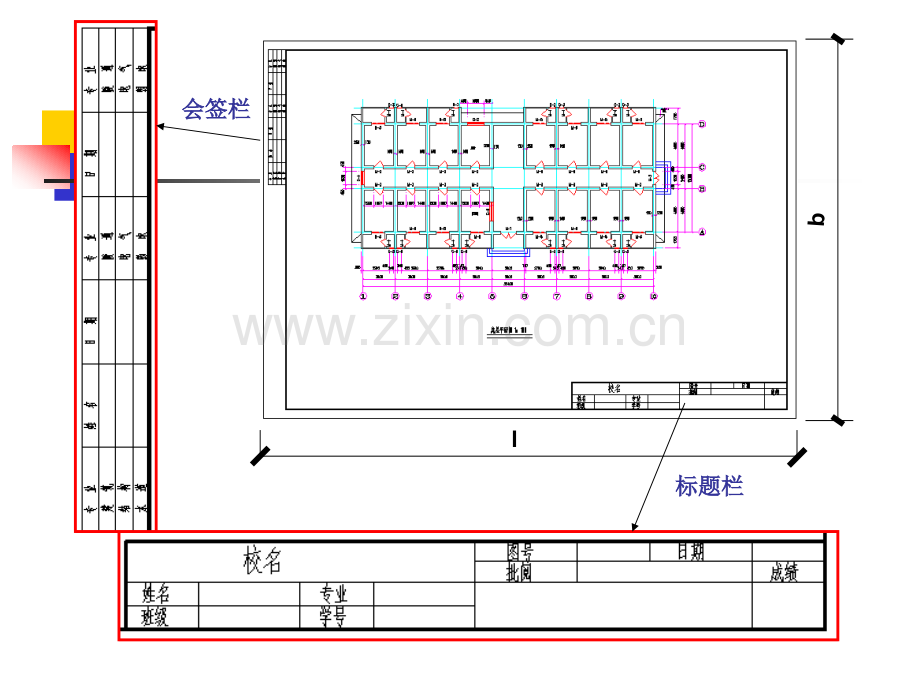

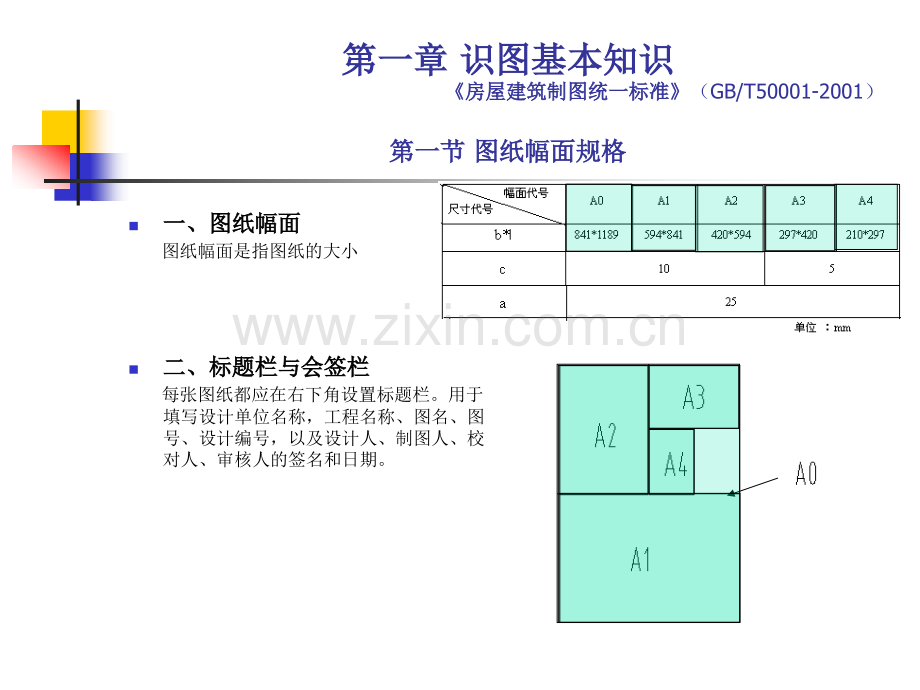

第一章第一章 识图基本知识识图基本知识 房屋建筑制图统一标准房屋建筑制图统一标准（GB/T50001-2001）第一节第一节 图纸幅面规格图纸幅面规格 n一、图纸幅面一、图纸幅面 图纸幅面是指图纸的大小n二、标题栏与会签栏二、标题栏与会签栏 每张图纸都应在右下角设置标题栏。用于填写设计单位名称，工程名称、图名、图号、设计编号，以及设计人、制图人、校对人、审核人的签名和日期。bl会签栏会签栏标题栏标题栏第二节第二节 图线图线n一、图线的种类及用途一、图线的种类及用途n建筑工程图常用的图线有n实线、n虚线、n点画线、n折断线、n和波浪线等，n其中这些图线还有粗、中、细之分n联系实例联系实例单点长画线实线实线单点长画线单点长画线折断线折断线实线与虚线实线与虚线实线实线虚线虚线双点长画线双点长画线第三节第三节 字体字体n一、汉字一、汉字n汉字图样及说明中的汉字，宜采用长仿宋 体，长仿宋体字的书写要领是横平竖直、起落分明、粗细一致、结构匀称、充满方格 n二、数字和字母二、数字和字母n数字和字母在图样上的书写分直体和斜体两种，但同一张图纸上必须统一。如需写成斜体字，其斜度应从字的底线逆时针向上倾斜75。汉字、数字、字母实例汉字、数字、字母实例数字及字母写法数字及字母写法文字写法文字写法图名及比例的注写图名及比例的注写第四节第四节 比例比例常用比例常用比例11、12、15、110、120、150、1100、1150、1200、1500、11000、12000、15000、110000、120000、150000、1100000、1200000可用比例可用比例13、14、16、115、125、130、140、160、180、1250、1300、1400、1600n 图样的比例，为图形与实物相对应的线性尺寸之比。比例的大小是指其比值的大小，如150大于1100；n 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则比例等于1比100，写成1100。比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。n 第五节第五节 尺寸标注尺寸标注n一、尺寸的组成一、尺寸的组成n图样上的尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成 1：尺寸界限尺寸界限n尺寸界线用来限定所注尺寸的范围，用细实线绘制，一般应与被注长度垂直，其一端离开图样轮廓线不小于2mm，另一端宜超出尺寸线23mm 2：尺寸线：尺寸线 尺寸线用来表示尺寸的方向，用细实线绘制，并与被注长度平行n3：尺寸起止符：尺寸起止符n尺寸起止符号用来表示尺寸的起止位置，一般用中粗斜短线绘制，其倾斜方向与尺寸界线成顺时针45角，长度宜为23mm。n半径、直径、角度及弧长的尺寸起止符号，宜用箭头表示n4：尺寸数字：尺寸数字n尺寸数字图样上的尺寸数字为物体的实际大小，与采用的比例无关。图样上的尺寸单位，除标高及总平面图以米为单位外，其他必须以毫米为单位n水平方向的数字，注写在尺寸线的上方中部，字的头部朝正上方；竖直方向的数字，注写在竖直尺寸线的左方中部，字的头部朝左n二、尺寸标注二、尺寸标注n尺寸的排列与布置尺寸的排列与布置n（1）尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交n（2）互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。n（3）图样轮廓线以外的尺寸线，距图样最外轮廓之间的距离，不宜小于10mm。平行排列的尺寸线的间距，宜为710mm，并应保持一致。n（4）总尺寸的尺寸界线应靠近所指部位，中间分尺寸的尺寸界线可稍短，但其长度应相等。第二章第二章 投影的基本知识投影的基本知识第一节第一节 投影的概念和分类投影的概念和分类n一、投影的概念一、投影的概念n如果假设光线能够透过物体，使组成物体的各棱线都能在投影面上投落下它们的影子，这样的影子，不但能反映物体的外形，也能反映物体上部和内部的情况。n我们把这时所产生的影子称为投影，通常也称投影图投影图；n能够产生光线的光源称为投影中心投影中心；n而光线称为投影线投影线；n承接影子的平面称为投影面投影面n二、投影的分类二、投影的分类n（一）中心投影（一）中心投影n投影中心S在有限的距离内发出放射状的投影线，用这些投影线作出的投影，称为中心投影中心投影。n用中心投影法绘制的物体投影图称为透视图透视图中心投影中心投影透视图透视图n（二）平行投影（二）平行投影n1斜投影斜投影n投影方向倾斜于投影面时所作出的平行投影，称为斜投影斜投影n斜投影法可绘制斜轴测投影图轴测投影图斜投影斜投影轴测投影图轴测投影图n2正投影正投影n投影方向垂直于投影面时所作出的平行投影，称为正投影正投影n用正投影法在两个或两个以上相互垂直的，并平行于物体主要侧面的投影面上分别获得同一物体的正投影，然后按规则展开在一个平面上，便得到物体的多面正投影图多面正投影图正投影正投影三面正投影图三面正投影图第二节第二节 三面正投影图三面正投影图n三面正投影图当投影方向、投影面确定后，物体在一个投影面上的投影图是唯一的，但一个投影图只能反映物体一个面的形状和尺寸，并不能完整地反映它的全部面貌n一、三面投影体系的建立一、三面投影体系的建立n三个相互垂直的投影面构成三投影面体系n呈水平位置的投影面称为水平投影面水平投影面(简称水平面)，用H表示，水平面也可称为H面；n与水平投影面垂直相交呈正立位置的投影面称为正立投影面正立投影面(简称正面)，用V表示，正面也可称为V面；n位于右侧与H、V同时垂直相交的投影面称为侧立投影面侧立投影面(简称侧面)，用W表示，侧面也可称为W面n二、三面投影图的形成二、三面投影图的形成n将物体置于H面之上，V面之前，W面之左的空间。用分别垂直于三个投影面的平行投影线投影，可得到物体在三个投影面上的正投影图。n投影线由上向下垂直H面，在H面上产生的投影称为水平投影图水平投影图(简称平面图)；n投影线由前向后垂直V面，在V面上产生的投影称为正立投影图正立投影图(简称正面图)；n投影线由左向右垂直W面，在W面上产生的投影称为侧立投影图侧立投影图(简称侧面图)n三、三面投影的展开三、三面投影的展开n展开规则是，V面保持不动，H面绕OX轴向下翻转90，W面绕OZ轴向右翻转90，则它们就和V面处在同一平面上n正投影图三个投影面展开后，三条投影轴成为两条垂直相交的直线。原OX、OZ轴的位置不变，OY轴则分为两条，在H面上的用OYH表示，它与OZ轴成一直线；在W面上的用OYW表示，它与OX轴成一直线第三章第三章 建筑施工图建筑施工图第一节第一节 概述概述n一、房屋的组成及其作用一、房屋的组成及其作用n1 基础基础n基础是房屋埋在地面以下的最下方的结构体。它承受着房屋的全部荷载，并把这些荷载传给地基。n2墙或柱墙或柱n墙或柱是房屋的垂直承重构件，它承受屋顶、楼层传来的各种荷载，并传给基础。外墙同时也是房屋的围护构件，抵御风雪及寒暑对室内的影响，内墙同时起分隔房间的作用。n3楼楼(地地)面面n楼(地)面是水平的承重和分隔构件，它将楼层的荷载通过楼板传给柱或墙。地面是指首层室内地坪，它承受第一层房间的荷载。n4楼梯楼梯n楼梯是楼房中联系上下层的垂直交通设施，也是火灾等灾害发生时的紧急疏散要道。n5屋面屋面n屋面是房屋顶部的围护和承重构件，用以防御自然界的风、雨、雪、日晒、高温、低温和噪声，同时承受自重及外部荷载。n6门窗门窗n门是具有出入、疏散、采光、通风、防火等多种功能的设施，窗具有日照、采光、通风、传递、观察、眺望的作用。n7其他此外房屋还有通道、烟道、电梯、阳台、壁橱、勒脚、雨篷、台阶、天沟、雨水管等配件和设施，它们在房屋中根据使用要求，发挥着各自的作用n二、房屋建筑工程图的内容二、房屋建筑工程图的内容n(一一)房屋的设计程序房屋的设计程序n1初步设计阶段n2施工图设计阶段n(二二)房屋施工图的内容房屋施工图的内容n1建筑施工图n2结构施工图n3设备施工图n三、房屋建筑工程图的有关规定三、房屋建筑工程图的有关规定n(一一)定位轴线定位轴线n(1)定位轴线应用细单点长画线绘制n(2)定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为810mm，定位轴线圆的圆心，应在定位轴线的延长线上n(3)平面图上定位轴线的编号，宜标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左到右顺序编号，竖向编号应用大写拉丁字母，从下自上顺序编写，拉丁字母的I、O、Z不得用做轴线编号n(4)附加定位轴线的编号，应以分数形式表示。两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写n(5)对于详图上的轴线编号，若该详图适用于几根轴线时，应同时标注有关轴线的编号n(二二)索引符号、详图符号及引出线索引符号、详图符号及引出线n1索引符号n索引出的详图，如果与被索引的详图同在一张图纸内n索引出的详图，如与被索引的详图不在同一张图纸内n索引出的详图，如采用标准图n索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为投射方向该详图的编号该详图的编号详图详图所在所在图纸的编号图纸的编号该详图的编号该详图的编号该详图的编号该详图的编号标准图册的编号标准图册的编号详图详图所在所在图纸的编号图纸的编号投射方向投射方向n2 详图符号n详图与被索引的图样在同一张图纸内时n详图与被索引图样不在同一张图纸内n3 引出线 n（1）引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30、45、60、90的直线，或经上述角度再折为水平线。文字说明宜注写在水平线的上方，也可注写在水平线的端部。索引详图的引出线应与水平直径线相连接详详图图的编号的编号被索引的图纸编号被索引的图纸编号详详图图的编号的编号n（2）同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线n（3）多层构造或多层管道共用引出线，应通过被引出的各层。文字说明宜注写在水平线的上方或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相互一致；如层次为横向排序，则由上自下的说明顺序应与由左至右的层次相互一致n(三三)标高标高n标高注写方法n室外标高注写n同一位置多个标高n标高有绝对标高和相对标高之分：绝对标高：我国是以青岛附近的黄海平均海平面为零点，以此为基准而设置的标高。相对标高：标高的基准面(即0000水平面)是根据工程需要而选定的，这类标高称为相对标高。在一般建筑中，通常取底层室内主要地面作为相对标高的基准面。n房屋的标高、建筑标高和结构标高的区别：建筑标高：是指构件包括粉刷在内的、装修完成后的标高。结构标高：是指不包括构件表面的粉饰层厚度，构件在结构施工后的完成面的标高所标注位置n(四四)其他符号其他符号n1对称符号n当建筑物或构配件的图形对称时，可在图形的对称中心处画上对称符号，另一半图形可省略不画n2连接符号n连接符号是用来表示构件图形的一部分与另一部分相接关系的n3指北针指北针是用来指明建筑物朝向的符号细单点长画细单点长画细实线绘制细实线绘制细实线绘制细实线绘制直径宜为直径宜为24mm指针尾部的宽度宜为指针尾部的宽度宜为3mm第二节第二节 首页图和建筑总平面图首页图和建筑总平面图n一、首页图一、首页图n首页图是建筑施工图的第一页，它的内容一般包括：n设计说明、n工程做法、n门窗表以及简单的总平面图等二、二、建筑总平面图建筑总平面图这是某学院学生公寓总平面图，比例为这是某学院学生公寓总平面图，比例为1 500每幢层数为四层，绝对标高为每幢层数为四层，绝对标高为486。00米米坐标分格线坐标分格线房屋一角坐标为（房屋一角坐标为（1700，647.4）该地区全年最大的主导风向为西北风该地区全年最大的主导风向为西北风拆除建筑拆除建筑新建建筑新建建筑原有建筑原有建筑花卉及草坪花卉及草坪第三节第三节 建筑平面图建筑平面图n一、建筑平面图的形成一、建筑平面图的形成n用一个假想的水平剖切平面沿房屋略高于窗台的部位剖切，移去上面部分，向下作剩余部分的正投影而得到的水平投影图，称为建筑平面图，简称平面图。建筑平面图实质上是房屋各层的水平剖面图。一般地说，房屋有几层，就应画出几个平面图，并在图形的下方注出相应的图名、比例等。沿房屋底层窗洞口剖切所得到的平面图称为底层平面图(或首层平面图)，最上面一层的平面图称为顶层平面图，若中间各层平面布置相同，可只画一个平面图表示，称为标准层平面图。此外还有屋面平面图，它是在房屋的上方，向下作屋顶外形的水平投影而得到的投影图。一般可适当缩小比例绘制。n二、建筑平面图的用途二、建筑平面图的用途n建筑平面图主要反映房屋的平面形状、大小和房间的布置，墙(或柱)的位置、厚度和材料，门窗的类型和位置等情况。它是施工放线、砌墙、门窗安装和室内装修及编制预算的重要依据。三、建筑平面图的图示内容这是某学院学生公寓底层平面图，比例为这是某学院学生公寓底层平面图，比例为1 100 外墙轴线距离室外墙轴线距离室内内120mm，距，距离室外离室外250mm外墙总长外墙总长32900mm、总宽、总宽15500mm进深为进深为4800mm开间为开间为3600mm室内地面标高为室内地面标高为0.000室外地坪标高为室外地坪标高为-0.450 门的代号为门的代号为M，窗，窗的代号为的代号为C，代号，代号后面用数字表示后面用数字表示它们的编号细部它们的编号细部尺寸的读识尺寸的读识细部尺寸的读识细部尺寸的读识此建筑坐北朝南此建筑坐北朝南散水做法引用标准图集散水做法引用标准图集剖切符号，与剖面图对应剖切符号，与剖面图对应第四节第四节 建筑立面图建筑立面图n一、建筑立面图的形成一、建筑立面图的形成n在与房屋立面平行的投影面上所作出的房屋正投影图，称为建筑立面图，简称立面图。n立面图有三种命名方式：n(1)按房屋的朝向来命名，如南立面图、北立面图、东立面图、西立面图。n(2)按立面图中首尾轴线编号来命名，如立面图、立面图。n(3)按房屋立面的主次来命名，如正立面图、背立面图、左侧立面图、右侧立面图。n二、建筑立面图的用途二、建筑立面图的用途n建筑立面图主要反映了房屋的外貌、各部分配件的形状、相互关系以及立面装修做法等，它是施工的重要图样。南向的立面图南向的立面图(或或立面图立面图)，比例，比例1 100读识立面标高读识立面标高读识门窗高度读识门窗高度读识立面造型及做法读识立面造型及做法第五节第五节 建筑剖面图建筑剖面图n一、建筑剖面图的形成建筑剖面图的形成n假想用一个或一个以上的垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对剩余部分所作的正投影图，称为建筑剖面图，简称剖面图。n建筑剖面图有横剖面图和纵剖面图。n横剖面图横剖面图：沿房屋宽度方向垂直剖切所得到的剖面图。n纵剖面图纵剖面图：沿房屋长度方向垂直剖切所得到的剖面图n二、建筑剖面图的用途二、建筑剖面图的用途n建筑剖面图主要反映房屋内部垂直方向的高度、分层情况、楼地面和屋顶的构造以及各构配件在垂直方向的相互关系等。它与平面图、立面图相配合，是建筑施工图的重要图样，是施工中的主要依据之一1-1剖面图，比例为剖面图，比例为1 100女儿墙高女儿墙高0.6m察看剖切位置察看剖切位置墙体材料为砖砌体墙体材料为砖砌体楼板材料为钢筋混凝土楼板材料为钢筋混凝土室内外高差室内外高差0.45m女儿墙做法参照标准图集女儿墙做法参照标准图集返回剖面图返回剖面图第六节第六节 建筑详图建筑详图n一般房屋的详图主要有外墙身详图，楼梯详图，厨房、阳台、花格、建筑装饰、雨篷、台阶等详图n一、外墙身详图一、外墙身详图n(一一)外墙身详图的形成外墙身详图的形成n外墙身详图又称外墙身大样图(或外墙身剖面图)，它实际上是建筑剖面图中外墙身部分的局部放大图n(二二)外墙身详图的用途外墙身详图的用途n外墙身详图是房屋砌墙、室内外装修、门窗安装、编制施工预算以及材料估算的重要依据n(三三)外墙身详图的图示内容外墙身详图的图示内容n外墙身详图主要表达房屋墙体与屋面(檐口)、楼面、地面的连接，门窗过梁、窗台、勒脚、散水、明沟、雨篷等处的构造。该剖面详图比例为该剖面详图比例为1 20对应剖面图对应剖面图散水做法散水做法地坪做法及标高地坪做法及标高窗高窗高1800mm楼板做法及标高楼板做法及标高屋面做法及标高屋面做法及标高女儿墙做法女儿墙做法钢筋砼过梁钢筋砼过梁砖墙砖墙屋面找坡屋面找坡2%返回外墙剖面详图返回外墙剖面详图n二、楼梯详图二、楼梯详图n楼梯是楼房上下层之间的主要交通构件，一般有n楼梯段n休息平台n栏板(栏杆)等组成。n楼梯详图主要反映楼梯的类型、结构形式、各部位的尺寸及踏步、栏板等装修做法，是楼梯施工放样的主要依据n(一一)楼梯平面图楼梯平面图n1楼梯平面图的形成用一个假想的水平剖切平面，通过每层向上的第一个梯段的中部(休息平台下)剖切后，向下作正投影所得到的投影图，称为楼梯平面图。楼梯平面图实际上是房屋各层建筑平面图中楼梯间的局部放大图。一般每一层都要画一楼梯平面图。三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、中间层(标准层)和顶层三个平面图。n2楼梯平面图的图示内容n(1)在楼梯平面图中，要注出楼梯间的开间、进深尺寸、楼地面和平台面处的标高以及各细部的详细尺寸。通常，把梯段的水平投影长度尺寸与踏步数、踏步宽的尺寸合并写在一起。n(2)各层平面图中应注出该楼梯间的定位轴线；底层平面图中还应注明楼梯剖面图的剖切位置。n3楼梯平面图的图示方法n(1)楼梯平面图一般采用150的比例绘制。n(2)按“国标”规定，各层被剖切到的梯段，均在平面图中以45细折断线表示。在每一梯段处画有带箭头的指示线，在指示线尾部注写“上”或“下”字样及踏步数，表示从该层楼地面到达上(或下)一层楼地面的方向和步级数。n(3)楼梯平面图的线型与建筑平面图一样。n(4)通常，楼梯平面图画在同一张图纸内，并互相对齐。这样，既便于识读又可省略标注一些重复尺寸。开间开间3600mm、进深、进深4800mm，墙的厚度为，墙的厚度为370mm 楼梯段的宽度为楼梯段的宽度为1620mm、梯井的宽度为梯井的宽度为120mm右侧上楼右侧上楼20步步 休息平台的宽休息平台的宽度为：度为：1860mm。楼梯段长度尺楼梯段长度尺寸为：寸为：9300=2700mm，表示，表示该梯段有该梯段有9个个踏面，每一踏踏面，每一踏面宽为面宽为300mm各平台的标高各平台的标高剖切符号与剖面图对应剖切符号与剖面图对应n(二二)楼梯剖面图楼梯剖面图n1楼梯剖面图的形成n用一个假想的铅垂剖切平面，通过各层的一个梯段和门窗洞将楼梯剖开后，向另一未剖到的梯段方向作投影所得到的投影图，称为楼梯剖面图。n2楼梯剖面图的图示内容n(1)在楼梯剖面图中，要注明地面、楼面、平台面等处的标高以及梯段、栏板(或栏杆)、窗洞等的高度尺寸。n(2)表示出房屋的层数、楼梯的段数、踏步数、类型及其结构形式。n(3)表示出各梯段、平台、栏板(栏杆)等的构造及它们的相互关系等情况。n3楼梯剖面图的图示方法n(1)楼梯剖面图一般采用150、130等比例绘制。n(2)楼梯剖面图一般和其平面图画在同一张图纸上。若楼梯间屋面没有特殊之处，可省略不画。n(3)楼梯剖面图的线型与建筑剖面图一样。n(4)在多层房屋中，若中间各层楼梯构造相同时，通常采用折断画法(与外墙身剖面详图处理方法相同)。与楼梯平面图对照与楼梯平面图对照其轴线尺寸为其轴线尺寸为4800mm共十级踏步，每个踏步高共十级踏步，每个踏步高150mm栏杆扶手做法参照标准图集栏杆扶手做法参照标准图集楼层与平台标高楼层与平台标高返回剖面图返回剖面图该剖面图是从右往左作投影而形成的该剖面图是从右往左作投影而形成的第四章第四章 结构施工图结构施工图第一节第一节 概述概述n一、结构施工图的形成一、结构施工图的形成n在房屋设计中，除了进行建筑设计，画出建筑施工图外，还要进行结构设计，画出结构施工图。结构设计就是根据建筑各方面的要求，通过结构选型、材料选用、构件布置和力学计算等几个步骤，最后确定房屋各承重构件，如基础、承重墙、梁、板、柱等的布置、大小、形状、材料以及连接情况。将设计结果绘成图样，用以指导施工，这种图样称为结构施工图，简称结施n二、结构施工图的用途二、结构施工图的用途n结构施工图是施工放线、挖基坑、支模板、绑扎钢筋、设置预埋件、浇捣混凝土、安装梁板等预制构件、编制预算和施工组织计划的重要依据。n三、结构施工图的内容三、结构施工图的内容n结构施工图通常由首页图(结构设计说明)、基础平面图及基础详图、结构平面图及节点构造详图、钢筋混凝土构件详图等组成。n四、常用构件代号四、常用构件代号n钢筋混凝土构件种类很多，为了图示简便，在结构施工图中，各类构件一般用代号来表示其名称。常用构件代号是用各构件名称的汉语拼音第一个字母表示的n五、钢筋混凝土基本知识五、钢筋混凝土基本知识n混凝土是由水泥、石子、砂子和水按一定比例搅拌浇灌成形，经养护后即可达到设计强度的人造石材。混凝土的抗压强度较高，但抗拉强度较低，容易受拉而断裂。为了解决这一矛盾，充分发挥混凝土的受压能力，常在混凝土受拉区内或相应部位加入一定数量的钢筋，使两种材料粘结成一个整体，共同承受外力。这种配有钢筋的混凝土，称为钢筋混凝土n(一一)钢筋的作用和分类钢筋的作用和分类承受拉、压等应力的钢筋承受拉、压等应力的钢筋用以固定受力钢筋位置，并承受一部分斜拉应力用以固定受力钢筋位置，并承受一部分斜拉应力用以固定箍筋的位置，构成构件内钢筋骨架用以固定箍筋的位置，构成构件内钢筋骨架用以固定受力钢筋位置，使整体均匀受力，一般用于板中用以固定受力钢筋位置，使整体均匀受力，一般用于板中第二节第二节 基础图基础图n基础是地面以下承受房屋全部荷载的构件。它的型式有条形基础、独立基础、筏片基础、箱式基础及桩基等。基础施工图主要反映房屋在相对标高0000以下基础结构的情况。它是施工时放灰线、开挖基坑、砌筑基础的依据n一、基础平面图一、基础平面图n1基础平面图的形式用一个假想的水平剖切平面沿房屋的地面与基础之间将整幢房屋剖开，移去剖切平面以上的房屋和基础回填土，向下作正投影所得到的水平投影图，称为基础平面图2基础平面图的图示内容n(1)绘出承重墙、柱网布置、纵横轴线关系，基础和基础梁及其编号、柱号、地坑和设备基础的平面位置、尺寸、标高、基础底标高不同时的放坡示意图。n(2)表示出0000以下的预留孔洞的位置、尺寸、标高。n(3)桩基应表示出桩位平面布置、桩承台的平面尺寸及承台底标高。n(4)附注说明：本工程0000相应的绝对标高，基础埋置在地基中的位置及所在土层，基底处理措施，地基的承载能力及对施工的有关要求等。以上内容，根据实际工程情况进行取舍构造柱尺寸构造柱尺寸基础尺寸基础尺寸转到基础详图转到基础详图 基础宽度基础宽度基础底面标高基础底面标高-2.100m基础垫层基础垫层100mm厚厚基础底面配筋基础底面配筋室内标高室内标高 第三节第三节 结构平面图结构平面图n结构平面图是表示房屋上部各层平面承重构件(如梁、板、柱等)布置的图样。它是施工时布置和安放各层承重构件的依据。结构平面图一般包括楼面结构平面图及屋面结构平面图。n一、楼面结构平面图一、楼面结构平面图n1楼面结构平面图的形成n用一个假想的水平剖切平面，在所要表明的结构层没有抹灰时的上表面水平剖开后，向下作正投影而得到的水平投影图，称为楼面结构平面图n2楼面结构平面图的图示内容n(1)绘出与建筑平面图一致的轴线网及梁、柱、承重砌体墙等位置，并注明编号。n(2)注明预制板的跨度方向、板号、数量，标出预留洞大小及位置。n(3)现浇板沿斜线注明板号、板厚，配筋可布置在平面图上，亦可另绘放大比例的配筋图，注明板底标高。标出直径300mm预留洞的大小和位置，绘出洞边加强配筋。n(4)有圈梁或门窗过梁时，应注明编号。n(5)电梯间应绘制机房结构平面图，注明梁板编号、板的配筋、预留孔洞位置、大小及板底标高等。n(6)注出有关剖切符号或详图索引符号。n(7)附注说明：选用预制构件的图集代号，各种材料标号以及预制板支承长度及支座处找平做法等预制板标号预制板标号直径直径8mm的钢筋间距的钢筋间距200mm布置布置钢筋形状及尺寸钢筋形状及尺寸钢筋编号钢筋编号
