化工CAD6-工艺流程图.pptx

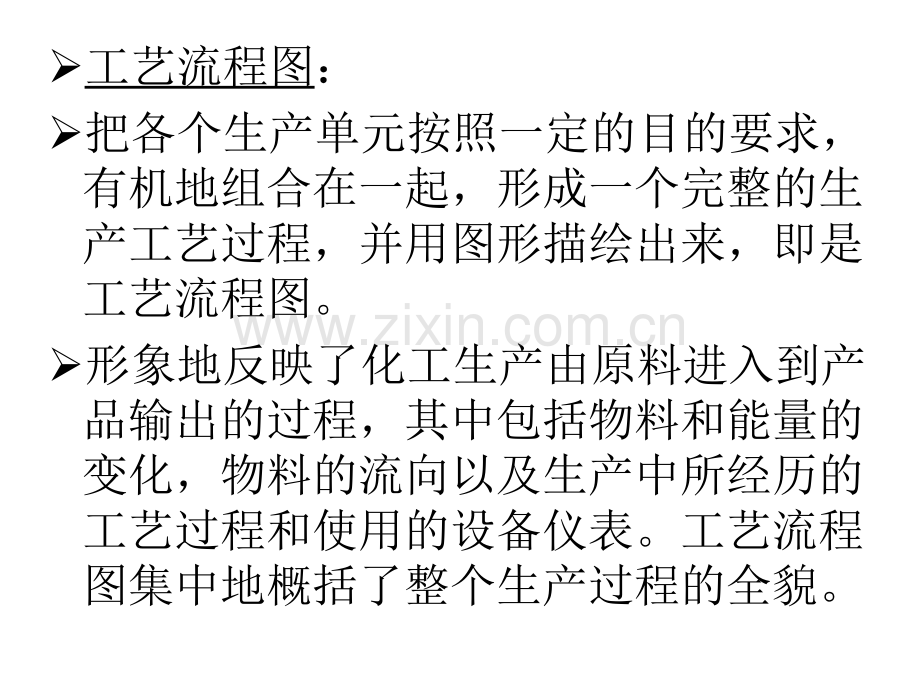

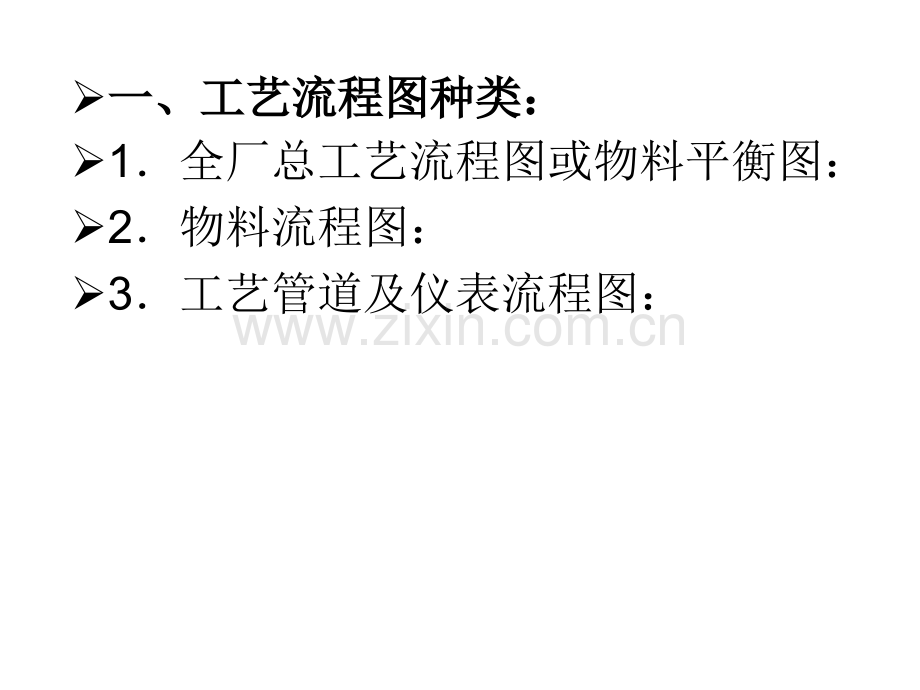

工艺流程图：把各个生产单元按照一定的目的要求，有机地组合在一起，形成一个完整的生产工艺过程，并用图形描绘出来，即是工艺流程图。形象地反映了化工生产由原料进入到产品输出的过程，其中包括物料和能量的变化，物料的流向以及生产中所经历的工艺过程和使用的设备仪表。工艺流程图集中地概括了整个生产过程的全貌。一、工艺流程图种类：一、工艺流程图种类：1全厂总工艺流程图或物料平衡图：2物料流程图：3工艺管道及仪表流程图：1全厂总工艺流程图或物料平衡图：总工艺流程图是在化工厂设计中，为总说明部分提供的全厂流程图样。对综合性化工厂则称全厂物料平衡图。图上各车间（工段）用细实线画成方框来示意。流程线只画出主要物料，用粗实线表示。流程方向用箭头画在流程线上。图上还注明了车间名称，各车间原料、半成品和成品的名称、平衡数据和来源、去向等。2物料流程图：物料流程图是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。在流程上标注出各物料的组分、流量以及设备特性数据等。3工艺管道及仪表流程图：工艺管道及仪表流程图是以物料流程图为依据，内容较为详细的一种工艺流程图。在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。二、工艺流程草图：二、工艺流程草图：工艺流程草图亦称方案流程图、流程示意图、流程简图，是用来表达整个工厂或车间生产流程的图样。它是设计开始时供工艺方案讨论常用的流程图，亦是工艺流程图设计的依据。定性地标出由原料转化成产品的变化，流向顺序以及生产中采用的各种化工单元及设备。生产工艺流程草图一般由物料流程、图例和设备一览表等三个部分组成。1物料流程(1)设备示意图。图中的设备只画出大致轮廓和示意结构，甚至可以用一个方框代替。设备的相对位置高低也不要求准确，备用设备在流程草图中一般省略不画。但设备一般都要编号，并在图纸空白处按编号顺序集中列出设备名称。(2)流程管线及流向箭头。流程草图中应画出全部物料管线和一部分动力管线（如水、蒸汽、压缩空气和真空等）。物料管线用粗实线画出，动力管线用中粗实线画出。在管线上用箭头表示物料的流向。(3)文字注解在流程图的下方或图纸的其他空白处列出各设备的编号和名称。在管线的上方或右方用文字注明物料的名称。在流程线的起始和终了处注明物料的名称来源及去向。2图例图例中只须标出管线图例。阀门、仪表等无须标出。3设备一览表设备一览表也只包括序号、位号、设备名称和备注，有时可省略设备一览表和图框。工艺流程草图是一种示意性的从左至右的展开图。三、工艺管道及仪表流程图：三、工艺管道及仪表流程图：工艺管道及仪表流程图又称施工流程图或带控制点的工艺流程图。与之配套的尚有辅助管道及仪表流程图、公用系统管道及仪表流程图。它是由工艺人员和自控人员合作进行绘制的，在初步设计和施工图设计中都要提供这种图样。工艺管道及仪表流程图是在工艺流程草图和物料流程图的基础上绘制的，它是设备布置和管道布置设计的依据，并可供施工、安装、生产操作时参考。1、比例与图幅2、设备的表示方法3、管道的表示方法4、阀门与管件的表示方法5、仪表控制点的表示方法1、比例与图幅工艺管道及仪表流程图可以以车间（装置）或工段（分区或工序）为主项进行绘制，原则上一个主项绘一张图解。若流程复杂，一个主项也可以分成数张（或分系统）绘制但仍算一张图样，且需使用同一个图号，但要注明各是该图号图纸总张数的第几张。必要时也可适当缩小比例进行绘制。(1)比例：图上的设备图形及其高低间相对位置大致按相对比例进行绘制。整个图形因展开等种种关系，实际上并不全按比例绘制，因此在标题栏中的“比例”一栏，不予注明。(2)图幅：由于图样采用展开图形式，图形多呈长条形，因而以前的图纸幅面常采用标准幅面加长的规格。加长后的长度以方便阅读为宜。近年来，考虑到图样绘读使用和底图档案保管的方便，有关标准已有统一规定，一般均采用A1图幅，特别简单的可采用A2图幅，且不宜加长或加宽。2、设备的表示方法1）设备的画法(1)图形：化工设备在图上一般按比例用细实线绘制，画出能够显示形状特征的主要轮廓。(2)相对位置：设备间的高低和相对位置，一般也按比例绘制。低于地面的需相应画在地平线以下，尽可能地符合实际安装情况。对于有位差要求的设备，还要注明其限定尺寸。(3)相同系统（或设备）的处理：两个或两个以上相同的系统（或设备），一般应全部画出。只画出一套时，被省略部分的系统，则需用细双点划线绘出矩形框表示。框内注明设备的位号、名称，并绘出引至该套系统（或设备）的一段支管。2）设备的标注(1)标注的内容：设备在图上应标注位号及名称。(2)标注的方式：设备的位号、名称一般标注在相应设备的图形上方或下方，即在图纸的上端及下端两处，各设备在横向之间的标注方式应基本排成一行。3、管道的表示方法图上一般应画出所有工艺物料和辅助物料（如蒸汽、冷却水、冷冻盐水等）的管道。当辅助管道系统比较简单时，可将其总管绘制在流程图的上方，其支管则下引至有关设备；当辅助管道系统比较复杂时，待工艺管道布置设计完成后，另绘辅助管道及仪表流程图予以补充，此时流程图上只绘出与设备相连接位置的一段辅助管道（有时包括操作所需要的阀口等）。公用管道比较复杂的系统，通常还需另绘公用系统管道及仪表流程图。1管道的画法管道画法的原则规定可参阅国家标准和化工行业有关规定。2、管道的标注每段管道上都标有相应的标注，一般横向管线标注在管线的上方，竖向管线则标注在管线的左方；若标注位置不够时，可将标注中的部分内容移至管线下方或右方。不得已时，也可用指引线引出标注。标注内容应包括三个组成部分：即管道号、管径和管道等级。当未采用管道等级及与之配套的材料选用表时，管道标注中的公制管需注外径厚度；对隔热（或隔音）的管道，则将隔热（隔音）代号注在管径之后。3、阀门与管件的表示方法在管道上需要用细实线画出全部阀门和部分管件（如视镜、阻火器、异径接头、盲板、下水漏斗等）的符号。5、仪表控制点的表示方法工艺生产流程中的仪表及控制点应该在有关管道上，并大致按安装位置用代号、符号给以表示。字母代号和阿拉伯数字编号组合起来，就组成了仪表的位号。(1)图形符号：(2)字母代号：表示被测变量和仪表功能的字母代号。(3)仪表位号：在检测控制系统中，一个回路中的每一个仪表（或元件）都应标注仪表位号。在管道及仪表流程图中，标注仪表位号的方法是将字母代号填写在圆圈的上半部分，数字编号填写在圆圈的下半部分。第39页/共39页
