压缩及扭转实验.pptx

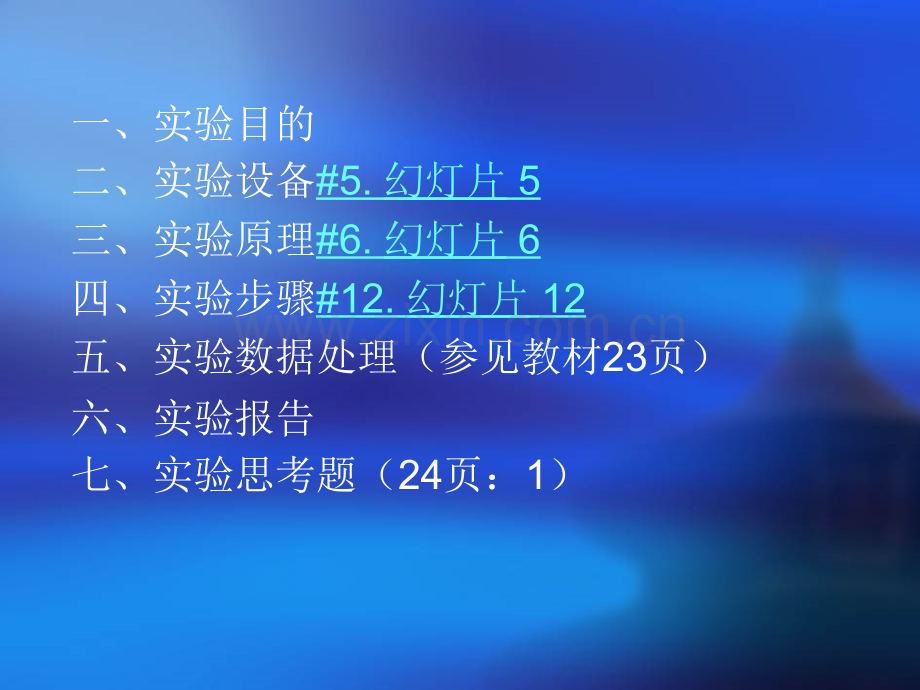

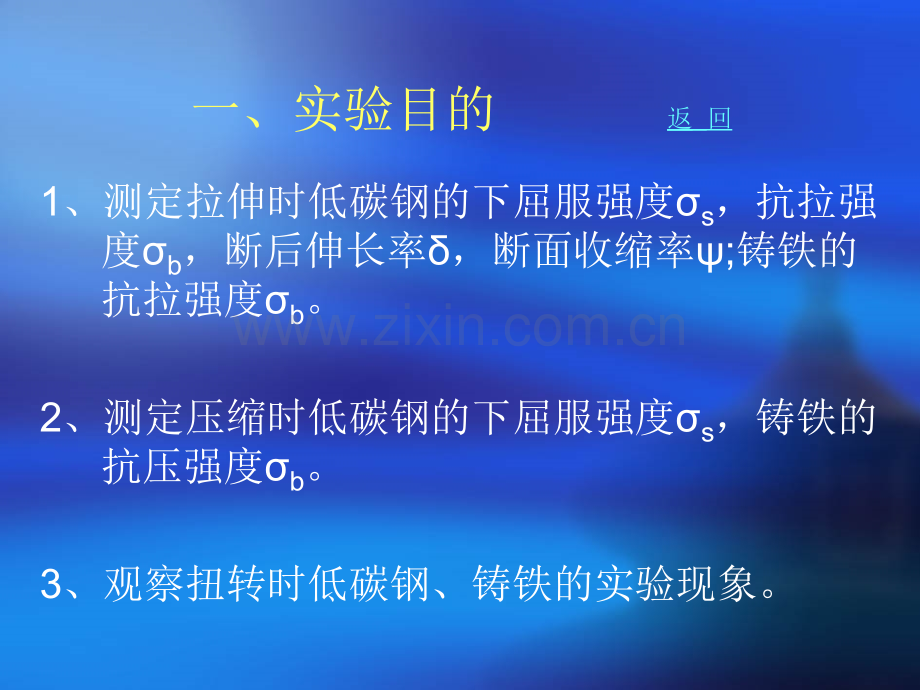

一、实验目的二、实验设备#5.幻灯片 5三、实验原理#6.幻灯片 6四、实验步骤#12.幻灯片 12五、实验数据处理（参见教材23页）六、实验报告七、实验思考题（24页：1）一、实验目的 返 回1、测定拉伸时低碳钢的下屈服强度s，抗拉强度b，断后伸长率，断面收缩率;铸铁的抗拉强度b。2、测定压缩时低碳钢的下屈服强度s，铸铁的抗压强度b。3、观察扭转时低碳钢、铸铁的实验现象。二、实验设备1、万能材料实验机2、扭转实验机3、游标卡尺 返 回三、实验原理 返 回1、拉伸时低碳钢的下屈服强度s，抗拉强度b的测定#7.幻灯片 72、拉伸时低碳钢的断后断后伸长率和断面收缩率#8.幻灯片 83、铸铁抗拉强度b的测定#9.4、压缩时，低碳钢的下屈服强度与铸铁的抗压强度的测定#10.幻灯片 105、观察低碳钢、铸铁扭转时各种实验现象。1、拉伸时低碳钢的下屈服强度s，抗拉强度b的测定 返回 低碳钢拉伸时，其拉伸曲线如下图。上屈服强度是试样发生屈服时首次下降前的最高应力，下屈服强度是屈服期间不计初始瞬时效应时的最低应力。低碳钢拉伸时，当达到屈服阶段时，低碳钢的拉伸曲线呈锯齿形，上屈服强度受变形速度和试样形状的影响较大，没有特殊要求一般不测定，也不作为强度指标。下屈服载荷Fel除以试样的原始横截面积A，为下屈服强度s。屈服阶段过后，进入强化阶段，试样又恢复了抵抗继续变形的能力。载荷达到最大值Fb时，试样某一局部的截面明显缩小，出现“缩颈”现象。这时示力度盘的从动针停留在Fb不动，主动针迅速倒退，表明载荷迅速下降，直至试棒被拉断。最大载荷Fb除以原始横截面积即为抗拉强度b。2、拉伸时低碳钢的断后断后伸长率和断面收缩率 试样断裂后，原始部分的伸长与原始标距的百分比，就是断后伸长率。断面收缩率是拉断式样后，缩颈处的横截面积的最大缩减量与原始横截面的百分比。返 回3、铸铁抗拉强度b的测定。铸铁拉伸时其拉伸曲线如下图拉断时最大载荷Fb与原始横截面积的比即为铸铁抗拉强度b 返 回4、压缩时，低碳钢的下屈服强度与铸铁的抗压强度的测定 低碳钢压缩式时，其压缩曲线如下图。铸铁压缩曲线与拉伸曲线一致。返回5、观察低碳钢、铸铁扭转时各种实验现象。工程实际中，有许多构件，如各种机器的轴类零件、弹簧等都承受扭转变形，材料在扭转变形下的力学性能是进行强度与刚度计算的重要依据。返回拉伸：低碳钢与铸铁1、在试棒中间部位上中下三个截面的两个相互垂直的方 向上各测一次直径，分别取其算术平均值，选用其 中 的最小值，以此计算横截面面积S0。2、打开实验机电源开关1，打开电脑电源开关。3、如图：安装试棒：转动加紧手柄2，将拉伸试棒夹持 端的2/3放入加头3，顺时针转动手柄2，将试棒夹 紧。按操作面板6上的按钮，使下夹头上升至试棒 下夹持端的2/3进入下夹头4，逆时针转动加紧手柄 5，将试棒夹紧。4、双击电脑显示器桌面上的PowerTest-Dooc快捷键。用户名选择实验员，密码sans。单击确定进入联机状 态。5、实验方案选：金属材料室温拉伸试验方法。参数输入：直径：测量值，标距：50mm 材料名称：低碳钢或铸铁，试样类型：棒料6、各参数（力、位移等）清零。7、点击运行图标，进行拉伸实验。电脑显示屏将显示拉伸曲线。8、如果是低碳钢，试棒进入强化阶段后注意观察缩颈现 象；如果是铸铁直接拉断。9、试棒断裂后，点击生成报告程序就会出现报告预览 界面，点击打印，将打印试验报告。10、实验结束，清理实验现场。压缩：低碳钢与铸铁1、测量试件两端及中间部位的两个相互垂直的方向上 直径，取其算术平均值，选用三初测得的最小值，并以此计算横截面面积S0。2、将试件放于工作台5中心。3、如左图所示，旋开钥匙开关1，启动试验机。4、打开电脑，双击快捷键P Main进入实验主界面。5、点击联机。点击试样录入。弹出对话框：输入：实验材料 金属 实验编号 学生姓名 实验方案 压缩 试样形状 圆形 直径 实测值 点击保存存盘。6、所有参数（实验力、轴向变形等）清零。7、按控制面板3下降图标2，顺时针缓缓转动4，使横 梁下降，（注意一定不能让上工作台与试样上表面 接触。）当上工作台与试样上表面快要接触时，按 下控制面板3停止按钮。8、点击电脑界面上的试验开始。9、观察压缩曲线。10、试验机停止后，点击数据管理，进入数据管理界 面。打印试验数据。扭转：演示实验 返回
