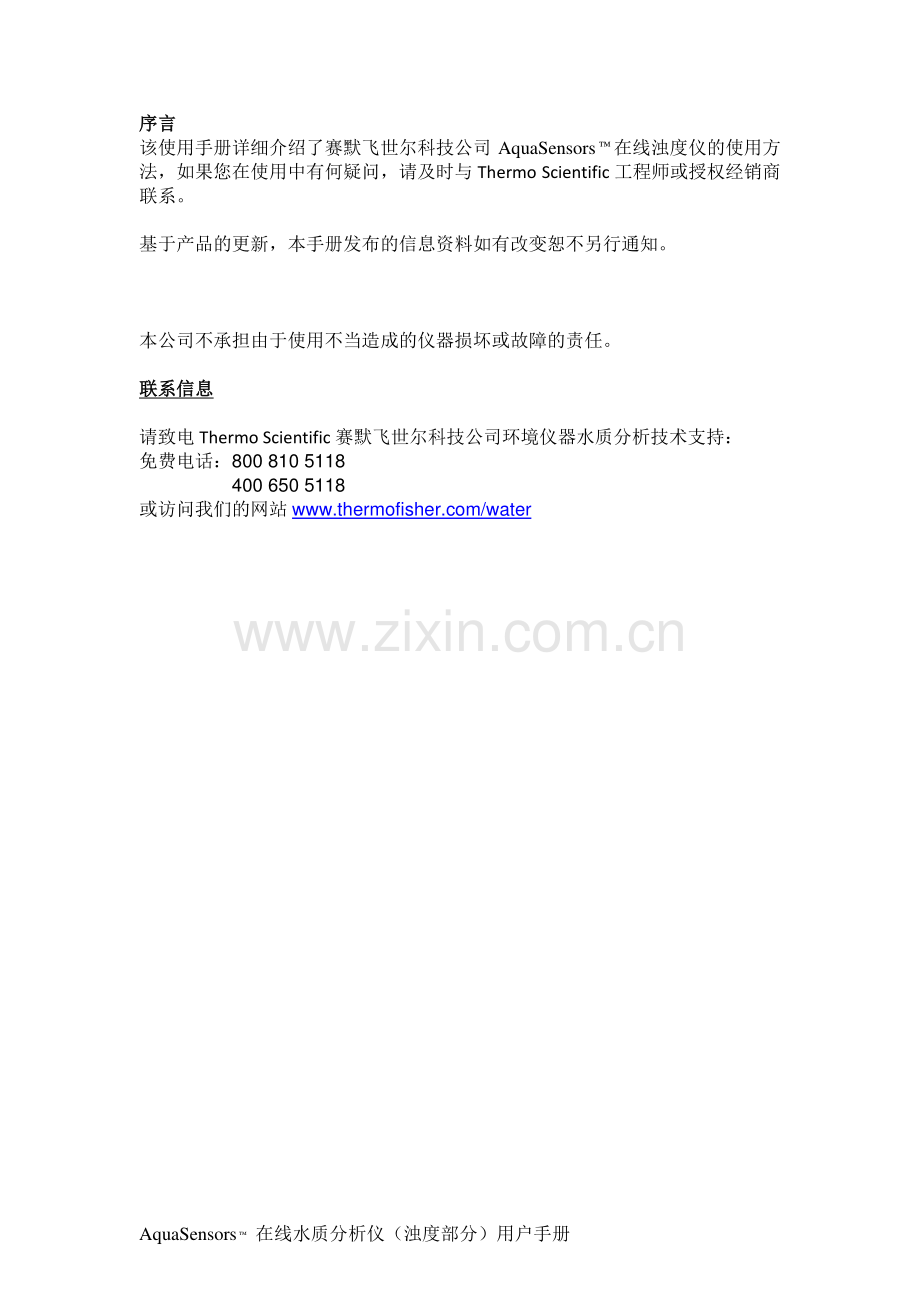

1、 Thermo Scientific AquaSensors 在线水质分析仪在线水质分析仪(浊度部分)(浊度部分)用户手册用户手册 AquaSensors 在线水质分析仪(浊度部分)用户手册 序言序言 该使用手册详细介绍了赛默飞世尔科技公司 AquaSensors在线浊度仪的使用方法,如果您在使用中有何疑问,请及时与 Thermo Scientific 工程师或授权经销商联系。基于产品的更新,本手册发布的信息资料如有改变恕不另行通知。本公司不承担由于使用不当造成的仪器损坏或故障的责任。联系信息联系信息 请致电 Thermo Scientific 赛默飞世尔科技公司环境仪器水质分析技术支持:免费
2、电话:800 810 5118 400 650 5118 或访问我们的网站 AquaSensors 在线水质分析仪(浊度部分)用户手册 安全信息 赛默飞世尔科技公司 AquaSensors在线浊度仪必须严格按照使用说明进行安装和操作。只有熟练并接受过培训或授权人员才可以进行安装,启动和操作该系统。在通电开机前确保仪器设备连接正确,否则可能导致仪表的永久损坏。AquaSensors 在线水质分析仪(浊度部分)用户手册 目录目录 1.概要.5 1.1.通用信息.5 1.2.用途.5 1.3.安全指示.6 1.4.停用仪表/仪表的报废处置.6 2.产品描述.7 3.硬件安装.10 3.1.三通式安装
3、.10 3.2.沉浸式安装.11 3.3.球形阀.12 3.4.冲洗头.12 4.接线.13 5.AuqaSensors 显示器界面.15 5.1.测量屏幕概述.15 5.2.菜单结构.16 5.3.单点校准.19 5.4.零点校准.22 5.5.温度校准.24 5.6.配置.26 5.7.模拟输出概述.27 5.8.继电器功能概述.28 6.AquaComm界面.29 7.直接 PLC 连接.29 8.技术参数.30 9.在线浊度仪及配件的订货信息.31 10.保质期限.32 AquaSensors 在线水质分析仪(浊度部分)用户手册 1.概要概要 1.1.通用信息通用信息 本产品可用于工业
4、生产过程的连续使用,并且符合当今安全条例的规定。但是不正当的使用可能会威胁到用户或第三方的安全,并且可能对车间和其他设备有不良的影响。由于进行本说明书中未提及的用途所带来的仪表损坏,由于进行本说明书中未提及的用途所带来的仪表损坏,赛默飞世尔科技有限赛默飞世尔科技有限公公司不承担赔偿责任。因此,在安装和使用仪表前,相关的人员必须阅读和理解司不承担赔偿责任。因此,在安装和使用仪表前,相关的人员必须阅读和理解说明书的内容。说明书的内容。说明书中用了以下的符号来表示安全说明和附加信息:此符号用于表示安全说明和潜在的危险警告安全说明和潜在的危险警告,忽视这一点可能会造成人身伤害或财产损失。此符号表示附加
5、信息附加信息,忽视这一点可能会导致效率低下或者损坏产品。建议此说明书放置在便于所有使用人员取阅的地方。如果您的问题此说明书中没有或未充分说明,请与 Thermo Scientific赛默飞世尔科技有限公司或其代理商联系。1.2.用途用途 在线浊度仪用于宽范围浊度的连续监测,监测范围在 0.1 NTU 到 4000 NTU。同时也对水温进行测量。任何其他的用途,或说明书中未提及的用途,凡是与技术参数不符的均不可取。在此情况下使用所造成的任何损害须由操作者独自承担。AquaSensors 在线水质分析仪(浊度部分)用户手册 正确使用此仪器的其他条件包括:遵守说明书中所述的安全指导,标注和要求。遵守
6、当地的有关安全操作的安全规章。遵守所有与控制器一起使用的产品(包括电极、安装硬件、仪表配件、线缆等)的信息和警告。遵守规定的使用环境和工作条件。遵守浸湿材料的化学兼容性。1.3.安全指示安全指示 在线浊度仪的安装和操作需要由熟悉此控制器且有资质从事此类工作的人员进行。有问题的仪表应退回给 Thermo 修理或更换。请联系我们索取一个产品返厂授权号(RMA)。用户不允许改装仪表。生产商/供应商不承担任何因未经许可私自改动仪表而造成损坏的责任。由客户完全承担由此带来的风险。1.4.停用停用仪表仪表/仪表的仪表的报废报废处置处置 停用仪表停用仪表 断开控制器与电源线的连接。从安装硬件上取下仪表。仪表
7、的正确处置仪表的正确处置 当报废仪表时,根据当地环境法规进行正确处理。AquaSensors 在线水质分析仪(浊度部分)用户手册 2.产品描述产品描述 浊度仪用于浊度的连续监测,监测范围从0.1 NTU到4000 NTU。同时测量温度,范围 0到 100。出厂时探头已经使用 4000 NTU 福尔马肼标准液进行过预校准。零点在出厂时已经进行过设置。探头内保存了校准值,当系统连接新的AquaSensors 仪表、电脑或 PLC 时不需要重新校准。所有 Thermo Scientific 所支持的通讯适配器均可连接至该系统。所有通信适配器支持测量、校准、配置和诊断功能,即使没有二次仪表也可在本地或
8、远程进行访问。该传感器在本系统使用一个近红外光线,检测 90的散射光和穿过溶液的透射光。光程为 1 厘米,并且符合 ISO7027 标准。Modbus RTU Modbus 232 Modbus TCP DeviceNet CANopen Ethernet/IP PCCC Web Browser USB RS-232 AquaSensors 在线水质分析仪(浊度部分)用户手册 浊度电极可以直接连接到数字网络,一个 AquaSensors 仪表或运行 AquaComm软件的电脑。下面以示意图说明:通信协议 建议应用 标准接口 参考 USB ASCII Laboratory PC,Field La
9、ptop AquaComm,Hyper Terminal USB Adapter Manual RS-232 ASCII Laboratory PC AquaComm,Hyper Terminal ASCII Commands and Responses detailedin the appendix of the DataStick manual.Modbus RTU AV38 Local Display PLC with Modbus Network AV38 Local Display Modbus PLC Tools AV38 Local Display Manual Modbus C
10、ommunications Manual DeviceNet PLC with DeviceNet Network DeviceNet PLC Tools DeviceNet Communications Manual CANopen PLC with CANopenNetwork CANopen PLC Tools CANopen Communications Manual Ethernet/IP DeviceNet over Ethernet PoE Switch with DeviceNet Tools Ethernet Manual PCCC AB SL/C 500 Series Po
11、E Switch with PCCC Tools Ethernet Manual Modbus/TCP Modbus over Ethernet PoE Switch with Modbus Tools Ethernet Manual TCP/IP PC PoE Swith with Internet Explorer Ethernet Manual AquaSensors 在线水质分析仪(浊度部分)用户手册 现场总线 Profibus DP 通过 AquaSensors Profibus DP 适配器分配,可连接超过 30 DataSticks(带 Modbus RTU 通讯适配器)。探头用
12、于在线连接使用,带有 1 英寸 NPT 螺纹,用于三通安装或沉浸安装。探头组成如下所示:产品特性:0 到 4000 NTU 测量范围 校准数据存储在电极内(连接分析器或控制器不需要重新校准)可选插入和沉浸安装附件 0.1 NTU 分辨率/精度 快速响应 即使没有仪表/控制器也可提供测量、校准、配置和诊断功能 配置 AquaSensors 仪表,可通过模拟信号输出数据报告、并由继电器控制探头的清洗(可选)。同时进行温度测量 可连接多种网络协议如 Modbus、DeviceNet、Ethernet、USB、RS-232 和 CANopen。AquaSensors 在线水质分析仪(浊度部分)用户手册
13、 3.硬件安装硬件安装 浊度测量系统的电极通过线缆端的 1 英寸 NPT 进行安装。安装通讯适配器后,电极主体长度 8.52 英寸,直径最大处为 1.45 英寸。如果要将电极安装于管道中,可选择 Thermo Scientific AquaSensors 2 英寸的三通管接头;另外还提供扶手和浮球沉浸安装配件。3.1.三通三通式安装式安装 浊度探头穿入三通适配器,然后安装在三通管里并旋紧螺母。确保在管道里电极光路与水流方向垂直。AquaSensors 在线水质分析仪(浊度部分)用户手册 3.2.沉浸沉浸式安装式安装 沉浸式安装:电极通过螺纹安装在管子的一端,线缆穿过管子并在接线盒的另一端进行接
14、线。延长电缆从接线盒到控制器。标准管道长度为 7 英尺,通常安装在旋转架上以方便放置在水池。.这个沉浸附件可以独立安装、配合扶手安装或配合浮球进行安装,使电极处于距离水面固定的位置。三种型号的附件的订货号如下表所示:配件 1.5”电极订货号 1.0”电极订货号 沉浸式附件 MH2083 MH3083 沉浸式附件/旋转架安装 MH2242 MH1242 沉浸式附件/旋转架和浮球安装 MH2252 MH1252 AquaSensors 在线水质分析仪(浊度部分)用户手册 3.3.球形阀球形阀 1.0 英寸 NPT 电极螺纹可安装在 1.5 英寸和 2 英寸球形阀上。电极末端使用密封圈安装在球形阀的
15、内部。3.4.冲洗头冲洗头 在水样很容易将其中的污染物覆盖在电极探头的应用中,有必要附加安装冲洗头。冲洗头可在电极主体上滑动,清洗喷嘴可以固定在电极头部。螺丝可以加紧固定冲洗头在电极上。软管可以连接空气压缩机或者水源。喷嘴由 AquaSensors 清洗继电器控制程序,可间隔或持续冲洗电极探头。AquaSensors 在线水质分析仪(浊度部分)用户手册 4.接线接线 每个通讯适配器上有一个标签印刷在电缆的尾部,表示支持的协议和相应的连接方式。标准线缆长度为 10 英尺,线缆的末端接在接线盒。可在特定协议所要允许线缆的长度范围内选择所需的长度。通常通讯适配器有 4 根接线和 1 根屏蔽线。任何可
16、提供 24V DC 的 Class 2 级的直流电源,均可向它供电。DeviceNet,Modbus 和RS-232线缆,红色线和黑色线是电源线,蓝色线和白色线为通讯线,而裸露的屏蔽线为基于安全和电磁免疫及辐射的接地线。颜色 DeviceNet Modbus RTU RS-232 红 24 VDC 12 to 30 VDC 12 to 30 VDC 黑 SignalGround SignalGround SignalGround 蓝 CAN_L Comms(-)Rx 白 CAN_H Comms(+)Tx 屏蔽线 地线 地线 地线 所有 Ethernet(Ethernet/IP,Modbus T
17、CP,PCCC and TCP/IP)适配器使用 RJ45 接头,可插入 PoE 或电源插口。USB 适配器使用 USB 接头,可以直接连接至电脑,电源由主机提供。当探头与 AquaSensors 仪表配合使用时,电极必须配置 Modbus RTU 通讯适配器。通讯适配器固定在电极的末端。将通讯适配器插入电极内并到达底部,旋转适配器直至接触到电极内的接口,再轻推,然后使用 15/16-inch 扳手拧紧固定。AquaSensors 在线水质分析仪(浊度部分)用户手册 AquaSensors 在线水质分析仪(浊度部分)用户手册 5.AquaSensors 显示器显示器界面界面 AquaSenso
18、rs 输出、继电器、主机通讯等配置的更多详细信息请参考 AquaSensors手册。手册将描述与浊度测量有关的基本校准和配置等功能。AquaSensors 是通用型数据控制器,可连接包括浊度探头在内的所有 DataStick 测量系统。外壳具-DIN 尺寸,安装方便,并达 NEMA 4X 标准,可室外使用。仪表有高对比度背光液晶显示器(LCD)可达到最佳显示效果,使用 24 伏直流供电,同时,用户也可选择 220V 交流供电的 AquaSensors 仪表。AquaSensors 控制器能自动识别连接到其上的DataStick 的类型,并提供相应的校准,配置和诊断菜单。控制器最多支持两个的 4
19、-20 模拟输出,两个报警/控制/清洗继电器和与一台主机相连的网络通讯器。此外,多达 247 的 DataStick 测量系统可以连接到一个单独的 AquaSensors 控制器上的 Modbus RTU 通信网络。DataStick 电极使用 Modbus 协议与 AquaSensors 通讯。用户选择所需的站号,AquaSensors 将可显示读数、输出数据和继电器报警。当所选择的站号上没有DataStick 时,屏幕上将显示“DataStick Absent”。仪表有有 7 个按键。按 MENU 键可由正常测量界面进入设置界面。按 ENTER 键可选择校准、配置、通信、模拟输出和继电器功
20、能。更多详情请参考 AquaSensors说明书。5.1.测量屏幕概述测量屏幕概述 AquaSensors 用户界面如图 5.1 所示。它由一个液晶显示模块,其中包含两行 16个字符和 7 个菜单导航键。同时按下 ESC 键和向上箭头键(增加对比度)或 ESC键和向下箭头键(减少对比度)可调节液晶显示模块的对比度。图图 5.1:AquaSensors 控制器用户界面控制器用户界面 234.1 NTU AB 30.8 C DS1:6 MENU ESC ENTER AquaSensors 在线水质分析仪(浊度部分)用户手册 如果浊度探头和通讯适配器已经连接至 AquaSensors 仪表,但光学部
21、件故障时,显示器将会显示“Sensor Head Absent”,如图 5.2 所示。图图 5.2 电极电极光学部件故障时的屏幕提光学部件故障时的屏幕提示示 当 DataStick 或通讯适配器未连接至仪表时,将显示“DataStick Absent”,如图5.3 所示。图图 5.3:DataStick 关闭时的原始测量屏幕关闭时的原始测量屏幕 更多详细信息请参考 AquaSensors 用户手册中用户界面操作部分。5.2.菜单结构菜单结构 测量状态下,按菜单键(Menu)进入主菜单,主菜单下有表 5.1 所示各项:AquaSensors 在线水质分析仪(浊度部分)用户手册 主菜单选项主菜单选
22、项 功能功能 Calibrate(校准)对电极进行校正 Configure(配置)对测量参数进行有关的配置。DataStick Comms(通信)设定 Modbus DataStick 的站号、波特率和奇偶校验。Hold Outputs(保持输出)保持 4-20 mA 和继电器输出 Analog Outputs1(模拟输出 1)设定 4 mA 和 20 mA 对应的浊度值 Analog Outputs2(模拟输出 2(可选)设定 4 mA 和 20 mA 对应的浊度值 Relay A(继电器 A(可选)设定计时器、报警、控制功能(可选)Relay B 继电器 B(可选)设定计时器、报警、控制功
23、能(可选)Help(帮助)显示 AquaSensors 硬件版本 Reset(重置)重置配置至默认的模拟输出、继电器设置。Exit(退出)返回到测量屏幕。在主菜单中使用上下箭头选择所需菜单。“()”指示为主菜单的当前选择项。按ENTER进入所选择的菜单选项。按ESC键返回测量界面。输入的数值或作出的选择会由圆括号包含“()”标出。用户输入的数值或正在作出的选择对应参数会出现在屏幕的第一行并且后面会附加一个问号“?”,表明用户正在进行输入。图5.4显示是标准菜单选项和可选菜单内容在仪表显示列表。图 5.4 主菜单(标准和可选列表)主菜单(标准和可选列表)为了说明主菜单结构,下列操作顺序是通过按键
24、下箭头完成的。上箭头可以在菜单中往上滚动。所按下的按键以带有灰色背景标出如:在正常测量状态下,按 MENU 键进入主菜单。通常,校准菜单显示在第一位。欲选项校准功能,按 ENTER 键。按下箭头可选择其它菜单项。按 ESC 键返回到测量界面。ESC AquaSensors 在线水质分析仪(浊度部分)用户手册 按下箭头将从校准菜单移至配置菜单。压ENTER键选择配置功能,按ESC键回到测量界面。按下箭头从配置菜单移至DataStick通讯菜单。按ENTER键选择DataStick通讯菜单。按下箭头可继续选择其它菜单项。按ESC键回到测量界面。按下箭头从DataStick通讯菜单移至模拟输出菜单项
25、。按下ENTER键选择模拟输出菜单,按下箭头可继续选择其它菜单项。按ESC键回到测量界面。按下箭头从模拟输出菜单移至显示帮助菜单。按下ENTER键选择帮助功能菜单,按下箭头可继续选择其它菜单项。按ESC键回到测量界面。AquaSensors 在线水质分析仪(浊度部分)用户手册 按下箭头从帮助菜单移动Reset AV38重置。按下ENTER选择重置功能,按下箭头可继续选择其它菜单项。按ESC键回到测量界面。当屏幕显示EXIT,按ENTER返回到测量界面。按ESC键可以从屏幕任何位置返回至上一级。到达菜单列表底部时,下箭头不能继续使用。上箭头可以用来查看其它菜单项。5.3.单点校准单点校准 浊度测
26、量系统的量程校准:1、将电极放在福尔马肼标准液中。我们推荐校准样品大约浓度 4000NTU,但其他值也可以进行校准。因为这是范围校准,重要的是要使用样品可能的最高浓度进行校正。2、控制搅拌器转速具有合适的速率,读数稳定才可校准。3、执行单点样品校准显示在以下菜单。AquaSensors 在线水质分析仪(浊度部分)用户手册 完整的校准菜单如下:正常测量状态下,按 MENU。从主菜单中(MENU),使用上下箭头选择 calibrate,然后按 ENTER。在校准 Calibrate 菜单下,使用上下箭头选择 1-Point Sample。然后按 ENTER。当前的测量值是动态显示,并询问用户是否准
27、备好进行校准。如果准备完毕,按ENTER 键。785.1 NTU 13.1 C MENU ESC ENTER AquaSensors 在线水质分析仪(浊度部分)用户手册 校准值可以用箭头调节。使用上下箭头键可细整,左右箭头键粗调。校准值达到期望值,按 ENTER 确认。样品校准已启动;下图显示仪表校准在进行中。请注意:在校准过程中不要对水样进行任何的干扰操作。若取消该次校准,按ESC键。当校准计算完成时,结果将显示在第二行显示。如果校准是成功的,消息将显示CAL OK。如果校准不成功,这个消息将显示CAL FAIL。无论哪种情况下,按ENTER继续。如果校准是成功的,按ENTER将返回到测量屏
28、幕。如果校准不成功,按ENTER将回到单点校准的开始。校准失败的原因可能样品未在正确的测量范围内或变化太快。1-Point Sample?(800.0)NTU MENU ESC ENTER 785.1 NTU 13.1 C MENU ESC ENTER AquaSensors 在线水质分析仪(浊度部分)用户手册 5.4.零点校准零点校准 通常情况下零点校准是不需要的,除非所谓的“无浊水”经过二次蒸馏、再经过两次0.2微米过滤、除泡。同时确保电极和水样在相同温度下平衡一定时间。1、将电极放入含有无浊水的烧杯中,距离底部和烧杯壁最少5cm。2、根据如下的菜单执行零点校准。校准菜单中,使用上下箭头键
29、选择零点校准。按 ENTER 选择。确定无浊水已经除去气泡。按ENTER启动零点校准程序。零点校准需要花费一段时间,零点校正必须在较宽的动态范围完成。在这个过程中屏幕显示为校准中(calibrating)。当零点校准完成后,用户可以按 ENTER 确定结果。0.020 NTU Sample Ready?MENU ESC ENTER AquaSensors 在线水质分析仪(浊度部分)用户手册 确定校准结果后,屏幕将显示结果。如果校准过程中发生错误,会显示失败原因。按 ENTER 确认校准失败并返回测量菜单。0.0 NTU AB 13.1 C DS1:6 MENU ESC ENTER 0.0 NT
30、U AB 13.1 C DS1:6 MENU ESC ENTER AquaSensors 在线水质分析仪(浊度部分)用户手册 5.5.温度校准温度校准 按ENTER进入温度校准菜单,启动校准程序。当温度校准程序开始后,模拟输出信号进入保持模式。仪表提示用户准备好电极,温度同时根据水样情况动态变化。准备好电极,按ENTER键,用户准备好实际的温度值以便输入。请注意,温度校准时样品池最好充满所测量的水样。调整温度值,按ENTER键后开始校准。AquaSensors 在线水质分析仪(浊度部分)用户手册 在这期间,可以按ESC取消校准。校准已经储存后,提示用户确认成功校准。按ENTER键后,模拟输出恢
31、复,重新输出实时的浊度和温度值。温度校准完成。如果校准发生错误,导致在校准过程失败,可显示失败原因。按下ENTER键,返回校准菜单并结束温度校准过程。如果需要的话,用户可以重复这个过程。AquaSensors 在线水质分析仪(浊度部分)用户手册 5.6.配置配置 配置菜单 功能 Sensor Filter 主参数滤波 达到 90%最终读数所需的时间,如果设为 0 表示不进行滤波设置,一般的应用设为 1-5.温度滤波 达到 90%最终读数所需的时间,如果设为 0 表示不进行滤波设置,一般的应用设为 1-5.通常与主参数滤波相同值。退出 返回测量菜单。完整的配置菜单如下所示:在测量屏幕下,按 ME
32、NU。在主菜单中,使用上下箭头选择 Configure(配置),按 ENTER。453.2 NTU AB 13.1 C DS1:6 MENU ESC ENTER AquaSensors 在线水质分析仪(浊度部分)用户手册 在配置菜单中,使用上下箭头选择 Sensor Filter,按 ENTER。使用上下箭头编辑该值。按 ENTER 确认。按 ESC 取消该设置。温度滤波编辑使用相同方法。温度单位选择可提供和。主参数单位可选 mg/L。%和 ppm。5.7.模拟输出概述模拟输出概述 输出菜单用于设置仪表的420mA的模拟输出。这个功能允许以下操作:参数:分配指定为浊度或温度的输出 4mA值:设
33、置4A对应的值。20mA值:设置20mA对应的值。校准:使用万用表对仪表的输出进行校准。当AquaSensors仪表配置使用两种电流输出,主菜单列表显示“模拟输出1”和“模拟输出2”。两个输出的菜单系统结构是相同的。AquaSensors 在线水质分析仪(浊度部分)用户手册 注意:在校准时,模拟输出保持校准前的输出值。其他详细信息,请参考AquaSensors仪表手册的当前输出操作和设置部分。5.8.继电器功能继电器功能概述概述 继电器A和继电器B是AquaSensors的可选配件。C类继电器常开接点和常闭接点120V,3A。在左侧后面板连接可进行可选的接线端子。在主菜单中进入继电器A和继电器
34、B进行安装、配置继电器作用。继电器配置如下:设定功能:设置继电器的功能:报警、控制或清洗操作。参数设定:指定继电器功能针对浊度或温度。触发:配置继电器触发的设定点、死区及设定迟滞开/关。触发参数取决于所选择的功能。设置ALARM时,继电器将根据所设置的高低限而触发。设置CONTROL时,继电器将根据设置的阶段和单点设定值而触发。设置WASH时,继电器将根据所设置的清洗间隔、持续时间和迟滞开/关而触发。报警和控制设置允许对死区和迟滞功能的触发标准进行微调。报警、控制和清洗功能的触发参数将列在表9.1 报警 控制 清洗 设置报警低限 设置阶段 设置清洗间隔 设置报警高限 设置设定值 设置持续时间
35、设置低限死区 设置死区 设置迟滞关 设置高限死区 设置迟滞关 退出 设置迟滞关 设置迟滞开 设置迟滞开 退出 退出 其他详细信息,请参考 AquaSensors 手册继电器操作和设置。AquaSensors 在线水质分析仪(浊度部分)用户手册 6.AquaComm界面界面 AquaComm是可运行在Microsoft Windows XP 或 Vista 操作系统电脑上的应用软件包(需另购CA28R1A,3米长USB电极线缆,用于将浊度探头通过USB接口连接至电脑)。请参考USB Comms适配器手册安装和设置部分。当浊度电极连接至安装有AquaComm的电脑后,将自动识别电极类型,同时显示浊
36、度和温度值。通过下拉菜单可以选择相应的操作,如校准、设定、诊断或创建数据记录文件。根据电脑的独立串口数量,可打开多个AquaComm窗口进行各自数据读取等操作。7.直接直接 PLC 连接连接 当浊度测量系统直接连接在电脑网络上,所有的测试、校准、配置、诊断功能可以通过软件进行操作。详情请参考相应的 AquaSensors 通讯适配器操作手册。Modbus 使用浮点型寄存器映象、整型和 ASCII 的测量、校正和配置命令。Ethernet 通讯适配器允许通过以太网 IE 访问所有功能。Devicenet 和 CANopen 使用加载的电子文件来访问所有功能。如果在将所有 DataStick 测量
37、系统通过 PLC 网络集成起来时有问题,请联系我们。AquaSensors 在线水质分析仪(浊度部分)用户手册 8.技术参数技术参数 测量 范围:0 到 4000 NTU 分辨率:0.1 NTU 准确度:读数的5%工作环境 水温范围:-5C 到50C 气温范围:-20C 到60C 电源要求 电压等级:100 240 V交流电(24 V直流电可选)电极结构 电极头材料:聚碳酸酯,石英 质量:1.2 磅(0.54Kg)测量单位 测量单位:NTU 温度单位:C,F 校准 样品校准:单点 零点校准:1点 温度:1点 AquaSensors 在线水质分析仪(浊度部分)用户手册 9.在线在线浊度仪浊度仪及
38、及配件配件的订货信息的订货信息 型号 RT1 在线浊度仪。测量范围 04000NTU,聚碳酸酯主体;抗污结构;含温度测量;预校准。主体和通讯适配器材料 1 CPVC 1-Inch NPT 2 316 不锈钢 1-Inch NPT DataStick 通信协议 4 MODBUS RTU(连接 AquaSensors 仪表必备)5 DeviceNet.6 CANopen 7 Ethernet IP,Modbus TCP,TCP/IP.Connect to PoE Switch.RJ45 connector 8 USB 10 英尺电缆使用类型 A 连接器连接电脑和笔记本电脑 电缆长度 1 10 英尺
39、 2 20 英尺 3 30 英尺 X X 为英尺数的十分之一 RT1 1 4 1 本 地 显 示本 地 显 示器器 描述描述(标准配置)订货号订货号 AV38 仪表 1 个 4-20mA 输出,PID,24V 直流电;2 个 4-20mA 输出,PID,2 个继电器,220V AC 电源。AV38BB0A1 AV38CB0C2 AquaSensors 在线水质分析仪(浊度部分)用户手册 配件配件 属性属性 订货号订货号 1.5 英寸三通安装套件 不锈钢 CPVC MH1041-RT MH1042-RT 沉浸附件 7 英尺PVC延长线加接线盒1 英尺电极 MH3083 沉浸附件和旋转架 7 英尺
40、PVC延长线加接线盒1 英尺电极和旋转支架 MH1242 沉浸配件旋转架和浮球 7 英尺 PVC 延长线加接线盒1 英尺电极、旋转支架和浮球 MH1252 1.5 英寸浮球 低压,CPVC 低压,不锈钢 高压,CPVC 高压,不锈钢 MH1112 MH1111 MH1122 MH1121 浮球平台 可连接 4 个 DataSticks MHFB02 清洗配件 使用空气和纯水清理探头堵塞,使用压缩机、仪表冲洗程序或 PLC MH1222 连接盒 延长电缆 用于延长电极。DataStick 延长电缆 JBOXX01 DSECxx;xx=以英尺为单位的长度 产品产品 属性属性 订货号订货号 浊度校准工 具包 浊度粉末工具包。注射器和 500mL 配置混合瓶。SOLID01 10.保质期限保质期限 探头质保一年
