测量6周1-水平角测量.pptx

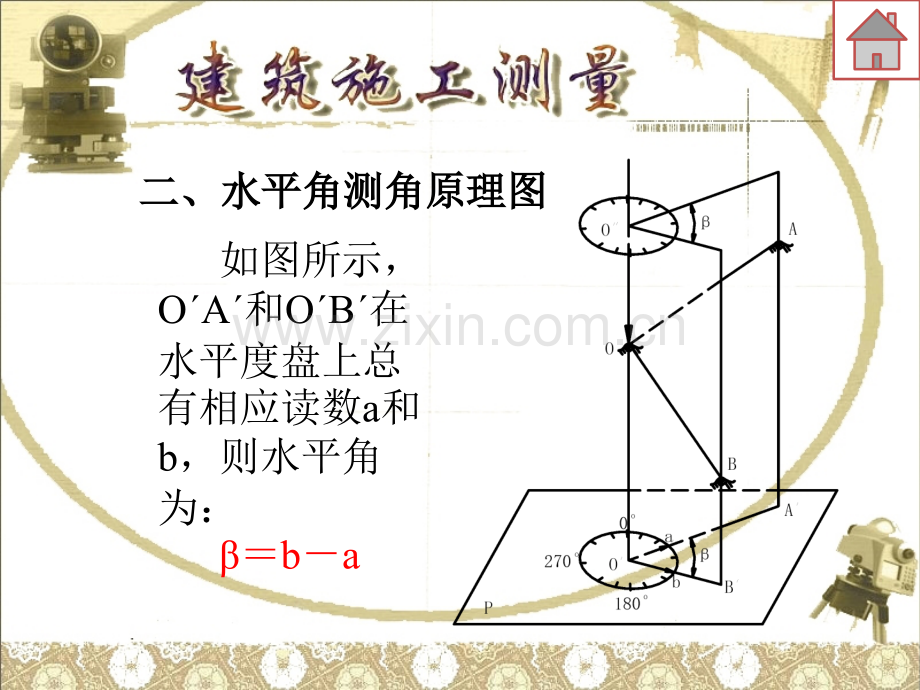

一、一、水平角的概念水平角的概念 水平角是地面上一点到两目标的方向线垂直投影在水平面上的夹角，用来表示，其角值范围为0360。二、水平角测角原理图二、水平角测角原理图 如图所示，OA和OB在水平度盘上总有相应读数a和b，则水平角为：ba 用经纬仪测水平角的原用经纬仪测水平角的原理：经纬仪必须具备一个理：经纬仪必须具备一个水平度盘水平度盘及用于照准目标及用于照准目标的望远镜测水平角时，要的望远镜测水平角时，要求水平度盘能放置水平，求水平度盘能放置水平，且水平度盘的且水平度盘的中心位于水中心位于水平角顶点的铅垂线上平角顶点的铅垂线上，望，望远镜不仅远镜不仅可以水平转动，可以水平转动，而且能俯仰转动而且能俯仰转动来瞄准不来瞄准不同方向和不同高低的目标，同方向和不同高低的目标，同时保证俯仰转动时望远同时保证俯仰转动时望远镜视准轴扫过一个竖直面。镜视准轴扫过一个竖直面。水平度盘水平度盘基座基座 DJ6光学经纬仪的构造光学经纬仪的构造照准部照准部1望远镜物镜；2望远镜目镜；3望远镜调焦螺旋；4准星；5照门；6望远镜固定扳手；7望远镜微动螺旋；8竖直度盘；9竖盘指标水准管；10竖盘指标水准管反光镜；11读数显微镜目镜；12支架；13水平轴；14竖轴；15照准部制动扳手；16 照准部微动螺旋；17水准管；18圆水准器；19水平度盘；20轴套固定螺旋；21脚螺旋；22基座；23三角形底版；24罗盘插座；25度盘轴套；26外轴；27度盘旋转轴套 28竖盘指标水准管微动螺旋;29水平度盘变换器；30竖盘指标水准管；31反光镜1望远镜物镜；2望远镜目镜；3望远镜调焦螺旋；4准星；5照门；6望远镜固定扳手；7望远镜微动螺旋；8竖直度盘；9竖盘指标水准管；10竖盘指标水准管反光镜；11读数显微镜目镜；12支架；13水平轴；14竖轴；17水准管；18圆水准器；24罗盘插座；19水平度盘；25度盘轴套；26外轴15照准部制动扳手；16 照准部微动螺旋；20轴套固定螺旋；21脚螺旋；22基座；23三角形底版；27度盘旋转轴套光学光学经纬仪的使用的使用安置安置仪器器照准目照准目标（读数）数）安置三脚架脚架撑开的跨度合适脚架高度与身高相适应取仪器及连接仪器粗略对中方法粗略整平方法精确整平方法精确对中方法照准目标（读数）调节望远镜目镜使十字丝清晰。调节望远镜目镜使十字丝清晰。松开照准部制动螺旋，转动照准部并通过光学瞄松开照准部制动螺旋，转动照准部并通过光学瞄准器大约对准目标，拧紧照准部和望远镜制动螺准器大约对准目标，拧紧照准部和望远镜制动螺旋。旋。转动物镜对光螺旋，使物象清晰，并消除视差。转动物镜对光螺旋，使物象清晰，并消除视差。转动照准部和望远镜微动螺旋，准确对准目标转动照准部和望远镜微动螺旋，准确对准目标（应尽可能照准目标基部，且每次都应照准目标（应尽可能照准目标基部，且每次都应照准目标的同一部位；当目标窄于十字丝双丝距时宜采用的同一部位；当目标窄于十字丝双丝距时宜采用双丝夹，目标宽于双丝距时宜用单丝平分）。双丝夹，目标宽于双丝距时宜用单丝平分）。
