用户接口实验.pptx

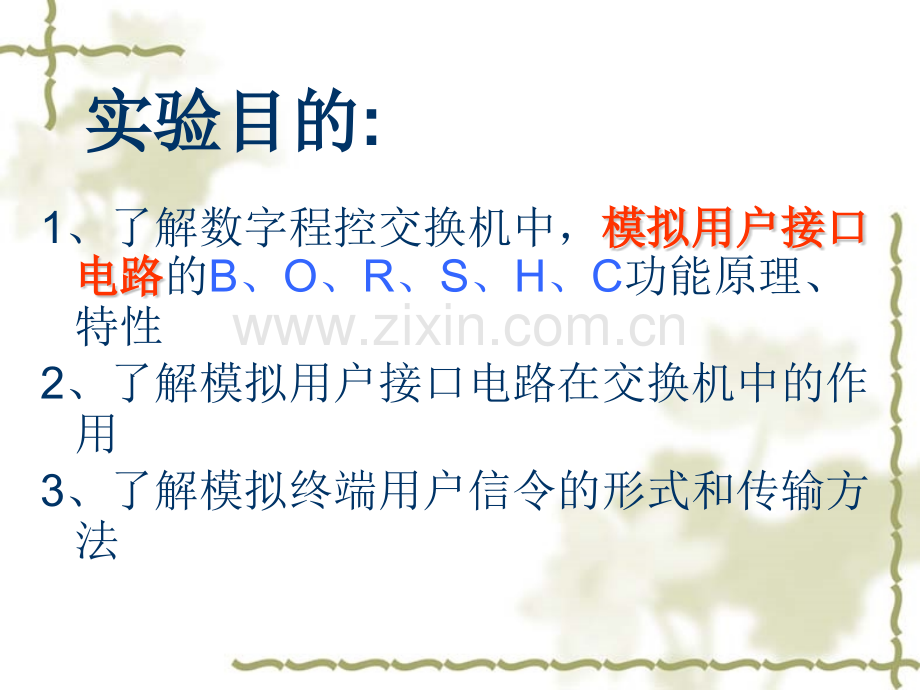

用户接口电路实验实验目的实验目的:1、了解数字程控交换机中，模拟用户接口模拟用户接口电路电路的B、O、R、S、H、C功能原理、特性2、了解模拟用户接口电路在交换机中的作用3、了解模拟终端用户信令的形式和传输方法实验原理实验原理:v1、话机：对于用户接口电路,话机在挂机状态时，相当于电容；在摘机状态时相当于电阻。v 2、用户接口电路原理v (1)供电(B)v 本系统采用24伏馈电。24伏电源正端经分压电阻-继电器的A1-话机-24伏的负端。v当话机挂机时直流回路断开，当话机摘机时直流回路形成通路，话机上有馈电。(2)过压保护(O)v本系统仅采用了一级过压保护。由硅堆组成过过压保护电路压保护电路。v由于用户一般远离交换机房,电话线要经过长距离的空间接到用户，可能受到雷电袭击或高压电线碰撞，如果高压进入交换机，内部会被毁坏。因此用户线进交换机时首先接到总配线架上，在总配线架上装有避雷器。但由于避雷器上的电压仍可能达到上百伏，此电压对用户电路甚至对交换网络仍存在破坏性，过压保护过压保护电路电路可以防护这种电压对交换机设备的破坏。(2)过压保护(O)vv过压保护原理过压保护原理是利用二极管组成钳位电路，分析如下：v 设A,B线上感应高于24伏的脉冲高压，由于硅堆的存在，其内部的二级管导通使脉冲电压钳位在24伏，从而保护了设备不至于受外界的高压感应而破坏。(3)振铃(R)继电器继电器用于接通铃流源完成对用户的振铃v由于铃流电压较高，因此送往用户线路的铃流必须在过压保护过压保护之前。铃流由两部分组成：50Hz的正弦波和24伏直流。v当话机为挂机状态时，叉簧压下，接通极化铃。若要给此用户振铃，振铃继电器继电器被由计算机来的控制信号CRIN送低电平（0）驱动，将用户A，B线接铃流源，铃流经过被叫话机，分压电阻，隔直流电容到24伏的负端，构成交流回路，隔直电容构成交流回路。1秒通4秒断的铃流流过话机的极化铃振铃。(3)振铃(R)v当用户应答摘机时叉簧弹起，接在铃流源上的24伏直流电压经话机加到B线，随后经过分压电阻，并在其上产生直流压降，以控制光电耦合器O2使其上电平产生由高到低的变化。并由该低电平使继电器吸合，从而完成被叫用户止铃，使24伏直流通路接通，完成被叫馈电。v综上所述，铃流由下述两方面实现控制:v 1计算机送来的CRIN，初值为“1”;v 2铃流回路中直流成分在被叫摘机时,经光耦产生的止铃信号。(4)监测(S)v当直流馈电回路接通，在分压电阻上形成压降，从而使光电耦合器O1的C极产生由高电平到低电平的变化，计算机在监测该信号之后就可知道该用户的状态用户的状态。(5)混合电路(H)v本实验中的混合电路由LM324实现2、4线转换以及远端回波抑制。v具体电路如附图。(6)PCM编译码电路(C)v用户发出的模拟信号由MC145503 实现PCM编码。模拟信号由3，4脚送入MC145503，经过PCM编码后在11脚输出到PCM总线。由15脚接收PCM总线上的信号，经解码后变成模拟信号由2脚送到用户回路。其工作条件是PDI为高电平（7脚），REC、TDC（12，13脚）加2M时钟信号，RCE，TDE（10，14脚）加该用户的时隙信号，仅当时隙信号到达时，该用户的PCM信号才可加到PCM总线上，完成静态时分复用。基本用户状态 为了便于理解用户接口电路的组成与原理,我们将用户分为以下几种状态：（1）空闲空闲（2）摘机摘机（3）拨号拨号（4）听回铃音听回铃音（5）通话通话（6）释放释放实验要求实验要求:v根据电路图分析用户电路的B、O、R、S、C、H原理v分析本系统中铃流控制的实际过程v学会识别用户摘挂机指示v用示波器观察PCM总线出、PCM总线入、2M时钟信号、以及用户的时隙信号，并画出相应的波形v分析并测试用户的六个状态中，信令以及数据在模拟用户接口电路中的传输形式（测试方法：示波器接在左上角信号音的测试柱上，摘起用户1所对应的话机。）v观测远端回波抑制现象。（测试方法同上）
