钢筋混凝土结构裂缝原因分析.pptx

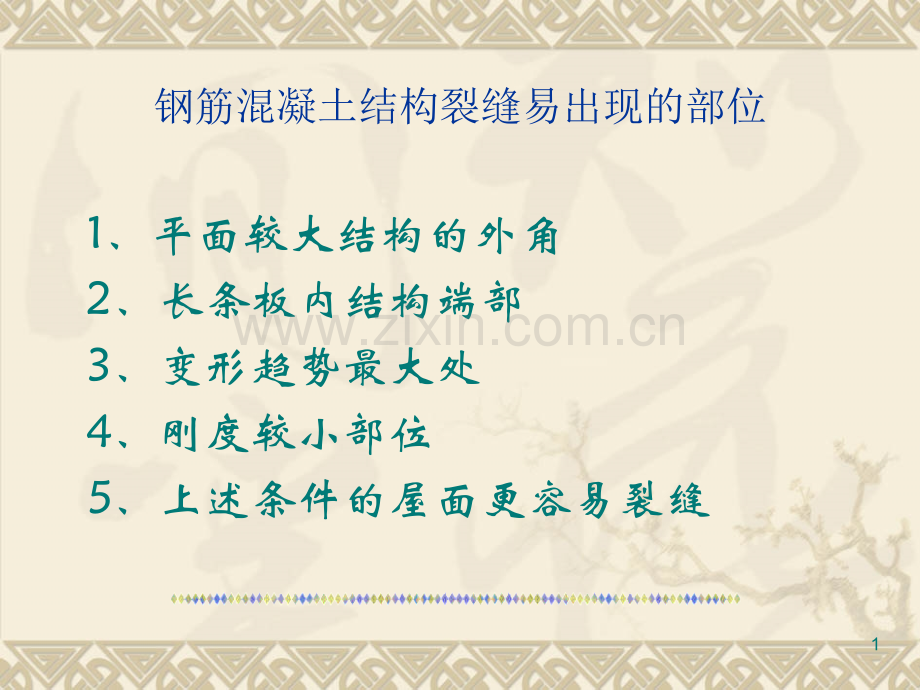

1钢筋混凝土结构裂缝易出现的部位1、平面较大结构的外角2、长条板内结构端部3、变形趋势最大处4、刚度较小部位5、上述条件的屋面更容易裂缝2平面较大结构平面外角裂缝3长条板内结构端部4刚度较小部位5关键词v1、裂缝v2、收缩v3、约束v4、变形趋势6混凝土具有收缩的性质1、一般混凝土会收缩，每10米收缩约3mm。2、影响收缩的因素很多：水灰比、水泥细度、砂的粗细，砂的含泥量、石粒径大小、外加剂、浇筑振捣操作、温度变化、养护等。3、其中养护影响最大。7所有钢筋混凝土结构都有约束1、混凝土路面收缩与路基摩擦约束2、钢筋混凝土，混凝土收缩，钢筋不收缩，钢筋支撑约束8钢筋混凝土结构裂缝原因分析1、梁部位由于配筋比较多，混凝土收缩要压缩钢筋，也就是约束比较大，收缩相对较小；2、板部位由于配筋比较少，混凝土收缩要压缩钢筋，也就是约束比较小，收缩相对较大；3、梁侧向刚度较小，会产生侧向弯曲变形；4、采用材料力学的分析方法；5、在结构平面外角处变形趋势较大，易产生裂缝；6、在结构平面刚度较小处变形趋势较大，易产生裂缝。940米40米结构变形趋势10外角变形趋势分析11变形趋势与裂缝12250#楼平面直边长度不大于10米不易裂缝13251#楼平面直边长度不大于10米不易裂缝 .1415裂缝 结构设计处理方法1、加UEA微膨胀剂，补偿收缩混凝土。2、外角面筋加钢筋网3、外角面筋加放射钢筋4、外角整块板面筋做成钢筋网5、天面面筋拉通全部做成钢筋网施工：按图施工，加强养护。16裂缝 结构设计处理方法图形
