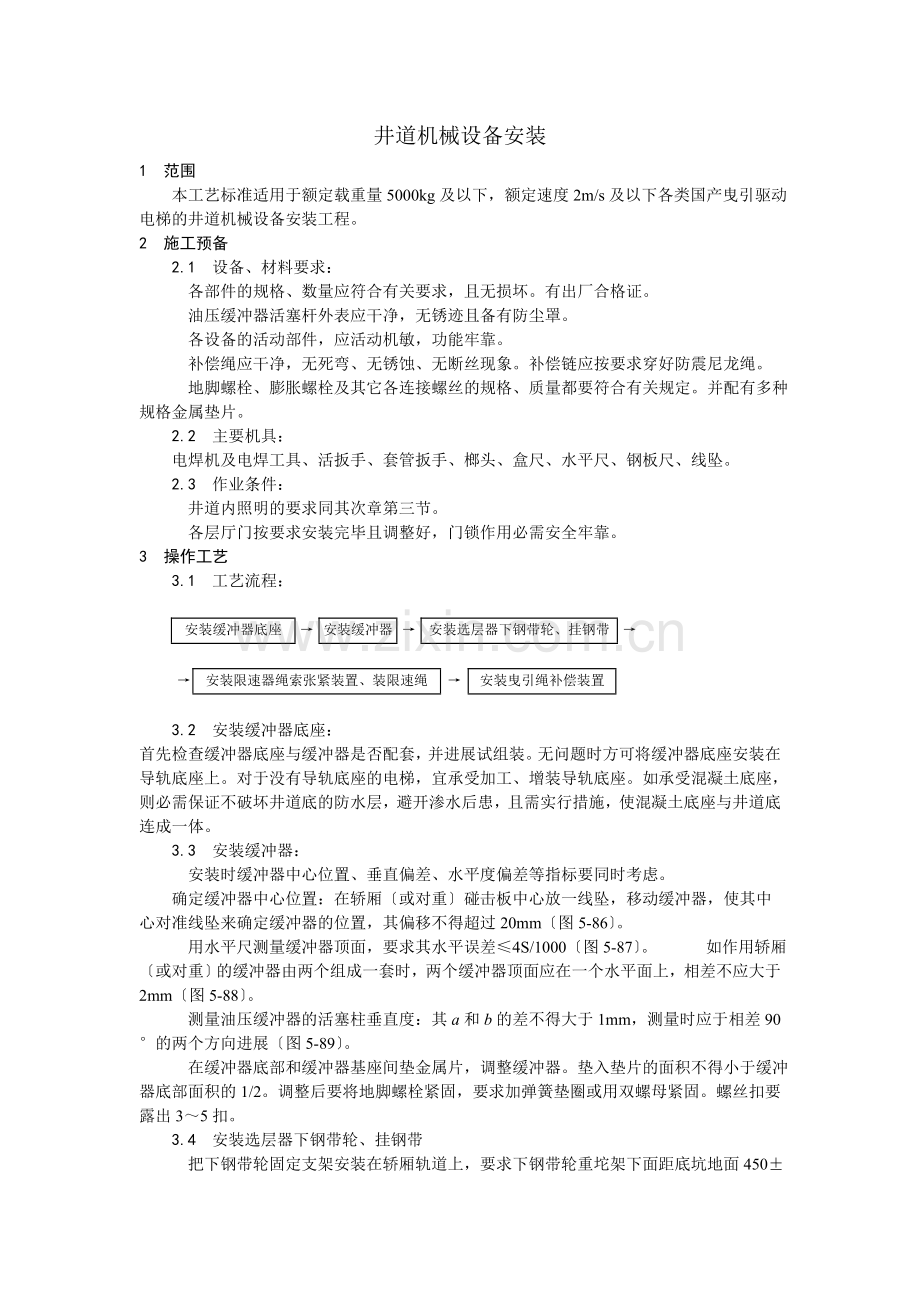

井道机械设备安装
1 范围
本工艺标准适用于额定载重量5000kg及以下，额定速度2m/s及以下各类国产曳引驱动电梯的井道机械设备安装工程。
2 施工预备
2.1 设备、材料要求：
各部件的规格、数量应符合有关要求，且无损坏。有出厂合格证。
油压缓冲器活塞杆外表应干净，无锈迹且备有防尘罩。
各设备的活动部件，应活动机敏，功能牢靠。
补偿绳应干净，无死弯、无锈蚀、无断丝现象。补偿链应按要求穿好防震尼龙绳。
地脚螺栓、膨胀螺栓及其它各连接螺丝的规格、质量都要符合有关规定。并配有多种规格金属垫片。
2.2 主要机具：
电焊机及电焊工具、活扳手、套管扳手、榔头、盒尺、水平尺、钢板尺、线坠。
2.3 作业条件：
井道内照明的要求同其次章第三节。
各层厅门按要求安装完毕且调整好，门锁作用必需安全牢靠。
3 操作工艺
3.1 工艺流程：

安装缓冲器底座
→
安装缓冲器
→
安装选层器下钢带轮、挂钢带
→

→
安装限速器绳索张紧装置、装限速绳
→
安装曳引绳补偿装置

3.2 安装缓冲器底座：
首先检查缓冲器底座与缓冲器是否配套，并进展试组装。无问题时方可将缓冲器底座安装在导轨底座上。对于没有导轨底座的电梯，宜承受加工、增装导轨底座。如承受混凝土底座，则必需保证不破坏井道底的防水层，避开渗水后患，且需实行措施，使混凝土底座与井道底连成一体。
3.3 安装缓冲器：
安装时缓冲器中心位置、垂直偏差、水平度偏差等指标要同时考虑。
确定缓冲器中心位置：在轿厢〔或对重〕碰击板中心放一线坠，移动缓冲器，使其中
心对准线坠来确定缓冲器的位置，其偏移不得超过20mm〔图5-86〕。
用水平尺测量缓冲器顶面，要求其水平误差≤4S/1000〔图5-87〕。 如作用轿厢〔或对重〕的缓冲器由两个组成一套时，两个缓冲器顶面应在一个水平面上，相差不应大于2mm〔图5-88〕。
测量油压缓冲器的活塞柱垂直度：其a和b的差不得大于1mm，测量时应于相差90°的两个方向进展〔图5-89〕。
在缓冲器底部和缓冲器基座间垫金属片，调整缓冲器。垫入垫片的面积不得小于缓冲器底部面积的1/2。调整后要将地脚螺栓紧固，要求加弹簧垫圈或用双螺母紧固。螺丝扣要露出3～5扣。
3.4 安装选层器下钢带轮、挂钢带
把下钢带轮固定支架安装在轿厢轨道上，要求下钢带轮重坨架下面距底坑地面450±50mm〔图5-90〕。

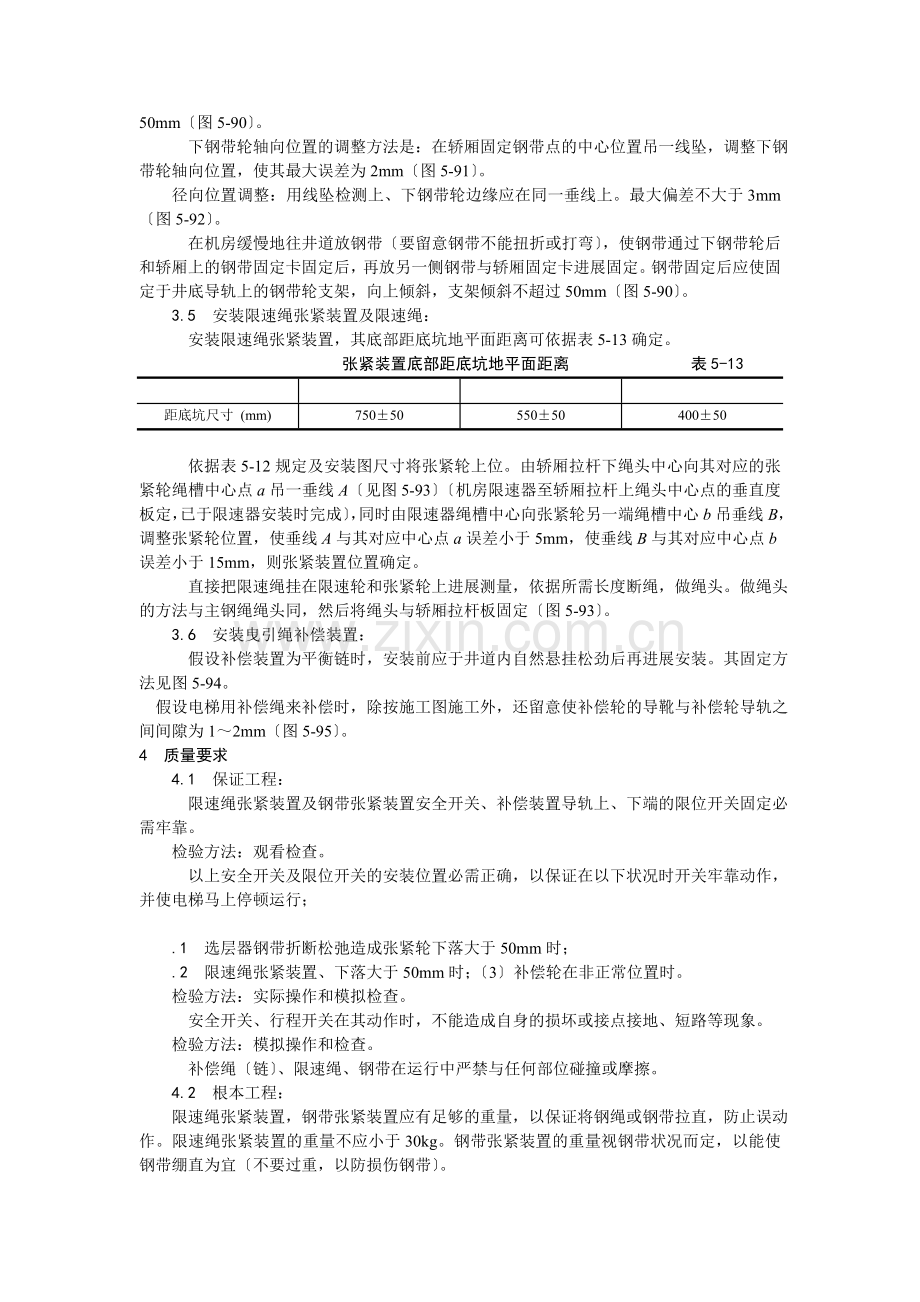

下钢带轮轴向位置的调整方法是：在轿厢固定钢带点的中心位置吊一线坠，调整下钢带轮轴向位置，使其最大误差为2mm〔图5-91〕。
径向位置调整：用线坠检测上、下钢带轮边缘应在同一垂线上。最大偏差不大于3mm〔图5-92〕。
在机房缓慢地往井道放钢带〔要留意钢带不能扭折或打弯〕，使钢带通过下钢带轮后和轿厢上的钢带固定卡固定后，再放另一侧钢带与轿厢固定卡进展固定。钢带固定后应使固定于井底导轨上的钢带轮支架，向上倾斜，支架倾斜不超过50mm〔图5-90〕。
3.5 安装限速绳张紧装置及限速绳：
安装限速绳张紧装置，其底部距底坑地平面距离可依据表5-13确定。
张紧装置底部距底坑地平面距离 表5-13

距底坑尺寸 (mm)
750±50
550±50
400±50

依据表5-12规定及安装图尺寸将张紧轮上位。由轿厢拉杆下绳头中心向其对应的张紧轮绳槽中心点a吊一垂线A〔见图5-93〕〔机房限速器至轿厢拉杆上绳头中心点的垂直度板定，已于限速器安装时完成〕，同时由限速器绳槽中心向张紧轮另一端绳槽中心b吊垂线B，调整张紧轮位置，使垂线A与其对应中心点a误差小于5mm，使垂线B与其对应中心点b误差小于15mm，则张紧装置位置确定。
直接把限速绳挂在限速轮和张紧轮上进展测量，依据所需长度断绳，做绳头。做绳头的方法与主钢绳绳头同，然后将绳头与轿厢拉杆板固定〔图5-93〕。
3.6 安装曳引绳补偿装置：
假设补偿装置为平衡链时，安装前应于井道内自然悬挂松劲后再进展安装。其固定方法见图5-94。
假设电梯用补偿绳来补偿时，除按施工图施工外，还留意使补偿轮的导靴与补偿轮导轨之间间隙为1～2mm〔图5-95〕。
4 质量要求
4.1 保证工程：
限速绳张紧装置及钢带张紧装置安全开关、补偿装置导轨上、下端的限位开关固定必需牢靠。
检验方法：观看检查。
以上安全开关及限位开关的安装位置必需正确，以保证在以下状况时开关牢靠动作，并使电梯马上停顿运行；

.1 选层器钢带折断松弛造成张紧轮下落大于50mm时；
.2 限速绳张紧装置、下落大于50mm时；〔3〕补偿轮在非正常位置时。
检验方法：实际操作和模拟检查。
安全开关、行程开关在其动作时，不能造成自身的损坏或接点接地、短路等现象。
检验方法：模拟操作和检查。
补偿绳〔链〕、限速绳、钢带在运行中严禁与任何部位碰撞或摩擦。
4.2 根本工程：
限速绳张紧装置，钢带张紧装置应有足够的重量，以保证将钢绳或钢带拉直，防止误动作。限速绳张紧装置的重量不应小于30kg。钢带张紧装置的重量视钢带状况而定，以能使钢带绷直为宜〔不要过重，以防损伤钢带〕。
4.3 允许偏差工程：
缓冲器安装允许偏差见表5-14。
缓冲器安装允许偏差 表5-14
检验方法
项 目

允许偏差或尺寸要求
(mm)

1
缓冲器中心距轿厢〔或对重〕碰触板中心
≤20
吊线、尺量检查
2
两个缓冲器顶面〔组成一套时〕应在同一
水平面上
≤2
尺量检查
3
缓冲器顶面水平度
4S/1000
尺量检查
4
缓冲器活塞柱垂直度
1 (测试点a、b之差)
吊线、尺量检查
注：
1.
2.
S见图5-87。
a、b见图5-89。

5 成品保护
5.1 要防止杂物由上向井道内坠落，以免砸伤已安装的电梯部件。
5.2 对于补偿装置轮和油压缓冲器要有牢靠的防尘措施，以免影响其功能。
6 应留意的质量问题
6.1 打缓冲器底座用的混凝土成分及水泥标号要符合设计要求。
6.2 限速器断绳开关、钢带张紧装置的断带开关、补偿器的定位开关的功能牢靠。
6.3 限速绳要无断丝、锈蚀、油污或弯曲现象。
6.4 钢带不能有折迹和锈蚀现象。
6.5 补偿链环不能有开焊现象。补偿绳不能有断丝、锈蚀等现象。
6.6 油压缓冲器在使用前确定要按要求加油，以保证其功能牢靠。
