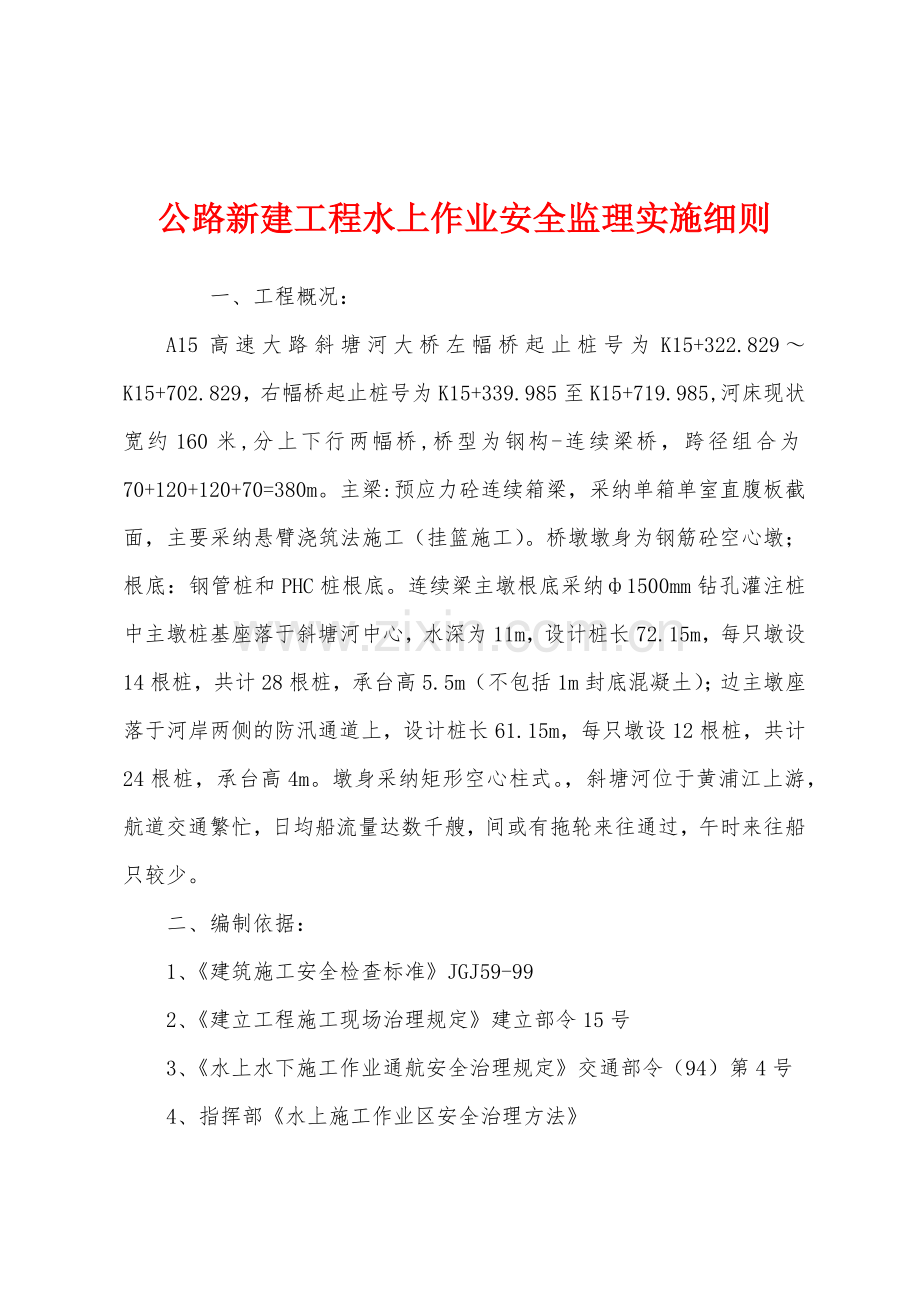

公路新建工程水上作业安全监理实施细则
一、工程概况：
A15高速大路斜塘河大桥左幅桥起止桩号为K15+322.829～K15+702.829，右幅桥起止桩号为K15+339.985至K15+719.985,河床现状宽约160米,分上下行两幅桥,桥型为钢构-连续梁桥，跨径组合为70+120+120+70=380m。主梁:预应力砼连续箱梁，采纳单箱单室直腹板截面，主要采纳悬臂浇筑法施工（挂篮施工）。桥墩墩身为钢筋砼空心墩；根底：钢管桩和PHC桩根底。连续梁主墩根底采纳ф1500mm钻孔灌注桩中主墩桩基座落于斜塘河中心，水深为11m，设计桩长72.15m，每只墩设14根桩，共计28根桩，承台高5.5m（不包括1m封底混凝土）；边主墩座落于河岸两侧的防汛通道上，设计桩长61.15m，每只墩设12根桩，共计24根桩，承台高4m。墩身采纳矩形空心柱式。，斜塘河位于黄浦江上游，航道交通繁忙，日均船流量达数千艘，间或有拖轮来往通过，午时来往船只较少。
二、编制依据：
1、《建筑施工安全检查标准》JGJ59-99
2、《建立工程施工现场治理规定》建立部令15号
3、《水上水下施工作业通航安全治理规定》交通部令（94）第4号
4、指挥部《水上施工作业区安全治理方法》

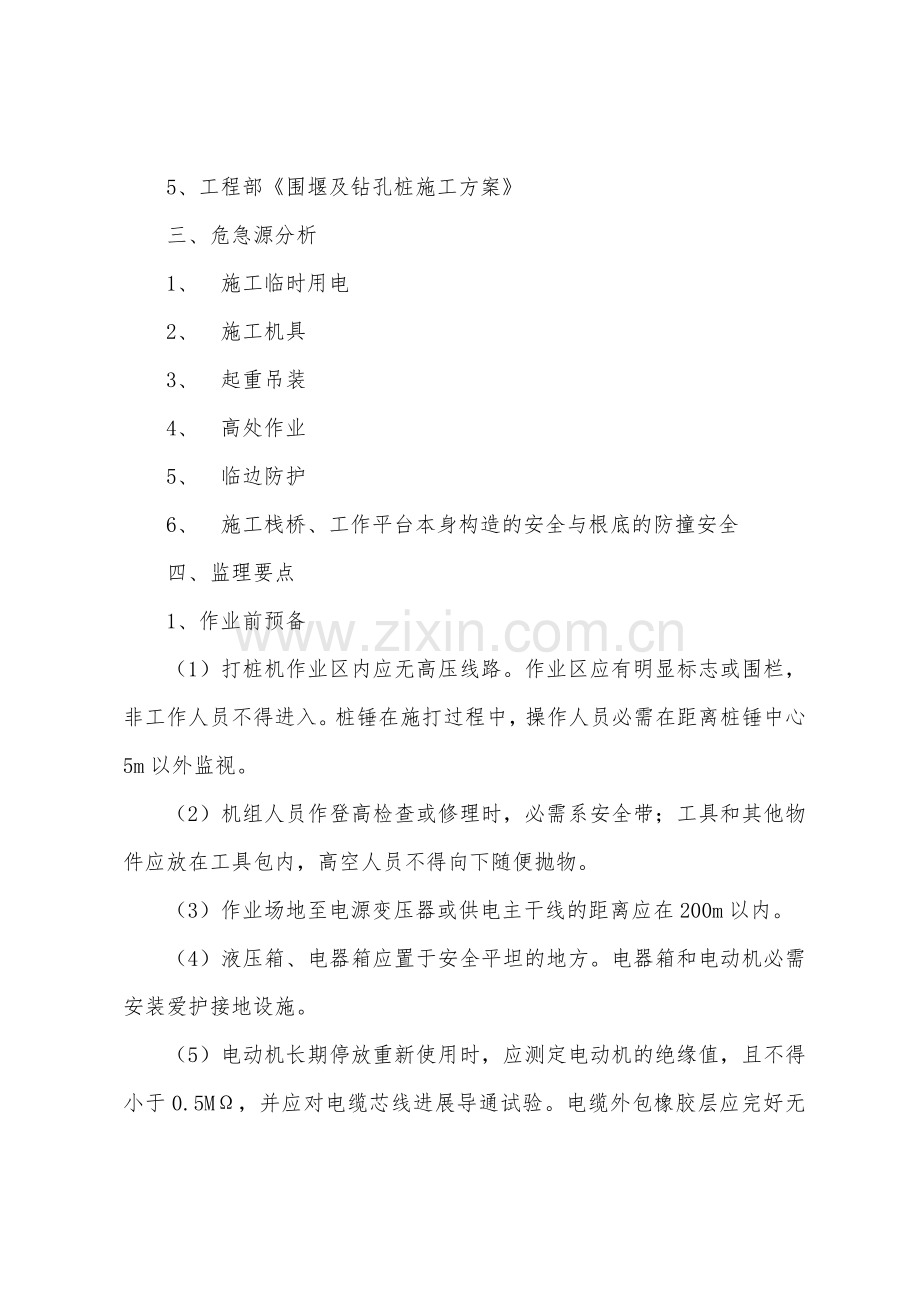

5、工程部《围堰及钻孔桩施工方案》
三、危急源分析
1、 施工临时用电
2、 施工机具
3、 起重吊装
4、 高处作业
5、 临边防护
6、 施工栈桥、工作平台本身构造的安全与根底的防撞安全
四、监理要点
1、作业前预备
（1）打桩机作业区内应无高压线路。作业区应有明显标志或围栏，非工作人员不得进入。桩锤在施打过程中，操作人员必需在距离桩锤中心5m以外监视。
（2）机组人员作登高检查或修理时，必需系安全带；工具和其他物件应放在工具包内，高空人员不得向下随便抛物。
（3）作业场地至电源变压器或供电主干线的距离应在200m以内。
（4）液压箱、电器箱应置于安全平坦的地方。电器箱和电动机必需安装爱护接地设施。
（5）电动机长期停放重新使用时，应测定电动机的绝缘值，且不得小于0.5MΩ，并应对电缆芯线进展导通试验。电缆外包橡胶层应完好无损。
（6）应检查并确认电器箱内各部件完好，解触忤松动，接触器触电无烧毛现象。
（7）作业前，应检查振动桩锤减震器与连接螺栓的紧固性，不得在螺栓松动或缺件的状态下启动。
（8）应检查并确认振动箱内润滑油位在规定范围内。用手盘转胶带轮时，振动箱内不得有任何异响。
（9）应检查各转动胶带的松劲度，过松或过劲时应进展调整。胶带防护罩不应有破损。
（10）夹持器与振动器连接处的紧固螺栓不得松动。液压缸根部的接头防护罩应齐全。
（11）应检查夹持片的齿形。当齿形磨损超过4mm时，应更换或用堆焊修复。使用前，应在夹持片中间放一块10~15mm厚的钢板进展试夹。试夹中液压缸应无渗漏，系统压力应正常，不得在夹持片之间无钢板时试夹。
（12）悬挂振动桩锤的起重机，其吊钩上必需有防松脱的爱护装置。振动桩锤悬挂钢架的耳环上应加装保险钢丝绳。
2、作业过程掌握
（1）启动振动桩锤应监视启动电流和电压，一次启动时间不应超过10s。当启动困难时，应查明缘由，排解故障后，方可连续启动。启动后，应待电流降到正常值时，方可转到运转位置。
（2）振动桩锤启动运转后，应待振幅到达规定值时，方可作业。当振幅正常后仍不能拔桩时，应改为功率较大的振动桩锤。
（3）夹桩时，不得在夹持器和桩的头部之间留有空隙，并应待压力表现实压力到达额定值后，方可指挥起重机起拔。
（4）沉桩时，应以桩的前端定位，调整导轨桩的垂直度，不应使倾斜度超过20。
（5）沉桩时，吊桩的钢丝绳应紧跟桩下沉速度而放松。在桩入土3m之前，可利用桩机回转或导杆前后移动，校正桩的垂直度；在桩入土超过3m时，不得再进展校正。
（6）沉桩过程中，当电流表指数急剧上升时，应降消沉桩速度，使电动机不超载；但当桩沉入太慢时，可在振动桩锤上加肯定量的配重。
（7）把钢管桩时，应按沉入挨次的相反方向起拔，夹持器在夹持管桩时，应靠近相邻一根。如管桩的头部有钻孔时，应将钻孔焊平或将钻孔以上割掉，亦可在钻孔处焊加强板，应严防拔断钢管桩。
（8）拔桩时，当桩身埋入局部被拔起1.0~1.5m时，应停顿振动，拴好吊桩用钢丝绳，在起振拔桩。当桩尖在地下只有1~2m时，应停顿振动，由起重机直接拔桩。待桩完全拔出后，在吊桩钢丝绳未吊紧前，不得松开夹持器。
（9）作业中，当与液压软管破损时，液压操纵箱失灵或停电（包括熔丝烧断）时，应马上停机，将换向开关放在“中间”位置，并应实行安全措施，不得让桩从夹持器中脱落。
（10）作业中，应保持振动桩锤减震装置各摩擦部位具有良好的润滑。
（11）严禁吊桩、吊锤、回转或行走等动作同时进展。打桩机在吊有桩和锤的状况下，操作人员不得离开岗位。
（12）作业中，当停机时间较长时，应降吊锤落下垫好，检修时不得悬吊桩锤。
（13）遇有雷雨、大雾和六级及以上大风等恶劣气候时，应停顿一切作业。当风力超过七级或有风暴警报时，应将履带吊顺风向停置，并应增加揽风绳，或将拔秆放倒地面上。
3、作业完毕
（1）作业后，应将打桩机停放在坚实平坦的地面上，将桩锤落下垫实，并切断动力电源。
（2）作业后，应将振动桩锤沿导杆防至低处，并采纳木块垫实，带桩管的振动桩锤可将桩管插入地下一半。
（3）作业后，除应切断操纵箱上的总开关外，尚应切断配电盘上的开关，并应采纳防雨布将操纵箱着盖好。
（二）吊装施工
1、进入现场必需遵守安全生产六大纪律。
2、考虑现场实际状况，使用汽车吊与浮动式起重机协作，对钢管桩进展吊装，吊装前应检查机械、素具、夹具、吊环等是否符合要求并应进展试吊。
3、吊装时必需有统一的指挥、统一的信号。
4、高空作了人员必需系安全带，安全带生根处应做到高挂低用及安全牢靠。

  5、高空作业人员上班前不得喝酒，在高空不得开玩笑。
6、高空作业穿着要灵活，制止穿硬底鞋、高跟鞋、塑料底鞋和带钉的鞋。
7、汽车吊、履带吊行走道路和工作地点应坚实平坦，以防沉陷发生事故。
8、六级以上大风和雷雨、大雾天气，应暂停露天起重和高空作业。
9、拆卸千斤绳时，下方不应站人。
10、使用撬棒等工具，用力要稳、要慢、支点要稳固，防止撬滑发生事故。
11、构件在未经校正、焊牢或固定之前，不准松绳脱钩。
12、起重笨重物件时，不行中途长时间悬吊、停滞。
13、起重吊装所用之钢丝绳，不准触及有电线路和电焊搭铁线或与坚硬物体摩擦。
14、遵守有关起重吊装的“十不吊”中的有关规定。
15、吊装区域应设置戒备线，危急点须设专人监护。
（三）钢构造吊装
钢构造吊装包括围堰围囹和支撑吊装、钢管桩平台横梁及纵向安排梁吊装、需在钢梁上铺设适当数量的走道板。
1、在柱、梁安装后而未设置压型钢板时，为了便于柱子螺栓等施工的便利，需在钢梁上铺设适当数量的走道板。
2、平台周边应有操作人员的护栏装置，平台固定在下节柱的顶部，在施工现场放不少于6个救生圈。
3、需在刚安装的钢梁上设置存放电焊机、氧气瓶、乙炔瓶等设备用的平台。放置距离必需符合安全生产的有关规定。
4、为便于施工登高，吊装柱子前要先将登高刚梯固定在钢柱上，为便于进展柱梁节点紧固螺栓和焊接。
5、施工用电的电动机械和设备均须接地或接零并实行二级漏电爱护，肯定 不允许使用破损的电线和电缆，严防设备漏电。施工用电器设备和机械的电缆，须集中在一起，并随楼层的施工逐节上升。
6、高处施工，当风速到达15m/s时，全部工作均须停顿。
7、施工时还应当留意防火，供应必要的灭火设备和消防监护人员。
（四）桥附属构建安装工程
1、高处安装工件（三角铁、铁楔等）时，要穿好救生衣，戴好安全带，扣好保险扣，工件高空就为后要有临时固定措施，各类工具、材料、配件应实行防止高出坠落的安全措施。
2、施工各类移开工具（如电钻等）的电源头必需实施二级漏电爱护。
3、铁器构件安装中的电焊、气割工作，应由有证的焊工进展，并办理现场动火审批手续，配有专职人员进展现场消防监护。
4、使用榔头前，应检查手柄坚固状况，敲榔头时不准戴手套。
5、使用油泵千斤顶要留意压力负荷，要垫平放直。
6、使用撬棒要留意放稳和力的支点，防止滑脱、弹击伤人，多人操着时要留意齐心协调。
（五）防高处落水，临边防护措施
1、防高处落水
（1）凡进入钻孔桩施工平台作业现场的一切人员，自觉承受安全训练，配到好安全帽、救生衣，高处作业应当到好安全带。
（2）施工平台围栏应跟上拼装进度，方木应准时钉上马钉，压木要准时跟上，并派专人维护保养看管。
（3）施工平台相关安全设施必需经专业人员验收合格后，方可投入使用。
2、临边防护
（1）料台、施工平台边等周边应采纳防护栏杆。
（2）防护柱上杆任何处能经受任何方向的1000N外力。
（3）临边防护栏杆上设水平栏二道，下设18cm挡脚板，以防物体坠落伤人。
（4）护筒下去后要做到满铺，钻孔桩做完后标准维护要到位，安全警示标牌悬挂要正确。
3、安全防护设施和安全警示宝牌等，任何人不得损坏或擅自移位和撤除。有些确因施工需要而临时撤除或移位的，都要报经工程部施工负责人审批后才能变更或撤除，并在工作完毕后即行复原。
（六）水上作业掌握
        1、施工机具、设备
（1）在施工过程中各部门联合行动检查各项措施打算落实状况。
（2）切实做好特别工种作业人员开工前的鉴定工作，核实操作证，杜绝无刚上岗。
（3）现场的施工机具和设备必需设有安全操作规程牌，明确设备负责人，并做到安全设施齐备，装置齐全，严禁带病运转。
（4）施工现场的大型电器设备必需设置防雨棚，小型电器设备必需配备防雨罩，工作完毕准时关闭电源，并必需设专人负责，现场装置安全人员现场监视，随时检查，发觉问题，准时催促作业队整改。
（5）起重设备必需具有安全检测合格证、安全使用证、各项限位、保险装置齐全有效，开工前必需进展严格的检查，合格方能开头现场作业。
2、施工用电
（1）严格执行JGJ46-2005《施工现场临时用电安全技术标准》，建议使用III类电器设备。
（2）对施工用电常常组织检查，检查包括：是否符合国家和地方有关部门的规定，特殊是在风雨季节更要随时检查漏电爱护状况。
3、施工环境和安全防范措施
由于水上施工受海洋气候环境的影响，制约了施工的连续性，在现场施工中，我们必需予以高度重视。船舶消防、救生设施完好齐全，信号灯、旗、通讯设备配备齐全。夜间开信号灯，白天挂信号旗。施工船舶上应有防滑设施，并且设有临边防护栏杆1.3m，二道横杆。非水上施工作业人员不得乘坐作业船舶。

（1）施工水域
1、依据海事（航道）局的施工海疆划分要求，施工作业时需保证半幅航道通航,船只抛锚的固定区域水面上用红色浮标信号显示，同时，在上下游协作航道部门做好行船舶通航治理工作。
2、施工作业点分散，海况比拟简单，各部施工人员必需依据现场状况，实行有效措施，掌握现场的施工过程。
（2）海洋气候
1影响施工作业最直接的是海洋气候的影响，有冬季季风，夏季台风，大雾，雨雪天气。
2留意收听和把握有关的气象预报状况，准时组织调度好现场的施工机械。
3依据风向，当海面风力到到达6级以上（含6级，主要是指南风或东南风）且持续时间较长时，应停顿水上施工吊装作业，人员做好预备撤离施工现场的预备。
（3）恶劣气候应对措施
1、工程部应安排人员24小时值班，随时接听天气预报，将信息准时反应到各施工区。对施工现场的构件实行加固措施。
2、 接到台风预报，现场应停顿施工，做好防汛、防台应急预备。
3、 工程部安排专人负责收听有关雾情的预报防范船舶碰撞施工水上平台及桥柱。
4、 施工期间，在安全作业区四周设置专用信号标志，并配备现场戒备船，公布通航通告，防止与施工无关的船舶进入施工作业区。
5、 在施工平台或栈桥上设置警示作用的灯光信号要定期维护，以利于船舶识别，提早避让。
6、 交通船必需符合安全要求，备妥救生工具，如救生竹篙、救生绳、救生梯、救生网等，。并制定交通安全使用治理规定。
7、 平台四周设1.2米高的护栏，并配备肯定数量的救生圈和救生绳（间距10米一只）
（七）作业业人员治理
1、 全部施电工、电焊工、起重指挥、机械操作工必需持证上岗。
2、 必需严格按要求正确佩带必要的安全防护器具，如安全帽、救生衣，高处作业必需到好安全带，自觉遵守“安全生产六大纪律。
3、 作业工人必需进展安全训练，加强相互监视，时刻保持自我防范意识”。
4、 潜水人员必需做到持证上岗，加强对潜水工作的安全掌握。
5、 使用具有相应资质的民工分包队伍。
