建筑安装工程概论知识点省公共课一等奖全国赛课获奖课件.pptx

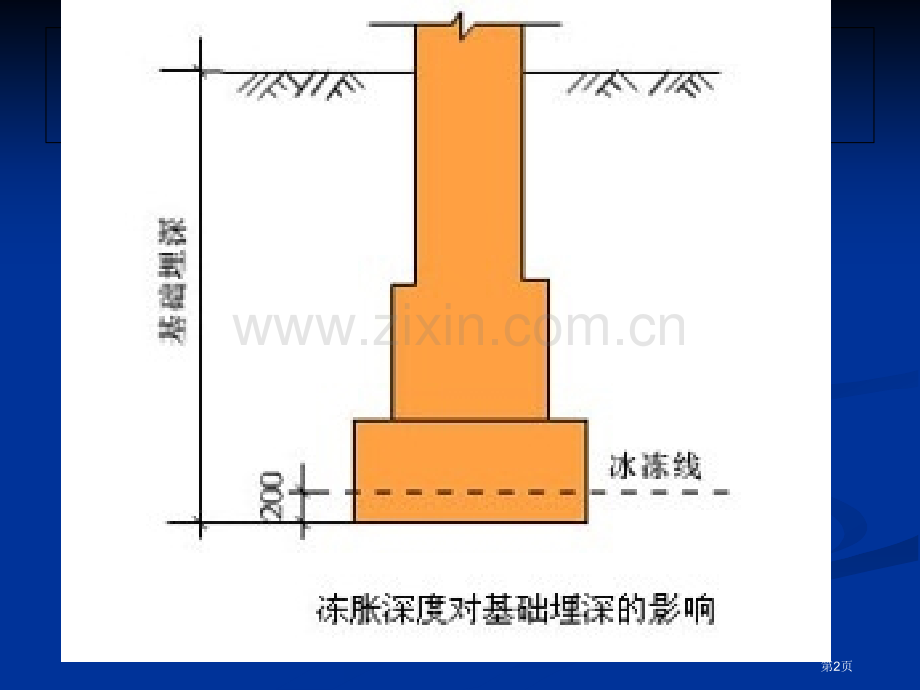

决定基础埋置深度原因决定基础埋置深度原因n n工程地质条件，最小埋置深度不宜小于0.5m n n水文地质条件n n建筑物上部荷载大小和性质n n建筑物用途，有没有地下室、设备基础和地下设施n n相邻建筑物基础埋深n n地基土壤冻胀深度第1页第2页基础类型n n材料及受力：无筋扩展基础、扩展基础；n n结构形式：条形基础、独立基础、筏形基础、箱形基础、桩基础等；n n埋置深度：浅基础（埋深小于5m）和深基础（埋深大于5m）。第3页砖墙细部结构砖墙细部结构 勒脚勒脚勒脚勒脚 勒脚：外墙靠近室外地面部分，普通指室 内地坪与室外地面高差部分，现在 大多将其提升到底层窗台。作用：保护墙身和增加建筑物立面美观。要求：选取耐久性高，防水性能好材料，并在结构上采取防护办法。第4页现浇整体式钢筋混凝土楼板现浇整体式钢筋混凝土楼板定义：在施工现场经过支模、绑扎钢筋、浇 灌混凝土、养护、拆模等施工程序而 形成楼板。优点：整体性好，能够适应各种不规则建 筑平面，预留管道孔洞较方便；缺点：湿作业量大，工序繁多，需要养护，施工工期较长，而且受气候条件影响 较大。类型：板式楼板、梁板式楼板、无梁楼板第5页现浇整体式钢筋混凝土楼板现浇整体式钢筋混凝土楼板板式楼板：荷载直接由楼板传递给墙体第6页现浇整体式钢筋混凝土楼板现浇整体式钢筋混凝土楼板梁板式楼板：荷载先由板传递给梁，再由梁 传递给墙或柱。梁有主梁、次梁之分主梁跨度普通为59m，最大可达12m，高 为跨度1/141/8；次梁跨度即主梁间距，普通为46m，高 为跨度1/181/12。板跨度即为次梁间距，普通为1.83.6m，板厚普通为60180mm。第7页“井井井井”式楼板式楼板式楼板式楼板：不分主梁、次梁，梁双向布置、断面等高且相交，：不分主梁、次梁，梁双向布置、断面等高且相交，：不分主梁、次梁，梁双向布置、断面等高且相交，：不分主梁、次梁，梁双向布置、断面等高且相交，形形形形 成井字格，既可正交正放也可正交斜放，跨度普通为成井字格，既可正交正放也可正交斜放，跨度普通为成井字格，既可正交正放也可正交斜放，跨度普通为成井字格，既可正交正放也可正交斜放，跨度普通为 1030m 1030m，梁间距，梁间距，梁间距，梁间距3m3m左右。左右。左右。左右。第8页现浇整体式钢筋混凝土楼板现浇整体式钢筋混凝土楼板无梁楼板：现浇钢筋混凝土板直接支承在柱 上楼板结构。常在柱顶增设柱帽和托板，其经济跨度为6m左右，板厚普通为120mm以上。第9页柔性防水屋面结构柔性防水屋面结构组成：结构层、找坡层、找平层、结合层、防水层、保护层细部结构：泛水、檐口、天沟、雨水口、变 形缝等第10页柔性防水屋面结构柔性防水屋面结构泛水：屋面防水层向垂直面延伸，形成立铺防水泛水：屋面防水层向垂直面延伸，形成立铺防水泛水：屋面防水层向垂直面延伸，形成立铺防水泛水：屋面防水层向垂直面延伸，形成立铺防水 层泛水做法：层泛水做法：层泛水做法：层泛水做法：泛水处应泛水处应泛水处应泛水处应加铺一道附加卷材加铺一道附加卷材加铺一道附加卷材加铺一道附加卷材，泛水高度，泛水高度，泛水高度，泛水高度大于大于大于大于 250mm250mm；屋面与垂直面交接处水泥砂浆应抹成屋面与垂直面交接处水泥砂浆应抹成屋面与垂直面交接处水泥砂浆应抹成屋面与垂直面交接处水泥砂浆应抹成圆弧或圆弧或圆弧或圆弧或 45 45斜面斜面斜面斜面，以免卷材架空或折断；，以免卷材架空或折断；，以免卷材架空或折断；，以免卷材架空或折断；做好泛水上口卷材收头固定：将卷材收头压做好泛水上口卷材收头固定：将卷材收头压做好泛水上口卷材收头固定：将卷材收头压做好泛水上口卷材收头固定：将卷材收头压 入垂直墙面入垂直墙面入垂直墙面入垂直墙面凹槽内凹槽内凹槽内凹槽内，用防水压条和水泥钉，用防水压条和水泥钉，用防水压条和水泥钉，用防水压条和水泥钉固固固固 定定定定，再用，再用，再用，再用密封材料密封材料密封材料密封材料填塞封严，外抹填塞封严，外抹填塞封严，外抹填塞封严，外抹水泥砂浆保护水泥砂浆保护水泥砂浆保护水泥砂浆保护。第11页无筋扩展基础n n用烧结砖、灰土、混凝土、三合土等受压强度大，而受拉强度小刚性材料做成，且不需配筋墙下条形基础或柱下独立基础，也称为刚性基础。n n优点：施工技术简单，材料可就地取材，造价低廉。第12页刚性防水屋面结构刚性防水屋面结构组成：结构层、找平层、隔离层、防水层细部结构：分格缝、泛水、檐口、雨水口等。第13页第14页扩展基础n将上部结构传来荷载，经过向侧边扩展成一定底面积，使作用在基底压应力等于或小于地基土允许承载力，而基础内部应力同时满足材料本身强度要求，这种起到压力扩散作用基础称为扩展基础，也称柔性基础。第15页第16页砖墙细部结构砖墙细部结构门窗过梁门窗过梁定义：定义：承受承受洞口上部砌体所传来各种洞口上部砌体所传来各种荷载荷载，并把，并把 这些荷载传给洞口两侧墙体这些荷载传给洞口两侧墙体横梁横梁，过梁应与圈梁、悬挑雨篷、窗楣板或遮阳板等结合过梁应与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计。起来设计。（1 1）砖拱过梁砖拱过梁：平拱、弧拱和半圆拱：平拱、弧拱和半圆拱（2 2）钢筋砖过梁钢筋砖过梁：在砖缝里配置在砖缝里配置4 4根根66钢筋，放钢筋，放在洞口上部砂浆层内，或放在第一皮砖和第二皮在洞口上部砂浆层内，或放在第一皮砖和第二皮砖之间砖之间（3 3）钢筋混凝土过梁钢筋混凝土过梁：坚固耐用，施工简便，有现：坚固耐用，施工简便，有现浇和预制两种，梁高应与砖皮数相适应，常见梁浇和预制两种，梁高应与砖皮数相适应，常见梁高为高为6060、120120、180180、240mm240mm。第17页砖墙细部结构砖墙细部结构 墙身加固墙身加固墙身加固墙身加固（3 3）增设结构柱）增设结构柱n n从结构角度考虑设置在墙身中钢筋混凝土柱。从结构角度考虑设置在墙身中钢筋混凝土柱。n n位置位置：普通设在建筑物四角、内外墙交接处、楼梯间和电梯间四：普通设在建筑物四角、内外墙交接处、楼梯间和电梯间四角以及较长墙体中部，较大洞口两侧。角以及较长墙体中部，较大洞口两侧。n n作用作用：与圈梁及墙体紧密连结，形成空间骨架，增强建筑物刚度，：与圈梁及墙体紧密连结，形成空间骨架，增强建筑物刚度，提升墙体应变能力，使墙体由脆性变为延性很好结构，做到裂而提升墙体应变能力，使墙体由脆性变为延性很好结构，做到裂而不倒。不倒。n n结构结构：柱下端应锚固于钢筋混凝土基础或基础圈梁内，：柱下端应锚固于钢筋混凝土基础或基础圈梁内，上端与屋檐圈梁相锚固，柱截面应大于上端与屋檐圈梁相锚固，柱截面应大于 180mm240mm 180mm240mm，主筋普通采取，主筋普通采取412412，箍筋间距，箍筋间距 小于小于250mm250mm，且在上下适当加密，沿墙高每，且在上下适当加密，沿墙高每 500mm 500mm设设2626钢筋连结，每边伸入墙内不少于钢筋连结，每边伸入墙内不少于 1m 1m，施工时必须先绑扎钢筋，施工时必须先绑扎钢筋,再砌墙，逐段现浇再砌墙，逐段现浇 钢筋混凝钢筋混凝 土柱身。土柱身。第18页砖墙细部结构砖墙细部结构 墙身加固墙身加固墙身加固墙身加固（2 2）增设圈梁）增设圈梁圈梁圈梁：沿外墙四面及部分内墙设置连续闭合梁。：沿外墙四面及部分内墙设置连续闭合梁。作用作用：提升建筑物空间刚度及整体性，增强墙体稳定性，：提升建筑物空间刚度及整体性，增强墙体稳定性，降低因为地基不均匀沉降而引发墙身开裂。降低因为地基不均匀沉降而引发墙身开裂。类型类型：钢筋砖圈梁，钢筋砖圈梁，钢筋混凝土圈梁，高度普通大于钢筋混凝土圈梁，高度普通大于120mm120mm，常见高度，常见高度 为为180mm180mm、240mm240mm，结构上宽度宜与墙同厚，当墙厚，结构上宽度宜与墙同厚，当墙厚 为为240mm240mm以上时，其宽度可为墙厚以上时，其宽度可为墙厚2 23 3。位置位置：外墙圈梁普通与楼板相平，内墙圈梁普通在板下。：外墙圈梁普通与楼板相平，内墙圈梁普通在板下。第19页建筑设计依据n n（一）人体尺度及人体活动空间尺度n n确定民用建筑内部各种空间尺度主要依据。如门洞、窗台及栏杆高宽，踏步高度，家俱设备大小、高低，以及建筑内部使用空间尺度等都与人体尺度及人体活动所需空间尺度相关。n n我国中等成年男子平均身高为1670mm，女子为1560mm。第20页建筑设计依据（二）家俱、设备尺寸及其所需必要空间房间内家俱设备尺寸，以及人们使用它们所需空间尺寸，加上必要交通面积，基本上确定了房间内部空间大小。第21页建筑设计依据n n（三）气象条件 温度、湿度、日照、雨雪、风向、风速第22页建筑设计依据（四）地形、水文地质及地震烈度 基地地形、地质结构、土壤性质基地耐力大小影响房屋平面组合、结构布置、建筑结构处理及建筑体型设计等。第23页3.1 模板工程模板工程3.1.1 模板系统组成和要求n n模板系统是由模板和支撑两部分组成。模板系统是由模板和支撑两部分组成。n n模板系统要求：模板系统要求：确保工程结构和构件各部分形状、尺寸和位置等正确保工程结构和构件各部分形状、尺寸和位置等正确；确；含有足够承载能力、刚度和稳定性，能可靠承受混含有足够承载能力、刚度和稳定性，能可靠承受混凝土自重和侧压力，以及施工荷载；凝土自重和侧压力，以及施工荷载；模板接缝不应漏浆；模板接缝不应漏浆；对清水混凝土工程和装饰混凝土工程，应能到达设对清水混凝土工程和装饰混凝土工程，应能到达设计效果。计效果。第24页3.1.2 模板分类n n按材料分：木模板、木胶合板模板、竹胶合板模按材料分：木模板、木胶合板模板、竹胶合板模板、钢木模板、钢模板、塑料模板、玻璃钢模板、板、钢木模板、钢模板、塑料模板、玻璃钢模板、铝合金模板等。铝合金模板等。n n按结构类型分：基础模板、柱模板、楼梯模板、按结构类型分：基础模板、柱模板、楼梯模板、楼板模板、墙模板、壳模板和烟囱模板等。楼板模板、墙模板、壳模板和烟囱模板等。n n按施工方法分：现场装拆式模板、固定式模板和按施工方法分：现场装拆式模板、固定式模板和移动式模板。移动式模板。第25页现浇钢筋混凝土楼梯特点：整体性能好，刚度大，有利于抗震，但模板特点：整体性能好，刚度大，有利于抗震，但模板 花费大，施工周期长。适合用于抗震要求高、花费大，施工周期长。适合用于抗震要求高、楼梯形式和尺寸改变多建筑物。楼梯形式和尺寸改变多建筑物。按楼段结构形式不一样：按楼段结构形式不一样：板式楼梯板式楼梯、梁板式楼梯梁板式楼梯一、板式楼梯一、板式楼梯组成：组成：梯段板、平台梁、平台板梯段板、平台梁、平台板荷载传递：荷载荷载传递：荷载 梯段板梯段板 平台梁平台梁 墙体或柱子墙体或柱子悬臂板式楼梯：梯段和平台均无支承，完全靠上下悬臂板式楼梯：梯段和平台均无支承，完全靠上下 楼梯段与平台组成空间板式结构与楼梯段与平台组成空间板式结构与 上下层楼板结构共同来受力，其造型上下层楼板结构共同来受力，其造型 新奇、空间感好。新奇、空间感好。第26页现浇钢筋混凝土楼梯二、梁板式楼梯组成：踏步板、梯段斜梁（梯梁）荷载传递：梯段荷载 踏步板 梯梁 平台梁 墙体或柱子。形式：明步式：梯梁在踏步板之下，踏步外露 暗步式：梯梁在踏步板之上，形成反梁，踏 步包在里面第27页楼梯尺度楼梯尺度一、楼梯坡度和踏步尺寸一、楼梯坡度和踏步尺寸坡度坡度：梯段中各级踏步前缘假定连线与水平面形成夹：梯段中各级踏步前缘假定连线与水平面形成夹 角。角。坡度范围坡度范围：在：在25452545之间，最适宜坡度为之间，最适宜坡度为1 1 2 2左右。左右。坡度较小时（小于坡度较小时（小于1010）为坡道。坡度大于）为坡道。坡度大于 45 45为爬梯。为爬梯。经验公式经验公式：b+2h=600b+2h=600620mm620mm，踏面惯用，踏面惯用2 25 50320mm0320mm。踏步高度普通宜在踏步高度普通宜在140175mm140175mm之间，各级踏之间，各级踏 步高度均应相同。步高度均应相同。弧形楼梯：踏步两端宽度不一，当梯段宽度弧形楼梯：踏步两端宽度不一，当梯段宽度1100mm1100mm 时，以梯段时，以梯段中线处中线处踏面宽度为衡量标准，否踏面宽度为衡量标准，否 则，以距其则，以距其内侧内侧300350mm300350mm处踏面宽度作为踏处踏面宽度作为踏 步有效宽度。步有效宽度。第28页楼梯尺度楼梯尺度 二、梯段和平台尺度二、梯段和平台尺度梯段宽度梯段宽度：经过人流股数及家俱、设备搬运所：经过人流股数及家俱、设备搬运所 需空间尺寸。需空间尺寸。供供单人单人通行楼梯净宽度应大于通行楼梯净宽度应大于900mm900mm，双人双人通行为通行为 110011001400mm1400mm，三人通行，三人通行165016501800mm1800mm。梯段梯段净宽净宽：楼梯扶手中心线至墙面或靠墙扶手中心线水：楼梯扶手中心线至墙面或靠墙扶手中心线水 平距离。平距离。梯段梯段长度长度：取决于梯段踏步数及其踏面宽度。假如梯段：取决于梯段踏步数及其踏面宽度。假如梯段 踏步数为踏步数为n n步，则该梯段长度为步，则该梯段长度为b(n-1)b(n-1)，为，为 施工方便，楼梯两梯段之间应有一定距施工方便，楼梯两梯段之间应有一定距 离，这个宽度称为离，这个宽度称为梯井梯井，其宽度普通为，其宽度普通为 0-200mm0-200mm。第29页楼梯尺度楼梯尺度（二）平台尺度长度：普通等同于楼梯间开间尺寸宽度：大于梯段净宽度加大平台深度：（1）楼层平台通向多个出入口或有门向平台方向开启时 （2）有突出结构构件影响到平台实际深度时第30页楼梯尺度楼梯尺度三、楼梯栏杆扶手高度：从踏步前缘至扶手上表面垂直距离。室内 楼梯不宜小于900mm(通常取900mm)。室外 楼梯应大于1100mm。幼儿建筑中，在 500600mm高度增设一道扶手。水平护身 栏杆（长度大于500mm）应不低于1050mm。楼梯段宽度大于1650mm时，应增设靠墙扶手。楼梯段宽度超出2200mm时，还应增设中间扶手。第31页楼梯尺度楼梯尺度四、净空高度梯段部位净高不应小于2200mm，平台下净高应大于mm 为使底层休息平台下做出入口时净高满足要求，能够采取方法：（1）采取长短跑梯段。（2）局部降低平台下地坪标高。室内最低点标高高出室外地面标高大于0.1m（3）采取长短跑和降低平台下地坪标高相结合方法。（4）底层采取直跑楼梯。第32页屋顶作用：房屋最上层起覆盖作用围护结构，又是房 屋上层承重结构，同时对房屋上部还起着 水平支撑作用。设计要求：强度、刚度和整体空间稳定性、防水、保温、隔热以及隔声、防火等。类型：平屋顶、坡屋顶、球面、曲面、折面等。坡度：坡屋顶 坡度10 平屋顶 坡度10第33页平屋顶平屋顶 排水排水排水排水 排水坡度：排水坡度：上人屋面：上人屋面：1 12 2 不上人屋面：不上人屋面：2 23 3第34页平屋顶平屋顶 排水排水排水排水排水方式：（1）无组织排水：又称自由落水，使屋面 雨水由檐口自由滴落到室外地面。（2）有组织排水：将屋面划分成若干个排水 区，按一定排水坡度把屋面雨水有组 织地排到檐沟或雨水口，经过雨水管排 泄到散水或明沟中。有组织排水：外排、内排。第35页
