维修电工中级教案省公共课一等奖全国赛课获奖课件.pptx

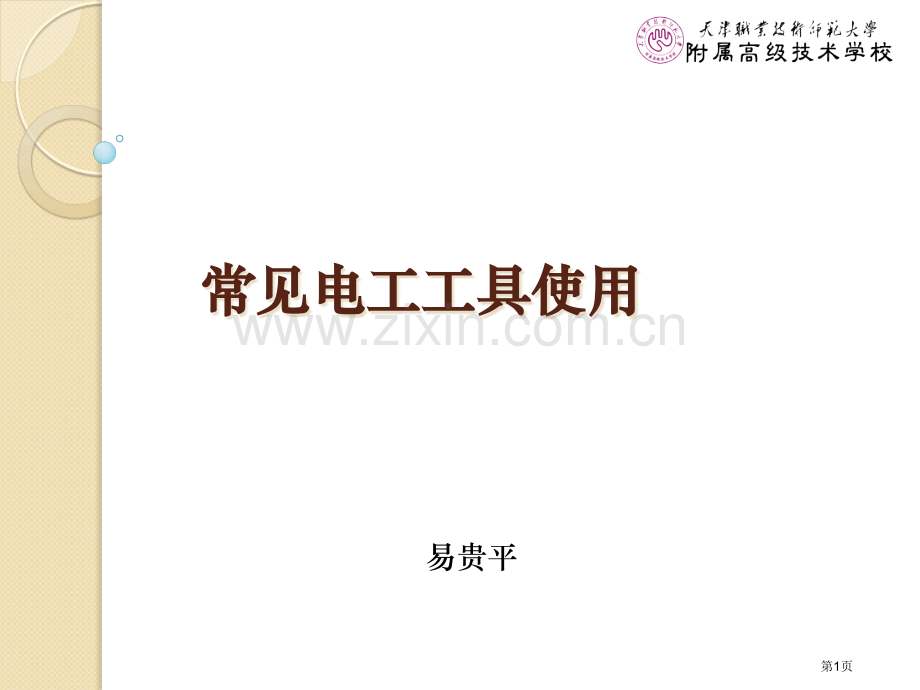

常见电工工具使用常见电工工具使用易贵平第1页第2页一、验电器验电器：低压验电器（试电笔）和高压验电器低压验电器作用：检测物体是否带电，检测电压范围60500V之间。第3页一、验电器 结构：发光氖管、降压电阻、弹簧、笔身、笔尖等。原理：用试电笔验电时，带电体经试电笔、人体与大地形成回路，当带电体和大地之间电位差超出60V时，氖管在电场作用下发光。第4页一、验电器第5页一、验电器第6页一、验电器注意事项：1.1.使用前，应检验试电笔氖管是否正常发光使用前，应检验试电笔氖管是否正常发光（对已知带电体测试）；2.使用试电笔普通应穿绝缘鞋或站在绝缘物上；3.使用试电笔时，应避开直射强光（以免误判）；4.对36V下安全电压，试电笔无法检测；5.使用时应使用正确握笔姿势正确握笔姿势。在用测电笔进行测试时，假如测电笔氖泡中两个极都发光，就是交流电；假如两个极中只有一个极发光，则是直流电。将测电笔接在直流电路中测试，氖泡发亮那一极就是负极，不发亮一极是正极。第7页一、验电器高压验电器高压验电器高压验电器属于防护性用具，检测电压范围为1000V以上。第8页一、验电器高压验电器高压验电器第9页一、验电器高压验电器高压验电器注意事项：1.必须戴上符合要求绝缘手套。2.手握部位不允许超出护环。测试时必须有些人在旁监护测试时必须有些人在旁监护。3.小心操作，预防发生相间或对地短路。4.与带电体保持足够安全距离带电体保持足够安全距离。（10kV以上大于0.7m）5.室外在雨、雪、雾及湿度较大时，不宜进行操作，预防发生事故。第10页一、验电器高压验电器高压验电器第11页二、旋具（螺丝刀、改锥、起子）通用改锥用途：用来紧固或拆卸螺钉，普通分为一字形和十字形两种。规格：1.一字改锥：用金属杆长度表示，惯用有100mm，150mm，200mm，300mm，400mm等。2.十字改锥：用螺钉直径表示，惯用有号（22.5mm），号（35mm），号（68mm），号（1012mm）等。第12页二、旋具（螺丝刀、改锥、起子）第13页二、旋具（螺丝刀、改锥、起子）第14页二、旋具（螺丝刀、改锥、起子）注意事项：1.改锥在使用时要采取正确握姿，预防损伤螺钉。2.2.带电作业时，手不得触及改锥金属杆，预防带电作业时，手不得触及改锥金属杆，预防触电。触电。3.3.电工改锥不得使用穿芯式。（金属杆贯通整电工改锥不得使用穿芯式。（金属杆贯通整个手柄）。个手柄）。4.金属杆应套绝缘管，预防金属杆误碰人体或邻近带电体。注意依据螺钉大小选择适当规格改锥。第15页二、旋具（螺丝刀、改锥、起子）其它改锥组合改锥：改锥头与手柄可进行组合，改锥头：一字、十字、三角、四角、五角、六角、八角各种形状。钟表改锥：规格比较小，硬度高，有些是专用形状。电动改锥：采取电池、直流电机驱动，省劲，扭矩可调，确保强度。第16页三、钳子第17页三、钳子第18页三、钳子钢丝钳 钢丝钳是一个夹持或折断金属薄片,切断金属丝工具。电工用钢丝钳柄部套有绝缘套管(耐压500V)，其规格用钢丝钳全长毫米数表示，惯用有150,175,200mm等。第19页三、钳子钢丝钳第20页三、钳子尖嘴钳 尖嘴钳头部“尖细”，使用方法与钢丝钳相同，其特点是适合用于在狭小工作空间操作，能夹持较小螺钉、垫圈、导线及电器元件。在安装控制线路时，尖嘴钳能将单股导线弯成接线端子(线鼻子)，有刀口尖嘴钳还可剪断导线、剥削绝缘层。电工用尖嘴钳柄部套有绝缘套管(耐压大部分为1000 V)。其规格用尖嘴钳全长毫米数表示。第21页三、钳子尖嘴钳第22页三、钳子断线钳 断线钳头部“扁斜”，所以又叫斜口钳、扁嘴钳或剪线钳，是专供剪断较粗金属丝、线材及导线、电缆等用。电工用断线钳柄部为绝缘柄，绝缘柄耐压为大多为1000 V。第23页三、钳子剥线钳 剥线钳是用来剥落小直径导线绝缘层专用工具。它钳口部分设有几个刃口，用以剥落不一样线径导线绝缘层。其柄部是绝缘，耐压为500 V。第24页三、钳子压线钳 用来压制导线接线端子（线鼻子）专用工具，小线径压线钳（16mm）钳口有多个半圆、六棱型牙口，将线鼻子压制嵌入导线内。第25页三、钳子压线钳 大直街压线钳普通为液压式，用来压制（1290mm）线鼻子。第26页三、钳子注意事项：带电作业前，要检验钳子绝缘等级以及绝缘情况是否良好，防止发生触电事故。带电剪切导线时，要一根一根剪切，而且剪断位置要相互错开，不得同时剪断两根及以上导线，防止发生相间或相地短路事故。不得超范围使用钳子，防止损伤工具。第27页四、扳手活动扳手活动扳手是用于紧固和松动螺母一个专用工具，主要由活扳唇、呆扳唇、扳口、蜗轮、轴销等组成，其规格以长度(mm)最大开口宽度(mm)表示，惯用有15019(6英寸)、20024(8英寸)、25030(10英寸)、30036(12英寸)等几个。活动扳手普通不得反用。第28页四、扳手固定扳手（呆扳手）固定扳手扳口为固定口径，不能调整，但使用时不易打滑。分为开口型和梅花型。第29页四、扳手套筒扳手套筒扳手它是由多个带六角孔或十二角孔套筒并配有手柄、接杆等各种附件组成，尤其适适用于拧转地位十分狭小或凹陷很深处螺栓或螺母。第30页四、扳手内六角扳手内六角扳手也叫艾伦扳手，是一个L型六棱柱普通成套使用。它经过扭矩施加对螺丝作用力，大大降低了使用者用力强度。第31页四、扳手注意事项1)活动扳手普通不得反用，以免损坏活动扳唇。2)不得使用加力杆接长手柄加大扳拧力矩。3)注意螺母尺寸，选择适当扳手，预防打滑后无法松动。4)不得拿扳手当手锤敲击使用第32页四、扳手注意事项1)活动扳手普通不得反用，以免损坏活动扳唇。2)不得使用加力杆接长手柄加大扳拧力矩。3)注意螺母尺寸，选择适当扳手，预防打滑后无法松动。4)不得拿扳手当手锤敲击使用第33页五、手电钻手电钻作用是在工件上钻孔。手电钻主要由电动机、钻夹头、钻头、手柄等组成，分为手提式和手枪式两种。第34页五、手电钻冲击电钻(简称冲击钻)作用是在砌块和砖墙上冲打孔眼，其外形与手电钻相同。钻上有锤、钻调整开关，可分别当普通电钻和电锤使用。第35页五、手电钻使用方法：1)使用前要选取适当钻头，并用专用钥匙将钻头紧固在卡头上。2)电源线和外壳接地线应用橡套软线，外壳应可靠接地。3)开始使用时，不要手握电钻去接电源，应将其放在绝缘物上再接电源，用试电笔检验外壳是否带电，按一下开关，让电钻空转一下，检验转动是否正常，并再次验电。4)操作人员应戴绝缘手套或穿绝缘鞋，站在绝缘垫上或干燥木板、木凳上。操作人禁止带线手套。5)在加工件上钻孔时，应用样冲打出定位坑。小工件应夹在虎钳上打孔。6)凡在空气中含有易燃、易爆、腐蚀性气体以及十分潮湿特殊环境里，不能使用电钻作业。第36页五、手电钻注意事项：1)用前检验电源线有没有破损。使用中切勿受水浸及乱拖乱踏，也不能触及热源和腐蚀性介质。2)对于金属外壳手电钻必须采取保护接地（接零）方法。3)打孔时要双手紧握电钻，尽可能不要单手操作，应掌握正确操作姿势。4)不能使用有缺口钻头，钻孔时向下压力不要太大，预防钻头或丝进攻断，飞出来伤人。5)要注意钻头旋转方向和进给方向。6)要先关上电源，等钻头完全停顿再把工件从工具上拿走或者更换钻头。7)为了防止切伤手指，在操作时要确保全部手指撤离工件或钻头（丝攻）。8)不使用时应及时拔掉电源插头。电钻应存放在干燥、清洁环境第37页六、电烙铁是电子制作和电器维修必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功效可分为无吸锡电烙铁和吸锡式电烙铁，依据用途不一样又分为大功率电烙铁和小功率电烙铁。第38页六、电烙铁电烙铁由烙铁头、烙铁芯、外壳、手柄、电源引线、插头等部分组成。因为烙铁头安装在烙铁芯里面，称为外热式电烙铁，烙铁芯安装在烙铁头里面，称为内热式电烙铁。内热式热利用率高，发烧快。第39页六、电烙铁使用方法1)选取适当焊锡和助焊剂，2)电烙铁使用前要上锡：将电烙铁烧热，待刚才能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀吃上一层锡。3)焊接方法，把焊盘和元件引脚用细砂纸打磨洁净，涂上助焊剂。用烙铁头沾取适量焊锡，接触焊点，待焊点上焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件引脚轻轻往上一提离开焊点。4)焊接时间不宜过长，不然轻易烫坏元件，必要时可用镊子夹住管脚帮助散热。5)焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺，锡量适中。第40页六、电烙铁使用方法6)焊接完成后，要用酒精把线路板上残余助焊剂清洗洁净，以防炭化后助焊剂影响电路正常工作。7)集成电路应最终焊接，电烙铁要可靠接地，或断电后利用余热焊接，或者使用集成电路专用插座，焊好插座后再把集成电路插上去。8)电烙铁应放在烙铁架上，使用过程中不能甩锡，预防锡珠烫伤人。9)使用完成及时断电，待电烙铁完全冷却后收纳归位。第41页七、酒精喷灯作用：利用喷射火焰对工件进行加热一个工具，惯用于焊接时加热烙铁。分类：煤油喷灯；汽油喷灯，酒精喷灯。结构：座式酒精喷灯外形结构如图所表示，它主要由酒精入口、预热盘、预热管、燃烧管、调整杆等组成。预热管与燃烧管焊在一起，中间有一细管相通，使蒸发酒精蒸气从喷嘴喷出，在燃烧管燃烧。经过调整调整管，控制火焰大小。第42页七、酒精喷灯第43页七、酒精喷灯原理：预热盘里酒精在点燃后，火焰加热棉芯管，棉芯管加热里面棉芯，棉芯上因毛细作用吸有酒精，酒精被加热后变成酒精蒸汽，酒精蒸汽从喷管喷出被点燃。预热盘里酒精在燃尽后，喷管口火焰会加热喷管，喷管经钎焊点传热，加热棉芯管，进而加热棉芯管里棉芯吸酒精，酒精被加热变成酒精蒸汽，酒精蒸汽从喷管喷出燃烧，如此循环。第44页七、酒精喷灯使用方法：旋开旋塞向灯壶内注入酒精，至灯壶总容量2/52/3之间，不得注满，也不能过少。过满易发生危险，过少则灯芯线会被烧焦，影响燃烧效果。拧紧旋塞，不使漏气。新灯或长时间未使用喷灯，点燃前需将灯体倒转23次，使灯芯浸透酒精。将喷灯放在石棉板或大石棉网上（预防预热时喷出酒精着火），往预热盘中注入酒精并将其点燃。等汽化管内酒精受热汽化并从喷口喷出时，预热盘内燃着火焰就会将喷出酒精蒸气点燃。有时也需用火柴点燃。移动空气调整器，使火焰按需求稳定。停顿使用时，可用石棉网覆盖燃烧口，同时移动空气调整器，加大空气量，灯焰即熄灭。然后稍微拧松旋塞（铜帽），使灯壶内酒精蒸气放出。喷灯使用完成，应将剩下酒精倒出。第45页七、酒精喷灯注意事项：禁止使用开焊喷灯。禁止用其它热源加热灯壶。若经过两次预热后，喷灯依然不能点燃时，应暂时停顿使用。应检验接口处是否漏气（可用火柴点燃检验），喷出口是否堵塞（可用探针进行疏通）和灯芯是否完好（灯芯烧焦，变细应更换），待修好后方可使用。喷灯连续使用时间为3040分钟为宜。使用时间过长，灯壶温度逐步升高，造成灯壶内部压强过大，喷灯会有崩裂危险，可用冷湿布包住喷灯下端以降低温度。在使用中如发觉灯壶底部凸起时应立刻停顿使用，查找原因（可能使用时间过长、灯体温度过高或喷口堵塞等）并做对应处理后方可使用。第46页课堂小结主要讲述了惯用验电器、改锥、钳子、板子、电钻等电工工具使用方法和注意事项。介绍了电烙铁原理及使用方法。介绍了酒精喷灯工作原理与使用方法。第47页布置作业课堂作业：简述改锥作用及其使用注意事项。课后作业：简述试电笔使用方法和钳子种类及其作用简述电烙铁使用方法和酒精喷灯使用方法。第48页
