九年级物理滑轮课件省公共课一等奖全国赛课获奖课件.pptx

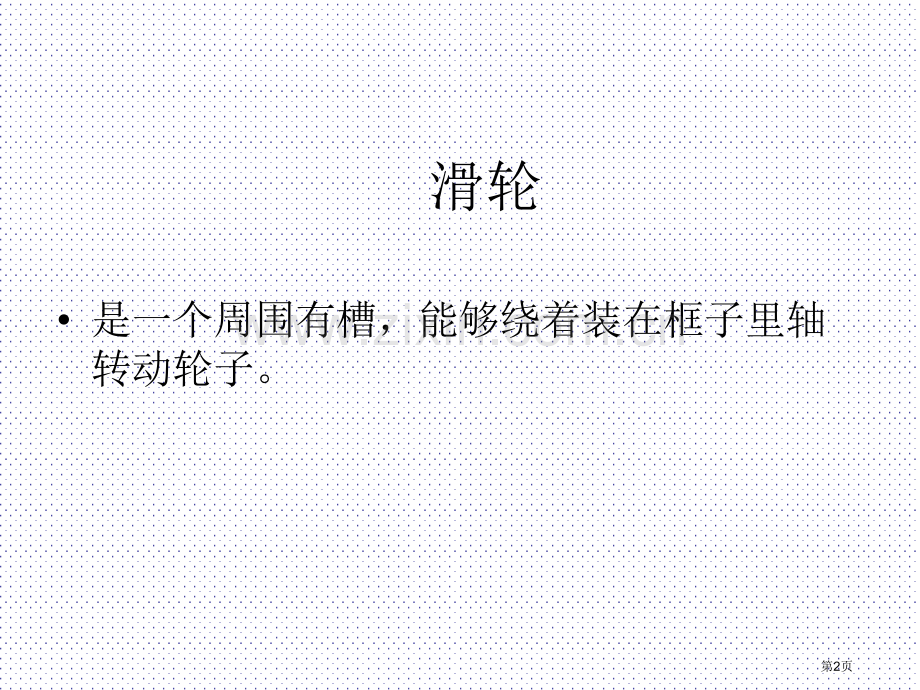

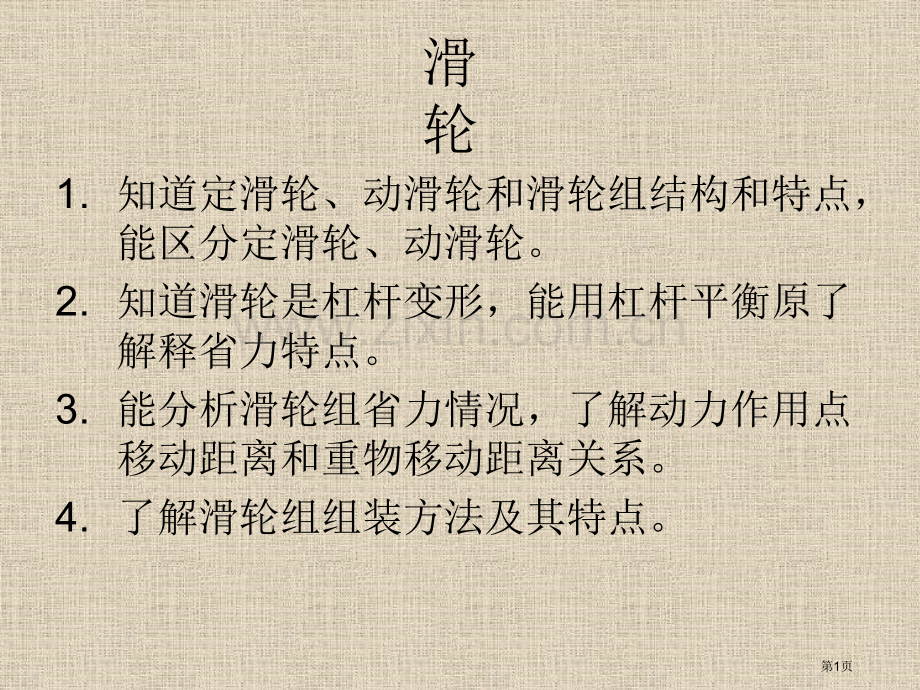

滑轮1.知道定滑轮、动滑轮和滑轮组结构和特点，能区分定滑轮、动滑轮。2.知道滑轮是杠杆变形，能用杠杆平衡原了解释省力特点。3.能分析滑轮组省力情况，了解动力作用点移动距离和重物移动距离关系。4.了解滑轮组组装方法及其特点。第1页 滑轮是一个周围有槽，能够绕着装在框子里轴转动轮子。第2页定滑轮定义：在使用时，转轴固定不动滑轮。实质：是等臂杠杆。（l1=l2，F1=F2）特点：能改变力方向，但不能省力。备注：能改进工作条件，生产中应用广 泛。第3页动滑轮定义：使用滑轮时，转动轴与重物一起移动 滑轮。实质：动力臂是阻力臂两倍杠杆。特点：能省二分之一力，但不能改变力方向 且要费距离。备注：极少单独使用。第4页判断定滑轮、动滑轮依据 滑轮转轴是否移动是判断定滑轮、动滑轮依据：定滑轮转轴位置固定；动滑轮转轴随重物一起移动。第5页滑轮组定义：动滑轮和定滑轮组合。定义：动滑轮和定滑轮组合。特点：既可省力，又能改变力方向，但要费距离。特点：既可省力，又能改变力方向，但要费距离。组装规律：组装规律：“偶定奇动偶定奇动”省力：F=1nG费距离：s=nh(n为直接负担总重力绳子段数，为直接负担总重力绳子段数，即即连在动滑轮上绳子段数。）连在动滑轮上绳子段数。）n是偶数时，绳子始端固定在定滑轮上；是偶数时，绳子始端固定在定滑轮上；n是奇数时，绳子始端固定在动滑轮上。是奇数时，绳子始端固定在动滑轮上。（拉力（拉力F与与总重力总重力G关系）关系）（绳子自由端与动滑轮移动距离关系）（绳子自由端与动滑轮移动距离关系）(n为直接负担总重力绳子段数，为直接负担总重力绳子段数，即连在动滑轮上绳子段数。）即连在动滑轮上绳子段数。）第6页1、按要求画出绳子绕法n=5n=4n=4n=2n=3FFFFF下一张练习：第7页2、使用_滑轮不能省力，但能够改变_；使用_滑轮能够省二分之一力。3、就杠杆力臂长短关系来看，定滑轮实际上就是_杠杆，而动滑轮是_杠杆。4、使用滑轮组时，若动滑轮重和摩擦不计，动滑轮和重物被n股绳子吊起，所用力就是_，其关系是F=_G。5、如图所表示，物体重G=500N，滑轮重10N，当物体G匀速上升时，则挂钩B承受拉力为_N，挂钩A承受_N拉力，拉力F为_N，若绳子自由端向上拉动0.5米，则物体向上移动_m。6、如图所表示，用滑轮组牵引重物在水平地面上匀速移动，已知所用拉力F=100N，滑轮本身重及摩擦不计，则重物与地面间摩擦力是多少牛顿？当物体移动1.5m时，绳子自由端拉过距离是多少？BAFF定力方向动等臂动力臂是阻力臂两倍杠杆1/n重力n分之一5002552550.25分析：F=1/nf则 f=nF=3 100N=300N S自=nS物=3 1.5m=4.5m第8页滑轮组在水平位置例题例1、如图所表示，用此滑轮组匀速拉动放在水平面上物体，若物体重150牛，物体与水平面间摩擦力为30牛，则所需拉力F为_牛。（滑轮重及摩擦均不计）F分析：如图所表示，绳子股数 n=3 则拉力 F=1 1/3 3f f 10例2、如图所表示，物体重力为100N，在大小为20N水平拉力作用下匀速前进，这时物体受到摩擦大小等于_N（滑轮重及摩擦不计）F分析：如图所表示，绳子股数 n=2则摩擦力 f=F10第9页滑轮组在竖直位置例题下一张例1、用一根绳子把图中两个定滑轮和两个动滑轮组成一个最省力滑轮组，若每个滑轮重100N，绳最大承受力为200N，试求：（1）画出滑轮组装配图；（2）用此滑轮组最多能提起多重物体？（不计摩擦）（3）若自由端移动距离为1m，则重物上升高为多少？F分析：（1）两个动滑轮，绳子股数为4或5，又 绳子股数越多越省力，n=5（2）由公式 F=1/n（G 物+G动）得：G物=nF G动=5200N 2100N=800N（3）由S=nh得：h=S/n=1m/5=0.2m第10页;https:/ 武汉装修企业 xrg81yua 向上望，慕容凌娢有点方了。这窗户刚才看着可没有这么高啊在看看直通到窗台上树枝，细吓人，好像轻轻一折就能折断，怎么可能踩上去呢。不过都走到这儿了，要是上不去，实在是丢人，只好试一试了。慕容凌娢决定自己重新选一条路线，毕竟韩哲轩教那种方式，和他本人一样，既浪，又装13，还很危险。慕容凌娢不敢对自己开那种玩笑，她还有好多美食没有吃到呢(古风一言)白衣胜雪，轻踏水面，潺潺溪水送你到我眼前，平素风景因你值得留恋。第087章 老司机撞车慕容凌娢决定自己重新选一条路线，毕竟韩哲轩教那种方式，和他本人一样，既浪，又装13，还很危险。慕容凌娢不敢对自己开那种玩笑，她还有好多美食没有吃到呢另外一边，醉影楼内人来都差不多了。按照程序，显然是让主办方先说几句客套话，然后就是来人开始旁敲侧击相互套近乎。一时间倒是格外热烈气氛。“醉影楼承蒙各位厚爱，今日一聚，定让大家满载而归。”能说出这么自信话人，除了醉影楼百蝶，实在没有他人了。百蝶站在大厅正中台子上，冲着在场人莞尔一笑，台下立刻平静了不少，但还有些小声唏嘘，不过是被百蝶所惊艳了。素色抹胸长裙，外罩月白色长衫，衬托出她完美身材，既能时矜持，又诱人。本就十分妩媚眼眉略施粉黛，妖艳无比，让见了人都不想移开眼睛。然而，百蝶只是轻施一礼便退下，接着不少身着艳丽衣饰，浓妆艳抹歌伎走上了台，数种乐器奏响，配合默契毫无瑕疵，再加上几个伴舞美人，颇有一个歌舞升平。“全都是美女啊。”韩辰耀带着惋惜语气说道，“要不是六弟选此处设宴，我还真不知道京城里有这等仙境呢。”“没想到京城内还有四哥未曾踏足风 流之地，当真是不可思议。”韩哲轩张开折扇，笑得只可意会不可言传。“你这倒是实话。”韩辰耀并无忌惮，接着问道，“再问你一句，一定要如实回答。这地方，你跟着你六哥来过不少次吧？”“确实来过一两次。”韩哲轩看着有些激动韩辰耀，笑着说道，“不过这里好像也没什么好玩，之后就没来过了。”“哦，原来是这么。”韩辰耀看了一眼远处正在和他人交谈韩皓泽，凑近了低声问道，“你六哥来这里，不会只是玩女人吧？”“这我哪儿知道，就算是这么，他也不会让我看见啊。”韩哲轩摆出一幅人畜无害傻笑。“那你还真是听话啊。”韩辰耀意味不明感叹。“他是我哥，我当然要听他。”这话没毛病吧，最少从韩哲轩嘴里说出，毫无违和感。假如慕容凌娢在场，她一定会鬼嚎装，继续装，我单方面宣告下一届奥卡影帝归你了。现在似乎真冷了场，明明两个都不是高冷属性，却成功演绎了什么叫把天聊到第11页
