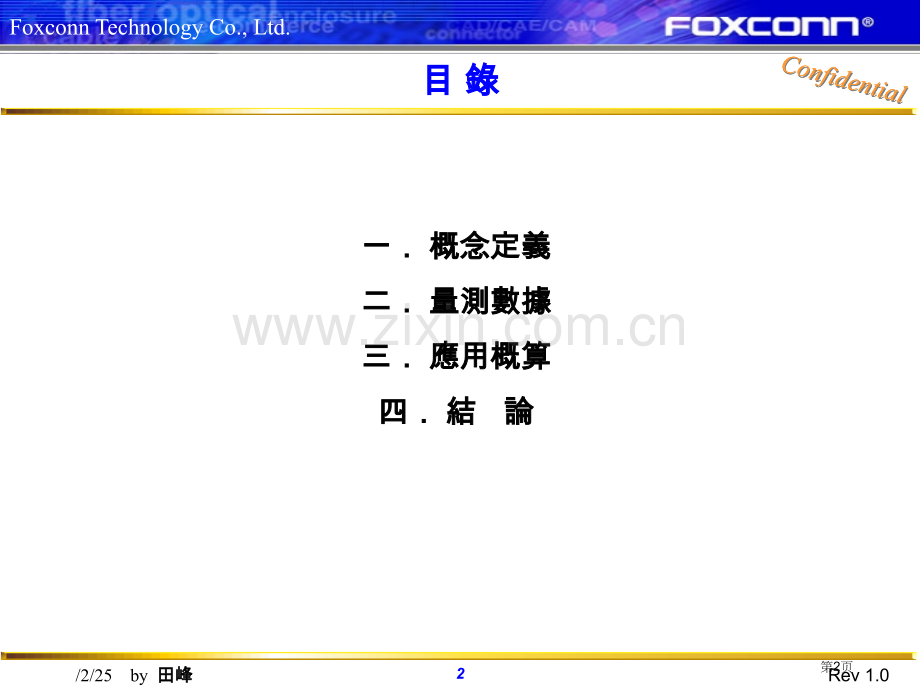

FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidentialRev 1.0室內室內LED燈具配光曲線簡介燈具配光曲線簡介Prepared by :田田 峰峰TAMG_TRD Energy Lab/02/25第1页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential目目 錄錄一一 概念定義概念定義二二 量測數據量測數據三三 應用概算應用概算四四 結結 論論/2/25by田峰田峰2第2页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential概念定義概念定義配光曲線定義配光曲線定義 表示一个灯具或光源发射出光在空间中分布情况。它能够统计灯具光通量、光源表示一个灯具或光源发射出光在空间中分布情况。它能够统计灯具光通量、光源数量、功率、功率因数、灯具效率等信息。数量、功率、功率因数、灯具效率等信息。配光曲線普通採用極座標來表示，因為配光曲線普通採用極座標來表示，因為LED指向性較強，其只要用指向性較強，其只要用0180。極。極座標。座標。按照其對稱性質通常能够分為按照其對稱性質通常能够分為 轴向对称：轴向对称：又被称为旋转对称，指各个方向上配光曲线都是基本对称又被称为旋转对称，指各个方向上配光曲线都是基本对称 对对 称：称：当灯具当灯具C0和和C180剖面配光对称，同时剖面配光对称，同时C90和和C270剖面配光对称时，这剖面配光对称时，这 样配光曲线称为对称配光样配光曲线称为对称配光 非非 对对 称：称：就是指就是指C0-180和和C90-270任意一个剖面配光不对称情况。任意一个剖面配光不对称情况。按照其光束角可分為按照其光束角可分為定義歐標定義歐標1/2光強角；光強角；美標美標1/10光強角；光強角；寬配光寬配光 40 deg.中配光中配光 2040 deg.窄配光窄配光 20 deg./2/25by田峰田峰3第3页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential測試條件測試條件測試燈具測試燈具 FOXCONN 75W室內燈室內燈測試系統測試系統Everfine GO1900 System V1.0.128(分佈式光度計）分佈式光度計）Crange:0360deg.Cinterval:10deg.range:090deg.interval:0.5deg.Testdistance:8.000mTemperature:25deg.Humidity:65.0%C CSensorSensor燈具測試系統技術特征測試系統技術特征測量燈具空間光強分佈曲線、光強數據、區域測量燈具空間光強分佈曲線、光強數據、區域光通量、燈具效率、亮度分佈、利用係數、亮光通量、燈具效率、亮度分佈、利用係數、亮度限制曲線、眩光等級、概算曲線、最大允許度限制曲線、眩光等級、概算曲線、最大允許距离比、有效發光角，上射光通量，下射光通距离比、有效發光角，上射光通量，下射光通量、等照度曲線、等光强曲線等光度參數。量、等照度曲線、等光强曲線等光度參數。/2/25by田峰田峰4第4页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential燈具測試數據燈具測試數據測試 電壓218.7V 電流0.768A 功率165.0W 功率原因0.982燈泡參數燈泡參數光度測試數據光度測試數據出光口面積0.126m2最大光強最大光強cdS/MH(c0/180)0.95標稱功率164w燈具效率燈具效率65.2%S/MH(c90/270)0.95額定電壓218v燈具光通量燈具光通量2446.7lmup(c0-c180)0.0光源光通量3750.0lm照明類別直接dn(c0-c180)33.0%燈泡數量1效率up0up(c180-c360)0.0測試電壓219.0v效率down65.2%dn(c180-c360)32.3%注注1.1.燈具效率用環帶法計算出燈具總光通量與光源光通量之比燈具效率用環帶法計算出燈具總光通量與光源光通量之比 2.2.S/MH燈具照明區域半徑與挂燈高度之比燈具照明區域半徑與挂燈高度之比表表 page 2 of test report/2/25by田峰田峰5第5页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential光通量統計光通量統計光通量光通量Luminous flux(符號符號:,單位單位:lm)光源在單位時間内所發出能量光源在單位時間内所發出能量,其中其中可產生視覺者（人能感覺出来輻射通量）即稱為光通量。可產生視覺者（人能感覺出来輻射通量）即稱為光通量。環帶光通量表環帶光通量表表表2 page 4 of test report測試方法測試方法有積分球法和變角光度計有積分球法和變角光度計法二種。變角光度計法測法二種。變角光度計法測量結果比較精確，不过耗量結果比較精確，不过耗費時間長，普通採用積分費時間長，普通採用積分球法。球法。計算公式計算公式2020F=I(,)sinddI(,)為光強函數；為光強函數；sindd 為微立體角；為微立體角；/2/25by田峰田峰6第6页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential光强度光强度 Luminous intensity(符號符號:I,單位單位:cd)光源在某一方向立体角内之光通量大小光源在某一方向立体角内之光通量大小，I=d/d。光強分佈曲線光強分佈曲線(一一)圖page2oftestreport圖2page8oftestreport/2/25by田峰田峰7第7页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential光強分佈光強分佈(一一)光強值分佈表光強值分佈表(LUMINOUS DISTRIBUTIION INTENSITY DATA)一一表表3 page 10 of test report/2/25by田峰田峰8第8页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential光強分佈光強分佈(二二)光強值分佈表二光強值分佈表二表表4 page 11 of test report/2/25by田峰田峰9第9页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential照度曲線照度曲線照度照度 illuminance(符號符號:E,單位單位:lx)单位被照面上接收到光通量称为照度单位被照面上接收到光通量称为照度，E=d/d。燈燈具具有有效效平平均均照照度度曲曲線線Note:The Curves indicate the illuminated area and the average illumination when the luminaire is at different distance.圖3page2oftestreport圖4page9oftestreport/2/25by田峰田峰10第10页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential應用概算應用概算(一一)照度計算方法照度計算方法利用係數法，概算曲線法，比功率法，逐點計算法等利用係數法，概算曲線法，比功率法，逐點計算法等利用系数法计算工作面上平均照度利用系数法计算工作面上平均照度灯具在使用期间，光源光效逐步降低，灯具也要陈旧脏污，被照场所墙壁和顶棚也有污损可能，从灯具在使用期间，光源光效逐步降低，灯具也要陈旧脏污，被照场所墙壁和顶棚也有污损可能，从而使工作面上光通量有所降低，所以在计算工作面上实际平均照度时，应计入一个小于而使工作面上光通量有所降低，所以在计算工作面上实际平均照度时，应计入一个小于1“减光系数减光系数”。所以工作面上实际平均照度为。所以工作面上实际平均照度为Eav=uKn/A 式中式中 u_利用係數利用係數；K_减光係數减光係數(維護係數維護係數)n_燈數量燈數量；_每盞燈發出光通量每盞燈發出光通量；A_受照房間面積受照房間面積。維護係數維護係數照明裝置在使用一段時間後，在規定表面上平均照度或者亮度與裝置在相同條件下新裝照明裝置在使用一段時間後，在規定表面上平均照度或者亮度與裝置在相同條件下新裝 時在同一表面上所得到平均照度或亮度之比。時在同一表面上所得到平均照度或亮度之比。/2/25by田峰田峰11第11页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential應用概算應用概算(二二)空間利用係數空間利用係數CU(Coefficients of Utilization)用投射到工作面上光通量用投射到工作面上光通量(包含直射光通和多方反射到工作面上光通包含直射光通和多方反射到工作面上光通)与全部光源发出光通与全部光源发出光通量之比来表示，即量之比来表示，即u=u=e/ne/nCU与以下因数相关：与以下因数相关：1)1)与灯具型式、光效和配光曲线相关。与灯具型式、光效和配光曲线相关。2)2)与灯具悬挂高度相关。与灯具悬挂高度相关。悬挂越高，反射光通越多，利用系数也越高。悬挂越高，反射光通越多，利用系数也越高。3)3)与房间面积及形状相关。与房间面积及形状相关。房间面积越大，越靠近于正方形，房间面积越大，越靠近于正方形，则因为直射光通越多则因为直射光通越多,所以利用系数也越高。所以利用系数也越高。4)4)与墙壁、顶棚及地板颜色和洁污情况相关。与墙壁、顶棚及地板颜色和洁污情况相关。颜色越浅，表面越洁净，颜色越浅，表面越洁净，反射光通越多反射光通越多,因而利用系数也越高。因而利用系数也越高。CU確定：確定：利用系数值应按墙壁和顶棚反射系数及房间受照空间特征利用系数值应按墙壁和顶棚反射系数及房间受照空间特征(“(“室空間比）来确定。室空間比）来确定。/2/25by田峰田峰12第12页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential應用概算應用概算(三三)室空間比室空間比RCR(Room Cavity Ratio)一个房间按受照情况下不一样，可分为三个空间：最上面为顶棚空间，工作面以下为地板空间，中一个房间按受照情况下不一样，可分为三个空间：最上面为顶棚空间，工作面以下为地板空间，中间部分则称为室空间。对于装设吸顶灯或嵌入式灯具房间，没有顶棚空间；而工作面为地面房间，间部分则称为室空间。对于装设吸顶灯或嵌入式灯具房间，没有顶棚空间；而工作面为地面房间，则无地板空间。则无地板空间。RCR=5hRC(l+b)/lb hRC-hRC-室空间高度；室空间高度；l-l-房间长度；房间长度；b-b-房间宽度；房间宽度；燈具頂棚空間頂棚空間工作面室空間室空間地板空間地板空間/2/25by田峰田峰13第13页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential應用概算應用概算(四四)空間利用係數表空間利用係數表注注cc-天花板反射率（天花板反射率（反射之光通量对入射之光通量比值反射之光通量对入射之光通量比值）w-牆面反射率牆面反射率 fc-地板反射率地板反射率表表5 page 3 of test report/2/25by田峰田峰14第14页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential應用概算應用概算(五五)牆面和天花板利用係數表牆面和天花板利用係數表注注cc-天花板反射率天花板反射率 w-牆面反射率牆面反射率 fc-地板反射率地板反射率表表6 page 5 of test report/2/25by田峰田峰15第15页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential應用概算應用概算(六六)室利用係數室利用係數(Utilisation Factors)表表室形指數室形指數(Room Index)：表示房間幾何形狀數值。表示房間幾何形狀數值。公式公式 k=ab/(a+b)h k室形指数a房间宽度b房间长度h灯具计算高度表表7 page 7 of test report/2/25by田峰田峰16第16页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential應用概算應用概算(七七)燈具概算曲線燈具概算曲線(Luminaire budgetary estimate diagram)Factor:維護係數維護係數 Hdown:出光口到頂棚距離出光口到頂棚距離 Hwork:工作面高度工作面高度 Ework平均照度平均照度圖5page3oftestreportS燈具間距；燈具間距；H燈具安裝高度；燈具安裝高度；S/H:1.5 特廣照明；特廣照明；/2/25by田峰田峰17第17页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential應用概算應用概算(八八)UGR Table（統一眩光值表）（統一眩光值表）眩光眩光是度量處於視覺環境中照明装是度量處於視覺環境中照明装置發出光对人眼引发不舒适感主观反置發出光对人眼引发不舒适感主观反應心理參量，是評價照明質量主要指應心理參量，是評價照明質量主要指標。標。統一眩光值適用於簡單立方體形房間統一眩光值適用於簡單立方體形房間普通照明設計，燈具均勻等間距佈置普通照明設計，燈具均勻等間距佈置且為雙對稱配光，觀測者位置普通在且為雙對稱配光，觀測者位置普通在縱向和橫向牆中點，視線水平朝前觀縱向和橫向牆中點，視線水平朝前觀測。測。眩光計算方法眩光計算方法查表法，公式計算法，眩光限制曲線法查表法，公式計算法，眩光限制曲線法S燈具間距燈具間距H燈具安裝高度與觀察者眼睛高度差燈具安裝高度與觀察者眼睛高度差表表8 page 6 of test report/2/25by田峰田峰18第18页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential應用概算應用概算(九九)古斯古斯(Guth)位置指數表位置指數表UGR=8lg(0.25/Lb)(La2*/p2)Lb-背景亮度背景亮度 La-視野方向每個燈具亮度視野方向每個燈具亮度 -每個燈具發光部分對觀測者眼每個燈具發光部分對觀測者眼 睛形成立體角睛形成立體角 p -每個單獨燈具古斯位置指數每個單獨燈具古斯位置指數UGR 計算公式計算公式/2/25by田峰田峰19第19页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential結結 論論 本文對本文對LED配光曲線定義和分類作了基本介紹，同時結合配光曲線定義和分類作了基本介紹，同時結合FOXCONN 75WLED室內燈配光測試報告，對光通量，光強分佈，室內燈配光測試報告，對光通量，光強分佈，照度，概算曲線，眩光值等作了說明。在應用概算方面，對照度照度，概算曲線，眩光值等作了說明。在應用概算方面，對照度計算，眩光計算及其計算過程中包括到參量定義或表示意義作了計算，眩光計算及其計算過程中包括到參量定義或表示意義作了比較詳細解釋。比較詳細解釋。通過本報告能够初步了解配光曲線意義及照明設計應用中需要通過本報告能够初步了解配光曲線意義及照明設計應用中需要注意問題，同時文中公式或者數據對照明設計過程中碰到問題也注意問題，同時文中公式或者數據對照明設計過程中碰到問題也含有參考價值。含有參考價值。/2/25by田峰田峰20第20页FoxconnTechnologyCo.,Ltd.ConfidentialConfidentialRev 1.0ConfidentialConfidential參考文獻參考文獻1.照明中國網照明中國網,http:/www.zm- 3.首都科技網首都科技網http:/，CIE統一眩光值介紹統一眩光值介紹4.光行天下，光行天下，http:/，燈具配光曲線問題，燈具配光曲線問題5.照明技術網照明技術網,http:/,初識配光曲線初識配光曲線6.照明設計師照明設計師,http:/,燈具配光曲線燈具配光曲線7.光學設計網光學設計網,http:/,照明知識照明知識8.供配電教學網供配電教學網,http:/,電器照明電器照明9.金輝安防同盟金輝安防同盟,http:/,照度計算方法照度計算方法10.照明技術網照明技術網,http:/,照度計算研究探討照度計算研究探討/2/25by田峰田峰21第21页
