液压滑模施工.ppt

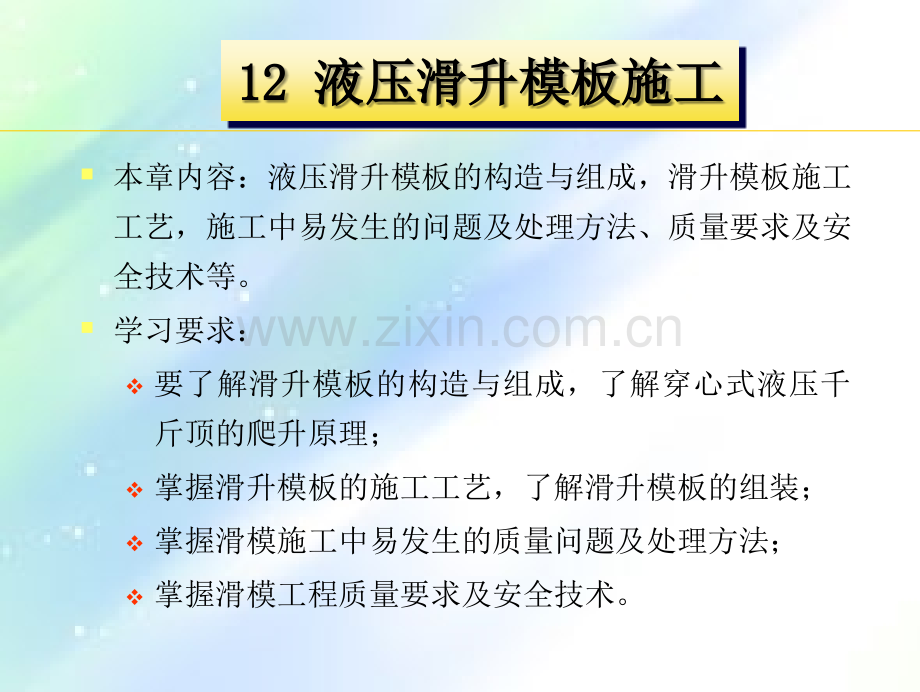

12 12 液压滑升模板施工液压滑升模板施工本章内容：液压滑升模板的构造与组成，滑升模板施工工艺，施工中易发生的问题及处理方法、质量要求及安全技术等。学习要求：v要了解滑升模板的构造与组成，了解穿心式液压千斤顶的爬升原理；v掌握滑升模板的施工工艺，了解滑升模板的组装；v掌握滑模施工中易发生的质量问题及处理方法；v掌握滑模工程质量要求及安全技术。12.1 滑升模板的构造与组成滑升模板的构造与组成本本 章章 内内 容容12.2 滑升模板施工工艺滑升模板施工工艺12.3 施工中易出现的问题及施工中易出现的问题及处理方法处理方法12.4 质量要求及安全措施质量要求及安全措施End End 滑模装置主要包括模板系统、操作平台系统、提升机具系统三部分，如图图12.112.1所示。12.1 12.1 滑升模板的构造滑升模板的构造与组成与组成模板按其材料不同有钢模板、木模板、钢木组合模板等，一般以钢模板为主。钢模板可采用22.5mm厚的钢板冷压成型，或用22.5mm厚的钢板与角钢肋条制成，角钢肋条的规格不小于304。为方便施工，保证施工安全，外墙外模板的上端比内模板可高出150200mm。12.1.1 12.1.1 模板系统模板系统 12.1.1.112.1.1.1模板模板围圈的主要作用：使模板保持组装好后的形状，并将模板和提升架连成整体。围圈应有一定的强度和刚度，一般可采用 70 80，810或I10制作。围圈与连接件及围圈桁架构造如图图12.2所示。12.1.1.212.1.1.2围圈围圈提升架的作用：主要是控制模板和围圈由于混凝土侧压力和冲击力而产生的向外变形，承受作用在整个模板和操作平台上的全部荷载，并将荷载传递给千斤顶。同时，提升架又是安装千斤顶，连接模板、围圈以及操作平台形成整体的主要构件。提升架的构造形式：在满足以上作用要求的前提下，结合建筑物的结构形式和提升架的安装部位，可以采用不同的形式。不同结构部位的提升架构造示意图如图图12.312.3所示。12.1.1.312.1.1.3提升架提升架操作平台系统主要包括：主操作平台、外挑操作平台、吊脚手架等。在施工需要时，还可设置上辅助平台。它是供材料、工具、设备堆放和施工人员进行操作的场所，如图图12.412.4所示。12.1.2 12.1.2 操作平台系统操作平台系统 主操作平台既是施工人员进行施工操作的场所，也是材料、工具、设备堆放的场所。故操作平台的设计，要考虑既能揭盖方便，结构又要牢稳可靠。一般，提升架立柱内侧的平台板采用固定式，提升架立柱外侧的平台板采用活动式。如图图12.512.5所示。12.1.2.112.1.2.1主操作平台主操作平台内外吊脚手架的作用：检查混凝土质量、表面装饰以及模板的检修和拆卸等工作。吊脚手架的主要组成部分：吊杆、横梁、脚手板、防护栏杆等。如图图12.6所示。12.1.2.212.1.2.2内外吊脚手架内外吊脚手架提升机具系统的组成：支承杆、液压千斤顶及液压控制系统(液压控制台)和油路等。提升机具系统的工作原理：由电动机带动高压油泵，将油液通过换向阀、分油器、截止阀及管路输送给各千斤顶，在不断供油回油的过程中使千斤顶的活塞不断地被压缩、复位，通过千斤顶在支承杆上爬升而使模板装置向上滑升。液压控制装置原理图如图图12.712.7所示。12.1.3 12.1.3 提升机具系统提升机具系统 （1）液压千斤顶 液压千斤顶又称穿心式液压千斤顶，其中心穿支承杆，在给千斤顶供油和回油的周期性作用下向上滑升。钢珠式液压千斤顶的构造及顶升过程如图图12.8所示。（2）支承杆支承杆的直径要与所选的千斤顶的要求相适应。为节约钢材，采用加套管的工具式支承杆时，应在支承杆外侧加设内径比支承杆直径大25mm的套管，套管的上端与提升架横梁的底部固定，套管的下端与模板底平，套管外径最好做成上大下小的锥度，以减小滑升时的摩阻力。工具式支承杆的底部一般用钢靴或套管支承。工具式支承杆的套管和钢靴如图图12.9所示。支承杆的接长方法有两种：v在支承杆下面接长在支承杆顶端滑过千斤顶上卡头后，从千斤顶上部将接长支承杆插入千斤顶，使新插入的支承杆顶实原有支承杆顶面，待支承杆接头从千斤顶下面滑出后，立即将接头四周点焊固定。v在千斤顶上面接长接长的方法有榫接、剖口焊接和丝扣连接，如图图12.1012.10所示。（3）液压控制装置液压控制装置：又称液压控制台，是提升系统的心脏。液压控制装置的组成：能量转换装置(电动机、高压泵等)、能量控制和调节装置(换向阀、溢流阀、分油器等)、辅助装置(油箱、油管等)三部分。（1）组装前的准备工作 滑模基本构件的准备工作，应在建筑物的基础底板(或楼板)的混凝土达到一定强度后进行；组装前必须清理现场，设置运输通道和施工用水、用电线路，理直钢筋等；12.2 12.2 滑升模板施工工艺滑升模板施工工艺12.2.1 12.2.1 滑模的组装滑模的组装 按布置图的要求，在组装现场弹出建筑物的轴线及模板、围圈、提升架、支承杆、平台桁架等构件的中心线。同时在建筑物的基底及其附近，设置观测垂直偏差的中心桩或控制桩以及一定数量的标高控制点；准备好测量仪器及组装工具等；模板、围圈、提升架、桁架、支承杆、连接螺栓等运至现场除锈刷漆；滑模的组装必须在统一指挥下进行，每道工序必须有专人负责。（2）组装顺序 搭设临时组装平台，安装垂直运输设施；安装提升架；安装围圈(先安装内围圈，后安装外围圈)，调整倾斜度；绑扎竖向钢筋和提升架横梁以下的水平钢筋，安设预埋件及预留孔洞的胎模，对工具式支承杆套管下端进行包扎；安装模板，宜先安装角模后安装其他模板；安装操作平台的桁架、支撑和平台铺板；安装外操作平台的支架、铺板和安全栏杆等；安装液压提升系统、垂直运输系统及水、电、通讯、信号、精度控制和观察装置，并分别进行编号、检查和试验；在液压系统试验合格后，插入支承杆；安装内外吊脚手架及挂安全网；在地面或横向结构面上组装滑模装置时，应待模板滑升至适当高度后，再安装内外吊脚手架。滑模装置组装的允许偏差如表表12.1所示。表表12.1 滑模装置组装的允许偏差滑模装置组装的允许偏差内容内容允许偏允许偏 差差(mm)模板结构轴线与相应结构轴线位置模板结构轴线与相应结构轴线位置3围圈位置偏差围圈位置偏差 水水 平平 方方 向向 垂垂 直直 方方 向向 33提升架的垂直偏差提升架的垂直偏差 平面内平面内平面外平面外 32安放千斤顶的提升架横梁相对标高偏差安放千斤顶的提升架横梁相对标高偏差 5考虑倾斜度后模板尺寸的偏考虑倾斜度后模板尺寸的偏差差 上口上口下口下口-1+2千斤顶安装位置的偏差千斤顶安装位置的偏差 提升架平面内提升架平面内提升架平面外提升架平面外 55圆模直径、方模边长的偏差圆模直径、方模边长的偏差 5相邻两块模板平面平整偏差相邻两块模板平面平整偏差 2滑模组装完毕并经检查合格后，即可进入滑模施工阶段。滑升模板施工程序如图图12.11所示。12.2.2 12.2.2 滑模施工滑模施工 横向钢筋的长度不宜大于7m；竖向钢筋直径小于或等于12mm时，其长度不宜大于8m，一般与楼层高度一致。钢筋绑扎应与混凝土的浇筑及模板的滑升速度相配合，在绑扎过程中，应随时检查，以免发生差错。每层混凝土浇筑完毕后，在混凝土表面上至少应有一道绑扎好的横向钢筋作为后续钢筋绑扎时参考。竖向钢筋绑扎时，应在提升架的上部设置钢筋定位架，以保证钢筋位置准确。12.2.2.112.2.2.1钢筋和预埋件钢筋和预埋件 双层配筋的墙体结构，双层钢筋之间绑扎后应用拉结筋定位。支承杆作为结构受力筋时，其设计强度宜降低10%25%，接头的焊接质量必须与钢筋等强。梁的横向钢筋可采取边滑升边绑扎的方法，为便于绑扎，可将箍筋做成上部开口的形式，待水平钢筋穿入就位后再将上口封闭扎牢。预埋件的留设位置、数量、型号必须准确。（1）混凝土的配制 用于滑模施工的混凝土，除应满足设计所规定的强度、耐久性等要求外，尚应满足滑模施工的要求。（2）混凝土凝结时间和出模强度的控制 为减少混凝土对模板的摩阻力，保证出模混凝土的质量，必须根据滑升速度等控制混凝土的凝结时间，使出模混凝土达到最优出模强度。12.2.2.212.2.2.2混凝土施工混凝土施工（3）混凝土的浇筑浇筑混凝土时，应合理地划分区段，使浇筑时间大致相等。浇筑时，应严格执行分层浇筑、分层振捣、均匀交圈的方法，使每一浇筑层的混凝土表面基本保持在同一水平面上，并应有计划、均匀地变换浇筑方向。（1）初升阶段初浇混凝土高度达到600700mm，并且对滑模装置和混凝土的凝结状态进行检查，从初浇开始，经过34h后，即可进行试滑，此时将全部千斤顶升起5060mm(12个千斤顶行程)。试滑的目的是观察混凝土的凝结情况，判断混凝土能否脱模，提升时间是否适宜等。12.2.2.3 12.2.2.3 模板的滑升模板的滑升（2）正常滑升阶段正常滑升阶段是滑升模板施工的主要阶段。正常滑升的初期提升速度应稍慢于混凝土的浇筑速度，以便入模混凝土的高度能逐步接近模板上口。当混凝土距模板上口50100mm时，即可按正常速度提升。当支承杆无失稳可能时，模板的滑升速度可按下式计算：(式12.1)式中V模板滑升速度，m/h；H模板高度，m；h每个浇筑层厚度，m；a混凝土浇满后，其表面距模板上口的距离，取 0.050.1m；T混凝土达到出模强度所需时间，h。（3）末升阶段当模板滑升至距建筑物顶部1m左右时，应放慢提升速度，在距建筑物顶部200mm标高以前，随浇筑随做好抄平、找正工作，以保证最后一层混凝土均匀交圈，确保顶部标高及位置准确。水平度的观测，可采用水准仪、自动水平激光测量仪等。控制水平度较为有效且普遍采用的方法之一是限位卡调平。如图图12.12所示。12.2.312.2.3 滑模施工的精度控制滑模施工的精度控制 12.2.3.112.2.3.1水平度的观测与控制水平度的观测与控制其方法有两种：一种是与普通经纬仪相似，即从设在滑模转角处的标尺上观看光斑的所在位置(图图12.13)来确定垂直度；另一种方法是将激光铅直仪设在地面上(图图12.14)在操作平台上对应处设一激光靶，激光靶可用毛玻璃或在玻璃上附一层描图纸，绘十字线和同心圆环线，这样就可在操作平台上通过激光靶直接测出垂直偏差的方向和数值。12.2.3.212.2.3.2垂直度的观测与控制垂直度的观测与控制 当检查出垂直偏差较大时，要查明原因，及时纠偏。常用的纠偏方法有平台倾斜调整法、施加外力调整法等。（1）平台倾斜调整法 （2）施加外力调整法这是利用撑杆顶轮来强制纠正建筑物倾斜的方法，如图图12.15所示。门窗洞口及孔洞的留设方法有以下几种：（1）框模法 框模法是门、窗后塞口预留洞口的方法。安装时，按设计要求的位置放置，并与结构构件内的钢筋连接固定，如图图12.16所示。（2）堵头模板法 当预留孔洞较大或不设门窗时，可采用在孔洞位置滑模中设置堵头板的方法。12.2.412.2.4 门窗洞口及孔洞的留设门窗洞口及孔洞的留设 （3）预制混凝土挡板法 当利用工程的门窗框作框模，随滑随安装时，在门窗框的两侧及顶部设置预制钢筋混凝土挡板。（4）小孔洞的留设 对较小的预留孔洞，可先按孔洞的尺寸及形状，用钢材、木材或聚苯乙烯泡沫塑料等制成空心或实心的胎模放于设计需留孔洞的位置。（1）加衬模法（2）调整围圈法（3）衬模与调整围圈结合法 上述两种方法的模板空滑高度较大，支承杆脱空长度也较大，需要对支承杆进行加固处理。为此，可采取二者相结合的处理方法，如图图12.17所示。（4）调整提升架立柱法12.2.512.2.5 变截面的处理变截面的处理12.2.5.112.2.5.1墙体变截面处理墙体变截面处理图图12.18所示为柱子变截面示意图。12.2.5.212.2.5.2柱子变截面处理柱子变截面处理这种施工方法是滑模施工一层墙体，随即进行梁、板等结构的施工，如此逐层进行。为保证滑模装置的稳定，当楼板为双向板时，则内外模板均需脱空；此时，电梯井、楼梯间部分内侧模板，以及建筑物的外墙外侧模板的下端，包括提升架立柱至少加长到使其模板与墙体接触部分的高度在200mm以上而与墙体嵌固。如图图12.19所示。12.2.612.2.6 水平结构施工水平结构施工12.2.6.112.2.6.1逐层封闭法逐层封闭法（1）楼板与墙体的连接一般采用钢筋混凝土键连接。如图图12.20所示。（2）楼板模板的支设方法在已滑升浇筑完的梁或墙的楼板位置上，利用钢销作临时支承支设模板，逐层从下至上施工。亦可利用多立柱的方法支设楼板模板。12.2.6.212.2.6.2先滑墙体，楼板跟随施工法先滑墙体，楼板跟随施工法 先滑墙体楼板降模施工：是将墙体连续滑升到顶或滑升至810层作为一个降模施工层，在底层按每个房间组装好模板，用卷扬机或其他提升工具将模板提升至所需位置，再用吊杆悬吊在墙体预留孔洞中的横梁上并调整好标高后，即可进行该层楼板的施工。12.2.6.312.2.6.3先滑墙体，楼板降模施工法先滑墙体，楼板降模施工法（1）支承杆在混凝土内部弯曲处理时，先暂停使用该千斤顶，并立即卸荷，然后将弯曲处的混凝土清除，露出弯曲的支承杆。若弯曲不大，可在弯曲处加焊一根直径与支承杆相同的钢筋，或用带钩的螺栓加固；若失稳弯曲严重，则将弯曲部分切断，加以帮条焊。如图图12.21所示。12.3 12.3 施工中易出现的问题施工中易出现的问题及处理方法及处理方法12.3.1 12.3.1 支承杆弯曲支承杆弯曲 （2）支承杆在混凝土上部弯曲失稳弯曲不大时，可加焊一段与支承杆直径相同的钢筋；失稳弯曲很大时，则应将支承杆弯曲部分切断，加以帮条焊；失稳弯曲很大而且较长时，则需另换支承杆，新支承杆与混凝土接触处加垫钢靴，将新支承杆插入到套管中。如图图12.22所示。在撤换、回收时应注意以下几点：撤换支承杆应分区段进行，每个区段每次只能撤换一根支承杆，严禁相邻两根以上的支承杆同时撤换；撤掉一根时，必须及时补上一根新的支承杆，新补上的支承杆必须垫实牢靠；12.3.2 12.3.2 支承杆的撤换回收支承杆的撤换回收 如支承杆间距较大，撤换支承杆前，应对模板的纵向刚度进行检查，若纵向刚度不足，应采取加强措施；当钢筋混凝土梁下层支承杆回收后，上层支承杆仍需保留使用时，下层应进行临时支撑；工具式支承杆的回收，可在滑模施工结束后一次拔出，也可在中途停歇时分批拔出；分批拔出时，应按实际荷载确定每批拔出的数量，并不得超过总数的1/4；墙板结构中，内外墙交接处的支承杆不宜拔出。滑模工程的验收应按混凝土结构工程施工质量验收规范（GB502042002）进行。滑模施工工程结构的允许偏差见表表12.2所示。滑模施工的安全工作，除应遵循一般的安全操作要求外，还需根据滑模施工的特点，制定有效的安全与保护措施。12.4 12.4 质量要求及安全措施质量要求及安全措施表表12.2 滑模施工工程结构的允许偏差滑模施工工程结构的允许偏差项目项目允许偏允许偏 差差(mm)轴线间的相对位移轴线间的相对位移5圆形筒壁结构圆形筒壁结构直径偏差直径偏差该截面筒壁直径该截面筒壁直径1%，并不得超，并不得超过过40标高标高每层每层全高全高1030垂直度垂直度 每层每层层高小于或等于层高小于或等于5m层高大于层高大于5m 5层高的层高的0.1%全高全高高度小于高度小于10m高度大于或等于高度大于或等于10m 10高度的高度的0.1%，并不得大于，并不得大于50 墙、柱、梁、壁截面尺寸偏差墙、柱、梁、壁截面尺寸偏差+10-5表面平整表面平整(2m靠尺检靠尺检查查)抹灰抹灰不抹灰不抹灰 85门窗洞口及预留洞口的位置偏差门窗洞口及预留洞口的位置偏差 15预埋件位置偏差预埋件位置偏差 20
