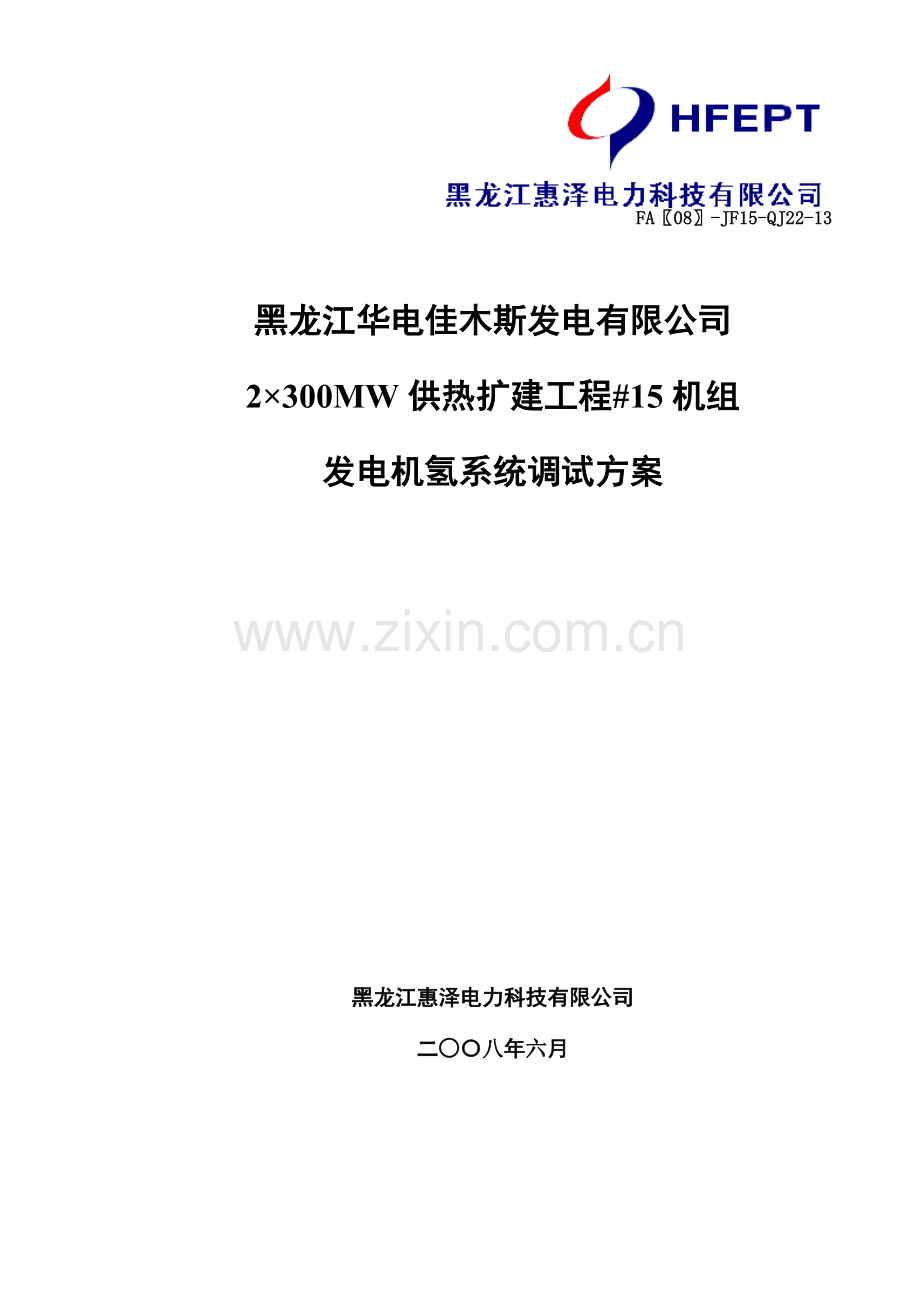

发电机氢系统调试方案.doc

FA〖08〗-JF15-QJ22-13

黑龙江华电佳木斯发电有限公司
2×300MW供热扩建工程#15机组
发电机氢系统调试方案

黑龙江惠泽电力科技有限公司
二○〇八年六月

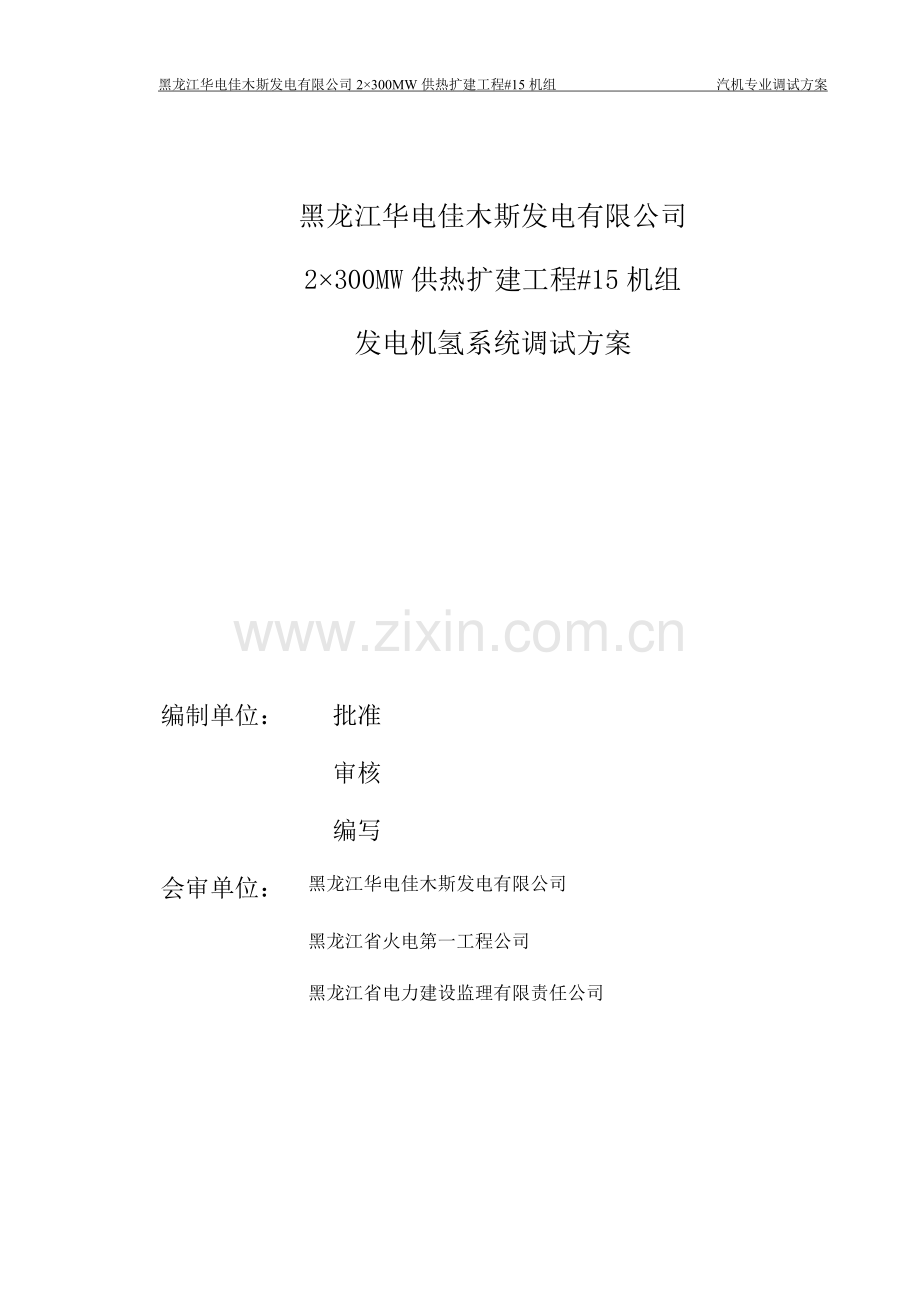

黑龙江华电佳木斯发电有限公司2×300MW供热扩建工程#15机组 汽机专业调试方案

黑龙江华电佳木斯发电有限公司
2×300MW供热扩建工程#15机组
发电机氢系统调试方案

编制单位：
批准

审核

编写

会审单位：
黑龙江华电佳木斯发电有限公司

黑龙江省火电第一工程公司

黑龙江省电力建设监理有限责任公司

目 录
1 编制依据 6
2 调试目的 6
3 调试对象及范围 6
4 调试方法及工艺流程 7
5 系统调试前应具备的条件及准备工作 7
6 调试步骤、作业程序 7
7 调试验评标准 9
8 所用仪器设备 9
9 环境、职业健康安全风险因素控制措施 9
10 组织分工 10

1 编制依据
1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）及相关规程》；
1.2 《电力建设施工及验收技术规范汽轮机机组篇（1992年版）》；
1.3 《火电工程启动调试工作规定》；
1.4 《火电工程调整试运质量检验及评定标准（2001年版）》；
1.5 《电力建设工程调试定额（2002年版）》；
1.6 《电力基本建设工程质量监督规定》；
1.7 《汽轮机启动调试导则》（2004年版）；
1.8 设计院设计施工图；
1.9 哈尔滨电机有限责任公司《汽轮发电机氢气控制系统使用说明书》；
1.10 哈尔滨电机厂有限责任公司《气体系统原理图》。
2 调试目的
对氢系统及其辅助设备和相关管道系统进行调整并考核动态运行性能，确认其性能符合制造、设计及生产要求，能满足机组的运行需要。
3 调试对象及范围
3.1 设备参数
额定氢气工作压力：0.30MPa
氢气纯度： ≥ 98%
氢气湿度： ≤ 4克/米3
报警纯度：≤ 92%
每天允许泄漏量： 10 m3 （折合至标准大气压下）
氢冷器出口冷氢温度： 45℃
发电机内氢气温度限值： 75℃

3.2 调试系统和范围
氢系统

4 调试方法及工艺流程
流程见哈尔滨汽轮发电机有限公司《气体系统原理图》
5 系统调试前应具备的条件及准备工作
5.1 试转系统和范围内的设备、管道与阀门已按设计图纸要求安装完毕，并经检验合格，安装技术记录齐全，并办理签证，现场环境符合要求。
5.2 密封油系统已具备投运条件。
5.3 氢、油、水工况监测柜投入。
5.4 各有关的手动、电动及气动阀门经逐个检查、调整、试验，动作灵活、方向正确，并已命名挂牌，处于备用状态。
5.5 发电机风压试验结束并签证验收完毕。
5.6 试运系统中监视和控制仪表均安装完毕、校验合格，工作正常。
5.7 二氧化碳汇流排有必要的防结霜措施。
5.8 氢系统联锁保护试验合格。
6 调试步骤、作业程序
本机组采用中间介质置换法充氢。即利用二氧化碳置换发电机内的空气（或氢气），然后又用氢气（或空气）置换二氧化碳气体，使发电机内在气体置换时，空气、氢气不直接接触，因而不会形成具有爆炸浓度的空气、氢气混合气体。
以下所操作阀门编号为哈尔滨汽轮发电机有限公司《气体系统原理图（OEA.349.212）》上所标识的编号。
6.1 用二氧化碳置换空气
6.1.1 在置换开始以前，检查以下各项内容：
确认密封油系统运行正常，密封瓦处建立正常油压
确认气体采样、分析已经准备好
氢油水系统工况监测柜投入
检查氢气和二氧化碳气体数量足够使用
6.1.2 开启阀门50-1、50-3，关闭阀门25-6，氢气流管通大气。
6.1.3 关闭阀门25-1、25-2、25-3、25-4、25-5，隔离氢气源。
6.1.4 关闭25-8、50-4，开启阀门40-1，将二氧化碳气源接通到底部汇流管。
6.1.5 开启二氧化碳瓶出口至二氧化碳汇流排隔离门，向发电机充二氧化碳。
6.1.6 在二氧化碳充入发电机期间，二氧化碳汇流排上的所有阀门应完全开足，以防阀门结冻。观察二氧化碳进气管道上的结霜情况，注意离发电机连接处至少3米以上的二氧化碳进气管上不应有霜，保证二氧化碳是以完全气态进入发电机。
6.1.7 当二氧化碳充入发电机时，定期取样，需要向发电机内充入约2-2.5倍发电机和管道容积的二氧化碳。
6.1.8 逐一开启氢气分析器进出口门，氢气干燥器进出口排污门，氢气湿度仪进出口门、油水报警器进出口排污门等，排放死角空气，排气2分钟后关闭。
6.1.9 当二氧化碳纯度超过85%，关闭二氧化碳瓶出口置二氧化碳汇流排隔离门。
6.1.10 关闭二氧化碳进气门40-1、50-2。
6.1.11 关闭阀门50-2，置换结束。
6.2 用氢气置换二氧化碳
6.2.1 开启阀门25-8、50-2，将二氧化碳流管通大气。
6.2.2 检查氢源压力满足要求，开启供氢阀25-1和50-1。
6.2.3 开启补氢阀25-3或通过减压阀（前后阀为25-4、25-5）向发电机内充氢。
6.2.4 联系化学定期取样，需要充入约2.5-3倍发电机和管道容积的氢气。
6.2.5 逐一开启氢气分析器进出口门，氢气干燥器进出口排污门，氢气湿度仪进出口门、油水报警器进出口排污门等，排放死角可能积聚的二氧化碳，排气2分钟后关闭。
6.2.6 氢气纯度达95%后，关闭二氧化碳排气门25-8及总排泄阀50-2。
6.2.7 逐渐将发电机内氢压提升至0.30MPa，同时注意密封油压力自动跟踪调节应正常，油氢差压在0.085±0.01MPa。
6.2.8 必要的话，根据氢温及时投入冷却水调节阀“自动”调节。
6.2.9 关闭充氢总门25-1及25-3、25-4、25-5，充氢结束。
6.3 用二氧化碳置换氢气
6.3.1 关闭充氢总门25-1及25-3、25-4、25-5。
6.3.2 开排氢阀50-1和50-3，将发电机氢压降至0.01MPa，注意密封油压力自动跟踪降低；
6.3.3 关闭二氧化碳排放门25-8，打开充二氧化碳总门40-1及50-2，使二氧化碳进气管道接通到发电机的底部汇流管。
6.3.4 开二氧化碳瓶出口至二氧化碳瓶汇流排间的阀门向发电机充二氧化碳，注意离发电机至少3米的二氧化碳进气管上不应有霜。
6.3.5 当二氧化碳充入发电机时，定期取样，需要向发电机内充入约1.5-2倍发电机和管道容积的二氧化碳。
6.3.6 逐一开启氢气分析器进出口门，氢气干燥器进出口排污门，氢气湿度仪进出口门、油水报警器进出口排污门等，排放死角氢气，排气2分钟后关闭。
6.3.7 当二氧化碳纯度超过95%，关闭排氢阀50-1和50-3，关闭二氧化碳瓶出口置二氧化碳汇流排隔离门。
6.3.8 关闭二氧化碳进气门40-1。
6.3.9 关闭阀门50-2，置换结束。
6.3.10 如发电机转子停止转动，此可停发电机密封油系统。
6.4 用压缩空气置换二氧化碳
6.4.1 开启阀门50-2、25-8，关闭阀门40-1，将底部汇流管接通排气管。
6.4.2 开启阀门25-6、50-1，连通压缩空气气源管道，向发电机内充空气。
6.4.3 联系化学定期取样。
6.4.4 依次开启各排污阀排放2分钟后关闭。
6.4.5 持续充空气必须不少于1小时，当二氧化碳纯度小于15%的时候可停止排气。
6.4.6 关闭阀门50-2、25-8和50-1、25-6，置换结束。
7 调试验评标准
系统性能符合设计要求，能够满足机组长期稳定运行需要。
8 所用仪器设备
无特殊要求。
9 环境、职业健康安全风险因素控制措施
9.1 所有工作人员应着装规范整齐，配戴安全帽，电气操作人员应穿绝缘鞋。
9.2 试运现场，禁止吸烟，试验中产生的生产和生活垃圾应由专人负责清理打扫。
9.3 所有参加本次试运人员应学习本措施，并熟悉系统和设备的运行规程。试运前要任务明确，试运时要精力集中，服从统一指挥，不得擅自离开自己的岗位，如要改动接线或更动设备，一定要事先征得试验负责人同意。
9.4 试运中如发现异常要及时汇报，如遇设备操作问题，应听从调试人员指挥。
9.5 试运中若发生事故等紧急情况，试运和操作人员可不经请示，断开试验电源。
9.6 严格执行操作票、工作票制度，防止电气误操作。临时电源应有明确标示，并做好隔离工作，试验完成后及时恢复。
9.7 在整个试运过程中，每个参加试运的人员和与试运有关的人员始终应遵守《电力安全工作规程》的有关规定，不得违反。所有人都有权有责任制止任何违反电力安全规程的行为。
9.8 按照氢气系统运行规程要求进行操作，执行动火工作票制度。
9.9 发电机置换气体应在转子静止或盘车状态下进行。发电机转动或充气时必须保证密封瓦的供油，并注意监视密封油压。
9.10 充氢或排氢时应控制气体压力，以免因气流速度太快而使管路变径处出现高热点危及安全。
9.11 氢气、压缩空气、二氧化碳均需从气体控制站上专设的入口引入，不允许弄错。
9.12 现场特别是排空管附近禁止明火。
9.13 置换气体过程中，气体排出管路及气体不易流通的死区，特别是氢气干燥器和发电机液位信号器等处应勤排放，最后均应取样化验，各处都要符合要求。
9.14 发电机充氢后且机组正常运行情况下，为保证氢气质量，除去氢气中的水分，须投入氢气干燥装置。
9.15 操作阀门时所用的扳手为铜扳手。

10 组织分工
10.1 组织形式：
成立系统调试领导小组，下设现场指挥和设备验收组、运行操作组、调试组、检修组、消防组。其示意图如下：

10.2 各机构职责：
10.2.1 领导小组职责：审定和批准闭式循环冷却水系统调试技术措施；检查系统条件，协调各方面工作；研究调试期间发生的问题，安排试运步骤。
10.2.2 现场指挥职责：执行领导小组的决定；根据各职能组在试运前的检查、操作和调试的准备情况，安排试运过程；指挥并协调各职能组现场工作。
10.2.3 设备验收组职责：审核有关设备的调试报告；审定有关设备的运行条件；监督设备的运行性能和调试工作的质量。
10.2.4 运行操作组职责：执行试运行操作并监视设备运行状态。
10.2.5 调试组职责：调试准备和试运期间的试验工作；分析研究调试中的技术问题。
10.2.6 检修组职责：维护检查试运设备以保证设备具备试运条件；抢修试运期间可能发生的设备故障和缺陷。
10.2.7 消防组职责：负责审查系统试运范围内的消防设施应符合有关规定的要求，一旦发生火情,立即组织采取有效的抢救措施。
10.3 各单位分工：
系统试运工作在试运领导小组领导下由黑龙江惠泽电力科技有限公司、黑龙江省火电第一工程公司、黑龙江华电佳木斯发电有限公司和黑龙江省电力监理有限公司分工合作、互相配合、共同进行。按照部颁新《启规》及调试合同有关规定，系统所属范围内设备的单体调试工作由安装单位负责，调试单位参加。以后的分系统调试则由调试单位负责，安装单位及其它有关单位参加配合。系统调试应在试运行组的统一指挥下进行，由本系统调试专业组负责实施，汽机专业牵头，电气、仪控及其它有关专业配合。
