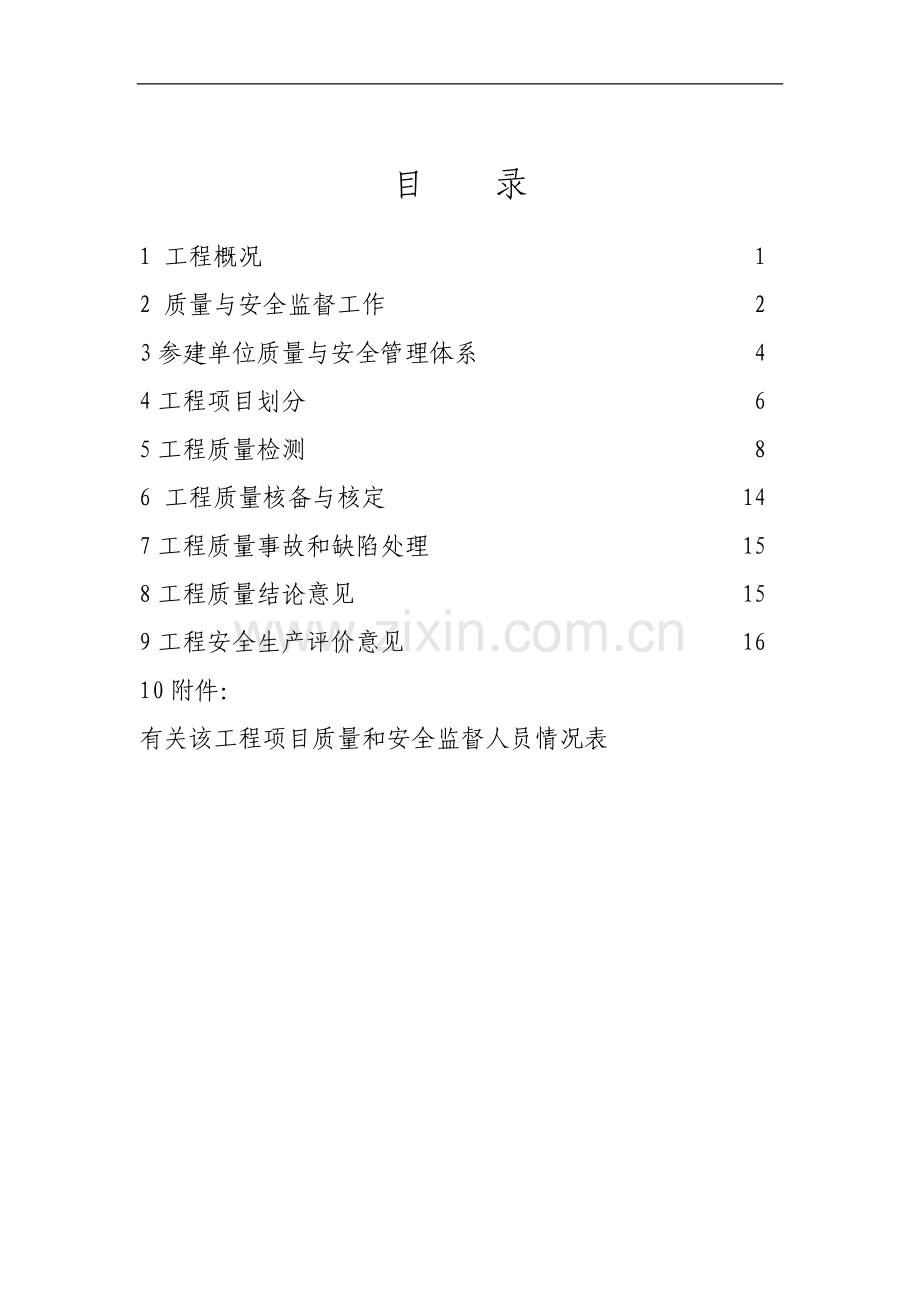

目 录

1 工程概况 1
2 质量与安全监督工作 2
3参建单位质量与安全管理体系 4
4工程项目划分 6
5工程质量检测 8
6 工程质量核备与核定 14
7工程质量事故和缺陷处理 15
8工程质量结论意见 15
9工程安全生产评价意见 16
10附件：
有关该工程项目质量和安全监督人员情况表

1工程概况
江西修河下坊电站位于武宁县澧溪镇正南面、下坊村下游400m左右处，距武宁县城42km，是修河干流规划的第7级水电站，为低水头河床式水电站。坝址以上集水面积6512 km2，总库容为8250万m3，水库正常蓄水位73.0m、电站装机容量36MW，多年平均发电量11125万kW·h，保证出力4330kW，电站装机年利用小时数3090h；项目总工期34个月，总投资39908.01万元。经计算项目单位千瓦投资10917元/kW，单位电度投资3.53元/kW·h。
根据《防洪标准》GB50201-94及《水电枢纽工程等级划分及设计安全标准》DL5180-2003，本工程为Ⅲ等工程，工程规模为中型，主要建筑物为3级，次要建筑物为4级。永久主要建筑物砼重力坝、泄水闸、厂房等防洪标准按50年一遇洪水设计，500年一遇洪水校核。对于发电厂房下游设施如厂房下游防洪墙、厂区公路、升压开关站等建筑物的防洪标准采用50年一遇洪水设计，200年一遇洪水校核。
枢纽建筑物由挡水建筑物、泄水闸、电站厂房及开关站等组成，沿坝轴线从左到右一字形布置左岸砼重力坝、厂房、泄水闸、右岸重力坝。左岸砼重力坝布置在厂房安装场上游侧，长44.0m。右岸接头挡水建筑物经比较也采用砼重力坝，长105m。右岸阶地高程68m～69m左右，阶地冲洪积由粉土、中砂、砂卵石组成，设防渗刺墙，长25m。
泄水闸布置在主河床，设12孔14m宽的泄水闸。泄水闸每孔净宽14m，工作门为14×12.5m（宽×高）弧形钢闸门，闸墩厚3m，堰型为WES实用堰，堰顶高程61.0m，中间5孔先启孔采用消力池底流消能，两边7孔后启孔为戽流消能。左岸厂房为河床式电站厂房，主机间长34.5m，安装场及装卸场长34.2m，主厂房净宽16.5m，主厂房内安装2台GZ－WP－520型灯泡贯流式水轮发电机组，总装机36MW。110kV户内升压开关站布置在进厂公路左侧，采用户内GIS式，面积35m×14m。
该工程有关报告进行了批复，工程批复情况详见下表。
序号
规划研究报告
批准时间
批准文号
批准单位
1
可行性研究报告
2008年
新咨工[2008]65号
中水新华国际工程咨询有限公司
2
移民安置规划报告
2008年
赣府字[2008]66号
江西省人民政府
3
项目核准文件
2008年
赣发改能源[2008]1683号
江西省发改委
4
水土保持方案报告
2005年
赣水水保字
[2005]60号
江西省水利厅
5
江西省修河下坊水电站建设用地压覆矿产资源评估报告
2005年
赣国土资压储备字 [2008]055号
江西省国土资源厅
6
工程环境影响报告
2005年
赣环督函[2005]245号
江西省环境保护局
7
工程水资源论证报告
2008年
赣环督环[2008]54号
江西省水利厅

2质量与安全监督工作
2.1江西省水利厅水利工程质量建设与安全监督中心站负责下坊水电站工程的质量与安全监督工作，并根据国家的有关法律、法规、水利行业规程、规范及批准的设计文件，开展了积极、有效的工作，主要工作如下：
1）及时组建了项目站，安排了3名监督员负责该项目的质量监督工作；
2）下达质量监督计划，明确了质量监督工作的范围、期限、监督方式、主要工作内容、职责，并对施工质量检测提出了具体要求；
3）批复了工程项目划分方案；
4）复核监理、设计、施工单位资质，对施工单位质量检测机构（工地试验室）的资质进行了核查；
5）对建设单位的质量检查体系、监理单位的质量控制体系、施工单位的质量保证体系和设计单位现场服务实施监督检查;
6）对参建各方的国家和水利行业现行规程和技术标准的执行情况进行监督检查；督促、指导施工、监理单位进行单元、分部和单位工程的质量评定；
7）建设过程中对工程施工质量情况进行定期和不定期的抽查、抽检；
8）向上级水行政主管部门报告施工质量情况及存在问题，督促各参建单位加强管理，确保工程质量。
9）按水利工程建设安全生产管理规定，对参建各方的安全行为和施工现场进行检查。
10）编写工程质量和安全监督报告。
2.2质量监督采取以抽查为主的监督工作方式，主要措施有：
1）随时抽查与定期检查相结合，检查、调阅监理日志、施工记录、质量检测试验、评定结果等有关工程质量的文件、资料，深入工地现场检查检测等。
2）及时填写现场巡查记录,编发《质量监督简讯》，通报工程施工质量情况，提出质量监督整改意见和要求。

3参建单位的质量与安全管理体系
3.1参建各单位的质量体系。
1）建设单位质量管理体系。建立了质量组织管理机构，配备了质量管理负责人和专职质量管理人员，制定了工程质量管理规章制度，对参建单位的质量行为和实体质量进行了监督检查，组织了关键部位和重要隐蔽单元工程、分部工程等验收，及时组织了设计交底。
2）监理单位质量控制体系。监理单位的资质满足要求，成立了施工现场监理部，按照专业的不同配备了16名监理人员，人员的数量满足工程要求，现场监理人员持证上岗，总监理工程师常驻工地，编写了监理规划、监理实施细则，制定了质量检验、评定和验收工作程序，施工现场跟踪检查，灌浆等关键部位的施工实施了旁站监理，原材料和中间产品见证取样，监理日志、报表较规范。
3）施工单位质量保证体系。施工单位的资质等级符合要求，成立了项目经理部，制订了质量管理制度和岗位责任制，项目经理常驻施工现场，建立了工地试验室，检测设备较为齐全并通过计量认证，管理人员关键岗位持证上岗，质检员专业、数量配备基本满足施工质量检验的要求，实行了“三检制”，编写了施工组织设计、施工方案并已批准，在施工过程中完成了工序、单元等质量评定和工程资料的整理归档工作，质量缺陷按照规程规范要求及时进行处理。
4）设计单位现场服务体系。勘察设计单位在施工现场设立代表机构，现场有2名设代人员并常驻工地，设代人员的素质、资格和专业配备基本满足施工需要，现场设计修改变更符合程序，图纸供应与设计通知满足施工要求，技术交底及时。
3.1参建各单位安全管理体系。
1) 建设单位在水利工程开工前，就落实保证安全生产的措施进行了全面系统的布置，组织编制了保证安全生产的措施方案，突出强调了跨汛期施工的度汛方案和措施的落实，明确了安全生产管理机构及相关负责人，制定了安全生产的有关规章制度。
　　2)设计、监理单位设计单位按照法律、法规和工程建设强制性标准进行设计和监理。设计单位对涉及施工安全的重点部位和环节在设计文件中注明；监理单位审查了施工组织设计中的安全技术措施或者专项施工方案是否符合工程建设强制性标准，在施工监理过程中，发现存在生产安全事故隐患的，要求施工单位整改，对情况严重的，责成暂时停工，并及时报告。
　3) 施工单位依法取得了安全生产许可证，施工现场设立了安全生产管理机构，落实安全生产责任制度、安全生产规章制度和操作规程，按照国家有关规定配备专职安全生产管理人员，持证上岗，管理人员经常性对施工现场进行检查，工地设立警示标语和警示牌，要求佩戴安全帽，增加临边防护，制止违章操作，发现生产安全事故隐患，及时报告，对有度汛要求的水利工程时，制定满足度汛要求的施工方案。

4 项目划分确认
根据水利部《水利水电工程施工质量检验与评定规程》（SL176-2007），结合本工程实际，我站对该工程项目划分批复如下：

单位工程名称
序号
分部工程名称
备 注
△ 发电厂房
1
电站坝段基础开挖
含进水渠、尾水渠、安装场及边坡
2
△ 基础处理
包括帷幕灌浆固结灌浆、排水工程
3
△ 1＃机组土建
土建、接缝、接触灌浆
4
△ 2＃机组土建
土建、接缝、接触灌浆
5
电站进水渠

6
电站尾水渠

7
主、副厂房土建
包括中控室、安装场
8
金属结构及启闭、起重设备安装

9
观测设施
包括泄洪闸、重力坝等段
10
△ 1＃水轮发电机组安装

11
1＃机组电汽一次

12
1＃机组电汽二次

13
△ 2＃水轮发电机组安装

14
2＃机组电汽一次

15
2＃机组电汽二次

16
水力机械辅助设备安装

17
通信系统

18
消防系统

泄洪闸
1
泄洪闸基础开挖

2
△ 泄洪闸基础处理
包括帷幕灌浆
3
△ 泄洪闸土建

4
△ 消能防冲段

5
坝顶及交通桥工程

6
金属结构及启闭机安装

左、右岸重力
坝及副坝
1
左岸重力坝基础开挖

2
△ 左岸重力坝基础处理

3
△ 左岸重力坝
含接缝灌浆、砼刺墙
4
右岸重力坝基础开挖

5
△ 右岸重力坝基础处理

6
△ 右岸重力坝
含接缝灌浆、砼刺墙
7
桃林副坝工程

变电站
1
变电站土建

2
开关站土建

3
操作控制室

4
△ 变压器安装

5
其它电气设备安装

附属工程
1
管理房
包括办公、住宿等房建
2
进场公路

3
厂区交通、排水及绿化等
包括供电、供水、排污等
注：标“△”的为主要单位工程或主要分部工程

5工程质量检测
（按单位工程来分别统计施工单位自检，监理单位抽检的情况）
5.1泄洪闸单位工程
5.1.1 施工单位自检
（1）水泥。本工程使用的水泥主要是江西九江海螺水泥厂生产的42.5级普通硅酸盐水泥，共检测33次，化学分析1次，各项指标均满足《通用硅酸盐水泥》GB175-2007标准要求。
（2）粉煤灰。本工程使用的粉煤灰为九江火电厂生产的九江宝利Ⅱ级粉煤灰共检测19次，化学分析1次。从检测结果看，各项指标均满足《水工混凝土掺用粉煤灰技术规范》（DL/T5055-2007）中Ⅱ级灰的要求。
（3）外加剂。减水剂共检测5次，所检项目均满足中华人民共和国国家标准《混凝土外加剂》（GB 8076--1997）的要求。
（4）细骨料。砂含水共检测733次，合格率98.7%；含泥量共检测390次，合格率98.2%。从检测结果看，细骨料各项技术指标良好，总体合格率在98%以上。
（5）粗骨料。小石超径检测199次，合格率99%，大石超径199次，合格率96.5%；小石含水367次，合格率97.9%；含泥量199次，合格率100%；从检测结果看，粗骨料各项技术指标良好，总体合格率在96.5%以上。
（6）钢筋进场后，工地试验室对同批次的钢筋每60t进行1组抽检，不足60t的仍进行一组抽检，抽检结果合格。
（7）截至2009年11月26日，砼和砂浆工程检测结果全部合格。

工程
名称
抽检
地点
混凝土设计指标
试验
项目
试验
龄期
试验
组数
试验结果（MPa）
标准偏差
（σ）
MPa
变异系数（Cv）
强度保证率(%)
强度不低于强度标准值的百分率Ps%
最大值
最小值
平均值
下坊水电站
机口
C9015W4
抗压
28d
4
16.3
13.4
15.3
/
/
/
/
抗压
90d
3
23.0
20.4
21.7
/
/
/
100
劈拉
90d
1
1.75
1.75
1.75
/
/
/
/
C15
抗压
7d
1
11.2
11.2
11.2
/
/
/
/
抗压
28d
38
23.9
16.3
19.1
1.69
0.09
98.9
100
劈拉
28d
7
1.66
1.18
1.52
/
/
/
/
C20
抗压
7d
2
16.1
10.4
14.6
/
/
/
/
抗压
28d
141
29.3
20.6
23.9
1.67
0.07
98.6
100
劈拉
28d
32
2.23
1.69
1.99
/
/
/
/
C25
C25W4
抗压
28d
34
31.8
24.1
28.4
1.39
0.05
97.2
97.1
劈拉
28d
11
2.61
2.01
2.33
/
/
/
/
C30
抗压
28d
9
37.9
32.4
35.3

/
/
100
机口混凝土强度检测结果统计表

仓面混凝土强度检测结果统计表
工程
名称
抽检地点
混凝土设计指标
试验项目
试验
龄期
试验
组数
试验结果（MPa）
标准偏差（σ）
MPa
变异系数（Cv）
最大值
最小值
平均值
下坊水电站
仓面
C15
抗压
28d
2
22.8
20.5
21.7
/
/
C20
抗压
28d
10
28.8
23.1
24.8
/
/
C25
抗压
28d
2
32.1
27.8
30.0
/
/

机口砂浆强度检测结果统计
工程
名称
抽检 地点
砂浆设计指标
试验项目
试验
龄期
试验
组数
试验结果（MPa）
标准偏差（σ）
MPa
变异系数（Cv）
最大值
最小值
平均值
下坊水电站
机口
M20
抗压
7d
5
16.5
14.3
15.7
/
/
抗压
28d
14
29.7
23.5
25.9
/
/
M25
抗压
28d
4
31.3
28.5
29.4
/
/
M30
抗压
28d
1
34.8
34.8
34.8
/
/

（8）灌浆工程设计质量标准为透水率q小于5lu,自检结果合格，详见附表1，附表2。

固结灌浆工程检查孔压水试验成果表 附表1
部位
孔数
总段数
段数/频率(%)
透水率(Lu)
透水率超标率
备注
＜5Lu
＞5Lu
最大值
平均值
段数
%
左岸重力坝
1
1
1/100
0
0.49
0.49
0
0%

泄水闸1#坝段
1
1
1/100
0
0.65
0.65
0
0%

泄水闸2#坝段
4
4
4/100
0
1.52
0.86
0
0%

泄水闸3#坝段
4
4
4/100
0
1.05
0.96
0
0%

泄水闸4#坝段
4
4
4/100
0
1.12
0.95
0
0%

厂房A灌区
3
3
3/100
0
0.87
0.83
0
0%

厂房B灌区
3
3
3/100
0
0.56
0.46
0
0%

厂房C灌区
4
4
4/100
0
0.67
0.61
0
0%

安装间Ⅰ块
1
1
1/100
0
0.71
0.67
0
0%

安装间2块
2
2
2/100
0
1.25
0.56
0
0%

装卸场
2
2
2/100
0
0.56
0.50
0
0%

合计：
29
29
29/100
/
/
/
/
/

帷幕灌浆工程检查孔压水试验成果表 附表2
部位
孔数
总段数
段数/频率(%)
透水率(Lu)
透水率超标率
备注
＜5Lu
＞5Lu
最大值
平均值
段数
%
左岸重力坝
1
1
1/100
0
0.44
0.44
0
0%

泄水闸1#坝段
1
1
1/100
0
0.56
0.56
0
0%

泄水闸2#坝段
1
1
1/100
0
0.65
0.65
0
0%

泄水闸3#坝段
1
1
1/100
0
0.75
0.75
0
0%

泄水闸4#坝段
1
1
1/100
0
0.62
0.62
0
0%

厂房A灌区
1
1
1/100
0
0.53
0.53
0
0%

安装间Ⅰ块
1
1
1/100
0
0.41
0.41
0
0%

安装间3块
1
1
1/100
0
0.62
0.62
0
0%

装卸场　
1
1
1/100
0
0.64
0.64
0
0%

合计：
9
9
9/100
/
/
/
/
/

5.1.2 监理单位抽检
（1）监理对原材料、中间产品进行了平行检测。粗细骨料抽检23次；水泥抽检6次；粉煤灰抽检5次；减水剂1次；钢筋抽检12次，钢筋焊接试件抽检36组；止水铜片抽检2次，检测结果全部满足设计和规范要求。
（2）对施工单位的砼和砂浆试验结果进行了复核，复核结果满足规范要求，共抽检（跟踪检测）混凝土试块C15\C20\C25 共19组，抽检结果全部合格。
（3）帷幕灌浆和固结灌浆工程施工过程中，没有进行平行检测，监理24小时旁站，透水率满足设计要求。
5.1.3竣工验收前抽检
2009年10月，项目法人委托江西省水利厅基本建设工程质量检测中心站对溢洪道加固工程质量进行了抽检，抽检的项目和数量由我站监督人员确定，C20、C25砼强度各抽检1组，抽检结果合格。

6工程质量核备和核定
6.1外观质量
2009年11月25日，项目法人组织监理，设计、施工等单位组成工程外观质量评定组，对工程过流面高程以下部位的外观质量，进行了外观质量检验评定，发电厂房单位工程外观质量得分率为89.1%，泄水闸单位工程外观质量得分率为87.8 %，重力坝单位工程外观质量得分率为90.3 %，外观质量评定结果已报我站核定。
6.2单元、分部和单位工程质量评定
工程的施工质量，在施工单位自评和监理复核的基础上，对关键部位单元工程，分部工程和单位工程的评定结果进行了核备和核定，核备和核定结果满足设计和规范要求，详见下表。
×××单位工程质量评定汇总表
序号
单位工程
名称
分部工程
名称
单元
个数
合格
单元
优良
单元
合格率
（%）
优良率
（%）
分部工程质量等级
单位工程质量等级
1
变电站
变电站
土建

2
开关站
土建

3
操作
控制室

4
△变压
器安装

6.3工程项目质量评定
（对照《水利水电工程施工质量检验与评定规程》（SL176-2007）5.1.5和5.2.5条款，叙述工程项目的施工质量等级。）

7工程质量事故和缺陷处理
工程施工过程中没有发生质量事故，混凝土闸墩、工作桥等局部的麻面、蜂窝现象已按要求进行了处理。

8工程质量结论意见
修河下坊水电站，施工单位施工过程认真执行规程规范，监理单位严格控制，工程检验评定资料真实、较完整，外观形象较好，施工质量满足设计和规范要求，根据水利水电工程施工质量检验与评定规程》（SL176-2007）的规定，工程项目施工质量达到优良（合格）标准。
9工程安全生产评价意见
各参建单位能够执行水利工程建设安全生产管理规定，建立安全生产管理体系，组织健全、制度可行，施工操作较规范，现场安全措施到位，工程施工过程中没有发生安全事故。
10附件：
有关该工程项目质量和安全监督人员情况表
姓名
职称
职务
专业
备注
