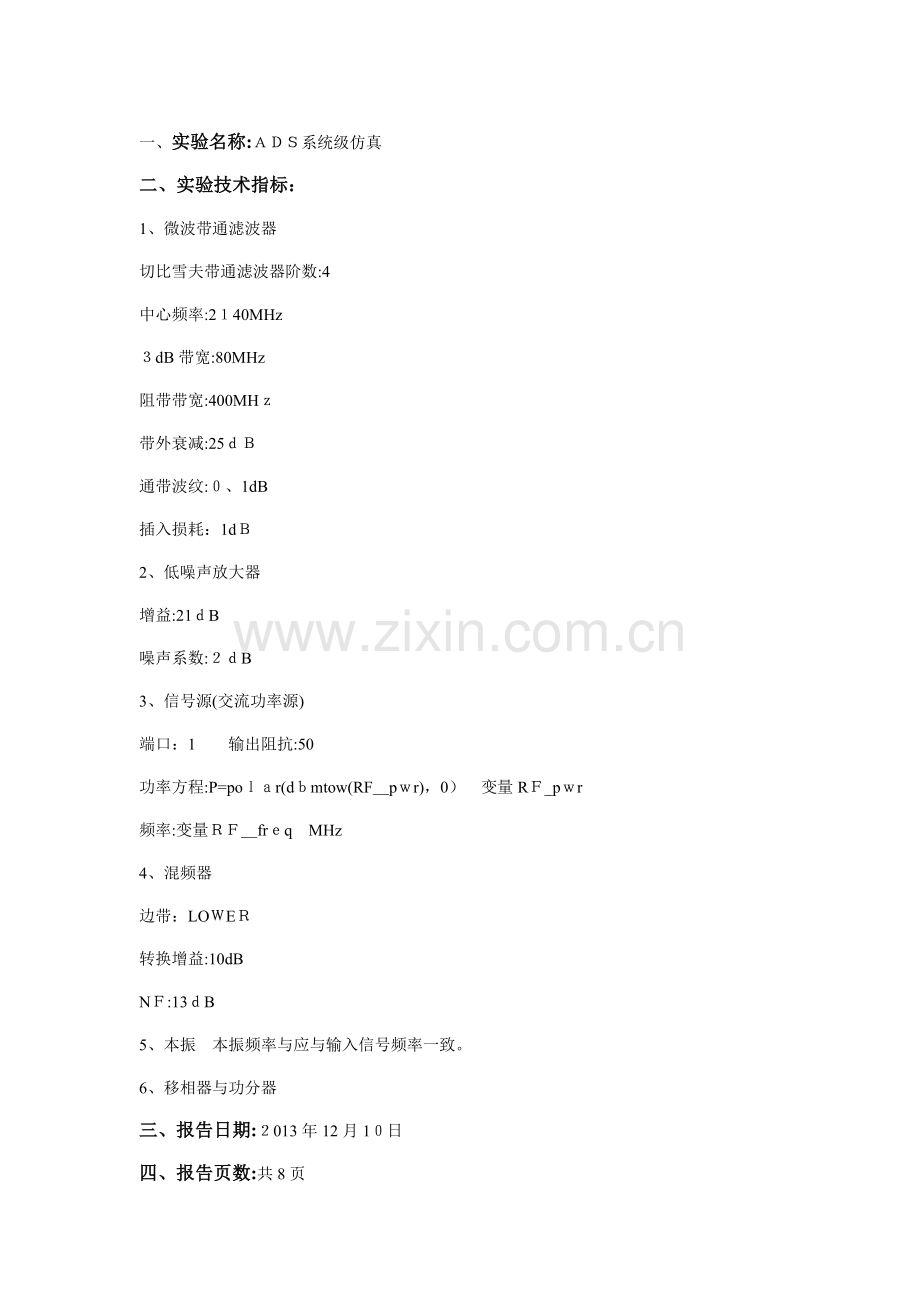

ADS系统级仿真.doc_第1页
第1页 / 共7页
ADS系统级仿真.doc_第2页
第2页 / 共7页


点击查看更多>>
资源描述
一、 实验名称:ADS系统级仿真 二、实验技术指标: 1、微波带通滤波器 切比雪夫带通滤波器阶数:4 中心频率:2140MHz 3dB带宽:80MHz 阻带带宽:400MHz 带外衰减:25dB  通带波纹:0、1dB 插入损耗:1dB 2、低噪声放大器 增益:21dB 噪声系数:2dB 3、信号源(交流功率源) 端口:1  输出阻抗:50W 功率方程:P=polar(dbmtow(RF_pwr),0) 变量RF_pwr 频率:变量RF_freq MHz 4、混频器 边带:LOWER 转换增益:10dB NF:13dB 5、 本振 本振频率与应与输入信号频率一致。 6、 移相器与功分器 三、报告日期:2013年12月10日 四、报告页数:共8页 五、报告内容: 1、接收机频带选择性仿真 在ADS中新建WorkSpace,然后新建电路原理图,如下图2-1所示。其仿真结果如图2-2所示。 图1-1 接收机频带选择性仿真电路图 图1-2 接收机频带选择性仿真结果 2、 接收机信道选择性仿真 图2-1接收机信道选择性仿真电路 图2-2接收机信道选择性仿真结果 3、 接收机系统算增益仿真          图3-1 预算增益仿真电路图   图3-2 预算增益仿真结果图 修改变量VAR控件中变量后:   将两次仿真得结果在一个图中表示出来,可以清楚地瞧到接收机在VGA增益最大与最小得情况下整机增益得分配情况。 图3-3 改变变量之后得仿真结果 4、接收机得下变频分析 图4-1 接收机得下变频分析电路图   图4-2 接收机得下变频分析仿真结果 5、接收机得相位噪声分析 图5-1 接收机得相位噪声分析电路图 图5-2 接收机得相位噪声分析仿真结果 六、仿真结果分析 本此实验就是掌握利用ADS中行为级模块进行系统级仿真得方法。使用如滤波器、放大器、混频器等行为级得功能模块搭建收发信机系统。运用S参数仿真、交流仿真、谐波平衡仿真、瞬态响应仿真等仿真器对收发信机系统得各种性能参数进行模拟检测。给出最终结果。接收机频带选择性仿真、接收机信道选择性仿真、接收机系统算增益仿真、接收机得下变频分析、接收机得相位噪声分析,最终结果如图1-2、图2-2、图3-2、图3-3、图4-2、图5-2所示。
