大学城复线隧道工程2标智慧工地方案.docx

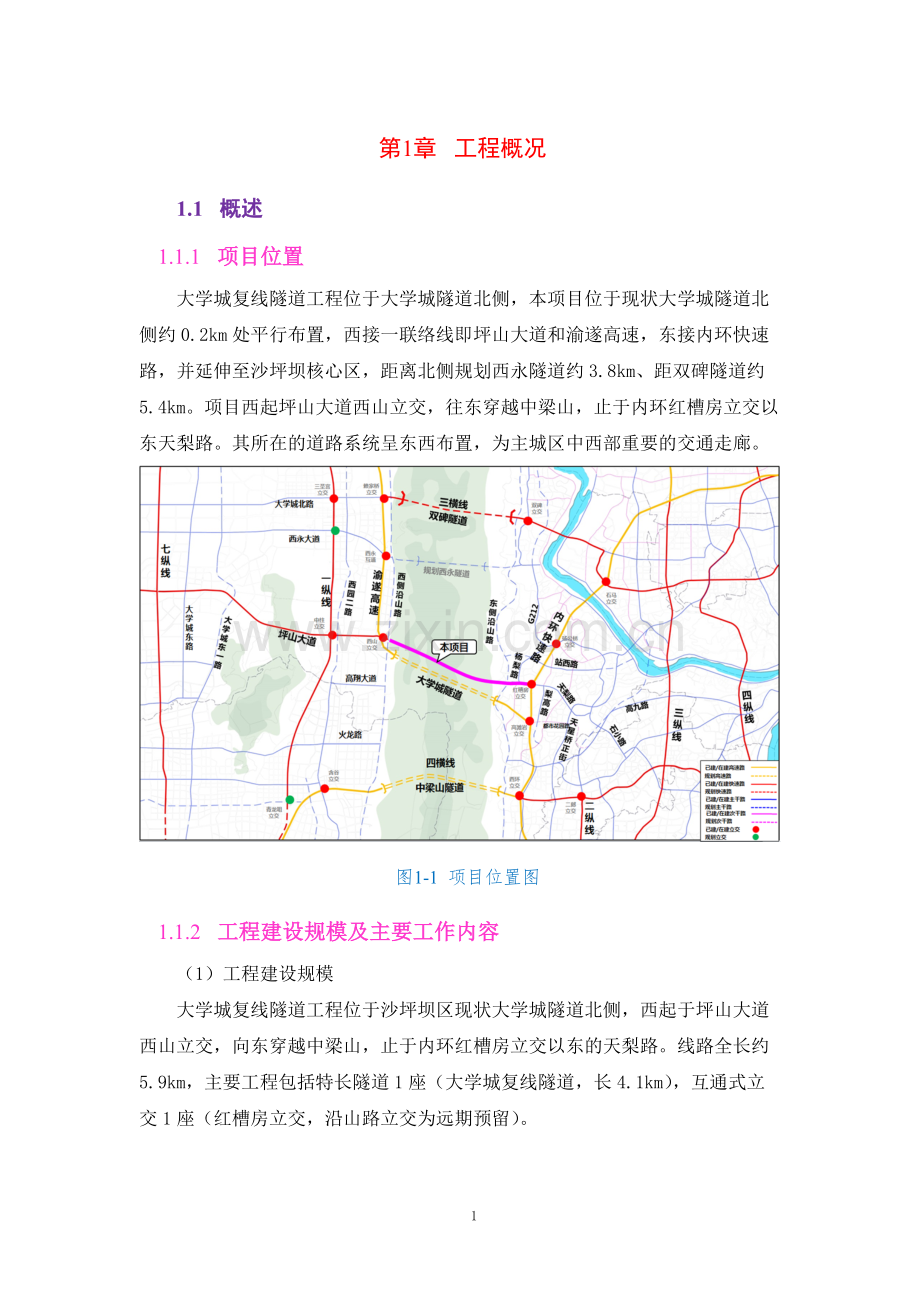

第1章 工程概况
1.1 概述
1.1.1 项目位置
大学城复线隧道工程位于大学城隧道北侧，本项目位于现状大学城隧道北侧约0.2km处平行布置，西接一联络线即坪山大道和渝遂高速，东接内环快速路，并延伸至沙坪坝核心区，距离北侧规划西永隧道约3.8km、距双碑隧道约5.4km。项目西起坪山大道西山立交，往东穿越中梁山，止于内环红槽房立交以东天梨路。其所在的道路系统呈东西布置，为主城区中西部重要的交通走廊。

图1-1 项目位置图
1.1.2 工程建设规模及主要工作内容
（1）工程建设规模
大学城复线隧道工程位于沙坪坝区现状大学城隧道北侧，西起于坪山大道西山立交，向东穿越中梁山，止于内环红槽房立交以东的天梨路。线路全长约5.9km，主要工程包括特长隧道1座（大学城复线隧道，长4.1km），互通式立交1座（红槽房立交，沿山路立交为远期预留）。
道路起点至红槽房立交内环西侧（YK0+000-YK5+970）采用城市快速路，设计速度80km/h；红槽房立交内环西侧至内环东侧（YK5+970-YK6+320）采用城市主干路，设计速度60km/h； 红槽房立交内环东侧至道路终点（YK6+320-YK6+840）采用城市主干路，设计速度50km/h。
（2）主要工作内容
大学城复线隧道工程2标含主线3340m，其中：路基428.93m，桥梁1211.07m，隧道1700m）；互通立交1座，其中：匝道桥5座（A、B、C、D、F），小计1659.71m，内环拼宽桥2个，小计32.14m，清溪河框架桥接长15m，E匝道(路基)108.66m，地面层匝道（路基）5个（A、B、C、D、环圈）2813.10m，还建道路D（路基）253.94m。
第2章 智慧工地
2.1 建设思路
根据《关于印发“智慧工地”建设工作方案的通知》（渝建〔2017〕414号）和关于印发《2019年“智慧工地”建设技术标准》与《2019年1500个“智慧工地”建设目标任务分解清单》的通知（渝建〔2019〕242号），结合工程实施内容，本项目智慧工地建设内容包括：人员实名制管理、视频监控、扬尘噪声监测、龙门吊监控、架桥机监控、隧道监控、塔式起重机安全监控、危险性较大的分部分项工程安全管理、工程监理报告、工程质量验收管理、建材质量管理、工程质量检测监管、BIM施工、工资专用账户管理等14个方面。
2.2 实现路径
（1）数据收集：在项目现场架设扬尘、芯片、噪音、图像等传感器，通过互联网将实物数据进行动态传输收集整理；同时建立BIM模型，与GIS融合，将建筑物数据收集整理。
（2）数据整理：云平台集成各个分散独立的子系统数据，通过智能算法，实现各个系统数据展示、联动。
（3）数据应用：企业决策层通过管理平台一张图、一张表实时了解项目成本、进度、质量、安全、等数据信息、运营情况，从而形成高效、准确、科学的决策。
2.3 系统设计

图2-1 智慧工地系统设计
为保证项目实施的及时性、可靠性和先进性，在选择各子系统时，优先选用经过市场成熟应用的子系统软件和硬件，对接系统优先选用市场主流和知名品牌，系统实施建议按照以下内容实施：
2.4 云平台信息集成系统
云平台信息集成系统应用，是指集成各个子系统的数据信息，将各个子系统的应用数据通过物联网、云平台和大数据以及internet 网络，集成到一个系统。实现现场大屏数据同步显示，同步查看，同步汇总。
采用云筑智联平台，满足接入重庆市建委系统的数据接口、通讯协议和标准。系统接口要接入城投集团智慧工地平台。
表2-2 云平台信息集成系统功能（现场大屏展示）
序号
功能
描述
1
工程概况功能
显示包括工程建筑面积、工程性质、建设规模，工程地质、占地面积、总建筑面积、建筑高度等建筑物信息；建设单位、项目承包单位、设计单位、建立单位和勘察单位等建设信息以及质量、合同要求等内容；工程施工组织架构人员信息，包括姓名、照片、职务等，通过该功能可以快速了解工程信息。
2
项目总览功能
直观展示工程施工状态，包括项目进度、在场人员数量、安全隐患、工程平面布局、水电数据、天气环境等。通过该功能快速了解工程运行状态，及时发现项目安全质量隐患。
3
生产总览功能
详细展示工程施工数据，包括施工人数、施工材料计划、垂直运输设备数量塔基工作效率等。
4
安全总览功能
从安全管理角度出发，从安全检查整改情况，施工机械违章报警数量、巡更执行情况、各工种数量统计、安全教育和安全交底方面反映工程安全施工管理情况。
5
BIM模型查看
查看工程项目BIM轻量化模型，并可以进行漫游剖切等模型操作。
表2-3 云平台信息集成系统功能（移动端）
序号
功能
描述
1
数据查看功能
通过手机端查看包括项目进度、在场人员数量、安全隐患、工程平面布局、水电数据、天气环境等。通过该功能快速了解工程运行状态，及时发现施工现场问题隐患。
2
工程检查功能
查看施工机械违章报警数量、巡更执行情况、各工种数量统计等情况并能通知相关责任人进行整改。并对整改过程进行监控和统计。
3
BIM模型查看功能
通过手机端查看BIM模型及模型信息。

2.5 人员实名制子系统
1、应用简介
人员实名制管理“智能化应用”，是指在房屋建筑和市政基础设施工程施工现场，利用“智慧工地”手机APP（以下简称：APP），采集、上传项目管理人员和建筑工人实名制基本信息至“智慧工地”信息管理平台，并利用APP实现项目管理人员到岗履职考勤和建筑工人新进场、退场登记，利用人脸识别考勤设备实现建筑工人进出场考勤的智能化管控措施。

表2-4 人员实名制子系统功能
序号
功能
描述
1
信息采集
进出人员身份证信息采集，进出人员控制，防止闲杂人等进入。
2
信息存储
人员出入信息记录存储，安全培训数据记录存储。
3
考勤管理
施工人员考勤管理。
4
统计分析
人员进出数据统计和分析，实名制数据信息集中查询、打印等。

2、建设主体与内容
（1）市住房城乡建委负责对“智慧工地”信息管理平台进行维护，接收并处理项目通过APP采集、上传的人员实名制基本信息数据和项目管理人员的考勤数据，建筑工人新进场、退场登记数据，以及施工现场人脸识别考勤设备采集、上传的建筑工人进出场考勤数据。
（2）各区县住房城乡建设主管部门利用APP完成对项目的地理坐标定位。
（3）进入施工现场的建设单位、施工单位、监理单位的所有项目管理人员及建筑工人均应按照住建部《建筑工人实名制管理办法（试行）》，纳入实名制管理范畴。
（4）项目管理人员均应安装APP至手机，完成本人实名制基本信息的采集和上传，并按规定进行手机考勤；施工总包单位负责指派一名专（兼）职建筑工人实名制管理人员，利用APP统一录入建筑工人的实名制基本信息，对建筑工人新进场、退场进行登记；施工总包单位负责自行选用符合国家标准的人脸识别考勤设备，对建筑工人进出场进行考勤，并将考勤数据传送到“智慧工地”信息管理平台。
（5）项目部应利用“智慧工地”信息管理平台项目端，对项目人员实名制进行具体管理；企业应利用“智慧工地”信息管理平台企业端，对承建项目人员实名制进行综合管理；各级住房城乡建设主管部门应利用“智慧工地”信息管理平台部门端，对辖区内项目人员实名制进行监督管理。
3、实名制智能软件设备
（1）“智慧工地”手机APP：APP具备采集、上传项目管理人员和建筑工人实名制基本信息，供项目管理人员进行手机考勤，登记建筑工人新进场、退场信息的功能；每位项目管理人员均应通过“智慧工地”信息管理平台下载安装使用APP。
（2）人脸识别考勤设备：项目在施工现场大门进出口安装人脸识别考勤设备，对建筑工人的进出场进行人脸考勤。
4、设备技术要求
人脸识别考勤设备应能从“智慧工地”信息管理平台读取本项目已录入实名制信息的人员的信息数据，进行信息关联、融合，与平台互联互通，并确保信息安全。
5、数据存储与传输要求
（1）人脸识别考勤设备应支持互联网接入，设备人脸特征数据存储数据量不低于2000条，离线存储的考勤记录数据不低于10万条。
（2）人脸识别考勤设备上传考勤数据需满足“智慧工地”信息管理平台数据通讯协议，能正确采集通讯协议中需上报的内容。
（3）满足“智慧工地”信息管理平台对数据上传的接口要求。
6、其他
（1）区县或企业如拟采用其他智能化实名制考勤方式的，经报请市住房城乡建委组织专家或相关机构进行安全性、先进性论证通过后，方可予以支持。
（2）施工单位应做好建筑工人实名制考勤管理工作，为工资专户管理及银行代发提供必要保障。
（3）还应满足国家现行相关法律法规、标准规范的要求。
（4）工地出入口门禁通道：
1）出入口门禁通道设置于工地大门右侧。
2）门禁通道尺寸：3000mm*3000mm*3000mm。
3）门禁通道中间位置设置3道闸机。
4）门禁通道内右侧墙中间位置设置人脸识别液晶显示屏（尺寸2400mm*850mm，离地1750mm）。
5）门禁通道顶部设置视频监控显示屏。

7、智慧门禁系统设备配置

序号
名 称
型号
单位
数量
备注
1
翼闸
1000*300*990
套
2
隧道工区、桥梁工区各1套
2
圆柱人脸识别

个
6

3
联动控制主板

1
连接建委专用
4
交换机

套
1
用于软件与硬件通信。
5
实名制通道系统软件

套
1
发卡、监控、控制等等
6
电脑系统专用配置
I3/PCI/九针/500G/2G/22C寸
套
1
W7系统64位，I3处理器
7
LED屏联动控制卡

张
2
联网，刷卡显示姓名、工种等信息，2个工区各1张。

2.6 视频监控子系统
1、应用简介
视频监控“智能化应用”，是指建筑工程施工单位在施工现场，利用视频监控设备及其配套监控软件，对现场进行实时视频监控，同时，视频可供“市智慧工地管理平台”远程视频监控子系统进行实时点播的智能化管控措施。

表2-5 视频监控子系统功能
序号
功能
描述
1
视频实时监看
系统远程调阅音视频资源，可对联网系统内带有云台镜头解码器的摄像机进行远程控制。
能按照指定通道进行单路图像、分组图像的实时点播，自动或手动轮循切换显示。应能根据时间段，自动切换不同类型的图像分组。支持对显示图像的缩放、抓拍和录像。
2
视频存储
系统可根据用户需求，配置一定数量的硬盘，将视频图像数据存储在硬盘内，保存一定时间，用户后期可根据需要调用查看硬盘视频图像。硬盘数据写满后，系统会自动覆盖早期图像数据。
3
视频回放
系统能按图像通道、日期和时间、报警信息等检索条件对前端设备录像文件进行检索。在录像检索时，可以在4画面、9画面对多路视频录像进行同步回放，从多个角度掌握现场情况。
支持1/16×、1/8×、1/4×、1/2×等慢速及2×、4×、8×、16×等快速回放，回放过程中，支持拖拉定位播放，支持单帧回放。
4
展示屏幕要求
大屏屏幕尺寸要求不小于：长度4m，高度1.5m。
2、建设主体与内容
项目部负责自行选用视频监控设备，并实现远程视频监控子系统能实时点播相关视频图像。利用视频监控设备及其配套的可视化监控软件，对施工现场状况进行具体管理。
3、视频监控设备
（1）项目视频监控系统设备应由捕影部分、传输部分和显示部分构成。
（2）在施工现场出入口、材料存放加工区等重点部位应安装监控点，监控部位应无监控盲区。要重点拍摄车辆及人员进出场、车辆冲洗及是否存在带泥上路、主要作业面进展等情况。
4、设备技术要求
（1）项目视频监控的图像分辨率应达到 D4标准（1280×720，水平720线，逐行扫描）。
（2）具备远程视频直播功能，根据远程视频监控子系统的需要，提供安全的互联网访问通道。
5、数据存储与传输要求
（1）视频监控数据应在本地保存至少2个月。
（2）视频监控设备能够输出兼容HTML5标准的HLS视频流，可直接用于浏览器和移动端播放。
（3）视频监控设备输出的视频流应采用H264编码，能够支持最大1080P分辨率的视频流稳定传输，并支持多路视频输出。
（4）视频数据接入，需满足远程视频监控子系统通讯协议，能够正确采集通讯协议中需上报的内容。
6、其他
（1）施工单位应安排专人定期对视频监控设备运行情况进行检查、维护；项目应提供视频监控设备正常工作所需条件，避免人为损坏。
（2）鼓励项目使用视频电子围栏技术，在人员进入禁入区域时预警并抓拍。
（3）鼓励项目采用视频图像识别技术，识别并抓取作业人员未戴安全帽、未系安全带等常见违章行为的图像。
（4）还应满足国家现行相关法律法规、标准规范的要求。
7、监控点位布置

名称
数量（处）
监控点（个）
备注
钢加工场
2
4

项目部/工区
2
4

隧道左、右线进口端
2
4
左、右洞各1处
施工现场
12
24
沿线两侧高处
合计
18
36

8、视频监控系统设备配置
序号
设备名称
型号规格
数量
单位
备注
监控系统前端设备
1
网络球形摄像机
DH-SD9C82E-GN-SJ
18
台
200万像素球机
2
球机专用支架
DH-PFB303WC
18
个

3
球机电源
专用
18
个

4
网络枪式摄像机
IPC-HFW6286M-S1
18
台
200万像素枪机
5
枪机电源
12V-10A
18
台
防水
6
枪机壁装支架
鸭嘴支架
18
个

二、传输线材及辅材
1
电源线
国标无氧铜2*1.0
5000
米

2
六类国标网线
六类国标
5000
米

3
辅材
PVC管、槽板、胶布、波纹管、扎带、插板、抱箍等
1
批

4
专用网桥（发射端）
UBNT5.8G
18
台

专用网桥（接收端）
18

5
对射壁装支架

36
个

6
防水箱

18
个

三、监控系统中心控制机房
1
硬盘录像机
DH-NVR4208（定制机）
1
台
8路2盘位，行机
2
监控硬盘
8T
1
块
监控专用盘（保存一个月）
3
交换机

1
台
千兆8口
4
机柜
12U机柜加厚型
1
个
可选择不要
5
显示器
24'
1
台
操作使用、可自备

2.7 龙门吊监控系统
数据方面显示起重量、起升高度、小车行程、大车行程、风速的实时状态及变化量，这些量为模拟量，随相应机构的运转而实时变化。另外显示极限位信号、抱闸开关信号、门限位信号、操作指令信号等，这些量为开关量，当设备运行中触发时将会由主机进行提示或报警。监控系统的数据准确性、功能的完整性决定了其报警时的可行度以及远程平台上可查看到的真实性。
1、系统配置要求
每台龙门吊必须配置一套智能监控设备。

2、龙门吊安全监控子系统技术要求
（1）数据采集单元：对龙门吊相关的运行状态进行采集、显示和存储，对于极限位信号、操作指令信号等状态通过硬采集的方式进行收集状态点信息，对于重量、高度、风速等信息通过加装相应传感器的方式进行信息收集；
（2）数据处理单元：将小车和大车布控的信息点分别进行数据收集并进行相应处理，通过通讯的方式将处理后的信息发送到上位机进行显示和存储；
（3）数据显示单元：触摸屏主机，对下位机传输的数据进行最终运算和显示；
（4）视频采集单元：高清红外网络摄像机，抗震、防水；
（5）视频处理单元：网络硬盘录像机，8路信号输出配置；
（6）视频显示单元：视频显示器；
（7）存储单元：触摸屏数据存储周期不小于30天，硬盘录像机视频存储周期不小于72小时；
（8）远程传输单元：数据的远程传输，数据上传到服务器，终端可通过手机、平板、PC上网查看实时数据、历史数据。
3、龙门吊监控系统设备配置
设备名称
型号/规格
数量
计量单位
上小车
定制
2
套
下小车
风速传感器
柔腿摄像头
刚腿摄像头
制动器状态采集
工控机
视频显示器
柔腿行车区域摄像头
刚腿行车区域摄像头
防风防滑采集
柔腿行程采集
柔腿极限开关采集
防碰撞测距传感器
刚腿行程采集
刚腿极限开关采集
门限开关采集

2.8 隧道监控系统
1、隧道人员定位
本系统重点通过隧道施工门禁、人员考勤定位，LED信息现场发布、 按键报警等多智能化信息系统的结合与使用，为相关管理人员方便快捷的获取各个隧道信息、实时掌握现场人员安全动态信息提供及时信息服务；如遇险情，还可以第一时间获取信息，除了缩短救援工作时间，还可为救援工作带来最新最及时险情信息，充分的利用先进的科技手段，为隧道安全工作保驾护航。

2、气体监测
气体传感器带有报警灯，如果超出气体安全范围了，设备直接就报警；气体传感器通过有线或者无线的方式把数据传感监控室中心，如果气体超出安全范围，监控中心也有报警提示。

3、粉尘监测
根据光散射法设计，吸收消化了国内外先进的测尘技术，直接检测空气中浮游粉尘的质量浓度，通过数码显示。产品具有测量快速准确，灵敏度高，性能稳定，维护简单等特点，可独立安装于粉尘作业场所实现粉尘的监测与报警。

4、系统配置要求
根据施工组织需要，隧道左、右线进口各1套共2套。
5、隧道安全管理系统技术要求
监控中心：
图像数据采集系统650tvl分辩率；
图像数据直放站；
图像数据基站。
人车分离门禁系统：
车行分离双道闸，车辆全自动感应放行；
远距离读卡装置；
红外对射装置；
人行分离双通道翼闸；
车载蓝牙卡（3~6米感应）。
隧道视频监控系统：
项目视频监控的图像分辨率应达到 D4标准（1280×720，水平720线，逐行扫描）。
具备远程视频直播功能，根据远程视频监控子系统的需要，提供安全的互联网访问通道。
视频监控数据应在本地保存至少2个月。
视频监控设备可直接用于浏览器和移动端播放。
视频监控设备输出的视频流能够支持最大1080P分辨率的视频流稳定传输，并支持多路视频输出。
视频数据接入，需满足远程视频监控子系统通讯协议，能够正确采集通讯协议中需上报的内容。
人员定位管理系统：
隧道人员定位系统（含软件）
无线传输装置
人员定位蓝牙卡
粉尘监测系统：
测量范围为0~1000mg/m3。
显示方式：四位LED数码管。
防爆形式：矿用本质安全型，工业防爆型，粉尘防爆型、普通型
6、隧道管理系统设备配置
设备名称
型号/规格
数量
计量单位
监控中心
定制
2
套
人车分离门禁系统
隧道视频监控系统
人员定位管理系统
有害气体检测分系统
粉尘监测分系统

2.9 扬尘噪音监测子系统
1、应用简介
扬尘噪声监测“智能化应用”，是指在建筑工程施工现场设置扬尘噪声监测设备及其配套监控软件，实时采集现场PM2.5、PM10、噪声等相关环境数据并进行现场处置，同时，将现场PM2.5、PM10、噪音数据实时传送至“市智慧工地管理平台”扬尘噪声监测子系统的智能化管控措施。

表2-6 扬尘噪音监测子系统功能
序号
功能
描述

1

扬尘检测
对PM2.5/ PM1O双通道同步监测，检测量程为0.001-10mg/m3，每1分钟检测1次，采样流量偏差可达到≤±5%设定流量/24小时。
2
噪声检测
对30-130dB，20 Hz～12.5K Hz范围内的噪声测量，频率计权为A（计权），时间计权为F（快），最大误差为0.5dB。

3

气象参数扩展接入
接入温度以判别空气流动速度对污染扩撒的影响，接入湿度作为污染凝结的重要条件，接入风速做污染扩撒速度的判别，接入风向对污染扩撒及传播方向的判断，接入大气压用于污染自然沉降速度的判别。
4
空气质量扩展接入
支持AQI(CO、NO2、SO2、03、TVOC)监测，实现环境全面监控。
5
治理设备扩展接入
支持治理设备接入(喷淋、雾炮),在数据超标情况下,可手动、自动控制治理设备启停。

2、建设主体与内容
（1）市住房城乡建委负责“智慧工地”信息管理平台扬尘噪声监测子系统的维护，接收施工现场扬尘噪声监测设备传送的PM2.5、PM10、噪音数据。
（2）施工单位负责自行选用扬尘噪声监测设备，并将PM2.5、PM10、噪声数据传送到“智慧工地”信息管理平台。
（3）各级住房城乡建设主管部门可利用“智慧工地”信息管理平台扬尘噪声监测子系统，对辖区内施工现场扬尘噪声污染防治进行监督管理。
3、扬尘噪声监测设备
项目在隧道入口及路基施工段每公里各设置1套扬尘噪声监测设备，实时监测PM2.5、PM10、噪声等相关环境数据。其颗粒物采样口高度应设在距地面3.5m±0.5m，四周应无遮挡。
4、扬尘噪音监测子系统技术要求
（1）能够连续自动准确监测扬尘、噪音等环境数据，具备实时显示功能。
（2）设备应能在室外环境可靠工作，具备自动校准功能。
（3）各项设备测量范围与参数：
1）PM2.5 传感器测量范围为0~1mg/m3，分辨率不低于0.01mg/m3。
2）PM10 传感器测量范围为0~2mg/m3，分辨率不低于0.03mg/m3。
3）TSP（PM100）传感器测量范围为0~20mg/m3，分辨率不低于0.01mg/m3。
4）风速传感器测量范围为0~30m，分辨率不低于0.1 m/s。
5）噪音传感器测量范围为30~130dB，频率不低于1.5Hz~8K±1.5 dB。
5、数据存储与传输要求
（1）应支持互联网通讯，并具备离线存储上传功能，现场监测数据存储时间不少于6个月。
（2）监测数据接入，需满足“智慧工地”信息管理平台数据通讯协议，能够正确采集通讯协议中需上报的内容。
6、其他
（1）鼓励项目实现扬尘噪声监测设备与现场雾炮等喷淋设施智能联动。
（2）应满足国家现行相关法律法规、标准规范的要求。

7、监测点位布置
部位
数量（套）
监控点（个）
备注
隧道出口端
1
6

施工现场
1
6
红槽坊立交施工区
合计
2
12

8、扬尘噪音监控系统设备配置
1套扬尘噪音监控组件明细表
序号
名 称
型号
单位
数量
1
扬尘监控
噪声传感器SED-SV0
套
1
PM2.5传感器SED-SP01
PM10传感器SED-SP02
温湿度传感器SED-STH01
风速传感器SED-SWS01
风向传感器SED-SWS02
通讯功能
外设功能（LED大屏显示）
电源系统

2.10 塔式起重机安全监控子系统
1、应用简介
塔式起重机安全监控“智能化应用”，是指在建筑工程施工现场塔式起重机内安装安全监控设备，并利用其配套监控软件，实现驾驶员身份识别、塔式起重机运行状态实时监控、预警，同时，将运行状态关键数据实时传送至“市智慧工地管理平台”起重设备安全监控子系统的智能化管控措施。

表2-7 塔式起重机安全监控子系统功能
序号
功能
描述
1
操作人员识别
操作人员指纹识别或人脸识别功能
2
运转信息实时监测
对塔式起重机的起重量、起重力矩、起升高度、幅度、回转角度、运行行程信息等进行实时监视和数据存储的功能
3
图形显示
安全监控设备应以图形、图表或文字的方式，显示塔式起重机当前主要工作参数及与塔式起重机额定能力比对信息，工作参数至少应包括：起重量、起重力矩、起升高度、幅度、回转角度、运行行程、倍率
4
设备报警
当任何一项工作参数超标时，设备能进行声光报警
2、建设主体与内容
项目部自行选用安装安全监控设备进行监控和预警，同时，将运行状态关键数据实时传送至“市智慧工地管理平台”起重设备安全监控子系统的智能化管控措施。
3、塔式起重机安全监控设备
根据施工组织需要，每台塔吊均需布置至少一套。
4、系统技术要求
（1）本地至少存储塔式起重机最近1.6×104个工作循环信息及对应的起止工作时刻信息。
（2） 运行状态关键数据接入，需满足起重设备安全监控子系统数据通讯协议，能够正确采集通讯协议中需上报的内容。
（3） 在既有塔机升级加装安全监控设备时，严禁损害塔机受力结构，不得改变原有安全装置及电气控制系统的功能和性能。
（4） 应符合《建筑塔式起重机安全监控系统应用技术规程》（JGJ 332）的要求。
5、数据存储与传输要求
（1）应支持互联网通讯，并具备离线存储上传功能，现场监测数据存储时间不少于6个月。
（2）监测数据接入，需满足“智慧工地”信息管理平台数据通讯协议，能够正确采集通讯协议中需上报的内容。
6、其他
（1）应满足国家现行相关法律法规、标准规范的要求。
7、塔式起重机安全监控子系统设备配置
序号
设备名称
型号/规格
计量单位
数量
1
显示器
PM530型7寸工业彩色显示器
台
1
2
主控制器
PM530
台
1
3
GPRS远程
PMGR1/H7200
台
1
4
变幅数据采集
上海建波DXZ
台
1
5
吊重传感器
柯力
台
1
6
无线通讯模块
PM433MHZ
台
1
7
角度数据采集
进口绝对值编码器
台
1
8
风速数据采集
沐风模拟式
台
1
9
高度数据采集
上海建波DXZ
台
1
10
地面模块
力矩、环境、防碰撞
套
1

2.11 危险性较大的分部分项工程安全管理子系统
1、应用简介
利用“智慧工地”信息管理平台对房屋建筑和市政基础设施工程中危险性较大的分部分项工程的方案编制、审核、论证、实施及验收等各环节，实施信息化管理。
2、建设主体于内容
“智慧工地”信息管理平台危险性较大的分部分项工程安全管理子系统，由市住房城乡建委进行维护，提供给项目参建企业及人员使用。
3、项目硬件设备
配备连接互联网的办公电脑。
4、使用要求
（1）建设单位或施工单位应定期辨识、动态更新项目危险性较大的分部分项工程清单。
（2）施工单位选取清单中对应的危险性较大的分部分项工程，上传专项施工方案。
（3）对于超过一定规模的危险性较大的分部分项工程，由施工单位选取安全专家进行方案论证，论证通过后，经监理、建设单位审核，进入实施阶段。
（4）对于未超过一定规模的危险性较大的分部分项工程，经监理、建设单位审核，进入实施阶段。
（5）危险性较大的分部分项工程实施过程中，施工单位应定期上传检查结果、检查图片等资料，更新实施进度，监理单位对施工单位报送信息进行符合性审查。
（6）危险性较大的分部分项工程实施完成，经监理、建设单位审核后完工。
5、其他
满足国家现行相关法律法规、标准规范的要求。
6、设备配置
设备名称
型号/规格
计量单位
数量
备注
操作电脑
G3260/1T/8G
2
台
2个工区各1台

2.12 工程监理报告子系统
1、应用简介
工程监理报告“智能化应用”，是指全市监理企业通过“市智慧工地管理平台”监理行业管理子系统，按照《关于开展房屋建筑和市政基础设施工程监理报告制度试点工作的通知》（渝建〔2017〕540 号）等要求，向建设主管部门报送涉及工程质量、施工安全、民工工资拖欠等方面的监理专报、监理急报和监理季报等的智能化管理措施。
2、建设主体与内容
（1）市住房城乡建委负责对“智慧工地”信息管理平台监理行业管理子系统进行维护，建立未按要求及时填报工程监理报告的预警机制，并统计分析工程监理报告的相关数据。
（2）工程监理企业负责管理项目监理机构及相关人员账户，并建立工程监理报告内审制度。项目监理机构利用监理行业管理子系统项目端，填报监理专报或监理急报；工程监理企业利用监理行业管理子系统企业端，审核监理专报或监理急报，并填报监理季报。
（3）住房城乡建设主管部门登录“智慧工地”信息管理平台接收、处置工程监理报告，并对报告的质量做出评价。
3、硬件设备要求
连接了互联网的办公电脑
4、其他
（1）工程监理单位应严格按照试点工作要求，及时填报监理专报、监理急报和监理季报。监理专报和监理急报应如实反映工程现场情况。监理季报应如实反映企业人员和自查情况。
（2）鼓励项目监理机构使用信息系统辅助监理工作，与“智慧工地”信息管理平台监理行业管理子系统联动。
（3）应满足国家现行相关法律法规、标准规范的要求。
5、设备配置
设备名称
型号/规格
计量单位
数量
备注
操作电脑
G3260/1T/8G
2
台
2个工区各1台

2.13 工程质量验收子系统
1、应用简介
工程质量验收管理“智能化应用”，是指通过建立“市智慧工地管理平台”工程质量验收管理子系统，对建设工程重要节点验收过程中的验收组织、验收程序及验收内容等各环节实施有效的动态监管的智能化管理措施。
2、建设主体与内容
（1）市住房城乡建委负责对“智慧工地”信息管理平台监理行业管理子系统进行维护，建立未按要求及时填报工程监理报告的预警机制，并统计分析工程监理报告的相关数据。
（2）工程监理企业负责管理项目监理机构及相关人员账户，并建立工程监理报告内审制度。项目监理机构利用监理行业管理子系统项目端，填报监理专报或监理急报；工程监理企业利用监理行业管理子系统企业端，审核监理专报或监理急报，并填报监理季报。
（3）住房城乡建设主管部门登录“智慧工地”信息管理平台接收、处置工程监理报告，并对报告的质量做出评价。
（4）监理单位在组织工程重要分部验收（地基基础、主体结构、节能分部、工程预验收、工程验收）时，应将验收成果上传至“市智慧工地管理平台”工程质量验收管理子系统，并随验收进度实时更新。建设单位应对监理单位报送信息进行符合性审查。
（5）主要包括如下工程内容：桥梁工程（地基与基础、下部结构、上部结构、桥面系与附属结构、子单位工程预验收）；道路工程（路基、垫层与基层、面层、档护结构、安全防护设施、子单位工程预验收）；给排水工程（地基与基础、池体结构、管道结构、附属工程、子单位工程预验收）；边坡及挡护结构工程（地基与基础、墙体、附属工程、子单位工程预验收）；隧道工程等。
3、硬件设备要求
配置办公电脑设备1套，并连接了互联网。
4、其他
（1）工程监理单位应严格按照试点工作要求，及时填报监理专报、监理急报和监理季报。监理专报和监理急报应如实反映工程现场情况。监理季报应如实反映企业人员和自查情况。
（2）鼓励项目监理机构使用信息系统辅助监理工作，与“智慧工地”信息管理平台监理行业管理子系统联动。
（3）应满足国家现行相关法律法规、标准规范的要求。
5、设备配置
设备名称
型号/规格
计量单位
数量
备注
操作电脑
G3260/1T/8G
2
台
2个工区各1台

2.14 建材质量管理子系统
1、应用简介
建材质量监管“智能化应用”，是指通过建立“市智慧工地管理平台”建材质量监管子系统，对预拌混凝土原材料质量、配合比设计及出厂检验质量实施有效的动态监管的智能化管理措施。
2、建设主体与内容
（1）市住房城乡建委负责“智慧工地”信息管理平台建材质量监管子系统的维护，接收并处理预拌混凝土生产企业传送的数据。
（2）预拌混凝土生产企业通过建材质量监管子系统取得操作权限，按规定上传混凝土出厂质量检验报告和混凝土出厂合格证。
（3）施工单位通过手机对预拌混凝土浇筑信息进行采集并上传。
3、硬件设备要求
连接了互联网的办公电脑
4、其他
应满足国家现行相关法律法规、标准规范的要求。
5、设备配置
设备名称
型号/规格
计量单位
数量
备注
操作电脑
G3260/1T/8G
2
台
2个工区各1台

2.15 工程质量检测监管子系统
1、应用简介
工程质量检测监管“智能化应用”，是指通过建立“市智慧工地管理平台”工程质量检测监管子系统，对工程质量检测行业，对检测数据、检测报告实施大数据分析运用和对检测行为进行过程监管的智能化管理措施。
2、建设主体与内容
市城乡建委负责“智慧工地”信息管理平台工程质量检测监管子系统的维护，包含检测机构、检测人员、检测数据信息维护，负责接收检测过程中上传的检测图片、检测视频、检测数据和检测报告
3、硬件设备要求
（1）配置办公电脑1套，并连接了互联网。
（2）检测机构配置二维码扫码枪。
（3）工地见证取样工区4G或WIFI无线网络信号覆盖。
4、设备技术要求
二维码扫码枪：USB（USB-KBW/USB-COM）；通讯距离有线不低于1.5m，无线不低于30m。
5、应用要求
（1）取样单位人员应按规定程序进行取样，并将取样样品信息和过程信息，及时录入工程质量检测监管子系统，并打印检测委托书。
（2）见证单位人员应按规定程序进行见证，并将样品见证信息和样品审核信息，及时录入工程质量检测监管子系统。
（3）检测机构人员应按规定程序收样检测，将现场检测过程信息、室内样品检测信息、检测数据和检测报告，及时录入工程质量检测监管子系统，并向工程质量监督机构及时推送检测结论不合格的报告信息。
（4）项目参建企业应按照《关于检测报告二维码扫码验证工作的提示》，扫描报告二维码查询原始报告信息、报告修改过程信息、实行样品二维码标识的样品取样和见证人员姓名及时间节点等信息，核验报告真伪，核查工程项目是否按规定实行样品二维码唯一性标识。
6、其他
应满足国家现行相关法律法规、标准规范的要求。
7、设备配置

设备名称
型号/规格
计量单位
数量
备注
操作电脑
G3260/1T/8G
2
台
2个工区各1台
二维码扫码枪
USB（USB-KBW/USB-COM）
2
个
2个工区各1个

2.16 BIM施工子系统
1、应用简介
BIM 施工“智能化应用”，是指将深化出的BIM 施工阶段模型，有效应用于建筑工程场地布置、施工方案与工艺模拟、施工进度管理、工程质量验收管理、施工安全管理等的智能化管控措施。
2、建设主体与内容
（1）市住房城乡建委负责“智慧工地”信息管理平台BIM施工子系统的维护，接收项目传送的BIM轻量化模型与BIM施工应用相关数据，并做统计汇总及数据分析。
（2）施工单位负责建立或深化出BIM施工阶段模型，并以此模型为基础进行施工现场的智能化应用；同时，按要求将该模型进行轻量化处理后提交“智慧工地”信息管理平台BIM施工子系统。
（3）施工单位应基于BIM应用管理软件进行BIM施工现场的智能化应用，并将管理数据及时推送到“智慧工地”信息管理平台。
（4）建设、施工、监理单位及项目部应利用BIM技术，对施工全过程进行具体管理；住房城乡建设主管部门可利用“智慧工地”信息管理平台，对辖区内具备BIM施工“智能化应用”的施工现场进行监督管理。
2、BIM软件要求
采用国家主流的通用BIM核心建模软件及施工应用管理软件。
3、BIM模型认定
（1）施工单位应建立BIM基础模型（BIM基础模型是指含建筑、结构、机电、装饰装修在内的细度不低于200的建设项目模型）。
（2）BIM基础模型应当通过“智慧工地”信息管理平台BIM施工子系统的模型审查功能进行模型认定。
4、应用技术要求
（1）场
