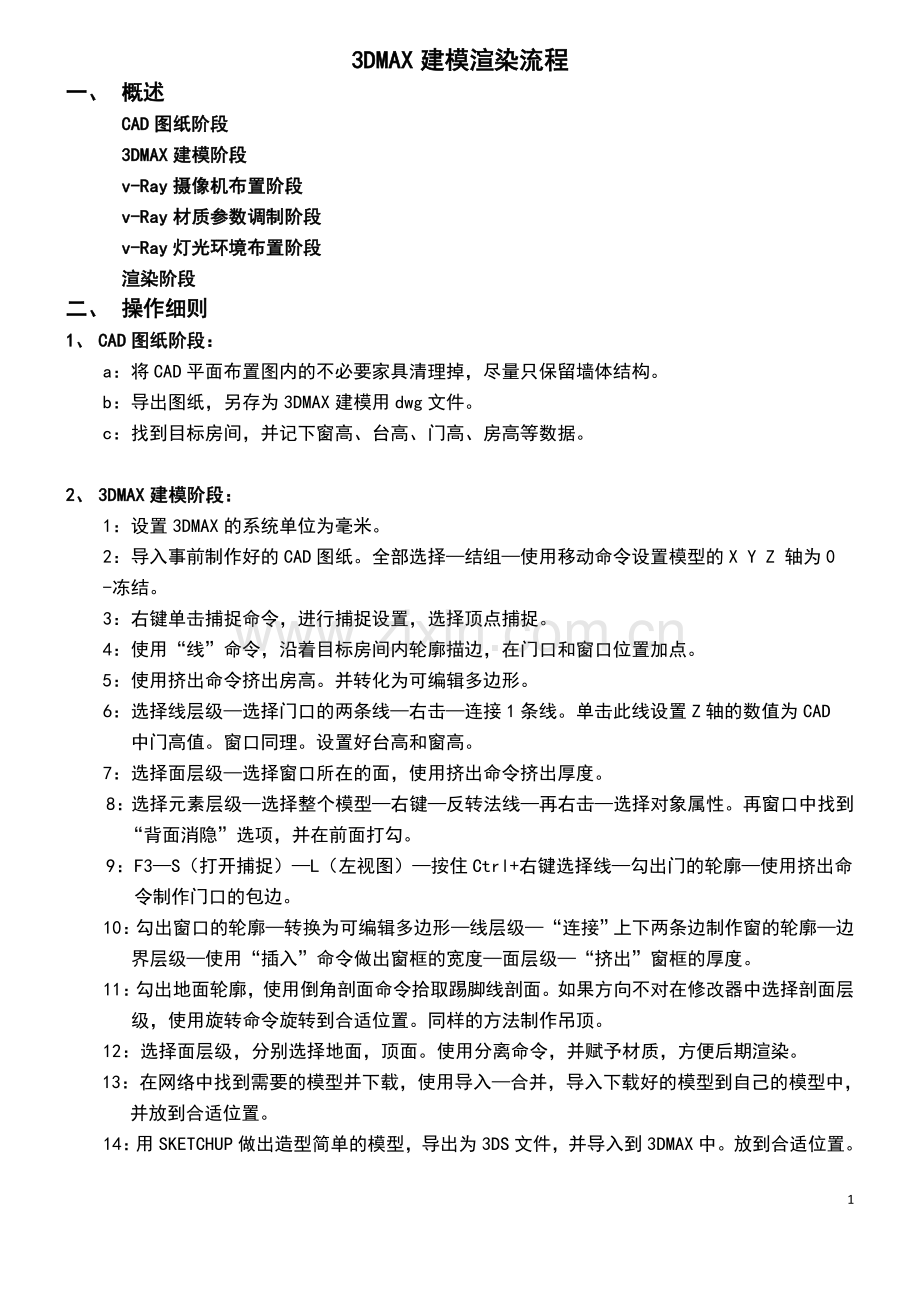

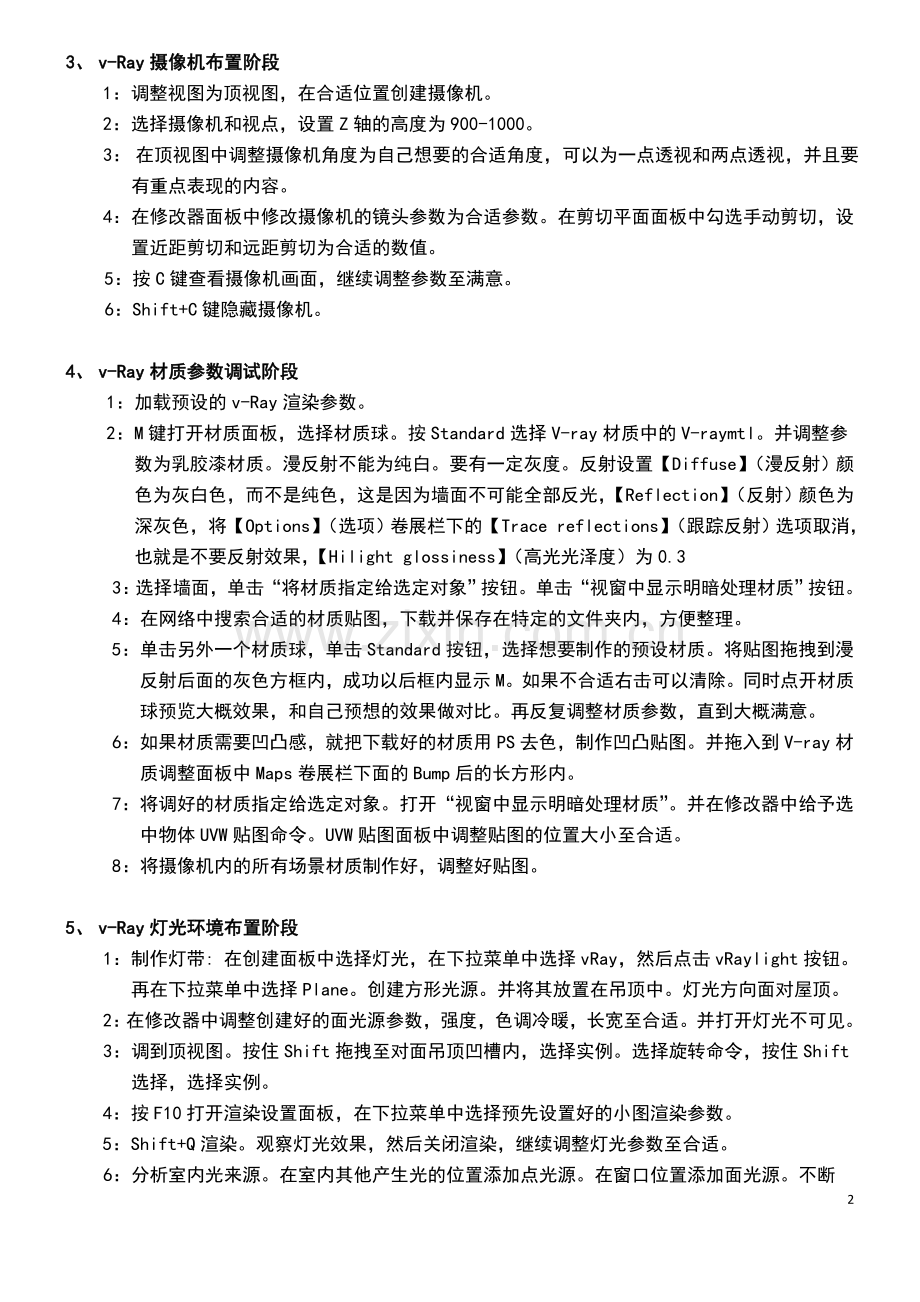

3DMAX建模渲染流程一、 概述CAD图纸阶段3DMAX建模阶段v-Ray摄像机布置阶段v-Ray材质参数调制阶段v-Ray灯光环境布置阶段渲染阶段二、 操作细则1、 CAD图纸阶段：a：将CAD平面布置图内的不必要家具清理掉，尽量只保留墙体结构。b：导出图纸，另存为3DMAX建模用dwg文件。c：找到目标房间，并记下窗高、台高、门高、房高等数据。2、 3DMAX建模阶段：1：设置3DMAX的系统单位为毫米。2：导入事前制作好的CAD图纸。全部选择结组使用移动命令设置模型的X Y Z 轴为0-冻结。3：右键单击捕捉命令，进行捕捉设置，选择顶点捕捉。4：使用“线”命令，沿着目标房间内轮廓描边，在门口和窗口位置加点。5：使用挤出命令挤出房高。并转化为可编辑多边形。6：选择线层级选择门口的两条线右击连接1条线。单击此线设置Z轴的数值为CAD 中门高值。窗口同理。设置好台高和窗高。7：选择面层级选择窗口所在的面，使用挤出命令挤出厚度。8：选择元素层级选择整个模型右键反转法线再右击选择对象属性。再窗口中找到“背面消隐”选项，并在前面打勾。9：F3S（打开捕捉）L（左视图）按住Ctrl+右键选择线勾出门的轮廓使用挤出命令制作门口的包边。10：勾出窗口的轮廓转换为可编辑多边形线层级“连接”上下两条边制作窗的轮廓边界层级使用“插入”命令做出窗框的宽度面层级“挤出”窗框的厚度。11：勾出地面轮廓，使用倒角剖面命令拾取踢脚线剖面。如果方向不对在修改器中选择剖面层级，使用旋转命令旋转到合适位置。同样的方法制作吊顶。12：选择面层级，分别选择地面，顶面。使用分离命令，并赋予材质，方便后期渲染。13：在网络中找到需要的模型并下载，使用导入合并，导入下载好的模型到自己的模型中，并放到合适位置。14：用SKETCHUP做出造型简单的模型，导出为3DS文件，并导入到3DMAX中。放到合适位置。3、 v-Ray摄像机布置阶段1：调整视图为顶视图，在合适位置创建摄像机。2：选择摄像机和视点，设置Z轴的高度为900-1000。3： 在顶视图中调整摄像机角度为自己想要的合适角度，可以为一点透视和两点透视，并且要有重点表现的内容。4：在修改器面板中修改摄像机的镜头参数为合适参数。在剪切平面面板中勾选手动剪切，设置近距剪切和远距剪切为合适的数值。5：按C键查看摄像机画面，继续调整参数至满意。6：Shift+C键隐藏摄像机。4、 v-Ray材质参数调试阶段1：加载预设的v-Ray渲染参数。2：M键打开材质面板，选择材质球。按Standard选择V-ray材质中的V-raymtl。并调整参数为乳胶漆材质。漫反射不能为纯白。要有一定灰度。反射设置【Diffuse】（漫反射）颜色为灰白色，而不是纯色，这是因为墙面不可能全部反光，【Reflection】（反射）颜色为深灰色，将【Options】（选项）卷展栏下的【Trace reflections】（跟踪反射）选项取消，也就是不要反射效果，【Hilight glossiness】（高光光泽度）为0.33：选择墙面，单击“将材质指定给选定对象”按钮。单击“视窗中显示明暗处理材质”按钮。4：在网络中搜索合适的材质贴图，下载并保存在特定的文件夹内，方便整理。5：单击另外一个材质球，单击Standard按钮，选择想要制作的预设材质。将贴图拖拽到漫 反射后面的灰色方框内，成功以后框内显示M。如果不合适右击可以清除。同时点开材质球预览大概效果，和自己预想的效果做对比。再反复调整材质参数，直到大概满意。6：如果材质需要凹凸感，就把下载好的材质用PS去色，制作凹凸贴图。并拖入到V-ray材质调整面板中Maps卷展栏下面的Bump后的长方形内。7：将调好的材质指定给选定对象。打开“视窗中显示明暗处理材质”。并在修改器中给予选中物体UVW贴图命令。UVW贴图面板中调整贴图的位置大小至合适。8：将摄像机内的所有场景材质制作好，调整好贴图。5、 v-Ray灯光环境布置阶段1：制作灯带: 在创建面板中选择灯光，在下拉菜单中选择vRay，然后点击vRaylight按钮。再在下拉菜单中选择Plane。创建方形光源。并将其放置在吊顶中。灯光方向面对屋顶。2：在修改器中调整创建好的面光源参数，强度，色调冷暖，长宽至合适。并打开灯光不可见。3：调到顶视图。按住Shift拖拽至对面吊顶凹槽内，选择实例。选择旋转命令，按住Shift选择，选择实例。4：按F10打开渲染设置面板，在下拉菜单中选择预先设置好的小图渲染参数。5：Shift+Q渲染。观察灯光效果，然后关闭渲染，继续调整灯光参数至合适。6：分析室内光来源。在室内其他产生光的位置添加点光源。在窗口位置添加面光源。不断Shift+Q观察渲染效果，调整灯光参数，直到合适。7：如果室内画面还是过暗，要在合适位置进行补光。可以用面光源，也可以用光域网。光域网的方式为在创建面板中选择灯光，下拉菜单中选择光度学，创建灯光。在修改器面板中，在灯光分布下拉菜单中选择“光度学web”，勾选阴影选项。在分布卷展栏中点击“选择光度学文件”，选择预先下载好的光域网。然后调整亮度，颜色冷暖。最后调整灯光位置至需要补光的位置。8：如果补光的光源产生了不必要的阴影，可以查看产生阴影的物体，然后点击灯光修改面板中的排除。将产生不必要阴影的物体添加到右侧面板内。9：室内灯光调制合适后，在能看见的室外，选择弧线命令创建一条弧线。挤出至合适高度，略比窗户高一点。然后再修改器面板中给予“壳”命令。并赋予vRay自发光材质，给予UVW贴图命令。调整贴图至合适位置。由此制作室外环境。6、 渲染阶段1：不断Shift+Q，观察渲染效果。查看材质效果。2：分析材质偏差原因，调整灯光参数以免造成曝光，调整材质反射光泽度，细分，凹凸等避免材质失真。3：调整到满意之后F10加载大图渲染参数，调整分辨率至合适，开始渲染。 3
