皮带线

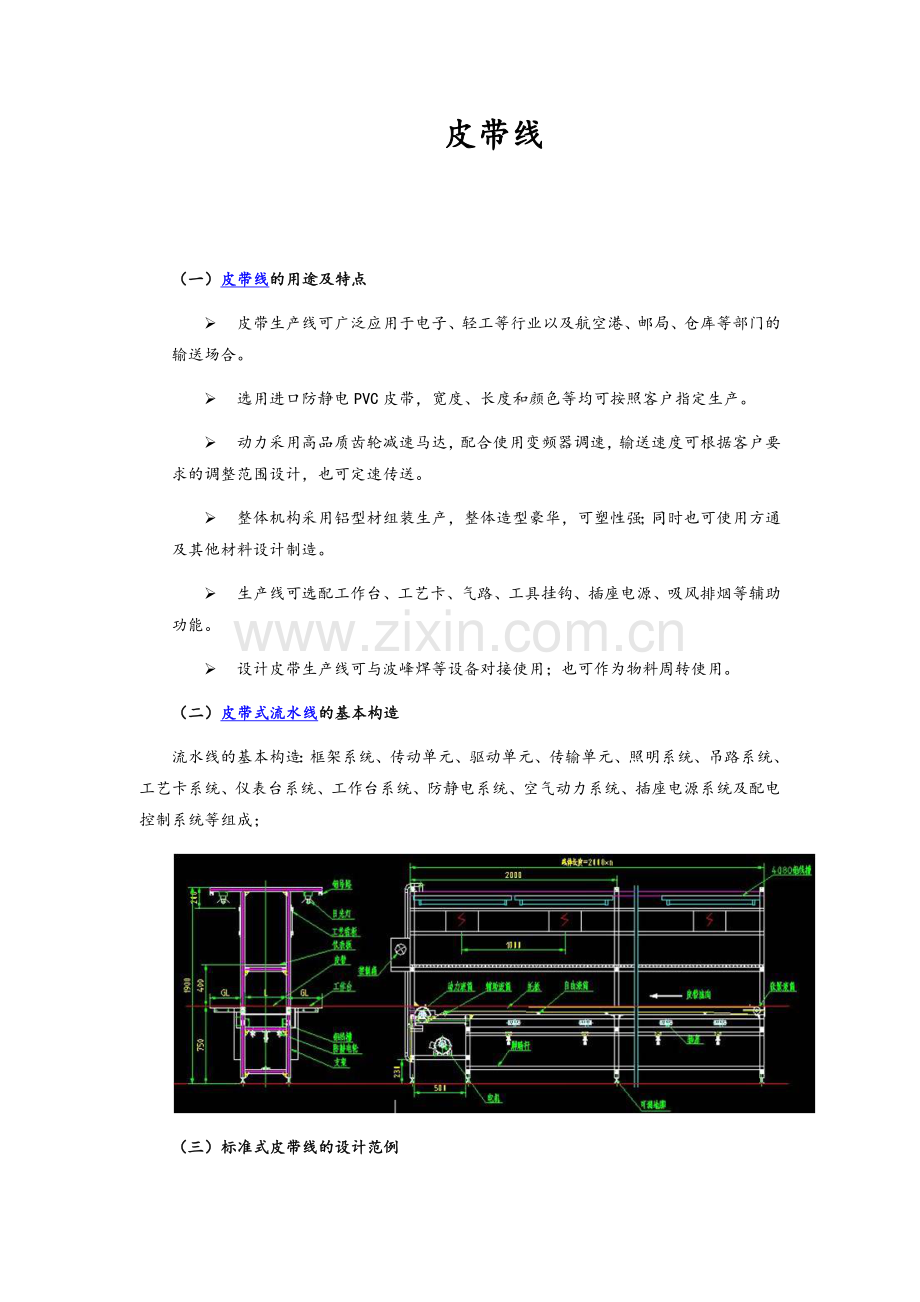

（一）皮带线的用途及特点
Ø 皮带生产线可广泛应用于电子、轻工等行业以及航空港、邮局、仓库等部门的输送场合。
Ø 选用进口防静电PVC皮带，宽度、长度和颜色等均可按照客户指定生产。
Ø 动力采用高品质齿轮减速马达，配合使用变频器调速，输送速度可根据客户要求的调整范围设计，也可定速传送。
Ø 整体机构采用铝型材组装生产，整体造型豪华，可塑性强；同时也可使用方通及其他材料设计制造。
Ø 生产线可选配工作台、工艺卡、气路、工具挂钩、插座电源、吸风排烟等辅助功能。
Ø 设计皮带生产线可与波峰焊等设备对接使用；也可作为物料周转使用。
（二）皮带式流水线的基本构造
流水线的基本构造：框架系统、传动单元、驱动单元、传输单元、照明系统、吊路系统、工艺卡系统、仪表台系统、工作台系统、防静电系统、空气动力系统、插座电源系统及配电控制系统等组成；

（三）标准式皮带线的设计范例

（四）皮带式流水线的标准配件

（五）皮带线传送的对接方式及设计要点

普通对接

有缝对接

辅助对接
（六）皮带的使用选择
常规使用皮带材质分类：PU、PVC、橡胶、铁氟龙、硅胶等
常规使用皮带用途分类：食品级、物流级、防静电、工矿级、腐蚀性级
常规附件：表面挡条、挡板、背面导向等等。

防静电PVC皮带 防滑PVC皮带 白色PU皮带

滚筒线
（一）滚筒线介绍
输送机滚筒主要是用于输送包、箱、托盘等一般物品，由于滚筒输送过程，滚筒之间会出现小的缝隙，细小物质需放在托盘中输送，单个较大物品需单独输送，滚筒承载负荷量大。

（二）滚筒线分类：
1、结构形式：按驱动方式可分为动力滚筒线和无动力滚筒线； 　

无动力滚筒线

动力滚筒线
2、按布置形式可分为：水平输送滚筒线、倾斜输送滚筒线和转弯滚筒线。
3、还可按客户要求特殊设计，以满足各类客户的要求。 　　
4、标准规滚筒线内宽度为200、300、400、500、1200mm等。也可按客户需求采用其它特殊规格。 　　
5、转弯滚筒线标准转弯内半径为600、900、1200mm等，也可按客户需求采用其它特殊规格。 　　
6、直段滚筒所用的滚筒直径有38、50、 60、76、89mm等。
（三）材质选择
1、滚筒材质：镀锌、镀铝、不锈钢、pvc材料等。
2、滚筒形式：双链轮滚筒；O型槽滚筒、普通滚筒。滚筒长度：一般为500~1200mm；可根据用户需求定制。
3、线体支架：不锈钢、铝型材、碳钢喷塑等。

（四）滚筒线工艺参数
1. 输送机滚筒组装备，需根据物体输送的长度、宽度和高度定。
2. 必须查看运输货物底部情况。
3. 滚筒输送过程中必须考虑滚筒输送机的输送速度以及滚筒与货物的摩擦力，考虑滚筒与化学物品的接触受到的影响。
4. 滚筒分为无动力和动力滚筒，在安装过程中需考虑所输送物体，选择正确的滚筒。
5. 输送机安装需考虑滚筒承重量，如货物超过负荷，需在同一输送道安装多根滚筒。
（五）滚筒线标准规格图表

链板线
（一）链板线介绍：
链板输送线可承受较大载荷、长距离输送；线体形式为直线、转弯输送；链板宽度可根据客户或实际情况设计。链板形式为直线链板、转弯链板。主体结构材质采用碳钢喷塑或镀锌，洁净室和食品行业采用不锈钢制作。链板输送线广泛应用于柴油机、家用电器、食品、汽车、摩托车、发动机、等行业的装配及输送。
（二）链板的分类
链板主要有以下几种：排屑机链板，金属链板，输送链板、清洗链板、啤酒用金属链板，排屑机链板、冲孔链板、不锈钢链板、碳钢链板、传动链板，工程塑料链板，龙骨链板，等等。

（三）链板线特点：
1、链板输送机的输送面平坦光滑，摩擦力小，物料在输送线之间的过渡平稳，可输送各类玻璃瓶、PET瓶、易拉罐等物料，也可输送各类箱包。　
2、链板有不锈钢和工程塑料等材质，规格品种繁多，可根据输送物料和工艺要求选用，能满足各行各业不同的需求。　
3、链板输送机一般都可以直接用水冲洗或直接浸泡在水中。设备清洁方便，能满足食品、饮料行业对卫生的要求。　
4、设备布局灵活。可以在一条输送线上完成水平、倾斜和转弯输送。　
5、设备结构简单，运行平稳，维护方便。

平顶链输送机

转弯链板输送机

龙骨链板输送机

提升链板输送机

齿形链板输送机

倍速链线装配线
（一）倍速链流水线介绍
倍速链流水线是一种以倍速链条为牵引的输送类非标生产设备，根据行业可分为轻型和
重型两大类，在生产中主要用于产品的装配输送。

典型的倍速链输送线结构
（二）设备应用
倍速链流水线的工程量通常相较于普通的输送设备较大，它的应用行业也非常广泛，比如：电子电器行业、家电生产行业、食品、化工、机械制造、五金等行业都可应用。
倍速链流水线与其他输送流水线在生产中的作用以产品输送为主。它们主要负责将产品从 A 工位输送到 B 工位或者其他工作，继续由该工位的工作人员完成产品的装配、加工等工艺。它亦可以与自动化专机共同应用于产品的自动化加工生产。

（三）注意事项：
倍速链流水线是一种非标定制类设备，而非标准设备。由于各企业的生产环境、规模等
各方面条件都各不相同，倍速链系列设备要应用生产时就需要依据客户的实际需求进行量身
设计、打造符合企业生产要求的设备。因此，在沟通倍速链流水线时需要注意以下一些问题：
1、企业的规模、产量是否适合使用倍速链系列产品作为生产设备；
2、产品属性、加工工艺等是否适合；
3、设备作业环境；
建议在采购设备时咨询专业的非标设备设计工程师，他们会以多年的专业经验为你提供详细的咨询帮助。
（四）设计案例参考
设备名称：垂直回转型倍速链流水线，以下提供的数据均对该案例有效，不建议作为其他倍速链系列产品的设计。
1）双层倍速链线体：
1、规格尺寸：L12400*W58*h2000mm；
2、机身导轨采用 3 倍速链专用铝型材，机脚采用 40*60 铝型材；
3、链条采用 3 倍速链条；
4、上层动力系统配 750W 马达连牙箱（品牌可选）；三菱变频调整速度；
5、下层采用 750W 马达连牙箱（品牌可选），速度 8M/min 定速运行；
6、上下移动气动升降机；
7、工装板可由客户自己配置。
2）照明、供气、供电部分：
1、灯架采用 40*60*T2 铝型材；
2、压缩空气压调压过滤器：亚德客；
3、H 型铝合金型材，配绿色亚克力底板，透明有机玻璃板；
4、采用单管日光灯管，全线体安装；
5、物料盒：T1.2 不锈钢折弯制作，安装于线体侧面；
6、工具挂钩：导轨采用 26*26 铝型材，挂钩 1 个/M。

组合式生产线
除了有我们熟悉的皮带输送线、倍速链、装配线、老化线、流水线工作台等设备，还有相当大一部分设备属于组合式生产线。
组合式生产线顾名思义就是由两种或两种以上流水线产品，根据一定的工艺生产要求组合成一套完整的流水生产线，并且应用于产品的加工生产。
（一）特征优势
组合式生产线是充分考量了不同类型流水线产品的特征和优势，并且将其集中应用于某一产品的生产。这种生产设备形式的变更，相应的也会带来生产人员和生产方式的变化。组合式生产线相较于单一形式的流水线产品，具有功能多样、效率更高、简化生产步骤等明显特点。
（二）部分组合案例
对于组合式生产线的产品组合就更为多样化，与非标行业的特征也更为吻合。例如：
1、 我们可以根据需要将皮带输送线与工作台进行组合：皮带输送线担负加工件的输送，工作台根据需要可以设计为单边或是双边，可以用于作为工作人员的操作平台；

2、 亦可以将皮带输送线、工作台、滚筒线等进行组合；或是倍速链、工作台、滚筒输送线等产品

3、 更为复杂的组合式生产线案例如，北京利锋科技设计的重型倍速链装配线，项目内容包含：倍速链、滚筒线、链板线、悬挂链、旋转工作台等众多大型流水线产品。

组合式生产线的制造工艺难度与单一流水线产品的制造工艺难度有一定的关系，但包含的组合的设备越多，难度相应的也会越大。
