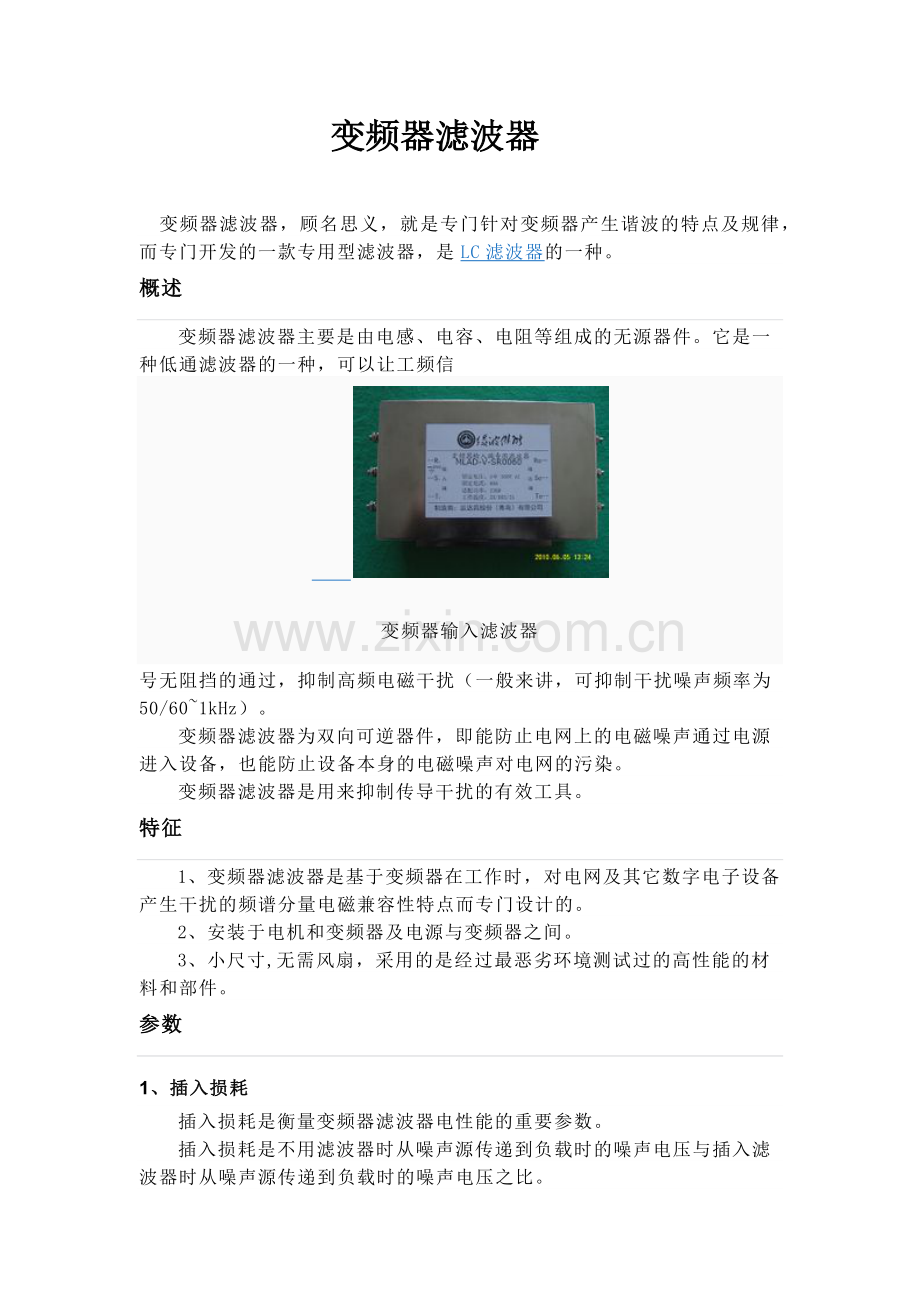

变频器滤波器变频器滤波器，顾名思义，就是专门针对变频器产生谐波的特点及规律，而专门开发的一款专用型滤波器，是LC滤波器的一种。 概述变频器滤波器主要是由电感、电容、电阻等组成的无源器件。它是一种低通滤波器的一种，可以让工频信 变频器输入滤波器号无阻挡的通过，抑制高频电磁干扰（一般来讲，可抑制干扰噪声频率为50/601kHz）。 变频器滤波器为双向可逆器件，即能防止电网上的电磁噪声通过电源进入设备，也能防止设备本身的电磁噪声对电网的污染。 变频器滤波器是用来抑制传导干扰的有效工具。 特征1、变频器滤波器是基于变频器在工作时，对电网及其它数字电子设备产生干扰的频谱分量电磁兼容性特点而专门设计的。 2、安装于电机和变频器及电源与变频器之间。 3、小尺寸,无需风扇，采用的是经过最恶劣环境测试过的高性能的材料和部件。 参数1、插入损耗插入损耗是衡量变频器滤波器电性能的重要参数。 插入损耗是不用滤波器时从噪声源传递到负载时的噪声电压与插入滤波器时从噪声源传递到负载时的噪声电压之比。 插入损耗在输入/输出的阻抗均为50的系统下测试，结果通常表示为在所关心频段内的衰减曲线（单位为分贝）。 2、泄漏电流变频器滤波器的泄漏电流是指在250VAC/50Hz的电压/频率条件下，火线和零线与外壳间流过的电流。 泄漏电流的大小主要取决于变频器滤波器中的共模电容。 从插入损耗的角度来考虑，共模电容越大，电性能越好，此时，漏电流也越大。但从安全方面考虑，泄漏电流又不能过大，否则不符合安全标准要求。尤其是一些医疗保健设备，要求泄漏电流尽可能小。因此，要根据具体设备要求来确定共模电容的容量。 3、耐压为确保变频器滤波器的质量，半成品前全部进行耐压测试。测试标准为： 3.1、火线与外壳（或零线与外壳）之间施加1750VAC高压，时间一分钟，不发生放电现象和咝咝声。 3.2、火线与零线之间施加1500VDC直流高压，时间一分钟，不发生放电现象和咝咝声。 3.3、由于对变频器滤波器做耐压测试，会对内部器件带有一定损伤，用户测试次数不能过多，时间不能过长。否则会降低滤变频器波器的寿命，甚至损坏变频器滤波器。 种类根据变频器滤波器所适用的场合，可以分为以下几种： 1、LC滤波器LC滤波器适用于对谐波含量要求不高的场合，好的LC滤波器，可以把畸变率控制在810%； 2、谐波滤波器此种滤波器适用于对谐波要求较高的场合，一般可以把畸变率控制在25%； 3、正弦波滤波器此种滤波器综合了电抗器与LC滤波器的长处，可以把变频器输出端的波形，整合成较像标准的正弦波，同时，也可以解决变频器与负载之间因远距离传输所产生的电压降等问题； 选用1、明确需要的工作参数首先要明确设备的额定工作电压、电流和频率。 变频器滤波器的额定电流不要取的过小，否则会损坏滤波器或降低变频器滤波器的寿命。但额定电流也不要取的过大，因为电流大会增大变频器滤波器的体积或降低变频器滤波器的电气性能。一般按设备额定电流的1.21.5倍来确定变频器滤波器的额定电流。 2、确定合适的变频器滤波器种类不同的场合，对电流或者是电压畸变率的要求不同，根据其要求，选用不同变频器滤波器。 3、明确干扰类型根据设备现场干扰源情况，来确定干扰噪声类型，是共模干扰还是差模干扰，这样才能有针对性的选用变频器滤波器。如不能确定干扰类型，可通过实际试探来确定变频器滤波器型号，这种方法往往是一种既实际又有效的方法。 4、泄漏电流根据设备最大泄漏电流的允许值来选择变频器滤波器，尤其对一些医疗保健设备更是如此。 使用1、变频器滤波器的安装位置应靠近变频器，尽量缩短引线长度。 2、确保变频器滤波器外壳与机箱壳良好接触。 3、变频器滤波器的输入输出线应拉开距离，切忌并行走线，以免降低变频器滤波器的电性能。
