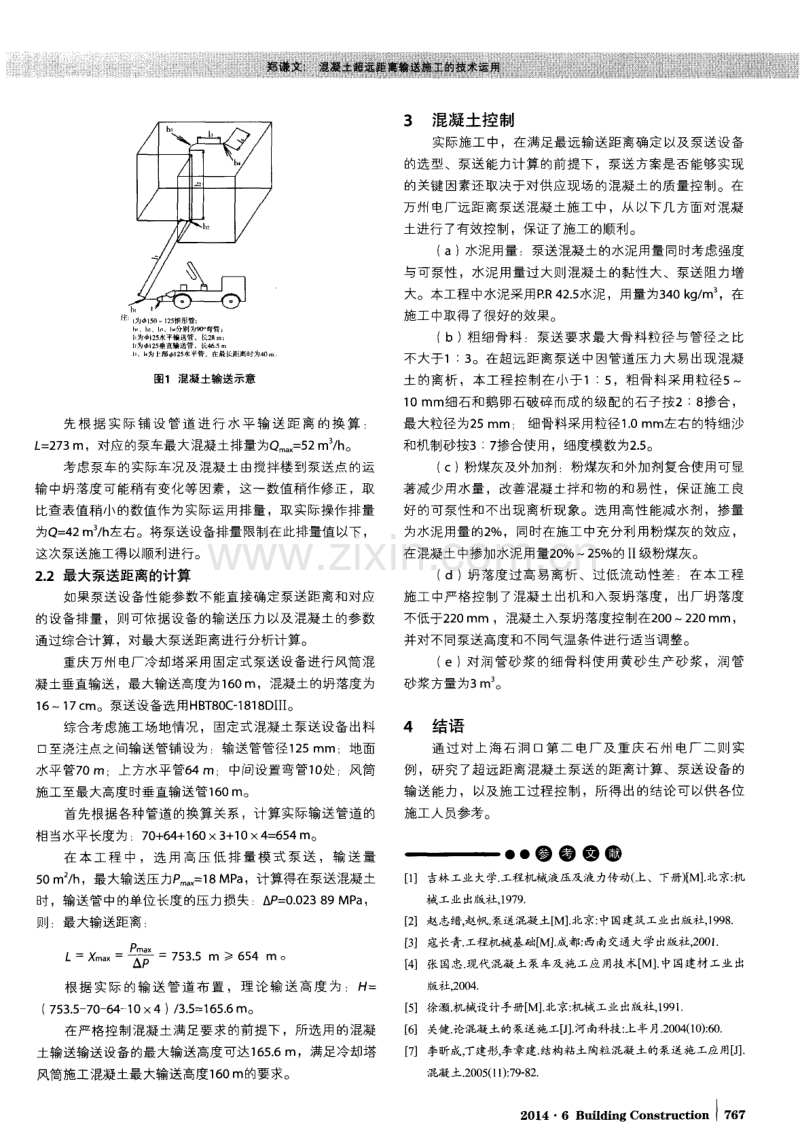

混凝土超远距离输送施工的技术运用.pdf_第2页
第2页 / 共2页
本文档共2页,全文阅读请下载到手机保存,查看更方便
资源描述
混凝土超远距离输送施工的技术运用 郑谦文 上海电力建筑工程公司 上海 2 0 0 4 3 7 摘要:混凝土的超远距离输送是一项综合技术,在建筑施工中越来越多地被应用。结合工程实例,对混凝土超远距离 输送的施工泵送参数计算、泵送机械选定、泵管布设和过程控制、混凝土控制等技术运用进行分析总结,并针对存在 的问题 ,提出了相应 的建议。 关键词:混凝土 泵送 超远距离 参数 中图分类号:T U 5 2 8 . 5 3 文献标识码 :B 文章编号:1 0 0 4 — 1 0 0 1 ( 2 0 1 4 ) 0 6 — 0 7 6 6 — 0 2 T e c h n iq u e Ap p l i c a t io n o f Co n c r e t e Su p e r L o n g — Di s t a n c e T r a n s p o r t a t i o n Co n s t r u c t ion Z h e n g Qi a n we n Sh a n g h a i P o we r Civ i l Co n s t r u c t io n Co mp a n y S h a n g h a i 2 0 0 4 3 7 在实际施工中,对于超高建构筑物或由于场地环境 限 制需要进行超远距泵送混凝土的 ,往往水平距离很大 ,或 垂直距离很高,甚至两者同时存在。本文结合上海石洞 口 第二 电厂和重庆万州电厂的二次施工实例 ,对超远距离泵 送混凝土的问题进行分析探讨。 1 混凝土输送距离的换算 对于混凝土泵送距离 问题 ,考虑到混凝土输送路径 中 的水平铺设的管道、弯管、垂直管道、锥形管道等对混凝 土的阻力、压力损失相差很大,通常在混凝土泵送距离 的 计算过程 中,需先将各种不同的混凝土输送管道 的长度 , 均换算为相 当水平长度 ,作为标; 隹 计算长度 ( 表1) 。 2 泵送设备的输送能力计算n 2 . 1基于泵送设备性能参数的输送距离 部分混凝土输送设备已将在不同的坍落度时用不同的 排量泵送 的最大泵送距离用表格及曲线形式列出,供使用 者参考查阅。 上海石洞 口第二 电厂一号机煤仓 问甲板 的混凝土浇 注 ,采用混凝土泵车输送作业。这次施工的特点是 ,由于 施工场地及建筑物的限制 ,混凝土输送管的水平距离和垂 直距离都较大 ,分别达~ lJ 2 8 m和4 6 m,施工前需要对泵车 的泵送能力进行分析和计算 ,以确定泵车能力是否能够满 足泵送需要。 作者简介:郑谦文 ( 1 9 6 3 一),男,本科,高级工程师。 通讯地址:上海市松花江路2 6 0 0 号 ( 2 0 0 4 3 7 ) 。 收稿 日期 :2 0 1 4 - 0 4 — 2 9 766l 建 筑 番 毫 工第 3 6 卷第 6 期 表1 各管道与水平管道的换算关 系 水平换算长度/m 输送管 单位 / m 管径, m m 坍落度5 1 2 c m 坍落度 I 3 1 7 C m 坍落度 1 8 2 3 C m 1 OO 2 2. 5 3 垂直输送 管 1 l 2 5 3 3 . 5 4 1 5 O 3 5 4. 5 5 5 I 75 1 5 O 锥形管 l 1 5 0 ~l 2 5 3 3 3 l 25 1 O 0 9 0 o 弯管 4 4 4 软管 1 2 2 2 混 凝 土 的 设 定 坍 落 度 为 1 8 C m ,最 大 骨 料 尺 寸 ≤ 4 Om m o 混凝土 泵车 车型号 l P F 一 9 0 B 一 5 N 2 1 ,其最 大排 出量 9 O m / h ,额定最大水平输送距离5 2 0 m。 根据施工现场 的地形和建筑物的形状 ,以及考虑混凝 土搅拌车的进出通道,混凝土泵车及输送管的布置见图1 。 输送管端部不接软管,由最长距离开始泵送 ,分段拆 卸。 在 浇注 的初始阶段 ,混凝土泵车 曾一度 发生泵送 困 难 ,或者根本就无力泵送 ,或者混凝土管堵塞 ,造成施工 的停顿。那么 ,这样大距离大高度 的输送 管道 ,混凝土泵 车能否进行正常泵送需要探讨。 影 响泵送 的 因素可 由2个方面进行分析 。这个 问题 的解决 首先是混凝土材料 ,本施工 的混凝 土设定坍落度 为1 8 c m,最大骨料尺寸≤4 0 mm。而根据 混凝土泵送设 备的性 能可知 ,其可泵送混凝土的坍落度 为5~2 3 c m, 使 用 1 2 5 mm输送管泵送的允许最 大混凝 土骨料尺寸 为 4 O mm。因此,混凝土是可泵的。 :I 为曲1 5 0~1 2 5 锥形管: 、l ". h | 分别为9 0 ~ 弯臂; l 【 币l 2 5 水平} 囟 送管 ,长2 8 I l 为州 2 5 垂直输送管 .i 乇 4 6 5 l , 、h 为 h 部 引2 5 水平特.在最长 离时 为4 0m 图1 混凝士输送 示意 先 根据 实 际铺设 管道 进行 水 平输 送距 离 的换 算 : L = 2 7 3 m,对应 的泵车最大混凝土排量为O = 5 2 m / h 。 考虑泵车的实际车况及混凝土 由搅拌楼到泵送点的运 输中坍落度可能稍有变化等因素 ,这一数值稍作修正 ,取 比查表值稍小的数值作为实际运用排量 ,取实际操作排量 为Q= 4 2 m / h 左右。将泵送设备排量限制在此排量值以下 , 这次泵送施工得 以顺利进行。 2 . 2 最大泵送距离的计算 如果泵送设备性能参数不能直接确定泵送距离和对应 的设备排量,则可依据设备的输送压 力以及混凝 土的参数 通过综合计算 ,对最大泵送距离进行分析计算。 重庆万州电厂冷却塔采用固定式泵送设备进行风筒混 凝土垂直输送 ,最大输送高度为1 6 O m,混凝土的坍落度为 1 6~1 7 c m。泵送设备选用H B T 8 0 C 一 1 8 1 8 D I I I 。 综合考虑施工场地情况,固定式混凝土泵送设备出料 口至浇注点之间输送管铺设为:输送管管径1 2 5 mm;地面 水平管7 O mi上方水平管6 4 m 中间设置弯管1 0 处 风筒 施工至最大高度时垂直输送管1 6 0 m。 首先根据各种管道的换算关系 ,计算实际输送管道的 相 当水平长度为 :7 0 + 6 4 + 1 6 0 X 3 + 1 04 = 6 5 4 m。 在本 工程 中 ,选 用高压 低 排量 模式 泵送 ,输送 量 5 O m / h ,最大输送压力P 。 : 1 8 MP a , 计算得在泵送混凝土 时,输送管中的单位长度的压力损失 :A P = O . 0 2 3 8 9 MP a , 则 :最大输送距离: L = = 7 5 3 . 5 m ≥ 65 4 m 。 根据 实际 的输送 管道布 置 ,理 论输 送高度 为 :H= ( 7 5 3 . 5 - 7 0 — 6 4 — 1 0 X 4) / 3 .5 = 1 6 5 . 6 m。 在严格控制混凝土满足要求的前提下,所选用的混凝 土输送输送设备的最大输送高度可达1 6 5 . 6 m,满足冷却塔 风筒施工混凝土最大输送高度1 6 O m的要求。 3混凝土控制 实际施工 中,在满足最远输送距离确定 以及泵送设备 的选型、泵送能力计算 的前提下 ,泵送方案是否能够实现 的关键因素还取决于对供应现场的混凝土的质量控制。在 万外f 电厂远距离泵送混凝土施工中,从以下几方面对混凝 土进行了有效控制 ,保证 了施工的顺利。 ( a)水泥用量 :泵送混凝土的水泥用量同时考虑强度 与可泵性 ,水泥用量过大则混凝土的黏性大、泵送阻力增 大。本工程中水泥采用 R 4 2 . 5 水泥 ,用量为3 4 0 k g / m ,在 施工中取得 了很好的效果。 f b) 粗 细骨料 :泵送要求最大骨料粒径与管径之 比 不大于1: 3 。在超远距离泵送 中因管道压力大易出现混凝 土的离析 ,本工程控制在小于1: 5 ,粗骨料采用粒径5— 1 0 mm细石和鹅 卵石破碎而成的级配的石子按2: 8 掺合 , 最大粒径为2 5 mm;细骨料采用粒径1 . 0 mm左右的特细沙 和机制砂按3: 7 掺合使用,细度模数为2 . 5 。 ( C) 粉煤灰及外加剂 :粉煤灰和外加剂复合使用可显 著减少用水量,改善混凝土拌和物 的和易性 ,保证施工 良 好 的可泵性和不 出现离析现象。选用高性能减水剂 ,掺量 为水泥用量的2 %,同时在施工中充分利用粉煤灰的效应, 在混凝土中掺加水泥用量2 0 %一2 5 %的 I I 级粉煤灰。 ( d)坍落度过高易离析 、过低流动性差 :在本工程 施工 中严格控制了混凝土出机和入 泵坍落度 ,出厂坍落度 不低于2 2 0 mm ,混凝土入泵坍落度控制在2 0 0~2 2 0 mm, 并对不同泵送高度和不同气温条件进行适当调整。 ( e) 对润管砂浆的细骨料使用黄砂生产砂浆 ,润管 砂浆方量为3 m 。 4 结语 通过对上海石洞 口第 二 电厂及重庆石州 电厂 二则 实 例 ,研究了超远距离混凝土泵送的距离计算、泵送设备的 输送 能力 ,以及施工过程控制 ,所得出的结论可以供各位 施工人员参考。 9 0 0 0 吉林~ - ,/ k 大学. 工程机械液压及液力传动( 上、下册) [ M】 . 北京:机 械 工 业 出版社 , 1 9 7 9 . 赵志缙, 赵帆. 泵送混凝土l M] . 北京: 中国建筑工业出版社, 1 9 9 8 . 寇长青. 工程机械基础[ M] . 成都: 西南交通大学出版社, 2 0 0 1 . 张国忠. 现代 混凝土泵车及施工应用技 术[ MJ . 中国建材工业 出 版社 .2 0 0 4 . 徐灏.机械设计手册[ M] . 北京: 机械工业出版社, 1 9 9 1 . 关健.论混凝土的泵送施工[ J J . 河南科技: 上半 月. 2 0 0 4 ( 1 0 ) : 6 0 . 李昕成, 丁建彤, 李章建. 结构粘土陶粒混凝土的泵送施工应用[ J ] . 混凝土. 2 0 0 5 ( 1 1 ) :7 9 — 8 2 . I 2 0 1 4 6 B u i l d i n g Co n s t r u c t i o n f 7 6 7 n H
