七号信令集中监测系统V551操作手册GSM基站业务.doc

系统功能模块

GSM基站业务

1290000 SM

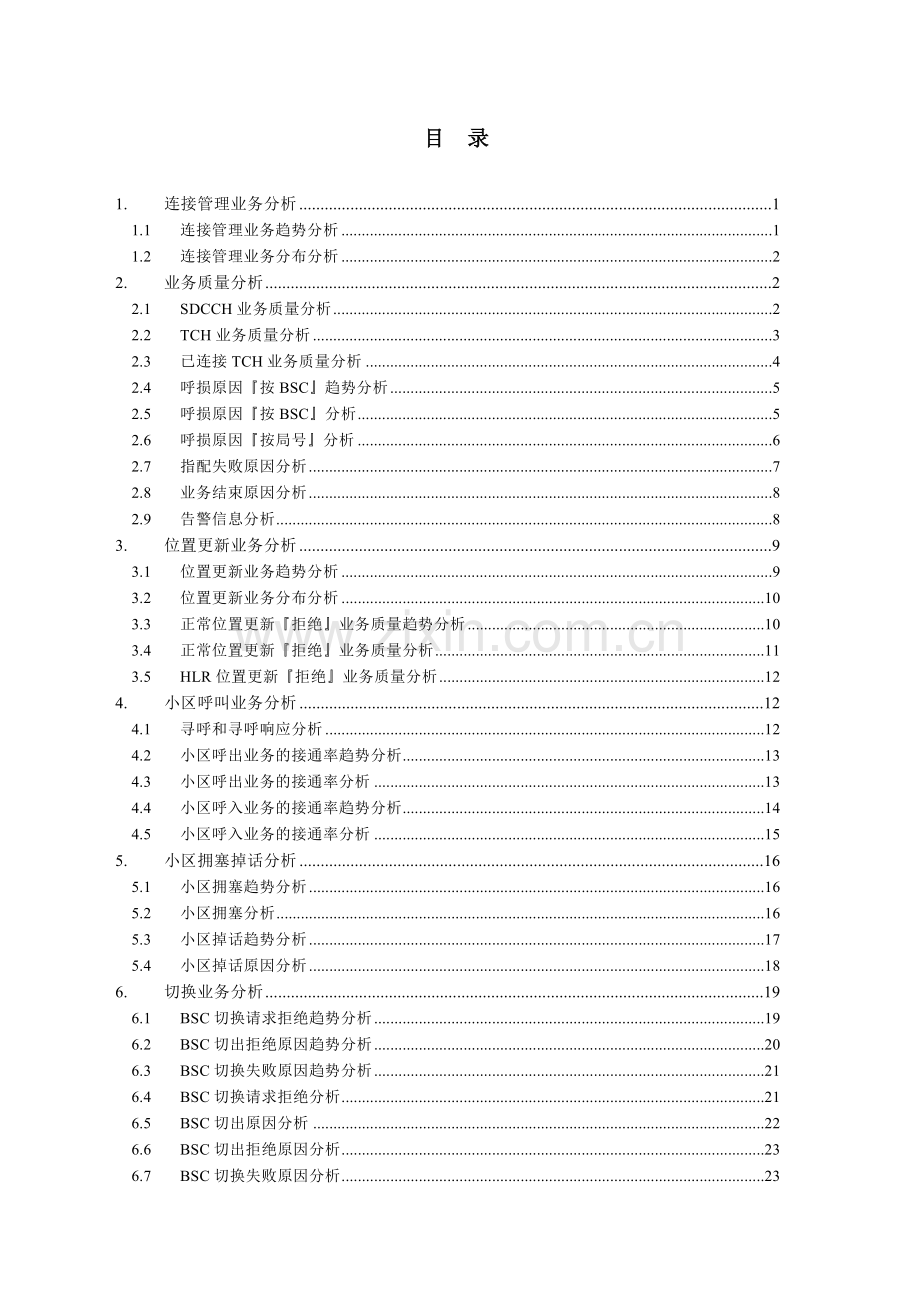

目 录

1. 连接管理业务分析 1
1.1 连接管理业务趋势分析 1
1.2 连接管理业务分布分析 2
2. 业务质量分析 2
2.1 SDCCH业务质量分析 2
2.2 TCH业务质量分析 3
2.3 已连接TCH业务质量分析 4
2.4 呼损原因『按BSC』趋势分析 5
2.5 呼损原因『按BSC』分析 5
2.6 呼损原因『按局号』分析 6
2.7 指配失败原因分析 7
2.8 业务结束原因分析 8
2.9 告警信息分析 8
3. 位置更新业务分析 9
3.1 位置更新业务趋势分析 9
3.2 位置更新业务分布分析 10
3.3 正常位置更新『拒绝』业务质量趋势分析 10
3.4 正常位置更新『拒绝』业务质量分析 11
3.5 HLR位置更新『拒绝』业务质量分析 12
4. 小区呼叫业务分析 12
4.1 寻呼和寻呼响应分析 12
4.2 小区呼出业务的接通率趋势分析 13
4.3 小区呼出业务的接通率分析 13
4.4 小区呼入业务的接通率趋势分析 14
4.5 小区呼入业务的接通率分析 15
5. 小区拥塞掉话分析 16
5.1 小区拥塞趋势分析 16
5.2 小区拥塞分析 16
5.3 小区掉话趋势分析 17
5.4 小区掉话原因分析 18
6. 切换业务分析 19
6.1 BSC切换请求拒绝趋势分析 19
6.2 BSC切出拒绝原因趋势分析 20
6.3 BSC切换失败原因趋势分析 21
6.4 BSC切换请求拒绝分析 21
6.5 BSC切出原因分析 22
6.6 BSC切出拒绝原因分析 23
6.7 BSC切换失败原因分析 23
6.8 BSC内部切换原因分析 24
7. 电路占用统计分析 25
7.1 PCM占用情况分析 25
7.2 电路占用情况分析 26
7.3 电路连接建立时长分析 26
7.4 电路连接时长分析 27
8. 用户行为分析 28
8.1 用户重复操作分析 28
8.2 主被叫号码分析 28
9. SDR详细业务记录直接查询 29

七号信令集中监测系统操作手册

BSSAP业务功能实现对MSC与BSC间A接口所涉及的各个基站的业务如位置更新、切换业务、手机呼入呼出等基站业务流量、分布统计，了解各个小区全部业务的总量，了解位置更新业务所占总业务的比例。实现对各个基站小区的掉话率、信道拥塞率、切换业务、位置更新业务、呼损原因等进行详细统计，掌握各个小区的业务质量状况，提供无线网络优化的具体性能数据。实现对呼叫的主叫用户分析、被叫用户分析，分析呼叫业务的分布和呼损状况。实现对寻呼、电路复原、阻塞等消息进行统计。
在基站业务的某些功能中，单击“实时统计”按钮直接查询实时数据；设置查询条件后，单击“开始执行”按钮，查询历史数据。
1. 连接管理业务分析
1.1 连接管理业务趋势分析
功能介绍
对每个小区的各种连接管理业务的数量分布进行趋势分析，包括移动主叫（MOC）、移动被叫（MTC）、移动始发短消息（SMSO）、移动终止短消息（SMST）、呼叫重建（REE）、紧急呼叫（EMRG）、移动起始补充业务（SSO）、移动终止补充业务（SST）、移动起始广播业务（MOVBS）、移动终止广播业务（MTVBS）、移动起始组呼叫业务（MOVGCS）、移动终止组呼叫业务（MTVGCS）、切入（HOI）。
列表显示：开始时间、结束时间、业务总数、各种业务次数（MOC、MTC…）和所占比率。
条件设置
设置项：小区设置、时间设置
结果显示
显示方式：表格、图形
表格方式如图 1所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 1 连接管理业务趋势分析
1.2 连接管理业务分布分析
功能介绍
对每个小区的各种业务数量进行统计，包括移动主叫（MOC）、移动被叫（MTC）、（移动始发短消息）SMSO、移动终止短消息（SMST）、呼叫重建（REE）、紧急呼叫（EMRG）、移动起始补充业务（SSO）、移动终止补充业务（SST）、移动起始广播业务（MOVBS）、移动终止广播业务（MTVBS）、移动起始组呼叫业务（MOVGCS）、移动终止组呼叫业务（MTVGCS）、切入（HOI），并统计总数量。
条件设置
设置项：小区、时间设置
结果显示
显示方式：表格、图形
表格方式如图 2所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 2 连接管理业务分布分析
2. 业务质量分析
2.1 SDCCH业务质量分析
功能介绍
对小区各种业务类型MOC、MTC、LU、EMERGENCY、SUPPLEMENTARY SERVICE、SMSO、SMST、CALL REESTABLISHMENT等业务的SDCCH信道使用情况进行分析统计。
列表显示小区LAC+CI、Cell_Name，本小区SDCCH次数（含邻小区切入次数）、正常完成次数、切出次数、无线故障次数、网络故障次数，并计算无线故障率、网络故障率。
条件设置
设置项：时间、小区、业务类型设置
结果显示
显示方式：表格、图形
表格方式如图 3所示。表格方式可设置过滤，并可查询无线故障次数和网络故障次数的SDR级联窗口。

图 3 SDCCH业务质量分析
2.2 TCH业务质量分析
功能介绍
对分配TCH信道的业务类型分别进行业务质量分析，包括MOC、MTC、REE、EMRG、HOI。
列表显示小区LAC+CI、Cell_Name，本小区TCH分配总次数（含邻小区切入次数）、建立连接的TCH总次数、正常完成次数、切出次数、无线故障次数、网络故障次数，并计算无线故障率、网络故障率。
条件设置
设置项：时间、小区、业务类型设置
结果显示
显示方式：表格、图形
表格方式如图 4所示。表格方式可设置过滤，并可查询无线故障次数和网络故障次数的SDR级联窗口。

图 4 TCH业务质量分析
2.3 已连接TCH业务质量分析
功能介绍
本功能分析已建立连接的TCH信道的业务质量情况。
列表显示所有监测小区的LAC+CI、Cell_Name，已建立连接的TCH总次数、正常完成次数、切出次数、无线故障次数、网络故障次数，并计算无线故障率、网络故障率。
条件设置
设置项：时间、业务类型、小区设置
结果显示
显示方式：表格、图形
表格方式如图 5所示。表格方式可设置过滤，并可查询无线故障次数和网络故障次数的SDR级联窗口。

图 5 已连接TCH业务质量分析
2.4 呼损原因『按BSC』趋势分析
功能介绍
对小区的断连原因进行趋势分析。断连原因包括：正常清除、正常未规定、用户忙、无电路/信道可用、空号、提醒无应答、呼叫拒绝、交换设备拥塞、无用户响应、无效号码格式、其它。
列表显示：开始时间、结束时间、业务总次数、应答次数、断连次数、各种断连原因次数及百分率。
条件设置
设置项：小区、局向、时间设置
结果显示
显示方式：表格、图形
表格方式如图 6所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 6 呼损原因『按BSC』趋势分析
2.5 呼损原因『按BSC』分析
功能介绍
对每个小区的呼损（断连）原因进行统计分析，以发现呼叫业务中异常情况。查询显示小区（LAC_CI）、小区名称、业务总次数、应答次数、断连次数、正常清除、正常未规定、用户忙、无电路/信道可用、空号、提醒无应答、呼叫拒绝、交换设备拥塞、无用户响应、无效号码格式、其它。
条件设置
设置项：时间、局向、小区设置
结果显示
显示方式：表格、图形
表格方式如图 7所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 7 呼损原因『按BSC』分析
2.6 呼损原因『按局号』分析
功能介绍
分局号对呼损（断连）原因进行统计分析，以发现呼叫异常的局点。断连原因包括：正常清除、正常未规定、用户忙、无电路/信道可用、空号、提醒无应答、呼叫拒绝、交换设备拥塞、无用户响应、无效号码格式、其它。
列表显示：局字冠、总业务次数、断连总次数、各种断连原因次数及比率。
条件设置
设置项：时间、局字冠设置
结果显示
显示方式：表格、图形
表格方式如图 8所示。表格方式可设置过滤。

图 8 呼损原因『按局号』分析
2.7 指配失败原因分析
功能介绍
对指配失败的原因进行分类统计。失败原因包括如下类型：
Radio Interface message Failure
O&M Intervention
Equipment Failure
No Radio Resource available
Requested terrestrial resource unavailable
Requested transcoding/rate adaption unavailable
Terrestrial resource already allocated
Invalid message content
Radio interface failure – reversion to old channel
Circuit pool mismatch
Swich circuit pool
Requested speech version unavailable
others
列表显示：小区LAC+CI、指配总次数、失败总次数、各种指配失败原因的次数。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 9所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 9 指配失败原因分析
2.8 业务结束原因分析
功能介绍
对小区每一种业务类型统计其各种原因结束的次数。
列表显示：小区识别LAC+CI、小区名称、业务类型、业务结果、结束原因、次数。
条件设置
设置项：时间、小区、业务类型设置
结果显示
表格方式如图 10所示。表格方式可设置过滤，并可查询次数统计项的SDR级联窗口。

图 10 业务结束原因分析
2.9 告警信息分析
功能介绍
对BSSMAP过程中的异常消息进行告警，指明告警原因和告警位置，并统计告警次数。告警位置包括OPC、DPC、LAC、CI、PCM、TS等。
列表显示：告警消息类型、告警原因、告警位置、告警次数。
条件设置
设置项：时间、局向设置
结果显示
表格方式如图 11所示。表格方式可设置过滤。

图 11 告警信息分析
3. 位置更新业务分析
3.1 位置更新业务趋势分析
功能介绍
对位置更新业务的次数分布进行趋势分析。包括NLU、PLU、IATT、IDET。
列表显示：开始时间、结束时间、总次数、各种业务次数（NLU、PLU、IATT、IDET）和所占比率。
条件设置
设置项：小区设置、时间设置
结果显示
显示方式：表格、图形
表格方式如图 12所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 12 位置更新业务趋势分析
3.2 位置更新业务分布分析
功能介绍
对小区的正常位置更新（NLU）、周期位置更新（PLU）、IMSI附着（IATT）、IMSI分离（IDET）业务数量进行统计，并统计总数量。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 13所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 13 位置更新业务分布分析
3.3 正常位置更新『拒绝』业务质量趋势分析
功能介绍
按小区对NLU业务的业务质量进行趋势分析。
拒绝原因包括：非法用户（含IMSI在HLR中未知、非法MS、IMSI在VLR中未知、IMEI不接受、非法ME）、PLMN不允许、LA不允许、LA不允许漫游、网络故障、拥塞、其它用户原因、其它网络原因、其它业务原因、其它协议原因。
列表显示：开始时间、结束时间、请求总次数、拒绝次数、各种原因拒绝次数和它们所占比率。
条件设置
设置项：小区、时间设置
结果显示
显示方式：表格、图形
表格方式如图 14所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 14 正常位置更新『拒绝』业务质量趋势分析
3.4 正常位置更新『拒绝』业务质量分析
功能介绍
对正常位置更新的次数、拒绝次数、拒绝原因进行分析。
拒绝原因包括：非法用户（含IMSI在HLR中未知、非法MS、IMSI在VLR中未知、IMEI不接受、非法ME）、PLMN不允许、LA不允许、LA不允许漫游、网络故障、拥塞、其它用户原因、其它网络原因、其它业务原因、其它协议原因。
列表显示：目标小区LAI、CI，正常位置更新次数、拒绝次数、各种拒绝原因次数及百分率。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 15所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 15 正常位置更新『拒绝』业务质量分析
3.5 HLR位置更新『拒绝』业务质量分析
功能介绍
按HLR分类对接受的位置更新、拒绝的位置更新进行统计。
列出MCC、MNC、HLR编码、位置更新总次数、接受的位置更新次数、拒绝次数，各种原因拒绝次数。拒绝原因包括：含IMSI在HLR中未知、非法MS、IMSI在VLR中未知、IMEI不接受、本地区不允许漫游、PLMN不允许、LA不允许、网络故障、拥塞、协议差错未规定、其它。
条件设置
设置项：时间设置
结果显示
显示方式：表格、图形
表格方式如图 16所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 16 HLR位置更新『拒绝』业务质量分析
4. 小区呼叫业务分析
4.1 寻呼和寻呼响应分析
功能介绍
对不同LAC的寻呼成功率进行分析。
列表显示：MCC、MNC、LAC、寻呼次数，寻呼响应次数、寻呼响应率。
条件设置
设置项：时间、局向、寻呼位置区设置
结果显示
显示方式：表格、图形
表格方式如图 17所示。表格方式可设置过滤。

图 17 寻呼和寻呼响应分析
4.2 小区呼出业务的接通率趋势分析
功能介绍
对指定时间段内的所有小区或指定小区发起呼叫的接通率、呼叫次数等分时分析。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 18所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 18 小区呼出业务的接通率趋势分析
4.3 小区呼出业务的接通率分析
功能介绍
对指定时间段内的所有小区或指定小区按移动用户排序显示发起呼叫的接通率、呼叫次数等对比分析。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 19所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 19 小区呼出业务的接通率分析
4.4 小区呼入业务的接通率趋势分析
功能介绍
对指定时间段内的所有小区或指定小区按被叫接通率的MOC，MTC，SMT，SMO，ECALL进行分析。
条件设置
设置项：时间设置、小区设置
结果显示
显示方式：表格、图形
表格方式如图 20所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 20 小区呼入业务的接通率趋势分析
4.5 小区呼入业务的接通率分析
功能介绍
对指定时间段内的所有小区或指定小区按被叫接通率的MOC，MTC，SMT，SMO，ECALL进行分析。
条件设置
设置项：时间设置、小区设置
结果显示
显示方式：表格、图形
表格方式如图 21所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 21 小区呼入业务的接通率分析
5. 小区拥塞掉话分析
5.1 小区拥塞趋势分析
功能介绍
对小区的拥塞次数、拥塞率进行趋势分析。
列表显示：开始时间、结束时间、指配请求次数、拥塞次数及拥塞率。
条件设置
设置项：小区、时间设置
结果显示
显示方式：表格、图形
表格方式如图 22所示。表格方式可设置过滤，并可查询拥塞次数的SDR级联窗口。

图 22 小区拥塞趋势分析
5.2 小区拥塞分析
功能介绍
分析小区发生拥塞次数，为调整小区话务量提供依据。
列表显示：小区LAC+CI、小区名称、指配请求次数、拥塞次数、拥塞率。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 23所示。表格方式可设置过滤，并可查询拥塞次数统计项的SDR级联窗口。

图 23 小区拥塞分析
5.3 小区掉话趋势分析
功能介绍
掉话的判断标准是除CALL CONTROL和HANDOVER SUCCESSFUL原因外的其它清除原因。
本功能对小区掉话原因进行趋势分析。CLEAR REQUEST中典型原因如下：
RADIO INTERFACE MESSAGE FAILURE
O&M INTERVENTION
EQUIPMENT FAILURE
JOINED GROUP CALL CHANNEL
PROTOCOL ERROR BETWEEN BSS AND MSC
PREEMPTION
CLEAR COMMAND中典型消息原因如下：
CALL CONTROL
O&M INTERVENTION
EQUIPMENT FAILURE
HANDOVER SUCCESSFUL
PROTOCOL ERROR BETWEEN BSS AND MSC
列表显示：开始时间、结束时间、清除总数、掉话次数、各种掉话原因次数及百分率统计。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 24所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 24 小区掉话趋势分析
5.4 小区掉话原因分析
功能介绍
掉话的判断标准是除CALL CONTROL和HANDOVER SUCCESSFUL原因外的其它清除原因。
本功能对BSSAP清除命令和清除请求的原因进行分类统计分析。
CLEAR REQUEST中典型原因如下：
RADIO INTERFACE MESSAGE FAILURE
O&M INTERVENTION
EQUIPMENT FAILURE
JOINED GROUP CALL CHANNEL
PROTOCOL ERROR BETWEEN BSS AND MSC
PREEMPTION
CLEAR COMMAND中典型消息原因如下：
CALL CONTROL
O&M INTERVENTION
EQUIPMENT FAILURE
HANDOVER SUCCESSFUL
PROTOCOL ERROR BETWEEN BSS AND MSC
列表显示：小区LAC+CI、小区名称、CLEAR次数、掉话次数、各种原因掉话的次数及百分率。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 25所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 25 小区掉话原因分析
6. 切换业务分析
6.1 BSC切换请求拒绝趋势分析
功能介绍
对BSC外部切入切换质量进行趋势分析。主要用于对切入失败率、各种失败原因的趋势分析。
切换失败原因包括：设备故障、无可用无线资源、地面资源无效、非法消息内容、请求码型转换/速率适配无效、O&M干预。
列表显示开始时间、结束时间、切换请求次数、切入失败次数、各种失败原因次数和比率。
条件设置
设置项：小区、时间设置
结果显示
显示方式：表格、图形
表格方式如图 26所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 26 BSC切换请求拒绝趋势分析
6.2 BSC切出拒绝原因趋势分析
功能介绍
对BSC外部切换要求拒绝进行趋势分析。主要是对各种切换要求拒绝原因的次数进行分析。
切换要求拒绝原因包括：设备故障、无可用无线资源、请求的地面电路无效、非法消息内容、请求的码型转换/速率适配无效、O&M干预。
列表显示：开始时间、结束时间、切换要求次数、切换要求拒绝次数、各种拒绝原因次数和比率。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 27所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 27 BSC切出拒绝原因趋势分析
6.3 BSC切换失败原因趋势分析
功能介绍
对BSC外部切出切换失败进行趋势分析。主要对各种失败原因进行分析。
切换失败原因包括：无线接口消息故障、O&M干预、设备故障、无可用的无线资源、请求的地面资源无效、请求的码型变换/速率适配无效、地面资源已分配、未知消息类型、无线接口故障-返回原信道、加密算法不支持、电路组不匹配、改变电路组、请求的语言版本无效。
列表显示：开始时间、结束时间、切换要求次数、切出失败次数、各种失败原因次数和比率。
条件设置
设置项：源小区、时间设置
结果显示
显示方式：表格、图形
表格方式如图 28所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 28 BSC切换失败原因趋势分析
6.4 BSC切换请求拒绝分析
功能介绍
对BSC外部切入切换进行质量分析，包括切换请求次数、失败次数、失败原因次数和比率的详细分析。
切换失败原因包括：设备故障、无可用无线资源、地面资源无效、非法消息内容、请求码型转换/速率适配无效、O&M干预。
列表显示：目标小区LAC+CI、小区名称，切换请求次数、切换失败次数、各种失败原因次数及比率。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 29所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 29 BSC切换请求拒绝分析
6.5 BSC切出原因分析
功能介绍
列出源小区LAC+CI、切换要求的次数、各种切换原因的次数及比率。切换原因包括： Uplink Quality、Uplink Strength、Downlink Quality、Downlink Strength、Distance、O&M intervention、Response to MSC invocation 、Better Cell、Directed Retry。
条件设置
设置项：时间、源小区设置
结果显示
显示方式：表格、图形
表格方式如图 30所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 30 BSC切出原因分析
6.6 BSC切出拒绝原因分析
功能介绍
对BSC外部切出切换的切换要求拒绝原因进行分析。
切换要求拒绝原因包括：设备故障、无可用无线资源、请求的地面电路无效、非法消息内容、请求的码型转换/速率适配无效、O&M干预。
列表显示：源小区LAC+CI、源小区名称、切换要求的次数、切换要求拒绝的次数、各种拒绝原因的次数及比率。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 31所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 31 BSC切出拒绝原因分析
6.7 BSC切换失败原因分析
功能介绍
本功能分析切换源小区的切换要求次数、失败次数、各种失败原因次数及百分率。
切换失败原因包括：无线接口消息故障、O&M干预、设备故障、无可用的无线资源、请求的地面资源无效、请求的码型变换/速率适配无效、地面资源已分配、未知消息类型、无线接口故障-返回原信道、加密算法不支持、电路组不匹配、改变电路组、请求的语言版本无效。
列表显示：源小区LAC+CI、小区名称，切换次数、失败次数、各种原因失败次数及比率。
条件设置
设置项：时间、源小区设置
结果显示
显示方式：表格、图形
表格方式如图 32所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 32 BSC切换失败原因分析
6.8 BSC内部切换原因分析
功能介绍
对HANDOVER PERFORMED消息进行统计分析。本功能包括小区内部切换。
切换原因包括： Uplink Quality、Uplink Strength、Downlink Quality、Downlink Strength、Distance、O&M intervention、Response to MSC invocation 、Better Cell、Directed Retry。
列表显示：源小区LAC+CI、小区名称，切换总次数和各种原因的次数。
条件设置
设置项：时间、小区设置
结果显示
显示方式：表格、图形
表格方式如图 33所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 33 BSC内部切换原因分析
7. 电路占用统计分析
7.1 PCM占用情况分析
功能介绍
对每个PCM的占用情况进行统计和分析。
列表显示SPC、PCM编号、总占用次数、故障次数、总占用时长、平均占用时长、故障次数、超长次数、超短次数。
条件设置
设置项：时间、PCM设置
结果显示
显示方式：表格、图形
表格方式可设置过滤，并可查询SDR、电路级联窗口。
图形方式如图 34所示。

图 34 PCM占用情况分析
7.2 电路占用情况分析
功能介绍
对每条电路（由CIC标识）的占用情况进行统计分析。
列表显示：SPC、PCM、TS、总占用次数、故障次数、总占用时长、平均占用时长、超长次数、超短次数。
条件设置
设置项：时间、CIC设置
结果显示
显示方式：表格、图形
表格方式可设置过滤，并可查询总次数、超长次数和超短次数的SDR级联窗口。
图形方式如图 35所示。

图 35 电路占用情况分析
7.3 电路连接建立时长分析
功能介绍
在ASSIGNMENT COMPLETE后和CONNECT前，分配的PCM电路（由CIC标识）并未被使用，这段时间是PCM电路的连接建立时长。本功能统计PCM、TS的连接建立时长，能够反映PCM电路分配而未使用的情况。
列表显示：SPC、PCM、TS、总次数、建立连接总时长、建立连接平均时长。
条件设置
设置项：时间、CIC设置
结果显示
显示方式：表格、图形
表格方式如图 36所示。表格方式可设置过滤，并可查询总次数的SDR级联窗口。

图 36 电路连接建立时长分析
7.4 电路连接时长分析
功能介绍
电路连接时长就是通话时长，分析连接时长有助于分析异常电路。
列表显示：OPC、DPC、PCM、TS、总次数、连接总时长、平均连接时长。
条件设置
设置项：时间、CIC设置
结果显示
显示方式：表格、图形
表格方式如图 37所示。表格方式可设置过滤，并可查询总次数的SDR级联窗口。

图 37 电路连接时长分析
8. 用户行为分析
8.1 用户重复操作分析
功能介绍
通过用户行为来分析对无线网络的服务质量（接通率、掉话率、通话时长等）的影响。设置不同操作码，实现对用户重复操作的分析（重复位置更新、重复呼叫），同时可查询详细的SDR记录及原始信令流程。
条件设置
设置项：时间、IMSI设置、小区设置
结果显示
表格方式如图 19所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 38 用户重复操作分析
8.2 主被叫号码分析
功能介绍
对主被叫号码的呼叫次数、接通次数、总通话时长、平均通话时长、断连原因进行分析。
断连原因包括：正常清除、正常未规定、用户忙、无电路/信道可用、空号、提醒无应答、呼叫拒绝、交换设备拥塞、无用户响应、无效号码格式、其它。
列表显示：号码、呼叫次数、接通次数、总通话时长、平均通话时长、各种断连原因次数及百分率。
条件设置
设置项：时间、主被叫号码、局向、小区设置
结果显示
显示方式：表格、图形
表格方式如图 39所示。表格方式可设置过滤，并可查询SDR级联窗口。

图 39 主被叫号码分析
9. SDR详细业务记录直接查询
功能介绍
提供过滤A接口上详细业务过滤的方法，可以由时间、MS所在的小区、呼叫类型（MOC、MTC、EMRG、REE、NLU等）、清除原因、对方号码、切换、DTMF、IMSI等条件来过滤。
根据用户过滤出的详细业务记录类型的不同以不同的表格显示，包括CDR记录，LDR（位置更新业务详细记录），切换执行详细记录，切换请求详细记录，切换要求详细记录。
条件设置
设置项：业务类型、切换、主被叫号码、地面电路、DTMF、IMSI、IMEI
结果显示
表格方式如图 40所示。可设置过滤，并可查看原始信令分析。

图 40 SDR详细业务记录直接查询

29
北京中创信测科技股份有限公司版权所有 010-62125566
