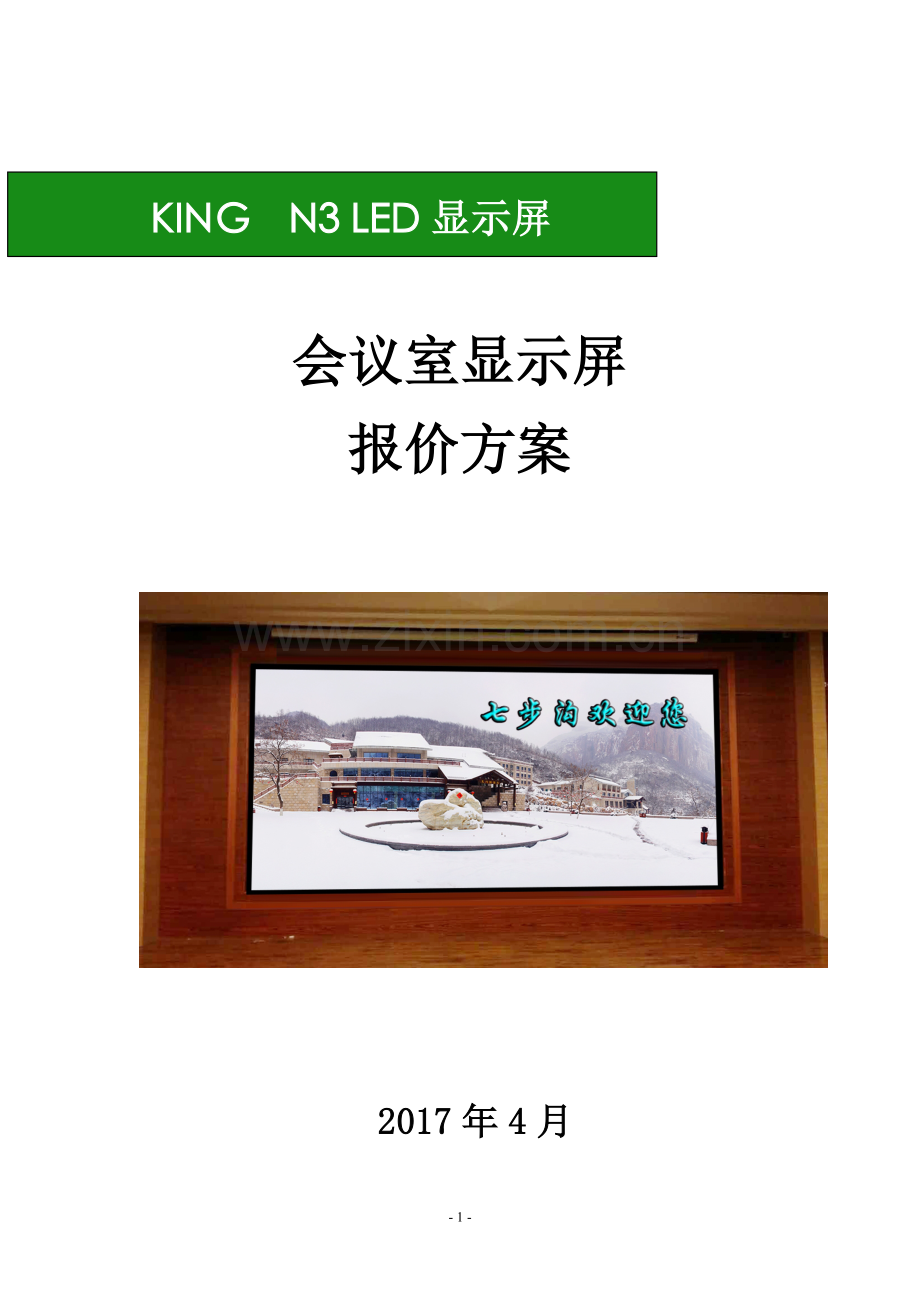

LED大屏报价单.doc

KING N3 LED显示屏

会议室显示屏
报价方案

2017年4月

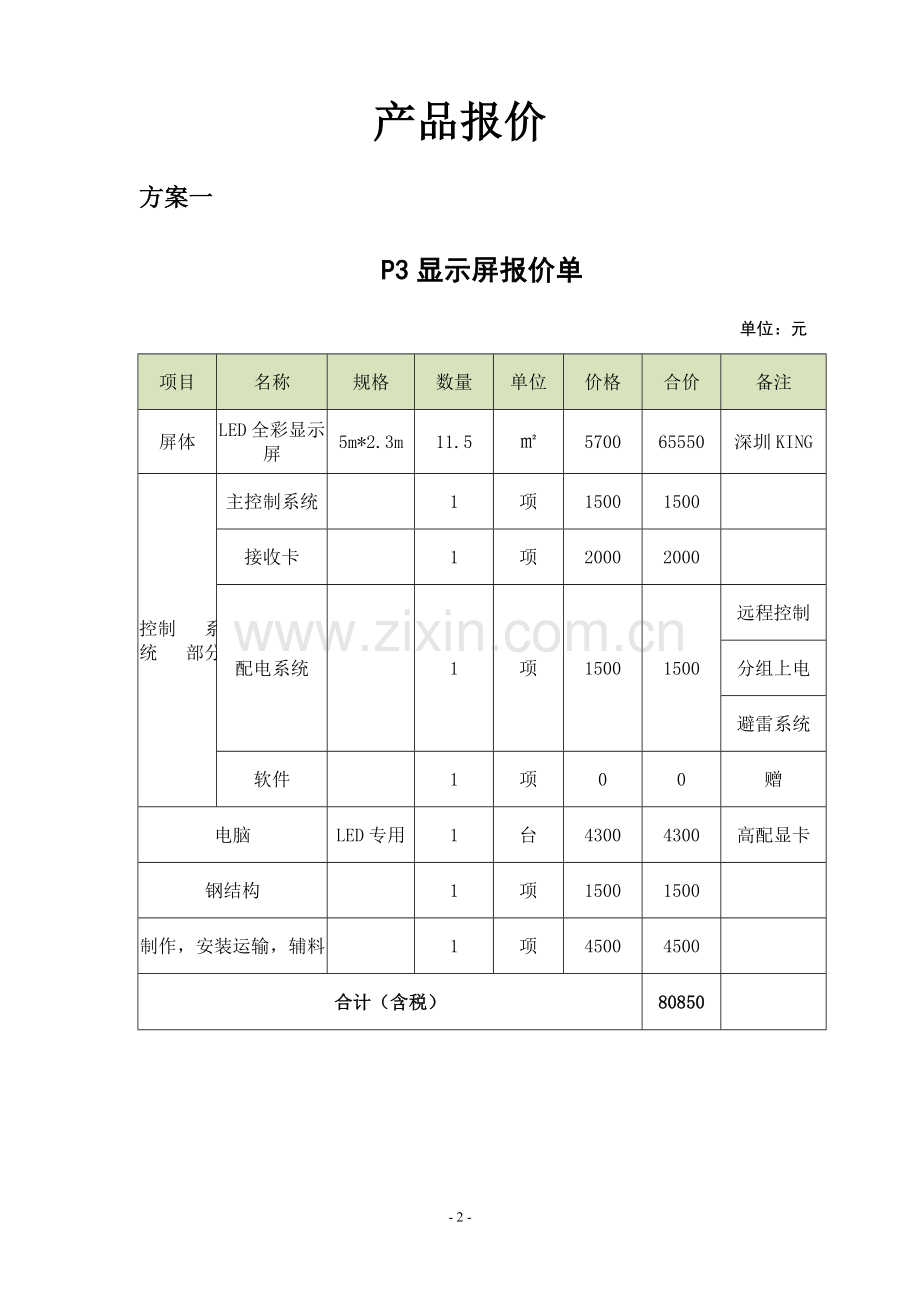

产品报价
方案一
P3显示屏报价单

单位：元
项目
名称
规格
数量
单位
价格
合价
备注
屏体
LED全彩显示屏
5m*2.3m
11.5
㎡
5700
65550
深圳KING
控制 系统 部分
主控制系统

1
项
1500
1500

接收卡

1
项
2000
2000

配电系统

1
项
1500
1500
远程控制
分组上电
避雷系统
软件

1
项
0
0
赠
电脑
LED专用
1
台
4300
4300
高配显卡
钢结构

1
项
1500
1500

制作，安装运输，辅料

1
项
4500
4500

合计（含税）
80850

方案二

P2.5显示屏报价单

单位：元
序号
项目
名称
规格
数量
单位
价格
合价
备注
1
屏体
LED全彩显示屏
5m*2.3m
11.5
㎡
8000
105800
深圳KING
2
控制 系统 部分
主控制系统

1
项
1500
1500

3
接收卡

1
项
2000
2000

4
配电系统

1
项
1500
1500
远程控制
5
分组上电
6
避雷系统
7
软件

1
项
0
0
赠
8
电脑
LED专用
1
台
4300
4300
高配显卡
9
钢结构

1
项
1500
1500

10
制作，安装运输，辅料

1
项
4500
4500

11
合计（含税）
121100

产品规格

一、产品外观结构

正面

背面
二、产品特点

电气性能
1、 消除上下鬼影；
2、 消除开路十字架；
3、 消除短路毛毛虫；
4、 使用高性能驱动芯片，刷新率可达到1920HZ，大大提升了显示效果；
5、 独特的OE保护电路设计，电源接口防插反设计。
套件结构
1、 套件为自开模大底壳设计，一块单元板128点*64点（384mm*192mm），安装方便快捷。底壳多加强筋设计，有效防止板子变形，保证产品的平整度；
2、 底壳独特的背锁螺丝结构，比铜柱连接更安全更可靠。

三、技术参数
屏体系统
产品型号
N3
像素组成
表贴三合一2121LED
像素间距
3mm
像素密度
111111点/m²
模组分辨率
128点(W) X 64点(H)
64点(W) X 64点(H)
模组尺寸
384mm(W) X 192mm(H) X 27mm(D)
192mm(W) X 192mm(H) X 27mm(D)
箱体分辨率
192点(W) X 192点(H)
箱体尺寸
576mm(W) X 576mm(H) X 78mm(D)
模组重量
560g/280g
表面平整度
±0.5mm
拼装结构
磁吸
驱动方式
恒流1/32扫描
刷新频率
200-1920Hz(不同带载，不同恒流，效果不同)
换帧频率
50/60Hz
亮度
800cd/m²可调
色温
3000K-9300K可调
单点亮度校正
支持
单点色度校正
支持
水平视角
160°
垂直视角
160°
最大对比度
3000 ：1
灰度等级
65536级
最佳可视距离
3m-20m
功耗/ m²（平均值,峰值）
200W/m²；600W/m²
寿命典型值
10万小时
工作温度范围
-10℃～45℃
工作湿度范围
10%～80%RH
存储温度范围
-20℃～55℃
存储湿度范围
10%～80%RH
电源参数
AC200-240V 50/60Hz

控制系统
全彩控制发送卡
² 逐点校正、逐卡（箱体）校正功能
² 智能识别一卡通功能；65536级（64K）灰度内任意设定功能
² 刷新率任意设置、锁相、同步功能
² 双倍超大带载面积；双网线热备份功能
² 多屏同步及组合功能
² 256级亮度自动调节
² 声音传输功能
² 程序在线升级功能；
² 超长传输距离；传输最大达170米（实测），保证传输140米
全彩控制接收卡
² 单卡输出RGB数据24组
² 单卡输出串行数据64组
² 单卡带载像素为128×384
² 支持配置文件回读
² 支持程序复制
² 支持温度监控
² 支持网线通讯状态检测
² 支持供电电压检测
² 支持绝大多数芯片高灰度高刷新
² 支持通用芯片和带电流增益芯片的低亮高灰模式
² 支持逐点亮色度校正，每颗灯都有亮色度校正系数
² 支持接收卡预存画面设置
² 符合欧盟RoHs标准
² 符合欧盟CE-EMC标准
多功能卡
² 使用RS232串口或千兆网口通信
² 支持用网口级联在接收卡之间或之后
² 具有定时功能，可以替代定时器和延时器
² 支持配电箱温度检测
² 支持配电箱湿度检测
² 支持音频输出
² 支持接4路光探头实现自动亮度调节
² 支持8路电源开关控制
控制电脑
² 台式机
² 配置不低于CPUG550双核、内存2G、硬盘500G、光驱为DVD、显示器21寸
带DVI接口
亮度调节
² 256级调节（软件自动/手动）无灰度损失
灰度等级
² 16bit 级灰度

四、安装方式
1、模组磁吸

2、箱体

- 9 -
