电梯安装过程质量检测记录表
电梯安装过程质量检测记录表
订货单位:
合 同 号： 梯号：
地 址：
安装位置:
安装班组：
安装日期：
竣工日期：
云南鑫携奥电梯销售有限公司

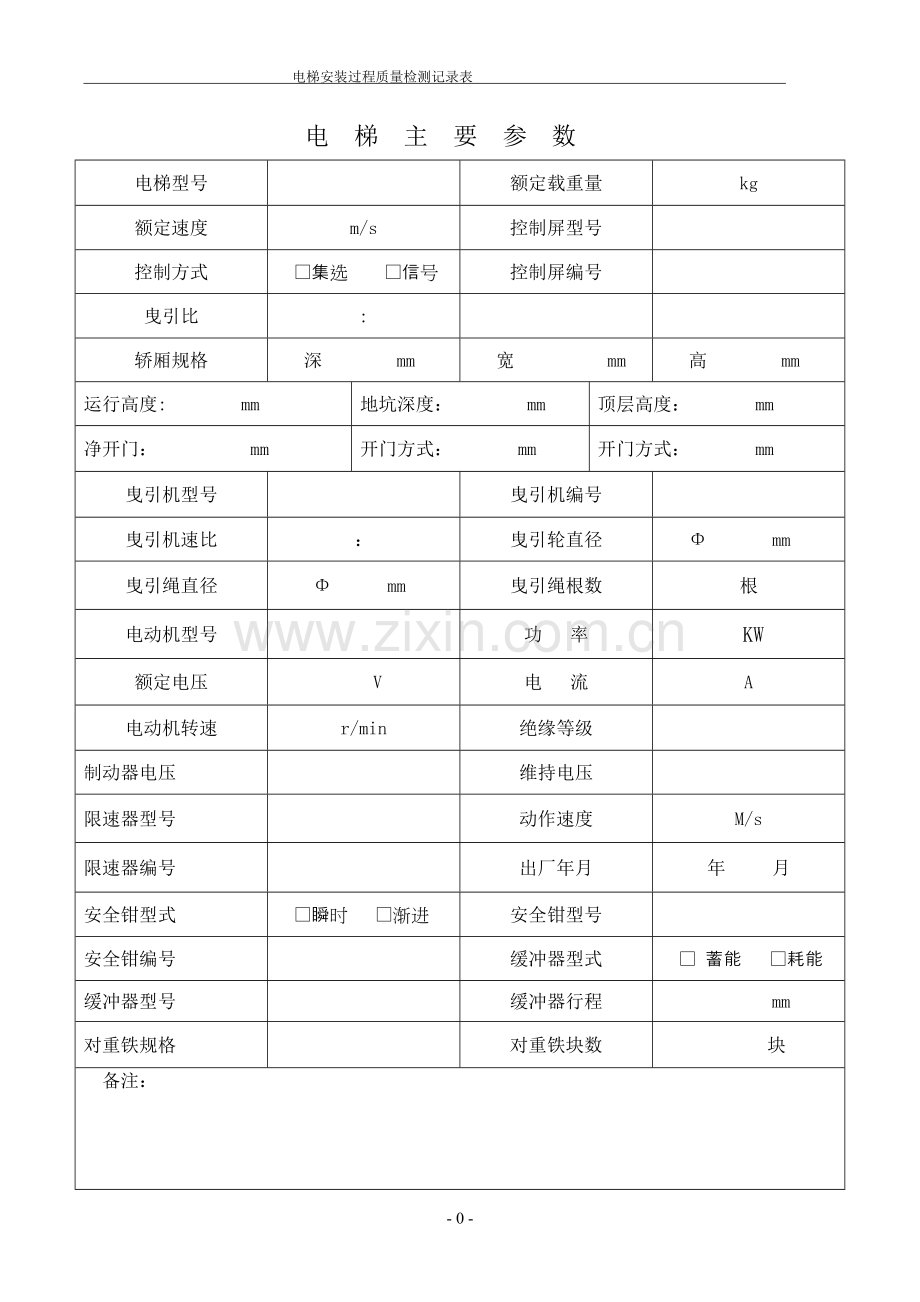

电 梯 主 要 参 数
电梯型号

额定载重量
kg
额定速度
m/s
控制屏型号

控制方式
□集选 □信号
控制屏编号

曳引比
:

轿厢规格
深 mm
宽 mm
高 mm
运行高度: mm
地坑深度： mm
顶层高度： mm
净开门： mm
开门方式： mm
开门方式： mm
曳引机型号

曳引机编号

曳引机速比
：
曳引轮直径
Φ mm
曳引绳直径
Φ mm
曳引绳根数
根
电动机型号

功 率
KW
额定电压
V
电 流
A
电动机转速
r/min
绝缘等级

制动器电压

维持电压

限速器型号

动作速度
M/s
限速器编号

出厂年月
年 月
安全钳型式
□瞬时 □渐进
安全钳型号

安全钳编号

缓冲器型式
□ 蓄能 □耗能
缓冲器型号

缓冲器行程
mm
对重铁规格

对重铁块数
块
备注：
一 般 部 位 要 求
序号
检查项目
规范要求
检测结果
班组自检
监理专检
1
厅门、轿门、轿厢
曳引机、控制屏
外观整齐，良好

2
机房、井道、底坑、等
机房、底坑均应做妥地平，曳引机工字钢基础、绳孔台阶水泥基础光滑平直.

3
机房照明灯、消防设施、
门窗、通风等
(门户自理)
机房内维修侧应设置有足够亮度有固定照明灯；
机房内墙壁上醒目位置干粉灭火机;
机房内通风良好;
机房门应往外开，门窗等均应有防雨设施；
机房内如有水管通过，应加隔离。

4
电梯总电源开关放线
总电源开关进线为三相五线制；
接地线和零线应分别设置;

5
各运动或运转部位
清洗干净，润滑良好，动作灵活可靠。

6
各类信号指示和按钮
动作准确无误，信号清晰。

7
机房内各批示标记
厅门外应标注“机房重地，闲人莫入”告示牌；
机房吊钩应有限吊标记;
钢丝绳上标出开锁区域位置；
曳引轮，电机飞轮、限速器上标注升降方向标记；
松闸扳手悬挂处应张贴使用说明事项。

8
焊接部位
焊接牢固且规范,并补油漆防锈。

9
曳引机、电动机用油
油质可靠，油位标准

10
制动器手动送闸扳手
漆成红色，并有说明书挂于易接近墙上

11
曳引轮、导向轮垂直、平行度
限速器轮垂直度
曳引轮、导向轮、空、满载均
曳引轮、导向轮平行度
限速器轮垂直度

12
曳引绳与机房楼板孔洞间隙、孔洞台阶
间隙
台阶高

13
控制屏(柜）维修侧离墙距离
控制柜、屏维修侧距其他设备的距离≮600mm，离墙距离≮500mm，靠壁式控制柜后面离墙应有100~200mm通风去湿的距离。

备注：
班组自检: 日期： 检验： 日期：
轿厢支架检测记录
规范要求：1，每根导轨至少有2各支架；2，间距≤2500mm；3,支架的水平高度≤1。5％；
检 测 示 意 图
1. 中心偏移±a≤2mm 备注：
2. 横向平行尺寸 ±b≤5mm a、b、c、d代表班组自检
3. 垂直平行尺寸c=（c1-c2)≤2mm 监理要求：分别检测三档，如有一档不合
侧向平行尺寸±d=（d1-d2） ≤2mm 格即判为不合格，并要求整改
序号
左
右
A
B
C
D
A
B
C
D
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

备注:
班组自检： 日期： 检验： 日期
对重支架检测记录表
规范要求：1,每根导轨至少有2各支架；2，间距≤2500mm;3，支架的水平度≤1。5％
检 测 示 意 图
备注：班组自验填写位置A、B、C数据
监理要求：分别检测三档，如有一档
序号
左
右
A
B
c
A
B
C
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

备注：
班组自检: 日期: 检验： 日期：
轿厢导轨检测记录 (mm）
序号
导轨面距
导轨垂直偏差
导轨接头缝隙
导轨接头台阶
修锉长度
专检
自检
互检
自检
互检
自检
互检
自检
互检
自检
互检
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

一、 规范要求:
1、轿厢导轨的垂直度≤0。6mm/5000mm
2、两列导轨间距偏差+2—0mm
导轨接头处局部缝隙≤0.5mm

3、导轨接头处台阶≤0.05mm
4、导轨接头处修光长度≥150mm
二、监理办法：分别测量三处,有一处不合格则判为不合格，并提出整改意见。
备注:
班组自检: 日期： 检验: 日期
对重导轨检测记录 （mm)
序号
导轨面距
导轨垂直偏差
导轨接头缝隙
导轨接头台阶
修锉长度
专检
自检
互检
自检
互检
自检
互检
自检
互检
自检
互检
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

规范要求：
1、 对重导轨垂直度如不设安全钳的≤1。0mm/5000mm；
2、两列导轨间距偏差，+3—0mm
3、对重侧局部缝隙≤1mm，
4、接头台阶≤0.15mm，
5、修光长度≥150mm,
监理要求:分别检测三点如有一点不合格，即判为并要求整改.
备注：
班组自检： 日期： 检验： 日期
层门安装过程记录表 （mm）
层
楼
要
求
项
目
层门 地坎
层门立柱（门套)
层门
水平度
与地面高低
与轿厢地坎间隙
与轿厢中心偏差
与轿厢门刀间隙
垂直度（横向）
垂直度（纵向)
门柱与墙壁间隙
垂直度(横向)
垂直度(纵向）
二门间间隙
厅门滚轮与轿厢地坎间隙
≤2/1000
2~5mm
30mm+1—0
〈5mm
5~10mm
≤1/1000
≤1/1000
2~8mm
≤1/1000
≤1/1000
≤5mm
5～10mm
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

要求：检测50％以上楼层，如有一项不合格即判为不合格，并要求整改。
班组自检: 日期: 检验: 日期
轿厢空载、满载、超载运行记录表
上、下行方向空载、满载、超载停靠各层检测记录
项目
快车慢车是否正常 填(√）
有否越层现象 填（√)
空载平层
满载平层
超载平层
层楼
快
慢
无
有
自检
自检
自检
正常
不正常
正常
不正常
上行
下行
上行
下行
上行
下行
上行
下行
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

备注: 1、超载平层检测数据仅供参考。
2、VF电梯无快车转慢车项目

班组自检： 日期： 检验： 日期
轿厢空载、满载、超载运行记录表
电梯空载、满载、超载上下运行时的检测记录
序号
项目
自验
空载
满载
超载
1
制动器抱闸工作情况
（填正常或不正常)

2
制动器线圈温升 （<60℃）

3
绳轮箱油温 （<80℃）

4
电动机温升 （铭牌温度)

5
控制屏电阻器、变压器等情况
（填正常或不正常）

6
倾听井道轿厢通过处是否异声
(填无或有）

7
电压降情况（要求≤7％) (V)

8

9

10

无温度计时，凭手感经验来确定大致温度
备注：
班组自检： 日期： 检验： 日期
曳引机安装过程记录

曳引机型号：

编号:

曳引机运行时油温升
（〈80℃）
正常温度
最高温度

℃
℃

制动器线圈温度
(〈80℃）
℃
可靠维持电压
（70V）
V
闸瓦与制动轮
（〈0。7mm℃）

制动轮平面垂直度
mm
曳引轮的垂直度
(0。5mm)

导向轮与曳引轮的平行度
（1mm）
mm
平衡系数
（40～50%)

其他

说明:
以上动作曳引机在轿厢100%负载，
升降往复连续1。5小时时实测。
班组自检： 日期： 检验： 日期
电梯试运行(3000）次无故障记录
合同号： 梯号：
试运行
年 月 日 至 年 月 日
日 期
运行时间
（小时)
运行次数
观察运行情况
分析故障原因
记录人

合计

备注：
检查意见

复查意见

签字/盖章
用户单位
检验员
班组长
年 月 日
年 月 日

年 月 日
电梯试运行（3000)次无故障记录
合同号： 梯号：
试运行
年 月 日 至 年 月 日
日 期
运行时间
（小时)
运行次数
观察运行情况
分析故障原因
记录人

合计

备注:
检查意见

复查意见

签字/盖章
用户单位
检验员
班组长
年 月 日
年 月 日

年 月 日
