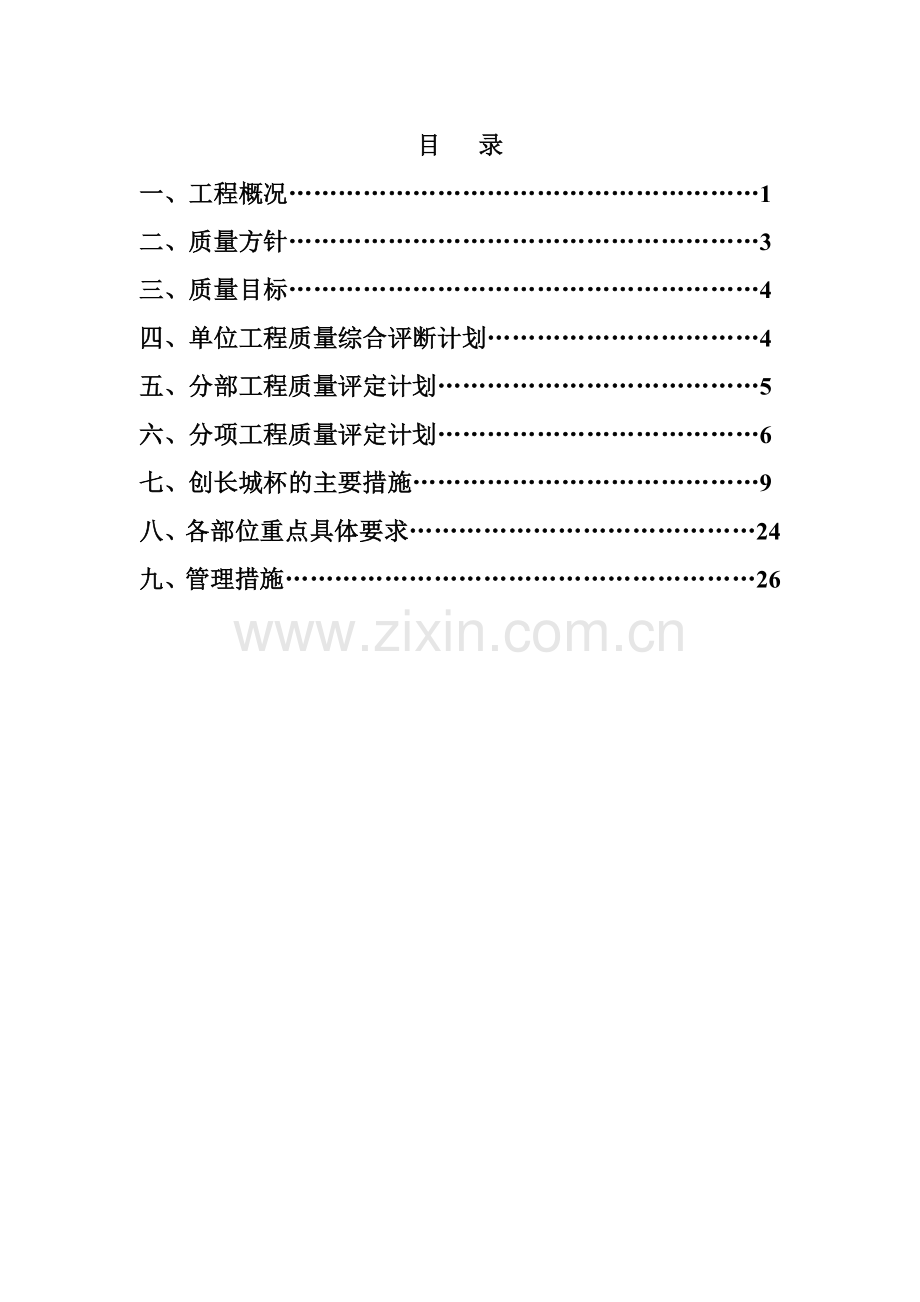

目 录
一、工程概况…………………………………………………1
二、质量方针…………………………………………………3
三、质量目标…………………………………………………4
四、单位工程质量综合评断计划……………………………4
五、分部工程质量评定计划…………………………………5
六、分项工程质量评定计划…………………………………6
七、创长城杯的主要措施……………………………………9
八、各部位重点具体要求……………………………………24
九、管理措施…………………………………………………26

一、工程概况
本工程为北京市炼焦化学厂11号高层住宅楼，位于北京市朝阳区垡头金蝉北里。
该工程由北京东方京华建筑设计有限责任公司设计编号为010503-sj。
该工程为蝶型塔楼，东西长28.4米,南北长30.20米，建筑面积14488平方米，其中：地下部分建筑面积1748.69平方米(含人防面积910.34平方米)：地上部分建筑面积12739.31平方米。
地上十八层均为住宅，层高2.8米（十八层3.1米）,每层10户,设有2部电梯,其中有电梯缓冲层、设备用房等。地下一层为自行车库，二层为五级人防层，层高均为3.2米。
总建筑高度64.4米,±0.00相当绝对标高35.59米，室外地平1.2米，相当于绝对值标高34.39米。
（一）基础
基础为箱型基础，天然地基，持力层为粉质粘土层，垫层下皮标高为-7.41米，，基础开挖较深，要有可靠的坑壁稳定措施。
基底标高为-7.25米,下有63.57mm保护层及防水层和100mm厚C15素混凝土垫层,上为800mm厚C30钢筋混凝土底板,外墙厚300mm,内墙厚为200mm、250mm、300mm，顶板厚地下一层为180mm、地下二层人防顶板为350mm，混凝土强度等级为底板二层顶板及两层的内外墙是C30，防水砼抗渗等级≥P8，

(二）主体结构
主体结构形式为全现浇钢筋混凝土剪力墙结构，内、外墙均为200mm厚，楼板厚 130mm、160mm、180mm、，楼板为现浇钢筋混凝土，混凝土强度等到级一至十二层墙楼板为C30，十二层以上为C25。
本工程结构设计地震按裂度8度设防，结构抗震等级为II级。
（三）外装修
屋面为上人屋面，防水采用改性沥青防水卷材MEE-3其上作地砖保护层，所有外观可见的外表面均作弹涂，色彩，作法与九号楼相同，外窗采用塑钢保温窗.
（四）内装修
1、外墙内保温采用GRC聚苯板50厚，内墙隔断90厚，采
用GRC板，150厚、200厚采用陶粒混凝土砌砖。
2、地面、住宅户内一般房间80厚CL7.5轻集料混凝土垫层，卫生间作防水（聚胺脂），找坡层，剩面层地砖不作（二次装修），其余房间及户外公用房间及走道为110厚CL7.5轻集料混凝土垫层20厚1:2.5水泥砂浆压实赶光。
3、墙面：所有户内墙 1、聚合物水泥砂浆修补墙面 2、满刮2厚耐水腻子分遍找平。
4、顶面：所有户内顶棚，均为1、素水泥浆一道甩毛2、满刮二遍耐水腻子分遍找平。户外公用房，刮腻子喷涂。

（五）暖卫
主要给排水工程有：生活给水系统，消火栓给水系统、生活排水系统、雨水系统、中水给水系统、中水排水系统和卫生洁具安装。
采暖与通风系统有：采暖系统和人防通风系统。
（六）电气工程
主要电气安装工程有：动力（配电）系统、照明系统、电话系统、电视系统、三表出户计量系统、消防系统、人防通风及呼叫信号系统和防雷 、寻访对讲系统。
（七） 消防系统：
室内外消火栓系统，消防水量分别为： 20L/s。进户低压区管压为0.40Mpa，高压区进户管压为0.65Mpa。
（八） 通风系统：
分为室内通风排烟系统和人防通风系统。室内通风、排烟系统机械送风系统；GYF-1 两台风机。人防通风、滤毒系统：F270-2风机两台。
二、质量方针
实现科学管理
满足顾客需求
实施过程控制
落实全员参与
有效持续改进
建造优质产品
我公司视质量为企业的生命，用户为企业的上帝，坚持质量第一、用户第一、信誉第一，使全体成员都能理解所制定的质量方针，并身体力行按质量方针办事，创出北京市结构长城杯“金杯奖”，单位工程创“优良工程”，现场管理目标：北京市文明安全工地。
三、质量目标
质量目标：“结构长城杯金杯奖”，单位工程质量目标：“市优质工程”。
四、单位工程质量综合评定计划
序号
项 目
分部工程名称
评 定
计 划
备 注
1
分
部
工
程
质
量
评
定
计
划
地基与基础工程
优 良
共十个分部其优良九个分部，优良率90％
主体工程
优 良
地面与楼面工程
优 良
门窗工程
优 良
装饰工程
优 良
屋面工程
优 良
采暖卫生工程
优 良
电气安装工程
优 良
通风工程
合 格
电梯工程
优 良
2
质量保证资料
齐全
齐全
必须保证达到
3
观感
评定
得分率
93％
力争达到

说明：1、分项工程合格率100％，优良率75％。
2、分部工程合格率100％，优良率90％。
五、分部工程质量评定计划

序号
分部工程名称
评定计划
1
土建工程
1
地基与基础工程
优良
2
主体结构工程
优良
3
地面与楼面工程
优良
4
门窗工程
优良
5
装饰装修工程
优良
6
屋面工程
优良
2
7
给排水、采暖工程
优良
3
8
电气工程
优良
4
9
通风与空调工程
合格
5
10
电梯工程
优良

说明：1、十个分部工程质量评定为九项优良，一项合格，分部工程优良率为90％。
2、项目负责人组织评定，专职质量检查员核定。责任落实到人。

六、分项工程质量评定计划

序号
分部工程
分项工程
评定项目
评定
等级
备注
1
地基与基础
土方工程
基础挖土
优良

基础回填土
优良
2：8灰土
垫层防水层
卷材防水
优良
Ⅱ+ⅡSBS
底板防水砼
防水混凝土
优良
C30、P8
钢筋工程
底板钢筋绑扎
优良

剪力墙、暗柱钢筋
优良

顶板钢筋绑扎
优良

模板工程
底板、模板
合格

剪力墙、暗柱模板
优良

顶板、连梁模板
优良

混凝土工程
基础垫层
优良
C15
底板
优良
C30
墙体、顶板
优良
C30
2
主体工程
钢筋工程
剪力墙、暗柱钢筋
优良

连梁、顶板钢筋
优良

楼梯钢筋
优良

阳台钢筋
优良

模板工程
剪力墙、暗柱模板
优良

连梁、顶板模板
优良

楼梯模板
优良

阳台模板
优良

混凝土工程
剪力墙、暗柱混凝土
优良
1-12层C30
连梁、顶板混凝土
优良
12层以上C25
楼梯混凝土
优良
阳台混凝土
优良
其余C20
3
建筑装饰装修
地面与楼面
清集料砼垫层80厚
优良

铺防滑地面砖（公厕）
优良

防水层
优良
聚氨脂
找平层（水泥砂浆）
优良

细石混凝土地面（公共）
优良

门窗工程
塑钢门窗安装
优良

木门安装
优良

外装修
喷涂墙面
优良

内装修
隔墙抹灰
优良

刮腻子墙面、顶棚
优良

釉面砖贴面
优良

玻璃安装
合格

4
建筑屋面

找平层
优良

保温层
优良

卷材防水
优良

5
建筑给水排水及采暖
给水工程
室内给水管道安装
优良

室内中水管道安装
优良

室内给水管道安装
优良

配件安装
优良

室内给水附属设备安装
优良

排水工程
室内排水管道安装
优良

卫生器具安装
优良

采暖工程
卫生器具安装
优良

采暖管道安装
优良

散热器安装
优良

室内采暖和热水供应附属设备安装
优良

消火栓管道安装
优良

6
建筑电气
电气照明
配管及管内穿线
优良

电气器具照明灯具安装
优良

配电箱盘安装
优良

避雷针网安装
优良

接地装置安装
优良

电视
电视配管及管内穿线
优良

电话
电话配管及管内穿线
合格

对讲
对讲系统配管配线
优良

7
通风与空调
通风系统
金属风管制作
合格

风管及部件安装
合格

防腐（油漆）
合格

1、 保证项目必须符合相应质量评定标准的规定。
2、 基本项目：每项抽检处（件）应符合相应质量检验评定标准合格的规定，其中有50％及其以上的处（件）符合优良的规定，该项目为优良。优良项目数占检验项目数的50％及其以上，该项目即为优良。
3、 允许偏差项目：抽检的点数有90％及其以上的实测值在相应质量标准的允许偏差范围内，其余也应达到相应
量评定标准。
七、创长城杯的主要措施
㈠ 放线：控制结构尺寸主要措施
1、墙线采用5线制

2、门窗洞口线

3、 顶板模板1m线、控制线

㈡ 模板质量控制措施
模板的设计和质量是混凝土质量的关键，在本工程中我们对模板设计中的基本思路就是模板企口化。
1、 剪力墙模板施工：
①、为了解决大模板接茬不平和跑浆问题，大模板采用企口连接法。模板与模板企口连接。

②、为了解决墙体阴阳角缩颈、漏浆、拆模破损和不够方正等问题，角模用整体90°，与大模板企口连接。

③、为了解决上下墙体接茬不平，采用外墙模板下部低于内墙模板50mm，来保证混凝土接茬平整、严密。

2、楼板模板采用竹胶模板，沿墙贴海绵条，板缝必须接在龙骨上，板缝直接接严，如有小缝用石膏堵缝，砂纸打磨平整，不得用胶带。为了保证阴阳角方正模板上皮2-3mm，弹线用云石机切割平整，将上部多余混凝土剔除。

3、门窗洞口模板使用铰链式钢制定型模板、大于1.2m的门口模板四角安装洞口铁活。外墙窗口预留滴水槽。

外墙窗口模板示意图

4、阳台雨罩下面不抹灰，采用清水模板，竹胶合板预留滴水槽。

5、楼梯模板底板采用竹胶合板，踏步采用钢模板，踏步一次成型技术并下30*3角钢护角。

6、为了保证电梯井筒壁的垂直度及方正，使用定型铰链式整体筒模。

7、模板安装允许偏差及检查方法

项次
项 目
允许偏差值值（mm）
检查方法
国家规范标准
结构长城杯标准
1
轴线位移
柱、墙、梁
5
3
尺 量
2
底模上表面标高
±5
±3
水平仪或拉线尺量
3
截面模内尺寸
基 础
±10
±5
尺 量
柱、墙、梁
±4、-5
±3
4
层高垂直度
层高不大于5m
6
3
经纬仪或吊线、尺量
大于5m
8
5
5
相邻两板表面高度差
2
2
尺 量
6
表面平整度
5
2
靠尺、塞尺
7
阴阳角
方正
—
2
方尺、塞尺
顺直
—
2
线 尺
8
预埋铁件中心线位移
3
2
拉线、尺量
9
预埋管、螺栓
中心线位移
3
2
拉线、尺量
螺栓外露长度
+10、-0
+5、-0
10
预留孔洞
中心线位移
+10
5
拉线、尺量
尺寸
+10、-0
+5、-0
11
门窗洞口
中心线位移
—
3
拉线、尺量
宽、高
—
±5
对角线
—
6
12
插 筋
中心线位移
5
5
尺量
外露长度
+10、0
+10、0

㈢钢筋质量控制措施
钢筋施工中的思路是卡具化
1、 钢筋位置固定措施
①、 竖向钢筋采用定位卡具，保证竖向钢筋位置、间距和保护层尺寸的准确。

墙竖筋定位卡具示意图

②控制水平筋尺寸，采用梯子筋。

梯子筋示意图

③ 暗柱钢筋定位卡，保证柱内钢筋位置准确均匀排列，根据暗柱尺寸不同，改进柱宽及内部钢筋根数间距。

④、墙体绑拉结筋前先上定位卡,以保证墙体两片钢筋之间的间距，从而使保护层位置准确。

⑤、楼板及踏步板钢筋负弯距筋采用支架，保证钢筋位置准确。

2、钢筋工程安装允许偏差及检查方法

项次
项 目
允许偏差值(mm)
检查方法
国家规范标准
结构长城杯标准
1
绑扎骨架
宽、高
±5
±5
尺 量
长
±10
±10
2
受力主筋
间距
±10
±10
尺 量
排拒
±5
±5
弯起点位置
20
±15
3
箍筋，横向筋焊接网片
间距
±20
±10
尺 量
连续5个间距
网格尺寸
±20
±10
4
保护层厚度
基础
±10
±5
尺 量

柱、梁
±5
±3
板、墙、壳
±3
±3
5
钢筋电弧焊连接焊缝
宽度≮0.7d
—
+0.1d、-0
量规或尺量
厚度≮0.3d
—
+0.2d、-0
长度
—
+5、-0
6
点渣压力焊焊包凸出钢筋表面
≥4
≥4
尺 量

7
不等强锥螺纹接头外露丝扣
锥筒外露整扣
1个
≯1个
目 测
锥筒外露半扣
—
≯3个
8
梁、板受力钢筋搭接锚固长度
入支座、节点搭接
—
+10、-5
尺 量

入支座、节点锚固
—
±5
9
两端镦头的预应力钢丝束长度
同一束钢丝长度
≯5
±5
尺 量

同一组钢丝长度
≯2
±2
10
无粘结筋位置垂直偏差
板 内
±5
±5
尺 量

梁 内
±10
±5
11
预应力筋承压板
中心线位置
—
3
尺 量

垂直度
—
0

（四）混凝土质量控制

1、基本要求
①、严格按《混凝土结构工程施工质量验收规范》GB50204-2002施工，做好同条件养护试块，混凝土强度等级、抗渗等级必须符合设计及规范要求。
②、 为了保证混凝土质量的稳定性，整个结构工程全部用商品混凝土。
③、 要对混凝土搅拌站所用材料，工艺及规模进行可行性考察，以保证商品混凝土的质量。
④、 混凝土浇筑前应对模板和钢筋进行互检，清除杂物，安放垫块、铁马登，严禁踩在钢筋骨架上。（钢筋必须做完隐蔽验收）。
⑤、 混凝土入模，竖向结构应先均匀铺3～5cm厚同配合比的无石子水泥砂浆。
⑥、 分层振捣，每层不大于40cm，插入振捣棒要特别注意，预留孔洞及埋件位置，防止过振。
⑦、 混凝土浇筑完设专人喷水养护，浇水次数应使混凝土保持足够的湿润状态，养护七天，每天不少于五次

2、混凝土结构的允许偏差和检查方法。

项次
项 目
允许偏差值（mm）
检查方法
国家规范标准
结构长城杯标准
1
轴线位置
基础
15
10
尺 量
独立基础
10
10
墙、柱、梁
8
5
2
垂直度
层高≤5m
8
5
经纬仪
吊线
尺量
层高>5m
10
8
全高（H）
H/1000、且≤30
H/1000、且≤30
3
标 高
层高
±10
±5
水平仪、尺量
全高
±30
±30
4
截面尺寸
基础宽、高
+8、-5
±5
尺 量
柱、墙、梁宽、高
+8、-5
±3
5
表面平整度
8
3
2m靠尺、塞尺
6
角、线顺直度
—
3
拉线、尺量
7
保护层厚度
基础
—
±5
尺 量
柱、墙、梁、板
—
+5、-3
8
楼梯踏步板宽度、高度
—
±3
尺 量
9
电梯井筒
长、宽对定位中心线
±25、0
±20、-0
经纬仪、尺量
筒全高（H）垂直度
H/1000、且≤30
H/1000、且≤30
10
阳台、雨罩位移
—
±5
吊线尺量
11
预留孔、洞中心线位置
15
10
尺 量
12
预埋螺栓
中心线位置
10
3
尺 量
螺栓外露长度
5
+5、-0
13
张拉端预应力筋的内缩量限值
支承式锚具螺帽缝隙
1
1
观察
钢板尺量
支承式锚具加每块垫板缝隙
1
1
锥塞式锚具
5
3
夹片式锚具有顶压
5
3
支承式锚具无顶压
6 ~ 8
6
14
锚固端保护层厚度
凸出式锚固端锚具
≮50
≮50
观察
钢板尺量
外露预应力筋
≮20
≮20
易腐蚀环境外露预应力筋
≮50
≮50

3、施工缝设置。
⑴ 水平施工缝
① 墙上口、柱顶浇筑混凝土时多浇筑3～5cm。

②、楼板根据弹线剔凿成粗麻面，冲洗干净。
⑵垂直施工缝
①、 墙体垂直缝宜在纵横墙交接处，门窗洞口留在1/3处，留搓要保证外露钢筋位置准确。

②、楼梯踏步留在半根梁处。为了保证钢筋位置准确，配制立型模板。

③楼板施工缝留在板跨中1/3处，为了保证钢筋位置准确，采用方法同上。
（五）、施工资料
1、按照工程施工进度，应有的施工资料，严格按《建筑安装工程资料管理规程》DBJ01-51-2003整理。管理资料、技术资料，测量记录，施工记录，施工试验记录。
2、按照结构工程的分部、分项施工进度随发生随整理，做到分类整理，按序排列、目录清晰、资料齐全、层次清楚、管理有序。
3、资料填写的依据可靠，内容简明具体，清楚有据，不得弄虚作假，不得涂改，不准他人代审代签。
八、各部位重点具体要求
1、模板工程
①、施工有方案、有措施：
②、支撑刚度、强度、稳定符合要求：
③、几何尺寸准确、不跑位、不涨模，口、角通线顺直：
④、阴阳角、上下层板、柱、楼梯间墙体严禁错台：
⑤、防止模板上浮，在门窗框底模上打孔排气：
⑥、施工缝的留置严格按方案要求去做：
⑦、止水措施，各种套管、外墙的穿墙螺栓、水平接缝严格按施工组织设计组织施工。
⑧、按规范要求刷好脱模剂，清理好基层、不粘模，按要求起供，＞4m应为1‰～3‰，4～6m为1cm,6-8m为1.5cm。
⑨、模板拆除时，砼必须达到一定强度方可拆除，侧模拆除，以混凝土能保证其表面及棱角不因拆除而受破坏时，即可拆除。
混凝土结构拆除时混凝土强度
结构类型
结构跨度（m）
按设计混凝土强度标准值百分率计
板
≤2
50
＞2≤8
75
＞8
100
梁、供、壳
≤8
75
＞8
100
悬挑构件
≤2
75
＞2
100
2、钢筋工程
①、认真审图，做好钢筋下料表，下料准确，杜绝长短不一现象。锚固、搭接严格按规范要求施工；
②、钢筋间距、直径、抗震规定、接头质量要严格控制。
③严格执行施组及施工方案的定位措施，保证保护层厚度准确。
④、拐点接头位置严格控制，接头离开拐点≥10d；
⑤、钢筋弯钩朝向正确，下铁钩向上，上铁钩向下，钢筋安装、按弹线布筋，用小线保证端头平其一条线。
⑥、严格遵守施工规范、工艺，掌握好主次梁关系，墙柱关
系，内外上下的关系，明确力的传递关系。
⑦、注意成品保护；不得利用绑好的墙筋作上、下的梯子，以防破坏其间距。顶板、休息板及踏步板的复弯距筋要随绑随铺架脚手板，任何人不得在板筋上随意踩踏，以防复弯距筋被踩变形。
3、混凝土工程
①、商品混凝土合同全面、细致、周到，小票整理有条有理、有分析、有灌车离开搅拌时间，到达现场时间，开始浇筑时间，浇筑完毕时间。
②、浇筑申请、开盘鉴定按规程落实。
③、分层浇筑，严格按混凝土施工方案要求执行，做好标尺杆，超过分层厚度，将给予责任人一定的经济处罚。
④、施工缝的处理、留置、同条件养护责任到人。
⑤、混凝土结构面平整、密实，口角整齐、一条线，接槎平整。
4、技术资料
①、 原材试验，出厂批量，强度报告，有的材料要有法定
单位认证。
②、 水泥问题要三交圈（出厂、试配、试块）
③、 浇筑申请、开盘鉴定、预检、隐检、质量评定，按时
报验，资料同施工进度，严禁后补。
④、 焊工要有焊工证，焊接要有试验，取样要有代表性。
⑤、 钢筋出厂合格证不能混批。
九、管理措施
1、明确质量目标，使全体管理人员树立创长城杯的决心和意识。
2、认真执行有关规范、规程和公司制定的质量制度。
3、施工前认真了解图纸，编制好施工组织设计和各种施工方
案。
4、必须做好施工前的技术交底，严格遵守未进行交底的项目
不准进行施工的原则。
5、工长、质量检查员必须深入第一线指导，发现问题及时解决，提高一次合格率和一次优良率，避免返工浪费。
6、必须严格执行“质量三级过程检查制”，一是操作人员检查，谁操作、谁负责自己的质量，二是专业工长检查，谁下达生产项目，谁负责该项目的质量，三是项目部专职质量检查员检查，专职质检员对保证工程质量有不可推卸的责任。
7、必须实行“挂牌上岗制”和“质量标定结果”上墙制。
8、必须实行“工序质量交接检查制”，由上道工序工长填写“工序交接单”。当上道工序施工质量未达到质量要求，不准进行下道工序交接和不准许下道工序进行施工。
9、必须实行样板引路，“操作样板”、“项目样板”、“部位样板”、“样板工序”、“样板间”、“样板单元”制度。
10、必须严格实行“质量奖罚”制度，对于质量优良的操作者，管理者、领导者给予表扬和奖励；对施工质量达不到优良的（个人）操作者，管理者（专业工长、质量检查员）、领导者给予批评和处罚。
11、对管理人员奖金要和工程质量挂钩，工程项目质量评出“优良”、“合格”、“不合格”、“优”者奖，有“合格”者不奖不罚，“不合格”者罚。
12、使整个工地形成一个创优质工程、创长城杯的氛围，从上到下，从管理层到操作层都思想到位，真抓实干，最终达到我们的质量目标。
