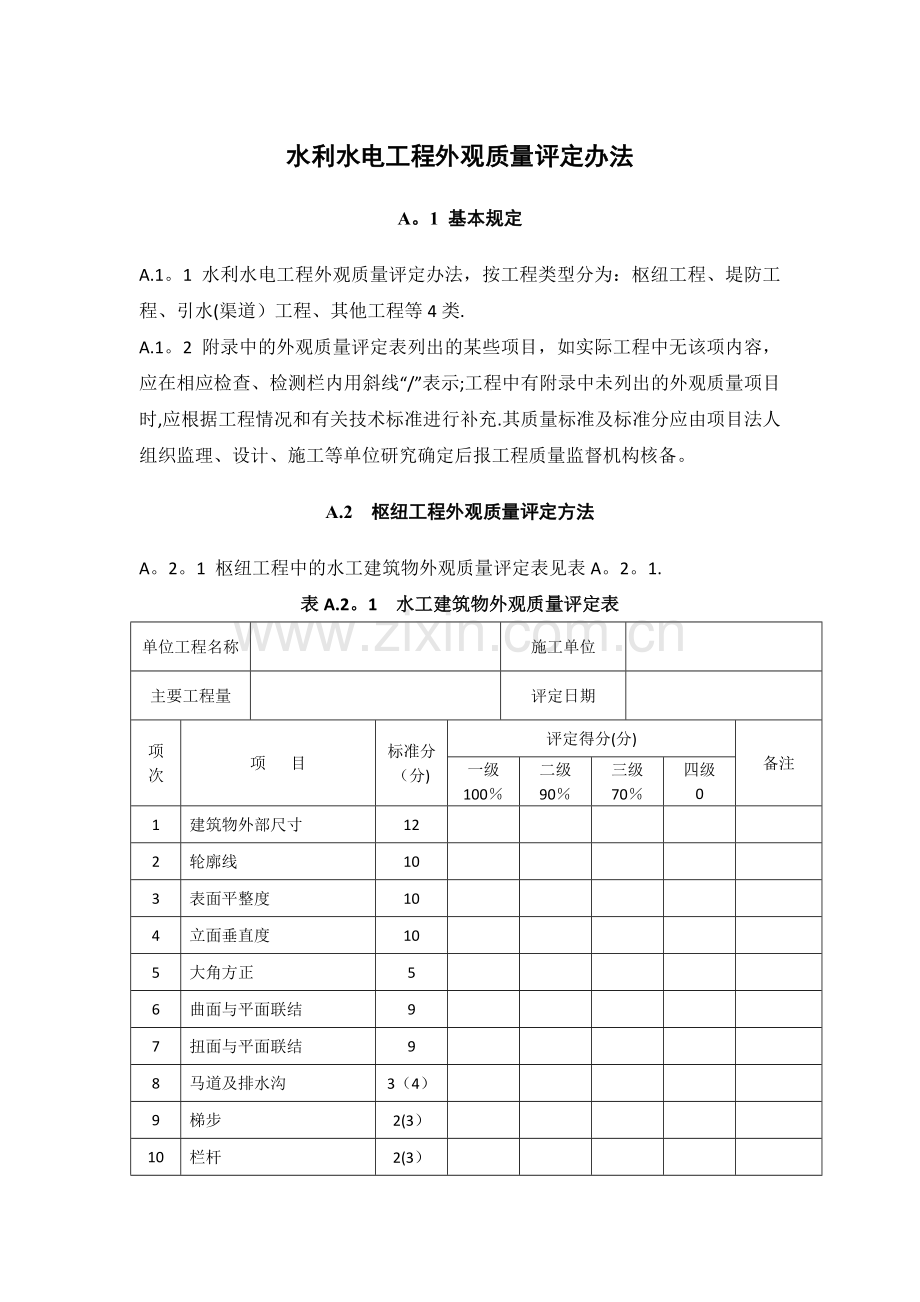

水利水电工程外观质量评定办法
A。1 基本规定
A.1。1 水利水电工程外观质量评定办法，按工程类型分为：枢纽工程、堤防工程、引水(渠道）工程、其他工程等4类.
A.1。2 附录中的外观质量评定表列出的某些项目，如实际工程中无该项内容，应在相应检查、检测栏内用斜线“/”表示;工程中有附录中未列出的外观质量项目时,应根据工程情况和有关技术标准进行补充.其质量标准及标准分应由项目法人组织监理、设计、施工等单位研究确定后报工程质量监督机构核备。
A.2 枢纽工程外观质量评定方法
A。2。1 枢纽工程中的水工建筑物外观质量评定表见表A。2。1.
表A.2。1 水工建筑物外观质量评定表
单位工程名称

施工单位

主要工程量

评定日期

项
次
项 目
标准分
（分)
评定得分(分)
备注
一级
100％
二级
90％
三级
70％
四级
0
1
建筑物外部尺寸
12

2
轮廓线
10

3
表面平整度
10

4
立面垂直度
10

5
大角方正
5

6
曲面与平面联结
9

7
扭面与平面联结
9

8
马道及排水沟
3（4）

9
梯步
2(3）

10
栏杆
2(3）

11
扶梯
2

12
闸坝灯饰
2

13
混凝土表面缺陷情况
10

14
表面钢筋割除
2（4)

15
砌体
沟缝
宽度均匀、平整
4

16
竖、横缝平直
4

17
浆砌卵石露头情况
8

18
变形缝
3（4）

19
启闭平台梁、柱、排架
5

20
建筑物表面
10

21
升压变电工程围墙（栏栅）、杆、架、塔、柱
5

22
水工金属结构外表面
6（7）

23
电站盘柜
7

24
电缆线路敷设
4（5）

25
电站油气、水、管路
3（4）

26
厂区道路及排水沟
4

27
厂区绿化
8

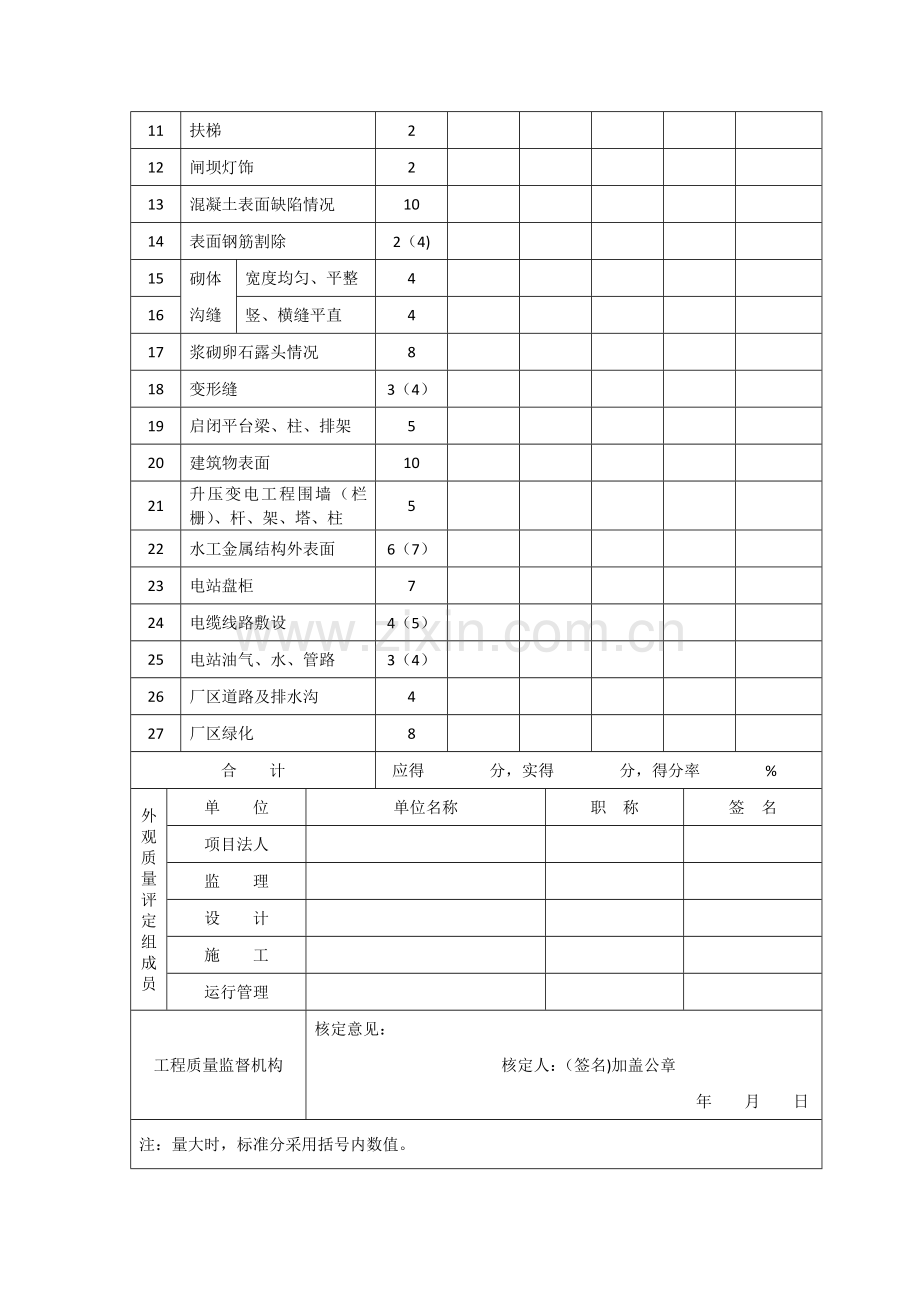

合 计
应得 分，实得 分，得分率 %
外观质量评定组成员
单 位
单位名称
职 称
签 名
项目法人

监 理

设 计

施 工

运行管理

工程质量监督机构
核定意见：
核定人：（签名)加盖公章
年 月 日
注：量大时，标准分采用括号内数值。
A.2.2 项目法人应在主体工程开工初期，组织监理、设计、施工等单位,根据工程特点(工程等级及使用情况)和相关技术标准，提出表A。2.1所列各项目的质量标准，报工程质量监督机构确认.
A。2.3 单位工程完工后,应按4。3.7条的规定，由工程外观质量评定组负责工程外观质量评定。
1 检查、检测项目经工程外观质量评定组全面检查后,抽测25％，且各项不少于10点。
2 各项目工程外观质量评定等级分为四级，各级标准得分见表A。2.3。
表A。2。3 外观质量等级与标准各分
评定等级
检测项目测点合格率(％）
各项评定得分
一级
100
该项标准分
二级
90。0~99。9
该项标准分×90%
三级
70。0~89。9
该项标准分×70％
四级
<70。0
0
3 检查项目（见表A。2.1中项次6、7、12、18、20~27）由工程外观质量评定组根据现场检查结果共同讨论决定其质量等级。
4 外观质量评定表由工程外观质量评定组根据现场检查、检测结果填写。
5 表尾由各单位参加工程外观质量评定的人员签名（施工单位1人.如本工程由分包单位施工，则总包单位、分包单位各派1人参加.项目法人、监理、设计各派1～2人。工程运行管理单位1人)。
A。2。4 工程外观质量评定结果由项目法人报工程质量监督机构核定.
A。3 堤防工程外观质量评定方法
A。3.1堤防工程外观质量评定表见表A。3.—1。堤防工程外观质量评定标准，见表A。3。—2。
表A.3。1—1 堤防工程外观质量评定表
单位工程名称

施工单位

主要工程量

评定日期

项
次
项 目
标准分
（分)
评定得分（分）
备注
一级
100％
二级
90％
三级
70％
四级
0
1
外部尺寸
30

2
轮廓线
10

3
表面平整度
10

4
曲面与平面联结
5

5
排水
5

6
上堤马道
3

7
堤顶附属设施
5

8
防汛备料堆放
5

9
草皮
8

10
植树
8

11
砌体排列
5

12
砌缝
10

合 计
应得 分,实得 分,得分率 ％
外观质量评定组成员
单 位
单位名称
职 称
签 名
项目法人

监 理

设 计

施 工

运行管理

工程质量监督机构
核定意见:
核定人：（签名）加盖公章
年 月 日
表A.3.1—2 堤防工程外观质量评定标准
项
次
项目
检查、检测内容
质 量 标 准
1
外部尺寸
土堤
高程
堤顶
允许偏差为0～+15cm
平(戗）台顶
允许偏差为-10～+15cm
宽度
堤顶
允许偏差为—5～+15cm
平(戗)台顶
允许偏差为—10～+15cm
边坡坡度
不陡于设计值，目测平顺
混凝土及砌石墙(堤）
堤顶
高程
干砌石墙(堤）
允许偏差为0~+5cm
浆砌石墙(堤）
允许偏差为0~+4cm
混凝土墙(堤）
允许偏差为0～+3cm
墙面垂直度
干砌石墙（堤）
允许偏差为0。5%
浆砌石墙（堤）
允许偏差为0。5％
混凝土墙(堤）
允许偏差为0。5％
墙顶厚度
各类砌筑墙(堤)
允许偏差为—1~+2cm
边坡坡度
不陡于设计值，目测平顺
2
轮廓线
用长15m拉线沿堤顶轮廓连续测量
15m长度内凹凸偏差为3cm
3
表面平
整度
干砌石墙（堤）
用2m靠尺检测，不大于5。0cm/2m
浆砌石墙（堤）
用2m靠尺检测，不大于2.5cm/2m
混凝土墙（堤)
用2m靠尺检测，不大于1。0cm/2m
4
曲面与平面联结
现场检查
一级：圆滑过渡，曲线流畅；
二级：平顺联结，曲线基本流畅；
三级:联结不够平顺，有明显折线；
四级：联结不平顺，折线突出
5
排水
现场检查，结合检测
质量标准：排水通畅，形状尺寸误差为±3cm,附着物;
一级：符合质量标准；
二级：基本符合质量标准；
三级：局部尺寸误差大，局部有附着物；
四级：排水尺寸误差大,多处有附着物
6
上堤
马道
现场检查，结合检测
质量标准：马道宽度偏差为±2cm，高度偏差为±2cm
一级:符合质量标准；
二级：基本符合质量标准；
三级：发现尺寸误差较大；
四级：多处马道尺寸误差大
7
堤顶附属设施
现场检查
一级：混凝土表面平整，棱线平直度等指标符合质量标准;
二级：混凝土表面平整，棱线平直度等指标基本符合质量标准;
三级:混凝土表面平整，棱线平直度等指标发现尺寸误差较大;
四级：混凝土表面平整，棱线平直度等指标误差大
8
防汛备
料堆放
现场检查
一级：按规定位置备料，堆放整齐；
二级：按规定位置备料，堆放欠整齐；
三级:未按规定位置备料，堆放欠整齐；
四级：备料任意堆放
9
草皮
现场检查
一级:草皮铺设（种植）均匀，全部成活，无空白;
二级:草皮铺设（种植）均匀，成活面积90％以上,无空白;
三级：草皮铺设（种植）基本均匀，成活面积70%以上，有少量空白；
四级：达不到三级标准者

10
植树
现场检查
一级：植树排列整齐、美观，全部成活，无空白;
二级：植树排列整齐,成活率90％以上,无空白;
三级：植树排列基本整齐，成活率70％以上，有少量空白;
四级：达不到三级标准者
11
砌体
排列
现场检查
一级：砌体排列整齐、铺放均匀、平整，无沉陷裂缝；
二级：砌体排列基本整齐，铺放均匀、平整，局部有沉陷裂缝;
三级：砌体排列多处不够整齐、铺放均匀、平整，局部有沉陷裂缝;
四级:勾缝宽度不均匀，砂浆填塞粗糙不平
12
砌缝
现场检查
一级：勾缝宽度均匀,砂浆填塞平整；
二级:勾缝宽度局部不够均匀，砂浆填塞基本平整;
三级:勾缝宽度多处不均匀,砂浆填塞不够平整；
四级：勾缝宽度不均匀,砂浆填塞粗糙不平
注:项次9草皮、10植树质量标准中的“空白"，指漏栽(种)面积。
A。3.2 堤防工程较大交叉连接建筑物外观质量评定标准参见引水(渠道)建筑物工程外观质量评定标准(表A.4.2-2）中类似建筑物。
A。3。3 单位工程完工后，应按4.3。7条的规定,由工程外观质量评定组负责外观质量评定。具体实施应结合A。2。3条的规定进行.
A。3。4 工程外观质量评定结论由项目法人报工程质量监督机构核定.
A.4 引水(渠道）工程外观质量评定方法
A。4.1 明（暗）渠工程外观质量评定表见表A。4.1-1.明（暗）渠工程外观质量评定标准见表A。4。1—2。
表A.4。1—1 明（暗)渠工程外观质量评定表
单位工程名称

施工单位

主要工程量

评定日期

项
次
项 目
标准分
（分）
评定得分(分）
备注
一级
100%
二级
90％
三级
70％
四级
0
1
外部尺寸
10

2
轮廓线
10

3
表面平整度
10

4
曲面与平面联结
3

5
扭面与平面联结
3

6
渠坡渠底衬砌
10

7
变形缝、结构缝
6

8
渠顶路面及排水勾
8

9
渠顶以上边坡
6

10
戗台及排水沟
5

11
沿渠小建筑物
5

12
梯步
3

13
弃渣堆放
5

14
绿化
10

15
原状岩土面完整性
3

合 计
应得 分,实得 分，得分率 ％
外观质量评定组成员
单 位
单位名称
职 称
签 名
项目法人

监 理

设 计

施 工

运行管理

工程质量监督机构
核定意见：
核定人:（签名）加盖公章
年 月 日
表A。4。1-2 明（暗)渠工程外观质量评定标准
项次
项目
检查、检测内容
质 量 标 准
1
外部
尺寸
1）上口宽、底宽
允许偏差为±1/200设计值
2)渠顶宽
±3cm
2
轮廓线
1)渠顶边线
用15m长拉线连续测量,其最大凹凸不超过3cm
2)渠底边线
3）其他部位
3
表面平整度
1）混凝土面、砂浆抹面、混凝土预制块
用2m直尺检测，不大于1cm/2m
2)浆砌石（料石、块石、石板）
用2m直尺检测，不大于2cm/2m
3）干砌石
用2m直尺检测,不大于3cm/2m
4)泥结石路面
用2m直尺检测，不大于3cm/2m
4
曲面与平面联结
现场检查
一级:圆滑过渡,曲线流畅,表面清洁,无附着物；
二级:联结平顺，曲线基本流畅，表面清洁，无附着物;
三级:联结基本平顺，局部有折线,表面无附着物；
四级：达不到三级标准者
5
扭面与平面联结
6
渠坡渠底衬砌
1)混凝土护面、砂浆抹面
现场检查
一级：表面平整光洁，无质量缺陷；
二级：表面平整，无附着物，无错台、裂缝及蜂窝等质量缺陷;
三级：表面平整，局部蜂窝、麻面、错台及裂缝等质量缺陷面积小于5%，且已处理合格；
四级：达不到三级标准者
2）混凝土预制板（块）护面
现场检查
一级：完整、砌缝整齐，表面清洁、平整;
二级:完整、砌缝整齐，大面平整,表面较清洁;
三级：完整、砌缝基本整齐，大面平整,表面基本清洁;
四级：达不到三级标准者
3）浆砌石(含料石、块石、石板、卵石)
现场检查
一级：石料外形尺寸一致，勾缝平顺美观，大面平整，露头均匀，排列整齐；
二级：石料外形尺寸一致，勾缝平顺,大面平整,露头较均匀，排列较整齐;
三级：石料外形尺寸基本一致，勾缝平顺，大面基本平整，露头基本均匀;
四级：达不到三级标准者
7
变形缝、
结构缝
现场检查
一级：缝宽均匀、平顺、充填材料饱满密实;
二级：缝宽较均匀，充填材料饱满密实；
三级：缝宽基本均匀，局部稍差,充填材料基本饱满;
四级：达不到三级标准者
8
渠顶路面及排水沟
现场检查
一级：路面平整，宽度一致，排水沟整洁通畅，无倒坡;
二级：路面平整,宽度基本一致，排水沟通畅,无倒坡;
三级:路面较平整,宽度基本一致，排水沟通畅；
四级：达不到三级标准者
9
渠顶以上边坡
1） 混凝土格栅护砌
现场检查
一级：网格摆放平稳、整齐，坡脚线为直线或规则曲线；
二级:网格摆放平稳、较整齐,坡脚线基本为直线或规则曲线；
三级:网格摆放平稳、基本整齐，局部稍差;
四级：达不到三级标准者
2） 砌石衬护边坡
现场检查
一级：砌石排列整齐、平整、美观;
二级：砌石排列较整齐，大面平整；
三级：砌石面基本平整；
四级：达不到三级标准者
10
戗台及排水沟
1）戗台宽度
允许偏差为±2cm
2）排水沟宽度
允许偏差为±1。5cm
3）戗台边线顺直度
3cm/15m
11
沿渠小建筑物
现场检查
一级：外表平整、清洁、美观,无缺陷;
二级：外表平整、清洁,无缺陷；
三级：外表基本平整、较清洁、表面缺陷面积小于5％总面积；
四级：达不到三级标准者
12
梯步
现场检查
一级:梯步高度均匀，长度相同,宽度一致,表面清洁，无缺陷；
二级：梯步高度均匀，长度基本相同，宽度一致,表面清洁，无缺陷;
三级：梯步高度均匀，长度基本相同，宽度基本一致,表面较清洁，有局部缺陷；
四级:达不到三级标准者
13
弃渣
堆放
现场检查
一级：堆放位置正确，稳定、平整;
二级:堆放位置正确，稳定、基本平整；
三级：堆放位置基本正确,稳定、基本平整，局部稍差；
四级:达不到三级标准者
14
绿化
1） 植树
现场检查
一级：植树排列整齐、美观，全部成活,无空白;
二级：植树排列整齐，成活率90%以上，无空白；
三级：植树排列基本整齐,成活率70％以上，有少量空白；
四级：达不到三级标准者
2)草皮
现场检查
一级：草皮铺设（种植）均匀,全部成活，无空白；
二级：草皮铺设（种植）均匀,成活面积90％以上,无空白;
三级:草皮铺设(种植)基本均匀，成活面积70％以上，有少量空白；
四级：达不到三级标准者
3） 草方格（草格栅)
现场检查
一级：大面平整,过渡自然，网格规则整齐，栽插均匀，栽种植物成活率达80％以上;
二级：大面较平整，网格规则，栽插较均匀,栽种植物成活率达60%以上;
三级：大面基本平整，网格基本规则，栽插基本均匀，栽种植物成活率达50％以上;
四级：达不到三级标准者
15
原状岩土面完整性
现场检查
一级:原状岩土面完整，无扰动破坏;
二级：原状岩土面完整，局部有扰动，无松动岩土；
三级:原状岩土面基本完整，松动岩土已处理；
四级：达不到三级标准者
注：项次14植树和草皮质量标准中的“空白”，指漏栽（种）面积。
A。4。2 引水（渠道）建筑物工程外观质量评定表见表A.4。2—1。引水（渠道）建筑物工程外观质量评定标准见表A.4.2—2。
表A.4。2—1 引水（渠道）建筑物工程外观质量评定表
单位工程名称

施工单位

主要工程量

评定日期

项次
项 目
标准分
(分）
评定得分（分）
备注
一级
100％
二级
90％
三级
70%
四级
0
1
外部尺寸
12

2
轮廓线
10

3
表面平整度
10

4
立面垂直度
10

5
大角方正
5

6
曲面与平面联结
8

7
扭面与平面联结
8

8
梯步
4

9
栏杆
4（6）

10
灯饰
2（4）

11
变形缝、结构缝
3

12
砌体
6（8）

13
排水工程
3

14
建筑物表面
5

15
混凝土表面
5

16
表面钢筋割除
4

17
水工金属结构表面
6

18
管线(路）及电气设备
4

19
房屋建筑安装工程
6（8）

20
绿化
8

合 计
应得 分，实得 分，得分率 ％
外观质量评定组成员
单 位
单位名称
职 称
签 名
项目法人

监 理

设 计

施 工

运行管理

工程质量监督机构
核定意见:
核定人：（签名）加盖公章
年 月 日
注：量大时，标准分采用括号内数值。
表A.4.2—2 引水(渠道)建筑物工程外观质量评定标准
项
次
项目
检查、检测内容
质 量 标 准
1
外部
尺寸
过流断面尺寸
允许偏差为±1/200设计值
梁、柱截面
允许偏差为±0。5cm
墩墙宽度、厚度
允许偏差为±4cm
坡度m值
允许偏差为±0。05
2
轮廓线
连续拉线检测
尺寸较大建筑物，最大凹凸不超过2cm/10m；较小建筑物，最大凹凸不超过1cm/5m
3
表面平整度
1）混凝土面、砂浆抹面、混凝土预制块
用2m直尺检测,不大于1cm/2m
2）浆砌石(料石、块石、石板）
用2m直尺检测，不大于2cm/2m
3）干砌石
用2m直尺检测，不大于3cm/2m
4)饰面砖
用2m直尺检测，不大于0.5cm/2m
4
立面垂直度
墩墙
允许偏差为±1/200设计高，且不超过2cm
柱
允许偏差为±1/500设计高，且不超过2cm
5
大角方正
检测
±0.60(用角度尺检测）
6
曲面与平面联结
现场检查
一级：圆滑过渡，曲线流畅；
二级:平顺联结,曲线基本流畅;
三级：联结不够平顺，有明显折线；
四级：达不到三级标准者
7
扭面与平面联结
8
梯步
检测
高度偏差为±1cm；
宽度偏差为±1cm；
长度偏差为±2cm
9
栏杆
现场检查、检测
1. 混凝土栏杆：顺直度1.5cm/15m;垂直度±1.0cm；
2。 金属栏杆:顺直度1cm/15m；垂直度±0。5cm；漆面色泽均匀，无起皱、脱皮、结疤及流淌现象
10
灯饰
现场检查
一级：排列顺直，外形规则;
二级:排列顺直，外形基本规则；
三级：排列基本顺直，外形基本规则；
四级:未达到三级标准者
11
变形缝、
结构缝
现场检查
一级:缝面顺直，宽度均匀，填充材料饱满密实；
二级：缝面顺直,宽度基本均匀,填充材料饱满；
三级:缝面基本顺直，宽度基本均匀，填充材料基本饱满；
四级：未达到三级标准者
12
砌体
现场检查
一级：砌体排列整齐、露头均匀,大面平整，砌缝饱满密实，缝面顺直，宽度均匀；
二级：砌体排列基本整齐，露头基本均匀，大面平整，砌缝饱满密实，缝面顺直，宽度基本均匀；
三级：砌体排列多处不整齐，露头不够均匀，大面基本平整，砌缝基本饱满,缝面基本顺直,宽度基本均匀；
四级：未达到三级标准者
13
排水工程
现场检查
一级:排水沟轮廓顺直流畅,宽度一致，排水孔外形规则，布置美观,排水畅通；
二级：排水沟轮廓顺直，宽度基本一致,排水孔外形规则，排水畅通；
三级:排水沟轮廓基本顺直，宽度基本一致，排水孔外形基本规则，排水畅通；
四级:未达到三级标准者
14
建筑物表面
现场检查
一级:建筑物表面洁净无附着物;
二级：建筑物表面附着物已清除,但局部清除不彻底；
三级：表面附着物已清除80%,无垃圾；
四级：未达到三级标准者
15
混凝土表面
现场检查、检测
一级：混凝土表面蜂窝、麻面、挂帘、裙边、错台、局部凹凸及表面裂缝等缺陷；
二级:缺陷面积之和不大于3%总面积；
三级：缺陷面积之和为总面积的3%～5％；
四级：缺陷面积之和超过总面积的5%并小于10%，超过10％应视为质量缺陷
16
表面钢筋割除
现场检查、检测
一级：全部割除，无明显凸出部分；
二级:全部割除，少部分明显凸出表面;
三级;割除面积达到95％以上，且未割除部分不影响建筑功能及安全；
四级:割除面积小于95％者;
注：设计有具体要求者，应符合设计要求
17
水工金属结构表面
现场检查
一级:焊缝均匀，两侧飞渣清除干净，临时支撑割除干净，且打磨平整,油漆均匀，色泽一致，无脱皮起皱现象；
二级：焊缝均匀,表面清除干净,油漆基本均匀；
三级:表面清除基本干净，油漆防腐完整，颜色基本一致；
四级：未达到三级标准者
18
管线（路）及电气设备
现场检查
一级：管线(路)顺直，设备排列整齐，表面清洁；
二级：管线(路）基本顺直，设备排列基本整齐，表面基本清洁;
三级：管线（路）不够顺直，设备排列不够整齐,表面不够清洁；
四级：未达到三级标准者
19
房屋建筑安装工程
现场检查
见附录A。5相关内容
20
绿化
现场检查
一级：草皮铺设、植树满足设计要求；
二级：草皮铺设、植树基本满足设计要求;
三级:草皮铺设、植树有少量空白，多处成活不好；
四级:未达到三级标准者
注:项次20绿化质量标准中的“空白”，指漏栽（种）面积。
A.4。3 单位工程完工后，应按4。3。7条的规定，由工程外观质量评定组负责工程外观质量评定。具体实施应结合A.2.3条的规定进行.
A。4。4 工程外观质量评定结论由项目法人报工程质量监督机构核定。
A.5 其他工程外观质量评定
A。5.1 水利水电工程中的永久性房屋（管理设施用房)、专用公路及专用铁路等工程外观质量评定，应执行相关行业规定.
A.5.2 水利水电工程中的房屋建筑工程外观质量评定表见表A.5。2.
表A。5.2 水利水电工程房屋建筑工程外观质量评定表
单位工程名称

分部工程名称

施工单位

结构类型

建筑面积

评定日期
年月日
序号
项 目
抽查质量状况
质量评价
1
建筑与结构
室外墙面

好
一般
差
2
变形缝

3
水落管、屋面

4
室内墙面

5
室内顶棚

6
室内地面

7
楼梯、踏步、护栏

8
门窗

1
给排水与采暖
管道接口、坡度、支架

2
卫生器具、支架、阀门

3
检查口、扫除口、地漏

4
散热器、支架

1
建筑电气
配电箱、盘、板、接线盒

2
设备器具、开关、插座

3
防雷、接地

1
通风与空调
风管、支架

2
风口、风阀

3
风机、空调设备

4
阀门、支架

5
水泵、冷却塔

6
绝热

1
电梯
运行、平层、开关门

2
层门、信号系统

3
机房

1
智能建筑
机房设备安装及布局

2
现场设备安装

外观质量综合评价
外观质量评定组成员
单 位
单位名称
职 称
签 名
项目法人

监 理

设 计

施 工

运行管理

工程质量监督机构
核定意见：
核定人:（签名)加盖公章
年 月 日
注:质量综合评价为“差”的项目，应进行返修.
A。5。3 房屋建筑工程，在单位工程完工后,应按4.3.7条的规定，由工程外观质量评定组负责工程外观质量评定，具体实施应结合A。2.3条的规定进行。
1 表A.5.2表头的“分部工程"栏,指发电厂房、变电站、水闸等单位工程中包含的房屋建筑分部工程，需按表A。5.2评定外观质量，同时应在表中填写分部工程名称。
2 外观质量检查的内容多为定性判断项目,应由工程外观质量评定组人员共同通过观察触摸（有时可辅以简单量测）,经商讨后给予评价。
3 房屋建筑工程的各专业施工质量验收规范中，对外观质量有具体检验要求.表A。5.2中质量评价标准如下：
1）好，指外观质量较优良;
2）一般，指基本符合要求;
3)差，指外观质量达不到要求,且存在明显缺陷者，被评为“差”的项目应进行返修处理,在达到质量要求后再检查评定。
4 观感质量评定后,各单位参加工程外观质量评定组人员应在表A.5。2表尾签字。
A。5.4 工程外观质量评定结果应由项目法人报工程质量监督机构核定.
