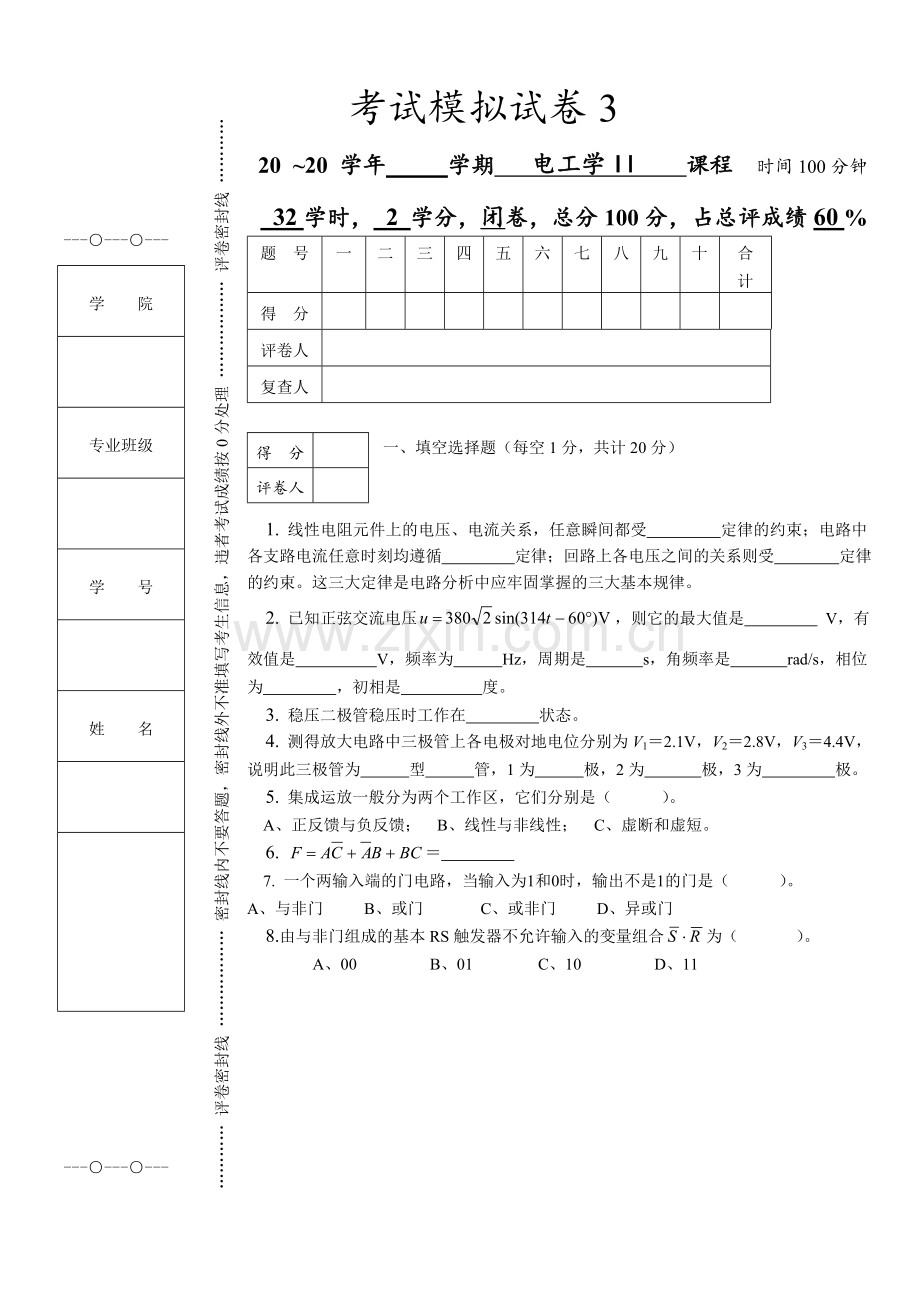

考试模拟试卷3
20 ~20 学年 学期 电工学II 课程 时间100分钟
32学时， 2 学分，闭卷，总分100分，占总评成绩60 %
题 号
一
二
三
四
五
六
七
八
九
十
合 计
得 分
评卷人
复查人
得 分
评卷人
一、 填空选择题（每空1分，共计20分）
1. 线性电阻元件上的电压、电流关系，任意瞬间都受 定律的约束；电路中各支路电流任意时刻均遵循 定律；回路上各电压之间的关系则受 定律的约束。这三大定律是电路分析中应牢固掌握的三大基本规律。
2. 已知正弦交流电压，则它的最大值是 V，有效值是 V，频率为 Hz，周期是 s，角频率是 rad/s，相位为 ，初相是 度。
3. 稳压二极管稳压时工作在 状态。
4. 测得放大电路中三极管上各电极对地电位分别为V1＝2.1V，V2＝2.8V，V3＝4.4V，说明此三极管为 型 管，1为 极，2为 极，3为 极。
5. 集成运放一般分为两个工作区，它们分别是（ ）。
A、正反馈与负反馈； B、线性与非线性； C、虚断和虚短。
6. ＝
7. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ ）。
A、与非门 B、或门 C、或非门 D、异或门
8.由与非门组成的基本RS触发器不允许输入的变量组合为（ ）。
A、00 B、01 C、10 D、11
得 分
评卷人
二、 试将下图所示电路化简成最简形式。（8分）
得 分
评卷人
三、电路如图所示，用叠加定理求。（8分）
学 院
专业班级
学 号
姓 名
---○---○---
---○---○---
………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………
得 分
评卷人
四、电路如图所示，已知ui=5sinωt(V)，二极管导通电压为0.7V。试画出ui与u0波形，并标出幅值。（10分）
得 分
评卷人
五、单管放大电路如图所示，，，且电容足够大。晶体管的，。试求：⑴计算该电路的静态工作点Q；⑵画出微变等效电路，求电压放大倍数；⑶求解输入电阻和输出电阻；（4）试说明RC的大小对Q点的影响。（14分）
＋12V
RC
RB
C1
C2
＋
＋
ui
u0
＋
_
＋
_
RL
得 分
评卷人
六、试求输出电压uo 。（8分）
得 分
评卷人
七、逻辑关系Y=，列出真值表，并画出用“与非”门实现的逻辑电路图。
（10分）
得 分
评卷人
八、已知上升沿D触发器的输入波形如图所示，触发器初始状态为0态。试画出Ｑ端的输出波形。（10分）
得 分
评卷人
九、旅客列车分特快、直快和普快，并依此为优先通行次序。某站在同一时间只能有一趟列车从车站开出，即只能给出一个开车信号，试画出满足上述的逻辑电路。设A、B、C分别代表特快、直快、普快，开车信号分别为YA，YB，YC。（12分）
电工学II标准试卷3答案
一、
1. 线性电阻元件上的电压、电流关系，任意瞬间都受 欧姆 定律的约束；电路中各支路电流任意时刻均遵循 KCL 定律；回路上各电压之间的关系则受 KVL 定律的约束。这三大定律是电路分析中应牢固掌握的三大基本规律。
2. 已知正弦交流电压，则它的最大值是 380 V，有效值是380 V，频率为50 Hz，周期是0.02 s，角频率是 314 rad/s，相位为 314t-60°，初相是 -60 度。
3. 稳压二极管稳压时工作在反向击穿状态。
4. 测得放大电路中三极管上各电极对地电位分别为V1＝2.1V，V2＝2.8V，V3＝4.4V，说明此三极管为NPN型 硅 管，1为E（发射）极，2为B（基）极，3为C（集电）极。
5. 集成运放一般分为两个工作区，它们分别是（B）。
A、正反馈与负反馈； B、线性与非线性； C、虚断和虚短。
6. ＝
7. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（C）。
A、与非门 B、或门 C、或非门 D、异或门
8.由与非门组成的基本RS触发器不允许输入的变量组合为（A）。
A、00 B、01 C、10 D、11
二、解：
2A
三、解：
电压源单独作用：
电流源单独作用：
故原图中的
四、解：分析：根据电路可知，当ui> –0.7V时，二极管截止，u0=ui；当ui< –0.7V时，二极管导通，u0= –0.7V。所以u0的波形图如下图所示：
五、解：静态工作点为：
微变等效电路如下图所示：
RRL
rbe
RC
RB
ui
ii
ib
u0
βib
动态分析：
ri=RB // rbe ≈ rbe = 0.63kΩ
r0=RC=2kΩ
六、解：电路第一级为电压跟随器，
第二级为反相比例电路。
七、解：逻辑关系Y=
真值表为：
A B C
Y
0 0 0
0
0 0 1
1
0 1 0
0
0 1 1
1
1 0 0
0
1 0 1
0
1 1 0
1
1 1 1
1
逻辑表达式为：
实现的逻辑电路如下图所示：
Y
A
C
B
&
&
&
&
Q
CP
t
t
t
八、解：
九、解：设A、B、C分别表示有特快、直快、普快进入车站为“1”。 YA，YB，YC 分别表示特快、直快、普快车有开车信号为“1”，否则为“0”。
真值表为：
A B C
YA
YB
YC
0 0 0
0
0
0
0 0 1
0
0
1
0 1 0
0
1
0
0 1 1
0
1
0
1 0 0
1
0
0
1 0 1
1
0
0
1 1 0
1
0
0
1 1 1
1
0
0
逻辑表达式为：
实现的逻辑电路如下图所示：
YA
A
B
C
&
&
&
YB
YC
&
