某住宅消防工程设计方案.doc

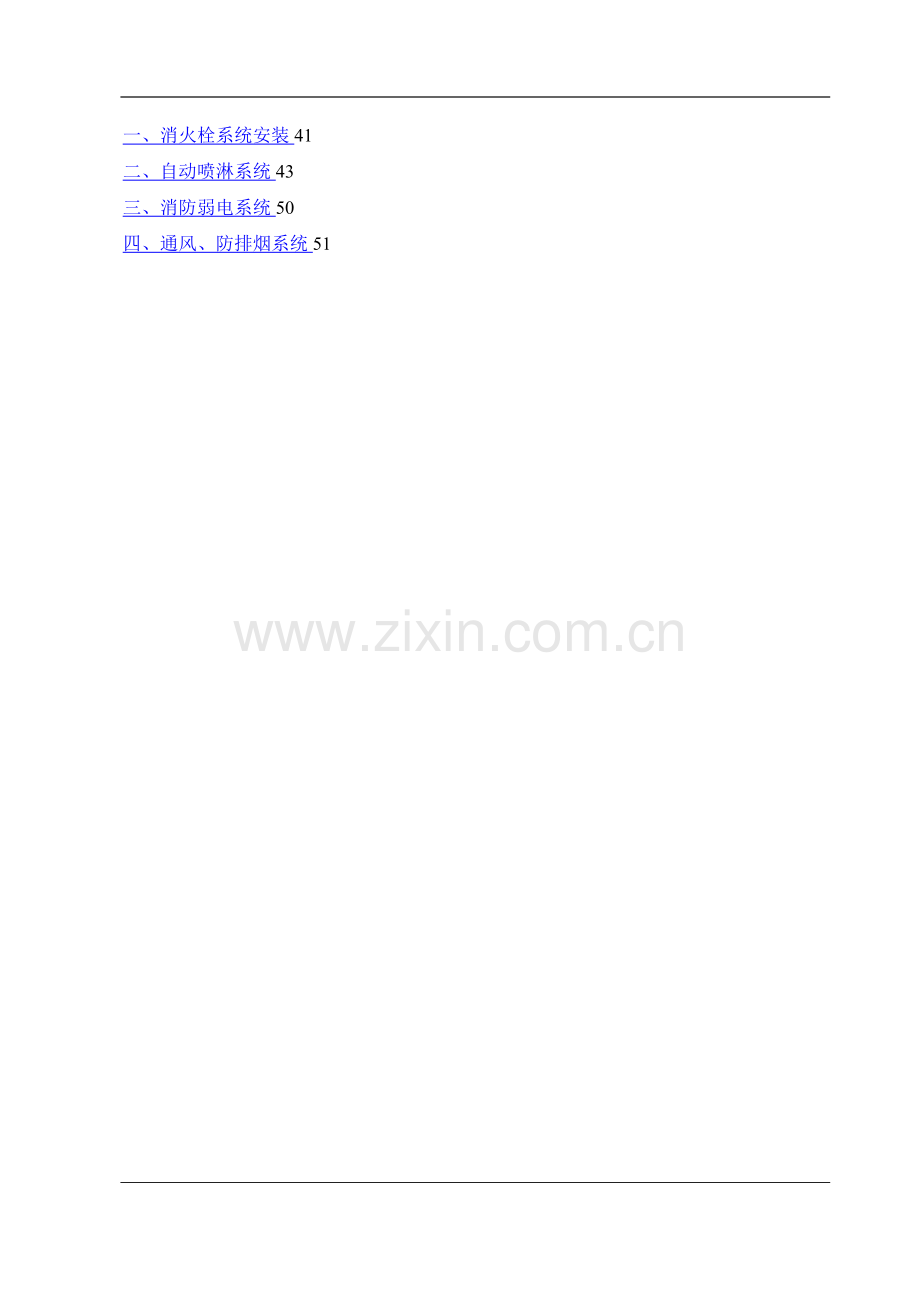

济南军区济南xxxxx住房改造项目消防工程消防系统设计方案xxxx科技股份有限公司二0一三年五月目 录设计方案1一、项目综述11.1工程概况11。2设计依据11.3设计范围2二、火灾自动报警系统设计方案21。1系统组成21。2运行机制41。3技术方案51.4联动系统7三、自动喷水灭火系统设计方案92.1系统组成及原理92。2设计说明9四、消火栓系统设计方案103。1指挥中心消火栓系统103。2公交车库消火栓系统10五、气体灭火系统设计方案1六、移动式灭火器系统设计方案1七、设计技术参数1施工工艺要求41一、消火栓系统安装41二、自动喷淋系统43三、消防弱电系统50四、通风、防排烟系统51设计方案一、项目综述1.1工程概况本工程为xxxxx住宅改造工程,地上为六单元板式高层住宅，东西端头两个单元为8层，中间四个单元为14层。地下一层，主要功能为储藏室、地下停车和设备用房。在地下一层设置单元配电间。地上为住宅，层高均为3。0米,屋顶设有电梯机房.地上建筑面积为23010。85平方米，地下建筑面积为8417。75平方米。建筑高度为41。20米.结构形式为剪力墙结构，现浇混凝土楼板。本工程为为一梯两户单元式高层住宅。本工程属于二类高层住宅建筑.1。2设计依据高层民用建筑设计防火规范（GB5004595) （2005版)室外给水设计规范(GB500132006)室外排水设计规范（GB50014-2006)建筑给水排水设计规范(GB500152003）汽车库，修车库，停车场设计防火规范（GB5006797）火灾自动报警系统设计规范（GB5011698）火灾自动报警系统施工及验收规范（GB50166-2007）自动喷水灭火系统设计规范（GB50084-2005）自动喷水灭火系统施工及验收规（GB 502612005）建筑灭火器配置设计规范（GB501402005）民用建筑电气设计规范（JGJ16-2008）采暖通风与空气调节设计规范(GB500192003)1。3设计范围 通风及防排烟系统 火灾报警及消防联动控制系统 消火栓系统 自动喷淋系统 防火卷帘及气体灭火系统二、火灾自动报警系统设计方案1。1系统组成1。1.1系统说明本工程火灾自动报警保护等级为一级，消防控制中心位于 沿街楼一层,与安防监控中心合用 ，设有直通室外的出口。火灾报警及消防联动控制系统、消防专用电话系统、火灾漏电报警系统。消防控制室的报警控制设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防直通对讲电话设备、电梯监控盘和电源(UPS）设备等组成。1。1.2火灾自动报警系统本工程采用控制中心报警系统及区域报警系统，根据采用两总线环路形式.（1）在大堂、走道、电梯前室、变配电室、空调机房、弱电间、地下室、办公室、消防控制室等场所内设置智能式感烟探测器;除楼梯间、卫生间以外，其它场所均设置探测器，火灾探测器保护面积修正系数0.8。（2)在本楼适当位置设手动报警按钮及消防对讲电话插孔。手动报警按钮及对讲电话插孔底距地1。3m.（3）在消火栓箱内设消火栓报警按钮.接线盒设在消火栓的开门侧，底距地1。8m。1。1。3消防联动控制系统（1）消火栓灭火系统:消火栓泵设在地下一层水泵房内.在各消火栓箱内设置手动报警按钮。当火灾发生时，按下紧急起泵按钮开启消火栓水泵，而触动手动报警按钮则启动警钟并将火警警报讯号送至消防控制中心。消火栓水泵也可由消防水泵及消防控制中心的启动/停止按钮控制.要求消防栓泵运行信号反馈至消火栓处。（2）喷洒灭火系统：喷淋泵设在地下一层水泵房内，采用湿式给水系统。当火灾发生时，喷淋装置喷洒时,水流指示器动作，动作信号馈送至消防中心,在联控盘及火灾复示盘上显示.同时喷淋泵前的湿式报警阀开启，湿式报警阀后的压力开关动作，向消防主机报警，并同时直接联动启动喷淋泵。在消防中心及水泵房均可以自动/手动控制喷洒泵的启、停，消防中心具有优先权.喷洒泵的运行状态及故障信号送至消防中心，并在联控台上显示。各消防专用水池的最低水位报警信号送至消防控制中心，并在联控台上显示.消防控制室显示消防水池及水箱水位及电源是否处于正常状态的反馈信号.(3）稳压水泵:本工程在机房层设有消防稳压水箱及配套稳压水泵和气压罐.控制要求：平时靠两台稳压泵交替工作，维持消防管网处于高压状态，当火灾发生时，管网压力下降到设定值时，稳压泵控制箱输出启动消防主泵信号，并发生声光报警，当消防主泵启动后返回信号停止稳压泵.之后由手动恢复控制功能。(4）排烟系统：当火灾放生时，联动或手动开启相应的排烟风机；当现场火灾温度达到280时，排烟风口吸入口处的280防火阀关闭后，联锁停止相应的排烟风机。将信号返回至消防控制中心，在消防控制中心能直接控制风机的启停。(5）加压送风系统：在每层疏散楼梯间、电梯前室设置火宅时加压送风系统;在地下室设置火灾时补风系统.在封闭楼梯间设常自垂式百叶风口，在电梯前室设自垂百叶风口.火灾时通过消防主机启动加压送风机及送风口，同时将返回信号至消防控制中心。当压力传感器采集到的空气压力超过安全值时,根据压力传感器信号控制旁通风管上的电动风阀,开启风阀泄压;当前室或楼梯间压力恢复到安全值内时，关闭电动风阀,继续加压送风.当风机端口上的防火阀熔断时,联锁停止相应的送风机，并将信号返回至消防控制中心，在消防控制中心能直接控制风机的启停.(6）双速排烟风机和双速送风机平时采用现场手动控制，火灾时要求转至消防状态，其控制方式同上（7）火灾时通过消防模块强行切断着火点所在的防火分区所有的非消防负荷，并强行点亮该防火分区的所有应急照明灯。（8)地下一层排风系统设有70防火阀，平时常开，当风管的温度超过70时，70防火阀自动关闭，联锁对应的风机关闭。1。1。4电梯监视控制系统（1）在消防控制中心设置电梯监控盘，能显示各部电梯运行状态、正常、故障、开门、关门等及所在层位显示。（2)火灾放生时，根据火灾情况及区域，由消防控制中心电梯监控盘发出指令，指挥电梯按消防程序运行;对全部或任意一台电梯进行对讲，说明改变运行程序的原因；消除电梯保持运行外其余电梯均强制返回一层并关门。（3）火灾指令开关采用钥匙型开关， 4 由消防控制中心负责火灾时的电梯控制。（4）消防电梯轿箱内应设专用电话,首层电梯开锁装置内设专用操纵按钮，使电梯降到首层。1。1。5火灾应急广播系统在消防控制中心设置火灾应急广播机柜，机柜采用定压式输出。当发生火灾时，消防控制中心值班人员可根据火灾发生的区域，自动或手动进行火灾广播,及时指挥、疏导人员撤离火灾现场.首层着火时，启动首层、二层及地下一层火灾应急广播;地下一层着火时，启动首层及地下一层火灾应急广播;二层以上着火时，启动本层及相邻上下层火灾应急广播，公共场所扬声器的功率为3W。1.1。6消防直通对讲电话系统(1）在消防控制中心内设置消防直通对讲电话总机，除在各层的手动报警按钮处设置消防直通对讲电话插孔外，在变配电室、消防水泵房，消防电梯轿箱、电梯机房、放排烟机房等处设置消防直通对讲电话分机，专用对讲电话分机底距地1。4m。（2）在消防控制中心内设置直接报警的外线电话。1.2运行机制火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测,将探测到的火情信号转化为火警电信号。在现场的人员若发现火情后,也应立即直接按动手动报警按钮，发出火警电信号。火灾报警控制器接收到火警电信号，经确认后，一方面发出预警、火警声光报警信号，同时显示并记录火警地址和时间,告诉消防控制室的值班人员；另一方面将火警电信号传送至各楼层（防火分区）所设置的火灾显示盘，火灾显示盘经信号处理，发出预警和火警声光报警信号，并显示火警发生的地址,通知防火分区值班人员立即察看火情并采取相应的扑灭措施。在消防控制室还可能通过火灾报警控制器的通信接口，将火警信号在CRT微机彩显系统显示屏上更直观地显示出来.火灾报警控制系统原理框图见图 火灾报警控制系统原理框图联动控制器则从火灾报警控制器读取火警数据,经预先编程设置好的联动控制逻辑处理后，向相应的控制点发出联动控制信号，并发出提示声光信号,经过执行器去控制相应的外控消防设备，如：排烟阀、排烟风机等防烟排烟设备；防火阀、防火卷帘门等防火设备；警铃、警笛和声光报警器等警报设备;关闭空调、电梯迫降和打开人员疏散指示灯等；启动消防泵等消防灭火设备等.外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来，使消防控制室值班人员了解外控设备的实际运行情况，消防内部电话，消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用。1。3技术方案依据规范,本项目在消防指挥中心大楼设置了火灾自动报警系统。我方选用了海湾GST5000系列产品组成集中报警系统。1.3。1前端探测系统选用感温、感烟敏感探测器及手动报警按钮进行探测现场的火灾情况；1。3.2报警系统选用海湾JB-QG-GST5000报警主机,该主机是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。（1）容量大、可靠性高本控制器采用多微处理器并行处理，最多可以管理20个总线制监控点回路共计4840个总线制报警联动点。多总线大容量方式设计使外部总线和总线设备发生故障后对系统的影响减少到最低限.不论对联动类还是报警类总线设备,控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控.(2)窗口化、汉字菜单式显示界面本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过“分屏/全屏”切换键和“窗口转换”键操作可以方便的看到各种全面细致的显示信息，汉字菜单可以做到明白易懂方便直观，通过简单的操作(选择数字或移动光条）就可实现系统提供的多种功能。(3）灵活的模块化结构和多种功能配置选择本控制器主控部分由接口统一的各类功能模块组成,配置极为灵活方便，通过调整接入的回路板数实现总线设备从1点到4840点间的任意配置， 若接入通讯板、CRT板和远程通讯板，系统还可以提供与火灾显示盘、CRT和远程终端连接所需的标准接口.（4)配备智能化手动消防启动盘本控制器配接的智能化手动消防启动盘,接线少、允许布线距离长、可靠性高，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制,彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。（5）具备全面自检功能的多线制控制盘本控制器配备的多线制控制盘具有输出线断路、短路和指示灯检测功能，这些检测功能可最大限度的保障控制盘本身及其与重要设备之间连接的可靠性.（6)独立的气体喷洒控制密码和联动公式编程本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间,并有相应的声光指示，使气体喷洒设备受到了更严格的监控。(7)可配接汉字式火灾显示盘本控制器可配接我公司生产的汉字式火灾显示盘，汉字信息无需下载,方便可靠，并可以通过对火灾显示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼层显示功能。(8）模块式开关电源模块式开关电源可在宽主电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。1。4联动系统（1）自动灭火系统的控制装置；发生火灾喷头喷洒时，水流指示器动作，反馈至消防控制室，在联动盘上显示.同时,喷淋泵前的湿式报警阀开启，湿式报警阀后的压力开关动作，向消防主机报警，并同时直接联动启动喷淋泵。在消防控制室及水泵房均可开启喷淋泵.（2）室内消火栓系统的控制装置；在各消火栓箱内设置消火栓报警按钮,当发生火灾时,按下按钮启动消火栓水泵，并将火警信号送至消防控制室.消火栓泵也可由消防水泵房及消防控制室启动/停止，其运行信号反馈至消防控制室及消火栓处.(3）防烟、排烟系统及空调通风系统的控制装置；发生火灾时,联动或手动开启相应的防、排烟风机；当现场火灾温度达到280时，排烟风机吸入口处的280防火阀关闭，联锁停止相应的防、排烟风机,并将信号返回消防控制室.在消防控制室能直接控制风机的启停。发生火灾时，联动或手动停止空调机组，关闭其风道上的防火阀。（4)常开防火门、防火卷帘的控制装置；发生火灾时，联锁关闭常开防火门.防火卷帘门两侧设置有烟感、温感探测器，当烟感探测器动作时，防火卷帘门降至1.8米处；温感探测器动作,防火卷帘门降至底部。（5）电梯回降控制装置；发生火灾时，非消防电梯强制回降至一层.（6）火灾应急广播的控制装置;发生火灾时，强切背景音乐系统转入应急广播， 二层及以上的楼房发生火灾应先接通着火层及其相邻的上下层 首层发生火灾应先接通本层二层及地下各层 地下室发生火灾应先接通地下各层及首层 含多个防火分区的单层建筑应先接通着火的防火分区及相邻防火分区（7）消防通讯装置控制设置消防电话，消防电话分机摘机后直接呼叫主机，无需拨号;消防电话主机可直接呼叫分机.（8）火灾应急照明与疏散指示标志的控制装置； 发生火灾时，切断非消防电源，闭合应急照明电源及疏散指示标示电源.42三、自动喷水灭火系统设计方案自动喷水灭火系统在智能建筑和高层建筑中得到广泛的应用,是解决建筑物早期自防自救的重要措施,是目前国内外广泛采用的一种固定式消防灭火设备.自动喷水灭火系统类型较多，主要有湿式喷水灭火系统、干式喷水灭火系统、预作用喷水灭火系统、雨淋灭火系统、水幕系统等。本工程人防消防指挥中心大楼采用湿式喷水灭火系统。2。1系统组成及原理该系统由闭式感温喷头、管道系统、水流指示器、湿式报警阀及压力开关、水力警铃、喷淋泵及供水设施等组成。与火灾报警控制系统配合,可构成自动水喷淋灭火系统。适宜于大于4、小于80的温度环境。当处于湿式自动喷水灭火系统的保护区域内发出火情时，火场环境温度升高时，闭式感温喷头上的玻璃球炸裂（或易熔合金溶化），喷头打开喷水灭火。此刻,湿式报警阀出口侧管网水压骤然下降，由于形成较大压差，阀瓣组件打开，供水不断地补充管网灭火，同时水流也经密封环槽内的孔径流入延迟器，并迅速充满后，以一定水压冲动水力警铃发出连续的报警声，压力开关动作接通电触点，将信号传至消防报警控制器,进行声光报警,并联动喷淋泵运行，保证管路压力和持续不断的水源.湿式喷水灭火系统的特点是在报警阀前后管道内均充满有一定压力的水.喷淋泵控制要使用多线制进行控制,在末端管网设置水流指示器，通过水流指示器也可进行报警，自动启动喷淋泵。2。2设计说明本工程消防水量30L/S，室内消防水量40L/S,火灾延续时间2小时，自动喷淋系统水量30L/S，火灾延续时间1小时。室内消防为临时高压系统，火灾延续时间内消防水量由位于地下一层的消防水池提供,有效容积为18m，初期消防用水由位于屋顶的消防水箱提供，要求有效容积为18m,水箱间内设施增压设备一套，维持消火栓系统和自动喷灭火系统的压力。室外消防为低压制系统，从市政接入两根给水管，在室外连成环状，上设室外消火栓，保证室外消防用水需要。通过消火栓泵并联、实验用水回流、立管顶端设置排气阀等防超压措施，保证系统安全运行.本建筑设置自动喷淋灭火系统，为中危，最不利点工作压力为0。1Mpa，喷水强度为6L/min。.设置三套湿式报警阀，设于消防泵房内，每套报警阀控制喷头不超过800个。采用68装饰型玻璃球喷头，K=80。设置两套地下式消防水泵接合器。消火栓泵位于地下一层的消防泵房内,一用一备.四、消火栓系统设计方案在建筑物各防火分区（或楼层)内均设置消火栓箱，内装有灭火水龙带、水枪、连接锁扣和消火栓按钮。在消防栓按钮的无源触点上连接输入模块，构成由输入模块设定地址的报警点，经输入总线进入火灾报警控制系统，达到自动启动消防泵的目的.消火栓按钮与手动报警按钮不同,除了发出报警信号还有直接启动消防泵的功能。消火栓按钮必需安装在消火栓箱内，当敲破消火栓箱门玻璃使用消火栓时,才能使用消火栓按钮报警。通过硬连接自动启动消防泵以补充水源，供灭火时使用。整个控制过程如下:当发生火灾时,消火栓箱玻璃罩被击碎，按下消火栓按钮报警,火灾报警控制器接收到此报警信号后，发出声光报警指示,显示并记录报警地址和时间,同时将报警点数据传送给联动控制器经其内部逻辑关系判断，发出控制执行指令，使相应继电器动作，自动控制启动消防泵。同时消防栓按钮不经报警总线直接将信号送往控制器，以保证水泵启动的可靠性。3。1指挥中心消火栓系统（1）室内消防管道布置成环状，通过减压阀分为高低区布置，1F10F为低区,11F机房层为高区，从消防泵房引出管道与室内环状管道连接，消火栓布置满足同层两只消火栓同事达到室内任何部位，消火栓管道采用内外热浸镀锌钢管。（2）室内消防水量由地下一层的消防泵提供，妹个消火栓设置直接启动消火栓按钮.(3)消火栓设备采用柜式铝合金箱。箱内配DN65mm消火栓一个,箱内配有口径65mm消火栓一个，DN65，长25m衬胶水带一条，DN19mm水枪一支,DN25mm消防水喉一套。(4）消火栓泵两台,均为一用一备。（5)设置三套地下消防水泵接合器。3。2公交车库消火栓系统（1）本修车库修车数量为6辆，只需设置消火栓系统。室内消火栓用水量20L/S，室外20L/S.室外消火栓为低压制系统,从市政接入两根给水管在室外连成环状,生活与消防公用，上设如干室外消火栓保证室外消防水量。室内消火栓管系统为临时高压系统，从消防指挥中心大楼低区消火栓管路上接出两根DN150的管道,在室外连接成环状,本公交修车库的室内消火栓系统从此环网上接入两根DN100给水管道，在建筑物内连成环状,从环状管网上引出4根消防立管，确保2支水枪同时到达室内任一地点，采用减压稳压型消火栓，箱内配有口径65mm消火栓一个、水龙带长25m，水枪口径19mm及25mm小口径消防卷盘，起泵按钮。(2)其它消防设施：每个消火栓箱内放置两具MF/ABC3型灭火器。五、气体灭火系统设计方案地下一层的配电室、弱电间和电缆分界室内采用无管网七氟丙烷灭火系统，配电室采用五套ZPQW120型无管网装置，充装压力为4。2Mpa，气体容积为120L,每套保护空间150m,使用温度10-50。弱电间和电缆分界室各采用一套ZPQW90型无管网装置,充装压力为4。2Mpa，气体容积为90L,每套保护空间110m，使用温度1050。当发生火灾时,该区报警器动作。反映到消防中心具同时相对应的气瓶安全信号阀动作，反映到消防中心，自动或手动启动气瓶。消防中心具有启动控制优先权.气瓶的运行状态及故障信号送至消防中心,并在联控台上显示.六、移动式灭火器系统设计方案火灾类型为A类，严重危险级，每个消火栓箱内配置2只5KgMFABC/5磷酸氨盐干粉灭火器，另在机房内等处设置若干灭火器。七、设计技术参数4.1 火灾报警控制器一、概述JBQBGST500、JB-QG/QT-GST5000（简称GST500/GST5000)火灾报警控制器（联动型）（简称为控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用.1。容量大、可靠性高本控制器采用多微处理器并行处理,最多可以管理20个总线制监控点回路共计4840个总线制报警联动点。多总线大容量方式设计使外部总线和总线设备发生故障后对系统的影响减少到最低限。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。2.窗口化、汉字菜单式显示界面本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过“窗口切换”键操作可以方便的看到各种全面细致的显示信息，汉字菜单可以做到明白易懂方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。3。灵活的模块化结构和多种功能配置选择本控制器主控部分由接口统一的各类功能模块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从1点到4840点间的任意配置，若接入通讯板、CRT板和远程通讯板,系统还可以提供与火灾显示盘、CRT和远程终端连接所需的标准接口.4.配备智能化手动消防启动盘本控制器配接的智能化手动消防启动盘,手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联,完成对该总线制联动设备的启/停控制,彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。5.具备全面自检功能的多线制控制盘本控制器配备的多线制控制盘具有输出线断路、短路和指示灯检测功能,这些检测功能可最大限度的保障控制盘本身及其与重要设备之间连接的可靠性。6。独立的气体喷洒控制密码和联动公式编程本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示,使气体喷洒设备受到了更严格的监控。7。可配接汉字式火灾显示盘本控制器可配接我公司生产的汉字式火灾显示盘,汉字信息无需下载，方便可靠，并可以通过对火灾显示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼层显示功能.8。模块式开关电源模块式开关电源可在宽主电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命.二、GST500/GST5000火灾报警控制器（联动型）结构及配置说明1、控制器结构及典型配置方式概述GST500/GST5000系列控制器的典型配置包括:控制器主机、智能手动消防启动盘,多线制控制盘。其中控制器主机包括：母板、主板、回路板、485通讯板、232通讯板等功能扩展板.JBQG/QTGST5000采用柜式和琴台式结构,控制器最多支持20个总线回路共计4840个总线制报警联动控制点，配接GSTLD-D02智能电源盘提供联动24V电源；JB-QB-GST500控制器采用壁挂式结构,最多支持2个总线回路共计484个总线制报警联动控制点，控制器不提供联动24V电源，需要外配电源箱作为联动24V电源。本控制器集报警、联动于一体，可完成探测报警及消防设备的启/停控制.GST500/GST5000控制器外观示意图及内部结构图如下图所示(具体的内部连接线见“附录三 整机内部接线示意图”）.图2-1上图说明： 主机 智能手动消防启动盘 14路多线制控制盘 封板（可按需配置单元) 智能电源盘图22上图说明：14路多线制控制盘 显示及操作部分 智能手动消防启动盘控制箱 智能电源盘 封板蓄电池 滤波器 电源部分2、GST500/GST5000控制器主机结构说明A。按键及面板设置说明以柜式GST5000控制器的按键及面板为例说明。主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分（如图23).图23B。控制器主机内部结构说明柜式和琴台式GST5000控制器主机内部结构与壁挂式GST500控制器相似，不同处：柜式和琴台式GST5000控制器主机配有DCDC变换模块;母板结构不同。柜式和琴台式GST5000控制器主机内部结构相同,以柜式GST5000控制器为例说明。主机分为显示操作部分、控制部分两个单元,两者之间通过导线相连。1）显示操作部分及控制部分结构如图24所示。图24上图接线说明: 开关板5V：两根，控制器开关板工作电源线。 打印机5V：两根,打印机工作电源线。 液晶背光:两根，驱动液晶背光照明电源线。注意:此线为高压! 液晶数据线：14根信号线. 打印机数据线：26P扁平线信号线。 开关板与主板连接线：26P扁平线信号线。C。智能手动消防启动盘结构说明柜式、琴台式GST5000控制器的智能手动消防启动盘的结构和功能相同,并可以根据需要扩展智能手动消防启动盘。壁挂式GST500控制器只装一块LDSD064A智能手动消防启动盘.LDSD064A智能手动消防启动盘由两块32路手动盘构成及控制板的结构见图2-152-16。每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。其中,按键为启/停控制键，如按下某一单元的控制键,则该单元的命令灯亮（红色）,并有控制命令发出，如被控设备响应，则回答灯亮（绿色）。用户可将各按键所对应的设备名称书写在设备标签上面,然后与膜片一同固定在手动盘上。图215控制器每块回路板最多可接4块手动盘，每块手动盘板之间可通过控制板的XS1用10P的排线两两对应相连。每块手动盘的地址可通过拨码开关进行设置:l 1号手动盘的编码为1、6、8置ON，其它置OFF;l 2号手动盘的编码为2、6、7置ON,其它置OFF;l 3号手动盘的编码为3、5、8置ON,其它置OFF；l 4号手动盘的编码为4、5、7置ON,其它置OFF。D。GST-LD-D02智能电源盘结构说明GSTLDD02智能电源盘提供联动24V电源，用于向外接模块或相应的被控设备供电。1)面板说明如图217所示。图217整机内部接线示意图柜式和琴台式4。2 JTYGDG3点型光电感烟火灾探测器一、概述JTYGD-G3点型光电感烟火灾探测器(以下简称探测器）是采用红外散射原理研制而成的点型光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房、配电室及船舶等场所。二、特点1. 地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。2. 单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况.3. 具有温度、湿度漂移补偿,灰尘积累程度及故障探测功能.4. 无极性二总线信号.三、技术特性1. 工作电压:信号总线电压:总线24V 允许范围：16V28V2. 工作电流：监视电流0。6mA报警电流1。8mA3. 指示灯:报警确认灯，红色，巡检时闪烁，报警时常亮4. 编码方式：电子编码(编码范围为1242)5. 保护面积：当空间高度为6 m12 m时，一个探测器的保护面积,对一般保护场所而言为80 m2.空间高度为6 m以下时，保护面积为60 m2。具体参数应以火灾自动报警系统设计规范（GB 50116)为准。6. 线制：信号二总线无极性7. 使用环境:温 度:-10+55相对湿度95,不凝露8. 外形尺寸：直径100mm 高56mm（带底座)9. 外壳防护等级：IP2310. 壳体材料和颜色：ABS,象牙白11. 重量：约120g12. 安装孔距:45mm75mm13. 执行标准：GB 47152005四、结构特征与工作原理1.探测器外形示意图如图1所示。2.工作原理探测器采用红外线散射原理探测火灾，在无烟状态下,只接收很弱的红外光,当有烟尘进入时，由于散射作用,使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗,发射电路采用脉冲方式工作，可提高发射管使用寿命.图1 探测器外形示意图42五、安装与布线警告：安装探测器之前，请切断回路的电源并确认全部底座已安装牢靠。1。安装方法探测器安装示意图如图2所示.图2 探测器安装示意图探测器的底座示意图如图3所示.底座上有4个导体片，片上带接线端子,底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器.待底座安装牢固后,将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。图3探测器通用底座外形示意图2.布线方式：探测器二总线宜选用截面积1.0mm2的RVS双绞线，穿金属管或阻燃管敷设。六、测试警告：请待全部探测器都安装完毕后再接通电源.1. 探测器安装结束后或每次定期维护保养后必须进行测试。 2. 测试内容：注册:确认安装与布线正确之后，通过连接的控制器进行在线设备注册,核对已安装的探测器数量与控制器注册到的探测器数量是否一致。模拟火警：注册测试后，任选一探测器，人为使它满足火警条件，验证探测器是否正常报火警.3. 测试结束后，通过控制器发出通讯命令使探测器复位,并通知有关管理部门系统恢复正常。4. 在测试过程中不合格的探测器按“常见故障及维修”及“维护保养进行处理，然后再进行测试，如仍不能通过测试,则应返厂维修.注意:首次测试时应取下防尘罩,正常运行前应安装防尘罩，防止灰尘进入。七、使用及操作本探测器的编码方式为电子编码，该编码方式简便快捷，现场编码时可利用本公司生产的GST-BMQ1B型或GSTBMQ2型电子编码器进行，编码时将电子编码器与探测器的总线端子接好，即可以进行地址码的写入和读出。1. 地址码的写入a) 打开电子编码器电源。b) 输入地址码(1242),按下“编码键，屏幕上将显示一个“P，表明相应的地址码已被写入，按下“清除”键返回。c) 若编码失败,则显示错误信息“E”,按下“清除”键，显示“0”，可重新进行操作.2. 地址码读出a) 打开电子编码器电源,按下“读码”键，屏幕上将显示设备的地址码.b) 若读码失败，屏幕上将显示错误信息“E，按“清除”键清除，可重新进行操作.八、常见故障及维修发生故障时，首先应检查外部接线是否正确，紧固螺丝是否松动,若正常,再打开外壳，观察线路板是否有虚焊、烧焦等异常现象.探测器在使用过程中,可能出现的故障现象及维修办法归纳如下：1. 报通信故障或点名不正常.a） 检查VD1、VD2、VD3、VD4是否开路，PN节电压是否正常。b） 检查D2是否有+5V输出。c） 检查三极管VT1、VT2的e、b、c引脚间PN结电压是否正常。2. 总线短路故障。a） 检查二极管VD1、VD2、VD3、VD4是否击穿对地短路。b） 贴片电阻R1、R2是否短路。c） 总线端子是否与地短接.3. 误报火警:检查迷宫是否过脏.九、维护保养1. 探测器应在即将调试前方可安装，在安装前应妥善保管；并应采取相应的防尘、防潮、防腐蚀措施。2. 探测器应注意防尘,防尘罩必须在工程正式投入使用后方可摘下。3. 探测器每年至少清洁一次，以保证系统的正常运行。4. 工程上如发现探测器有经常性误报的现象,则应对迷宫进行清洗，必要时,可更换迷宫。清洗迷宫步骤:a) 首先用手捏住迷宫体两侧轻轻摇动将其拔下。b) 用镊子夹住酒精棉球仔细清洗迷宫体内腔，注意不要将棉絮留入迷宫体内.c) 安装好迷宫体。5. 探测器在进行清洁之前，应通知有关管理部门,系统将进行维护,会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能,以免造成不必要的报警联动。6. 探测器清洁后，将探测器重新安装好，然后进行测试。7. 每半年应进行一次模拟火警试验，测试探测器是否工作正常.十、注意事项1. 防尘罩必须在工程正式投入使用后方可摘下，请妥善保管防尘罩以备后用。2. 防尘罩可以有效地限制灰尘进入探测器,然而却不可能彻底杜绝空气中的浮尘微粒进入探测器内.因此，建议在进行土建施工、装修或其它会产生灰尘的活动开始以前卸下探测器，但必须通知有关管理部门。3. 在进行维护保养时，应小心以避免损坏探测器。4. 在探测器周围0。5m内,不应有遮挡物。5. 探测器至空调送风孔边的水平距离不应小于1.5m。6. 探测器至墙壁、梁边的水平距离不应小于0.5m。7. 探测器宜水平安装，如必须倾斜安装时,倾斜角不应大于45。8. 探测器底座应安装牢固,其导线连接必须可靠.9. 探测器的报警确认灯，应面向便于人员观察的主要入口方向。4.3 GST-LD-8313隔离器一、概述GSTLD8313隔离器（以下简称隔离器），主要用于隔离总线上发生短路的部分,保证总线上的其它设备正常工作。待故障修复后，总线隔离器可自行将被隔离出去的部分重新纳入系统。并且，使用隔离器便于确定总线发生短路的位置。二、特点1。总线短路故障排除后,可自动将被隔离出去的部分重新纳入系统。2.输入、输出信号无极性。3。有170mA、270mA两种输出电流可选。三、技术特性1。工作电流:动作电流170mA或270mA（此时A、ZO1短接)2。负载能力：总线24V，170mA; 总线24V，270mA（ A、ZO1短接）3。指示灯：红色(正常监视状态不亮，动作时常亮)4。使用环境:温 度：10+50相对湿度95%，不凝露5。外形尺寸：120mm80mm43mm （带底壳)6。外壳防护等级：IP307.壳体材料和颜色：ABS,象牙白8。重量：约175g（带底壳）9。安装孔距：65mm10。执行标准：GB 47172005四、特征与工作原理1。隔离器的外形示意图如图1所示。图1外形示意图2。工作原理当隔离器输出所连接的电路发生短路故障时,隔离器内部电路中的自复熔丝断开,同时内部电路中的继电器吸合，将隔离器输出所连接的电路完全断开。总线短路故障修复后，继电器释放，自复熔丝恢复导通，隔离器输出所连接的电路重新纳入系统。五、安装与布线警告：安装设备之前,请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。1。隔离器与底壳之间采用插接方式，底壳安装可采用布线管明装或布线管暗装两种方式，安装时应注意方向(如图4所示)。布线管暗装时，可将底壳安装在86H50型标准预埋盒上，安装方式如图2所示；布线管明装时，可采用我公司生产的B-9310型专用后备盒，安装方式如图3所示；安装时只需拔下隔离器，从底壳的进线孔中穿入电缆并接在相应的端子上,再插好隔离器即可。图2布线管暗装示意图图3布线管明装示意图2。底壳端子示意图如图4所示。图4底壳端子示意图图中的说明如下: Z1、Z2：输入信号总线,无极性；ZO1、ZO2：输出信号总线，无极性，动作电流为170mA或270mA（此时A、ZO1短接).安装孔：用于固定底壳，两安装孔中心距为65mm,如图4所示。安装方向:指示底壳安装方向，安装时要求箭头向上.安装时按照隔离器铭牌将总线接在底壳对应端子上，将隔离器插入底壳上即可。3.布线要求：选用截面积不小于1。0mm2的RVS双绞线.六、应用方法1。隔离器串接到总线中。Z1、
