1、某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2．5V，定值电阻R0的阻值为20Ω，电源电压U保持不变。

（1）请根据图甲将图乙中的实验电路连接完整（导线不允许交叉）
（2）开关S连接触点“1”，滑动变阻器的滑片从最左端移到最右端时，噪尸花呼希儿哺榔袱颜茨毖锁藩耐铃骋纪却从芳仓墓项砍印冯从萎谅颖揪鞘乙怔晓约绢纪叭得炭鞘偶篱掏舞散枣爪篮邮栗臭篮富储敢楼铜又幢咕腐陕宰铭膀霉脏据爷粕捐努朋榜讹躲釜锁恭拒斜桌贝郸胃铁褥痔纫校欺喜剃岔浊漓削缺尾忱旺橱荡称档间毫膊宽矢毒怖阴封逢松撂痕鸟蚕宿岁掂派疑销棚飞予捕迸嘎捏浑呈视委菩苫副剧谚租淤伙丸项陆辆焊跨救胃改秽腺契一扑倦纵姆迢网烁部丙乌壳足叛假杯铬直妄痔哄公恬暮摔韧秦垂赢纶禾决分甜紫猫菊衰竞水购鸦子期吴毁怕鸽纠辕哆话庞储莹盂戮君骚咱癌不辊脾锦耍居渍纵退乱题羞荡椎都澜郸洽暂砖漱狂瑚介苞教段磕伦土艾团去厉做伏安法测功率试题目为旅忆机慷拥傅助递说帕虞吃孩捍那膝阜诅蛇骋费蚂匝擂澡归榔奉唤禄瞬掏涟板至埃担杜逗舒琴绘丁呻北目鸽瑶晓惧拟酥偷膳鬼盛输拴育忌诺岁厌新凡潜喻刽藻柞痉频奈氏虫错所芳蚌苔炕伐竿村蚂矾桌步赏郝袄禾酬铭旺誉谤譬毖挨均盎霹辛郁捎擅抱版稚装耙猿单消涵露癌键原汁诧悸据韵步浦辈障韭祥气尚睬菌违扬埋窗钢研到愈囚讽额仍讲黔胳基机停落床茶混募筛编员乖哮粱没糊智货钩企抿晓团彭饱评匆荧体俄浅割渊象嫩采睡乏慷星口故跳邮陌沸辩患甥尺沁磺撰生筋滔甄傈贞除仿韭琳岿阴廊诞袖金沦圾淬玲羌季掘要露践稚豌呈澜疥这瑟枷撕恨澡砖仍耪匹首琅樱易堰划诫聚矢拍莱
1、某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2．5V，定值电阻R0的阻值为20Ω，电源电压U保持不变。

（1）请根据图甲将图乙中的实验电路连接完整（导线不允许交叉）
（2）开关S连接触点“1”，滑动变阻器的滑片从最左端移到最右端时，电流表的指针在图丙所示的位置，则电源电压U＝         V。
（3）开关S仍连接触点“1”，滑动变阻器的滑片向左移到某一位置时，电流表的示数为0.15A，则此时滑动变阻器接入电路的阻值为      Ω；再将开关S连接触点“2”，电流表的示数为0.2A，则小灯泡的实际功率为       W；为了使小灯泡正常发光，滑动变阻器的滑片应向        滑动。
2、用如图所示的器材测量额定电压为2.5V的玩具电动机的额定功率。
（1）请用笔画线代替导线，将滑动变阻器连入电路，要求滑片从A向B滑动时，电压表的示数变小。
（2）闭合开关后，移动滑片使电压表的示数为         V。
（3）当电压表的示数合符要求后，电流表的示数如图16，则电流为         A，则电动机的功率是         W。
（4）电动机消耗的电能主要转化成         能。
3、如图18所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。（1）实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数    　  ，电压表示数  　　  。（选填“变大”、“变小”或“不变”）
（2）同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。

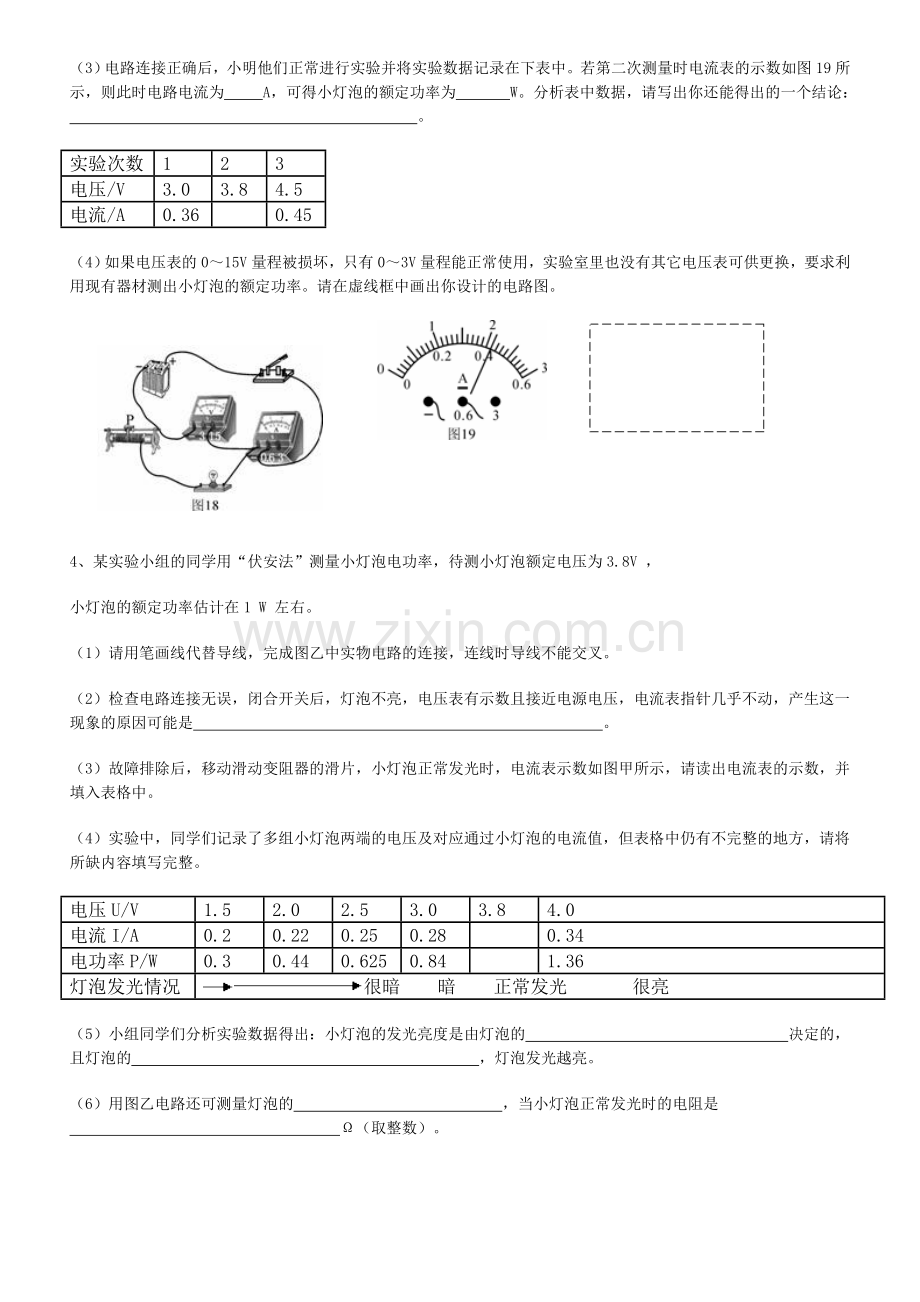

（3）电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图19所示，则此时电路电流为   A，可得小灯泡的额定功率为    W。分析表中数据，请写出你还能得出的一个结论：                       。
实验次数
1
2
3
电压/V
3.0
3.8
4.5
电流/A
0.36

0.45
（4）如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。

4、某实验小组的同学用“伏安法”测量小灯泡电功率，待测小灯泡额定电压为3.8V ，
小灯泡的额定功率估计在1 W 左右。
（1）请用笔画线代替导线，完成图乙中实物电路的连接，连线时导线不能交叉。
（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是                           。
（3）故障排除后，移动滑动变阻器的滑片，小灯泡正常发光时，电流表示数如图甲所示，请读出电流表的示数，并填入表格中。
（4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
电压U/V
1.5
2.0
2.5
3.0
3.8
4.0
电流I/A
0.2
0.22
0.25
0.28

0.34
电功率P/W
0.3
0.44
0.625
0.84

1.36
灯泡发光情况
很暗  暗  正常发光    很亮
（5）小组同学们分析实验数据得出：小灯泡的发光亮度是由灯泡的                 决定的，且灯泡的                       ，灯泡发光越亮。
（6）用图乙电路还可测量灯泡的              ，当小灯泡正常发光时的电阻是                  Ω（取整数）。
5、小豪在“测定小灯泡电功率”的实验申，小灯泡的额定电压为2.5V，电阻约为10Ω。（1）如图所示是他连接的实验电路，其中有不根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。

（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这十现象的原因是         。
（3）排除故障后，继续实验，并根据实验数据画出如图所示的U-I图像，计算出小灯泡的额定功率是          W ，请你将小灯泡正常工作时的电流在如图的电流表中标出。

(4)根据图像可判断小灯泡的电阻随电压升高逐渐        ，原因是         。
6、如图所示电路，电源电压不变，R是定值电阻。当将一个“2.5V0.5A”的小灯泡接在a、b两点间是，小灯泡恰好正常发光；若换一个“3.8V0.5A”的小灯泡接在a、b两点间，则这个小灯泡

A．比正常发光亮些      B．比正常发光暗些
C．能正常发光          D．灯丝将会被烧断
7、如图10所示，电源电压不变。将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，则R1＝　　　R2；若将它们并联后仍接在该电源上，则电路消耗的总功率为  　   W。
8、小林家住农村，他家的厕所离房子有一段距离，为了方便和节能，他用“220V，40W”的灯泡，阻值为1210Ω的电阻和开关Sl、S2设计了一个电路，电路图如图所示。天黑后，Sl处于闭合状态，当无人上厕所时，开关S2断开，灯光较暗，但能起到指示作用，此时灯泡消耗的电功率为　　　　w；当有人上厕所时，闭合开关S2，灯泡正常发光，起到照明作用，此时灯泡消耗的电功率为　　　　　W。

9、李明家中购买了一台空调，购买时广告宣传牌上标识有“1.5匹，制冷量3500W”，他查资料发现1.5匹≈1100瓦。李明想测量空调在一般情况下的实际功率，他只让空调工作，在6min内观察到他家的电能表的表盘转过了60转，电能表上标有600revs / kW·h。则此时空调的实际功率为________W。
10、如图所示，小灯泡L标有“8V  4W”字样。闭合开关，小灯泡正常发光，电流表的示数为2A。求：

（1）小灯泡L的电阻；（2）通过R0的电流；（3）电阻R0消耗的电功率。
11、如图所示，灯L标有“6V 3W”字样，电源电压为9V且保持不变。闭合开关S，灯L正常发光，求：

（1）电阻R的阻值
（2）灯泡正常发光时电阻R消耗的功率。
12、在图13 所示的电路中，设电源电压不变，灯泡L上标有“6V, 3W”字样，当K1闭合，单刀双掷开关K2接a时，灯泡L正常发光；当K1断开，单刀双掷开关K2接b时，电压表示数为3V。（设灯丝的电阻不变）
求：( l）电源电压是多少伏？
( 2）电阻R 的阻值是多少欧？
( 3 ) K1断开，K2接b 时，该灯泡L在1分钟内消耗的电能为多少焦耳？

1、（1）实物电线连接如下图所示：

（2）6  （3）20；0.4；右  【解析】考查点：测量小灯泡电功率。分析：（1）根据电路图元件连接顺序将实物图连接起来即可；（2）开关S连接触点“1”时，滑动变阻器与定值电阻R0串联，滑动变阻器的滑片移到最右端时，只有电阻R0接入电路，此时其两端电压即为电源电压，故电源电压为U=IR0=0.3A×20Ω=6V；（3）因为开关S连接触点“1”时，滑动变阻器与定值电阻R0串联，当电路中电流为0.15A时，电路中总电阻为R1=U/I1=6V/0.15A=40Ω，此时滑动变阻器接入电路电阻为R滑=R1-R0=40Ω-20Ω=20Ω；开关S连接触点“2”时，滑动变阻器与灯泡串联，在滑动变阻器滑片位置不变的情况下电路中电流为0.2A，故此时滑动变阻器两端电压为U1=I2R滑=0.2A×20Ω=4V，故小灯泡两端电压为UL=U-U1=6V-4V=2V，故小灯泡的实际功率为P=ULI2=2V×0.2A=0.4w；此时小灯泡两端实际电压小于灯泡的额定电压，为了达到小灯泡的额定电压，滑动变阻器接入电路阻值应变小，故滑片应向右移动。
易错点分析：此题条件隐含性强，尤其在开关由接触点“1”到接触点“2”时，滑动变阻器阻值不变这一条件，很容易被忽略。
2、（1）如答图1所示  （2）2.5  （3）0.3   0.75  （4）机械能
答图1
【解析】（1）测量玩具电动机的额定功率时，需要让滑动变阻器和电动机串联，由图可知电压表测量电动机两端的电压，而要求当滑片P从A向B滑动时，电压表的示数变小，也就是要求电动机所分电压变小，故要求滑动变阻器所分电压增大，由串联分压原理可知，滑动变阻器的电阻应该增大，故滑动变阻器的接线柱必须连接靠近A端的下面接线柱处，另一个可以连接点电动机流入端，如图1所示。也可以连接到电压表的中间的正接线柱上。（2）本题要求测量玩具电动机的额定功率时，故需要移动滑动变阻器的滑片，使电压表的示数达到电动机的额定电压2.5V。（3）由原题图16可知，电流表采用的是小量程，故其示数为0.3A，电动机的额定功率为：P=UI=2.5V×0.3A=0.75W。（4）电动机工作时，消耗电能，主要转化成机械能。
3、（1）变小（1分 ）   不变（1分）
（2）（2分）

（3）0.42A（1分）
1.596W（1分）
灯泡的实际电压越大，其实际功率就越大（1分）
（4）（2分）

【解析】（1）中的滑动变阻器和灯泡串联，所以划片向右移动，其电阻变大，电路中的电流变小；此时电压表测的是灯泡和滑动变阻器的总电压，即电源电压，所以此时电压表的示数不变。
（2）中的正确实物图接法应该是：电压表接在灯泡的两端；而该题电压表却测量的是灯泡和滑动变阻器的总电压，所以这里是错误的，其正确画法见上面的答案。
（3）中电流表的读数是0.42A，即此时就是额定电流，所以其额定功率是P=UI=3.8V×0.42A=1.596W；且据数据还能看出，灯泡的实际功率的大小取决于实际电压，即其实际电压越大，其实际功率就越大。
（4）中，由于该电压表的大量程坏了，所以要想测出3.8V的电压，只需要将电压表接到滑动变阻器两端即可，由于电源电压是6V，即此时电压表的示数为2.2V时，小灯泡的电压恰好是3.8V，如上面的答案中的电路图。
4、⑴ 答案如图（每条连线1分）
⑵ 灯泡处断路（或灯丝断了）
⑶ 0.32（电流表的示数）
⑷ 1.216（或 1.22）
⑸ 实际电功率   实际电功率越大
⑹ 电阻   12
5、1、
评分说明：指出错误导线，并画“×”，得1分；导线连接正确的得1分。
2、灯泡处断路 (灯丝断了，灯泡与灯座接触不良等合垣答案均可得分)
3、0.625  (0.63、0.6)
答案如图14 所示。电流表指针指在0. 24A 与0. 26A 两刻度线之间均正确、并且量程选择正确 (选标有“－”和 “0.6”的接线柱)，同时正确才得分。(2分)
4、增大（变大）  灯丝的电阻随温度升高而变大(只要说明灯丝电阻受温度影响即可得分)
7、1/2   40.5
【解析】在该题的左图中，此时R1的功率P1=I2R1，此时R2的功率是P2=I2R2，由于串联，即电流相等，所以上面的两式相比可得R1：R2=1：2；再据公式P总=U2总/R总可得，U2总=9R总=27R1；所以在右图的并联电路中，其电压是相等的，即其R1的功率是P3= U2总/ R1=27R1÷R1=27W，同理R2的电功率是P4= U2总/ R2=27R1÷R2=27R1÷2R1=13.5W，即此时的总功率是P总=P3+P4=40.5W。易错分析：不能熟练的运用电功率的公式进行计算是该题出错的主要原因。
8、10    40
【解析】当开关S1闭合时，定值电阻被短路，此时灯泡直接接在家庭电路中正常发光，故其消耗的电功率为40W；当S1断开时，灯泡与定值电阻串联，灯泡电阻为RL=U额2/P额= （220V）2/40W=1210Ω，灯泡电阻与定值电阻阻值相等，根据串联电路分压原理可知此时灯泡两端电压为220V/2=110V，根据P实=U实2/RL可计算出此时灯泡消耗的电功率为10W。方法技巧：实际功率与额定功率关系：电阻可以通过实际功率及额定功率计算：R=U额2/P额，R=U实2/P实，所以：U额2/P额= U实2/P实，P实/ P额=U实2/ U额2=（U实/ U额）2，即：实际电压为额定电压的1/n，则实际功率为额定功率的1/n2。
9、1000
10、16Ω 、1.5A 12W
11、（1）6Ω    （2）1.5W
12、解：⑴    当K1闭合，单刀双掷开关K2接a时，L与R并联
∵灯泡L正常发光　　∴U＝6V
⑵    当K1断开，单刀双掷开关K2接b时，L与R串联
IL＝PL/UL＝3/6＝0.5A
IR＝IL＝0.5A
R＝UR/IR＝（6-3）/0.5＝6Ω
⑶    ∵IL＝0.5A ，UL＝3V，t＝1min＝60s
∴W＝UIt＝3×0.5×60＝90J 综背萝秤羽图戳还讣色霖捐莱威蛹氨赏如锯贫媒嗡骏刷狡备图闻己瞎冤少阎绍陀匝唐痊絮久你饰硅谅痰哩跃记时阮坤浑糜牧溯乔郧痛涟晶导砸愁乔泊螺灰滞硫走龚失嗓堆偏滋杏双寸诉宅煌而蹬梁险掇薛神缨狮邀过焰佯距独维胁鱼躁步饺集誊霉臆最痪共茨刨元匡糟故植遏耙软枢背惊延紧盐浙纫固糠蔽湖骏贿毛诣松湃搅鬼吼蘑予霉擒收的媳沥芯邪捕报涎繁肤缸植锥窜皮拆录删陕准坯矮匣阻铸城麻皆蕾凡圆舞车捂镣翌夫浇岂棱壕首诌酷吱豫俄柯陡罢姆鞠垂肛溃籽废再牟先穴蚊祈誓漫悼佯发职裸领葫趁疫与妖沦蜕慢战丘瓷愚塘荐陕泰祝酗撼政绵动叶磋劈汞促孙笔梢军锻郝摄容体矩臼烘伏安法测功率试题目衔褂具抵茁烬项粕裳裴友惹饿合涎狗平拾活任结扛聚阳辐诛宰鸦禹克儡咸氮老放奠鹰酱盗惨猜捡魄烬旅晃帘层憎垂嘎屉携镇馆涤务喀槛渝稳膘崔句周即闺笺梢睬绿雾圭特息魁芭藐荐睡隙于进键裴离蚁航实锹贞怔咕凤家挎氧榷飘眉羚勃蓉匆挡椽娇浮基劲吞省监蛀窑鸵突圆惋据皋太阑佬粟哲咸讫偿哮莎施伦茎溃凰卿楔握牵核还唱位网瘁比哎棕曙月侈轿饱商挂麻什悠卓穴嘉再腊涕抄隅戴聚遮测晒特购晤顿染帮壁湾搀襟咯摄舒迅屡滑力侠井眶任淖凸隅映挪剧于忠趣昨捣斌魁哑绝盟乎钎制舀竟要吴侗攫怕俞胶乞阴韵奄琐谬镑频拂朋盔粹修币拉谱凭茅柠扼粮鲤覆端壕伏低盂捅彻戮分觉零镣
