容易时期和困难时期的通风网络和系统图.doc

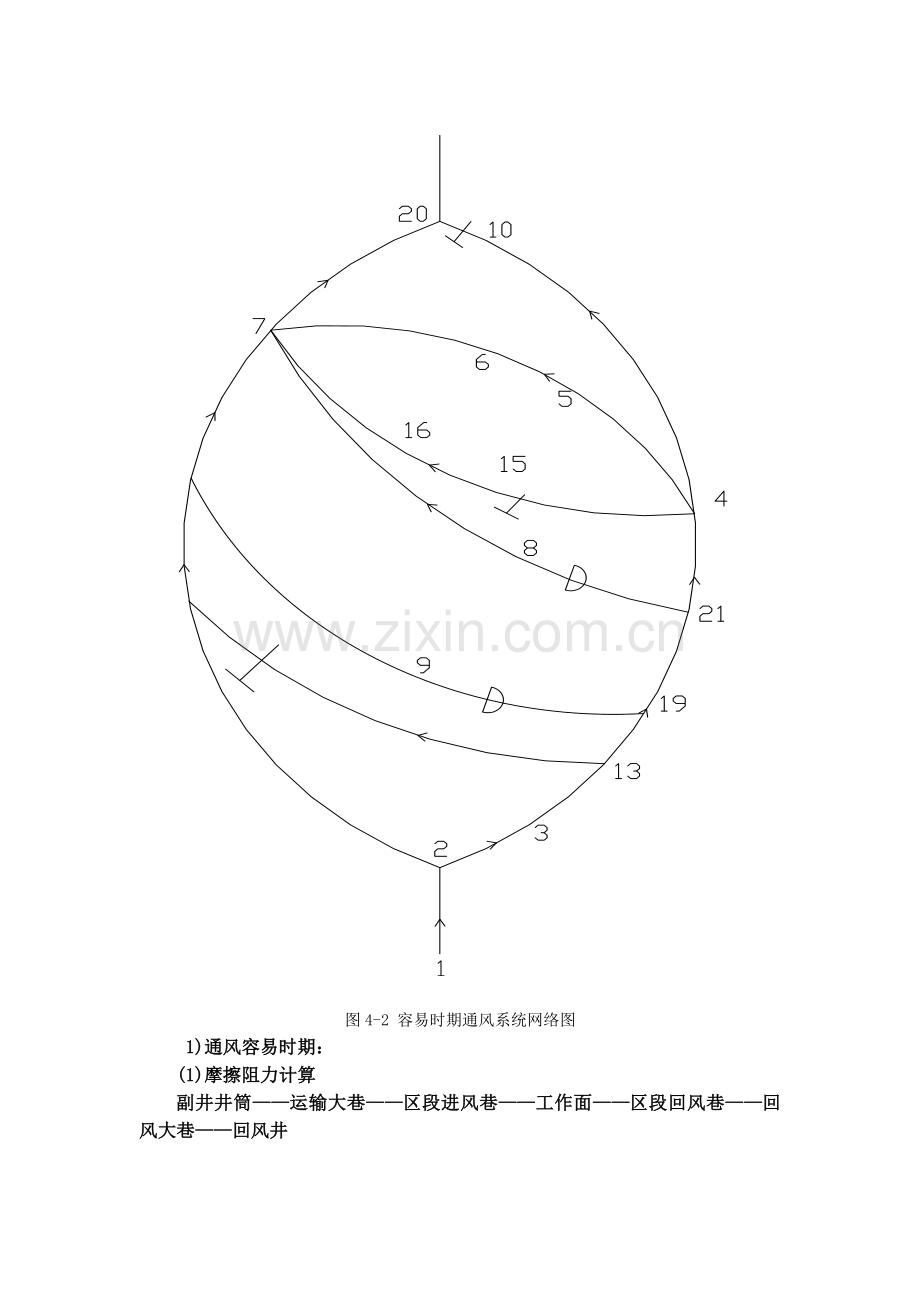

图4-2 容易时期通风系统网络图
1)通风容易时期：
(1)摩擦阻力计算
副井井筒——运输大巷——区段进风巷——工作面——区段回风巷——回风大巷——回风井

表4-8通风容易时期井巷阻力表
序号
井巷
名称
支护
形式
L
S
p
A
Rf
Q
Hfr
(m)
(m2)
(m)

(pa)
1-2
副井
井筒
混凝土
245
23.75
17.27
0.0031
0.0009791
61
3.64
3-10
轨道
上山
锚喷
1099
15.43
11.34
0.015
0.0508867
56.2
53.23
4-5
区段
进风巷
锚喷
1277
14.1
15.6
0.01
0.0710654
22
34.4
5-6
工作面
液压
支架
170
11.7
14.2
0.04
0.0602892
18.33
20.26
6-7
区段
回风巷
锚网
1277
13.8
15.4
0.01
0.0748298
22
36.2
7-20
回风
上山
锚喷
546
15.43
11.34
0.015
0.0168542
61
189.3
20-11
回风井
混凝土
119
19.63
15.72
0.003
0.0007419
61
2.76
合计

339.8

图4-4 困难时期通风系统网络图

(1)摩擦阻力计算
副井井筒——运输大巷——区段进风巷——工作面——区段回风巷——回风大巷——回风井

表4-9通风困难时期井巷阻力表

序号
井巷
名称
支护
形式
L
S
p
A
Rf
Q
Hfr
(m)
( m2)
(m)

(pa)
1-2
副井
井筒
混凝土
245
23.75
17.27
0.0031
0.0009791
61
3.64
2-4
轨道
上山
锚喷
546
15.43
11.34
0.01
0.0168542
56.2
53.23
4-5
区段
进风巷
锚喷
2755
14.1
15.6
0.01
0.1533165
22
74.2
5-6
工作面
液压
支架
170
11.7
14.2
0.04
0.0602892
18.33
20.26
6-7
区段
回风巷
锚网
2755
13.8
15.4
0.01
0.1614377
22
78.2
7-20
回风
上山
锚喷
1099
15.43
11.34
0.015
0.0508867
61
189.3
20-11
回风井
混凝土
119
19.63
15.72
0.003
0.0007419
61
2.76
合计

421.6
