平战功能转换方案.doc

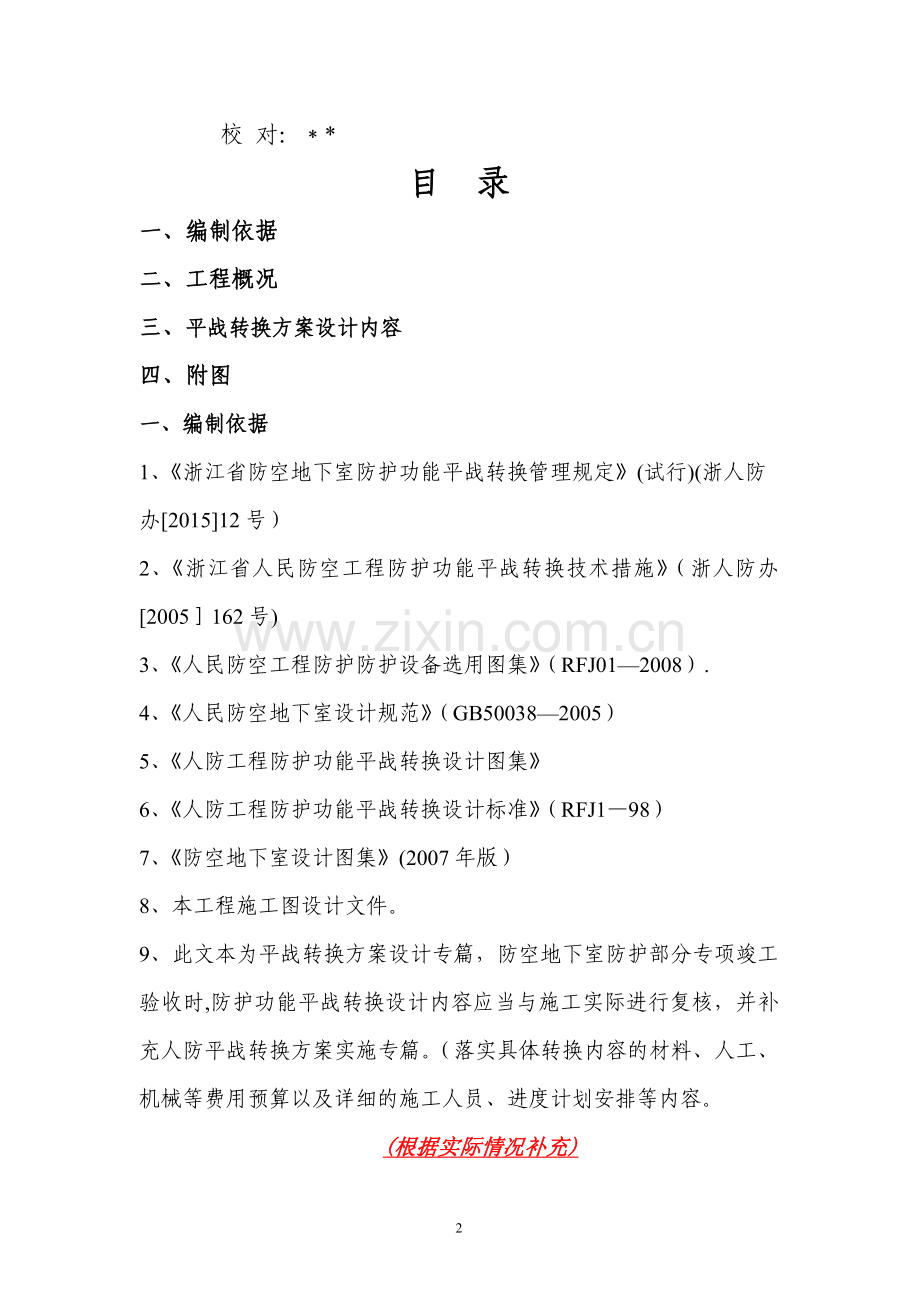

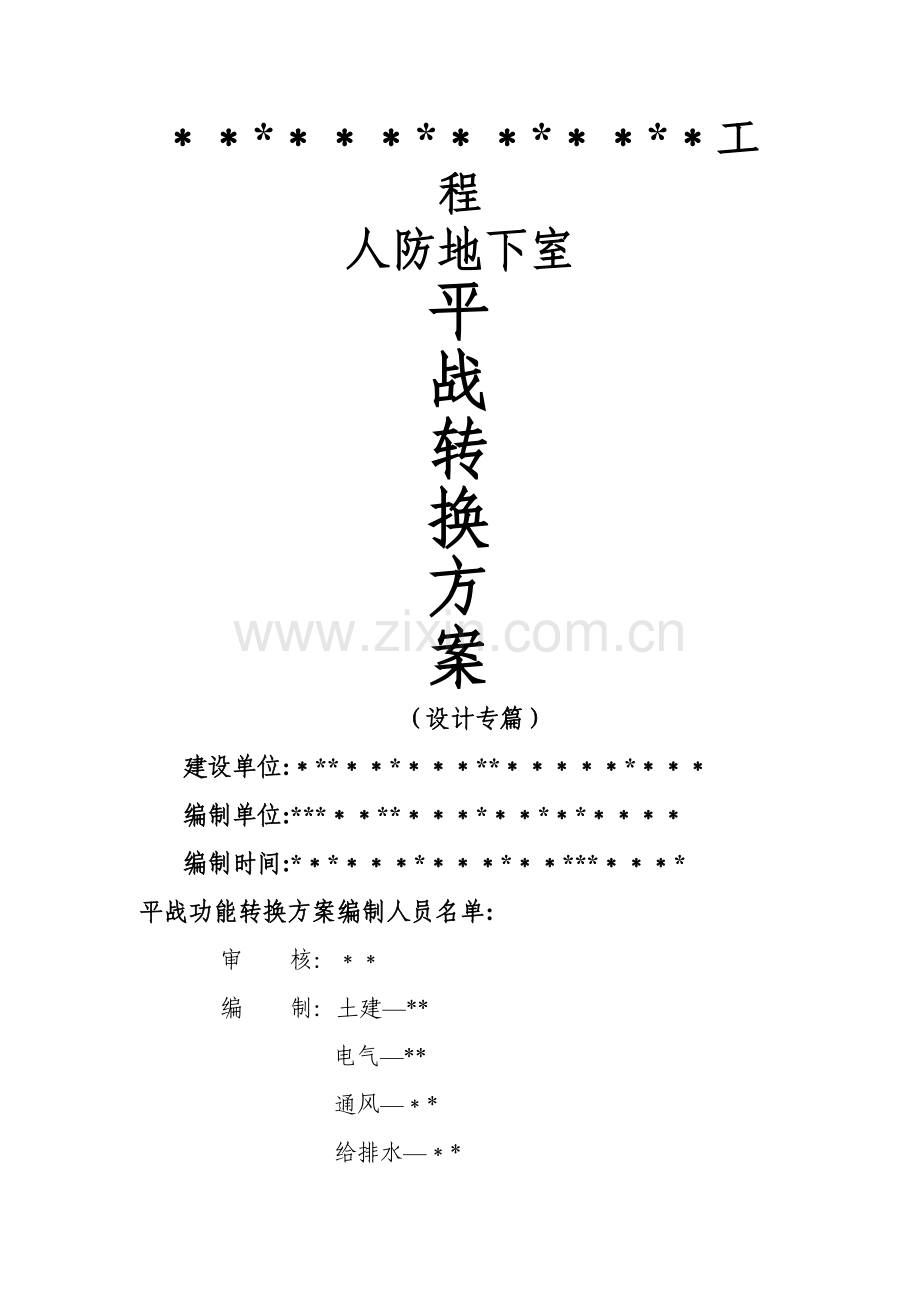

*工程人防地下室平战转换方案（设计专篇）建设单位:*编制单位:*编制时间:*平战功能转换方案编制人员名单:审 核：编 制：土建*电气*通风*给排水*校 对：*目 录一、编制依据二、工程概况三、平战转换方案设计内容四、附图一、编制依据1、浙江省防空地下室防护功能平战转换管理规定(试行)(浙人防办201512号）2、浙江省人民防空工程防护功能平战转换技术措施（浙人防办2005162号)3、人民防空工程防护防护设备选用图集（RFJ012008）.4、人民防空地下室设计规范（GB500382005）5、人防工程防护功能平战转换设计图集6、人防工程防护功能平战转换设计标准（RFJ198）7、防空地下室设计图集(2007年版）8、本工程施工图设计文件。9、此文本为平战转换方案设计专篇，防空地下室防护部分专项竣工验收时,防护功能平战转换设计内容应当与施工实际进行复核，并补充人防平战转换方案实施专篇。（落实具体转换内容的材料、人工、机械等费用预算以及详细的施工人员、进度计划安排等内容。(根据实际情况补充)二、工程概况*工程位于温州市*.人防工程位于地下层.由温公司开发建设,设计，地上总建筑面积*平方米，地下室建筑面积平方米，人防建筑面积*平方米.平时功能为机动车库、非机动车库，战时功能为个6级甲类二等人员掩蔽所、*个人防战时固定电站，防化等级为*级.详见下表:人防主要经济指标：防护单元类型防护单元抗爆单元（个)人防建筑面积（）掩蔽面积（)掩蔽人数（人)口部个数（个)疏散宽度（m）二等人员掩蔽所一二*三*四*五*六*合计(根据实际情况填写）三、平战转换方案设计内容(一）平战转换所需设备和材料:（1）孔口防护平战转换本工程共有临战封堵处（根据实际情况填写）转换部位：1、 出入口型钢封堵：a *轴交*轴*轴处型钢横向临战封堵，洞口尺寸:*。参照图集：国标07FJ02第121页a 轴交*轴轴处型钢竖向临战封堵，洞口尺寸：*。参照图集：国标07FJ02第119页2、 防护单元间连通口型钢竖向封堵： *轴交*轴*轴处型钢竖向临战封堵，洞口尺寸：*.参照图集：国标07FJ02第125页3、 出入口一道防护密闭门封堵： *轴交*轴轴处一道钢结构防护密闭门临战封堵，型号:*.参照图集：国标07FJ02第114页 轴交*轴*轴处一道钢筋混凝土防护密闭门临战封堵，型号：*。参照图集：国标07FJ02第113页4、 临空墙防护密闭封堵板封堵： *轴交*轴*轴处临空墙防护密闭封堵板封堵，型号：。参照图集：总参RFJ012008第61页5、 连通口双向受力防护密闭封堵板封堵： *轴交轴轴处连通口双向受力防护密闭封堵板封堵，型号：*。参照图集：总参RFJ01-2008第59页6、 ：（根据实际情况补充）孔口封堵大样图：（根据工程实际情况分类附上封堵大样图）（2）抗爆单元隔墙砌筑a。准备砂袋等所需材料运至现场；b。明确堆筑范围，详见地下室战时平面图；c.隔墙断面为采为梯形，堆垒高度不小于1。8m，上部最小堆垒厚度不小于500mm。共计：m3（3）战时填土、平时砖墙拆除*轴交轴*轴处平时砖墙拆除，共计砖墙:*m3*轴交*轴*轴处战时填土压实，共计土方:*m3（根据实际情况分类填写)（4）防护、密闭设施调试a。对防护密闭设施进行开关或关闭动作；b。如活动部位不灵活,则应加黄油或机油或除锈c.调整防护设施到设计规定状态.（5)内部设施设备平战转换a。防火卷帘平战转换，拆除妨碍战时封堵的防火卷帘；*轴交轴轴处防火卷帘拆除，型号：（根据实际情况分类填写）一、 清除与人防战时有冲突的设备,如进风管线、平时消防设施等；轴交*轴*轴处平时管道拆除，管径:*轴交轴*轴处机械车位拆除，数量：*轴交*轴轴处平时设备拆除，数量：*（根据实际情况分类填写)二、 平战合用的通风设备临战完成搭接转换；*轴交*轴轴处管道搭接，管径：（根据实际情况分类填写)（6）需要配备的防护设备和购置的封堵材料主要有：1、防护设备、主材:材料或设备名称单位规格型号数量一、土建工程出入口型钢竖向临战封堵处出入口型钢横向临战封堵处单元间型钢竖向临战封堵处一道钢结构防密门封堵处一道钢混防密门临战封堵处临空墙防密封堵板封堵处连通口双向受力封堵板处砖砌体拆除m3机械车位拆除处抗爆隔墙及抗爆挡墙m3干厕等砖墙砌筑m3战时旱马桶个*二、通风工程过滤吸收器台风管m阀门个*三、给排水工程V=*m3不锈钢板水箱只皮带水龙头个手摇泵台其他水泵台*四、电气工程柴油机组台配电柜台灯具个电力电缆m*（根据实际情况分类填写）2。封堵材料：孔口封堵：（1） *临战封堵,洞口尺寸:*.（参照图集:*)材料名称数量槽钢（10# 米）*根(*吨)*mm厚钢板（*米）*条（吨）防水卷材*袋装砂土立方米结构胶*封堵人工（根据实际情况分类填写）（二）平战转换的技术措施1、前期组织(1）.转换现场清理及场地布置.清理临战封堵沟及临战封堵口四周和防火卷帘；（2)清理密闭通道、扩散室、滤毒室、进风机房、防毒通道、活门室、简易洗消间、排风机房等处的杂物；（3)检查工程内信号、音响系统，各风、水、电设备的运转情况，检查人防门的防护密闭情况并加以调试.2。平战转换技术要求（根据实际情况分类填写）严格按照浙人防办（2005)162号文件有关要求实施。（1）防护密闭门、密闭门安装的技术要求和安装顺序A. 技术要求：封堵时，必须作到应将活门槛及密封条安装正确，固定牢靠;B. 安装顺序（2）平时出入口型钢竖向封堵临战封堵口的封堵技术要求:A. 封堵部位门洞墙体、吊顶、地面凹槽的清理；B. 封堵购件材料放置附近就位；C. 侧墙MT上焊16圆环,串上脚手架钢管，装上滑轮和粗绳;D. 起吊竖起第一根槽钢梁，使梁垂直并紧贴墙体后手工电焊固定，梁侧面满涂结构胶;E. 将梁逐根竖起后密排紧靠，手工电焊固定。梁外侧缝隙用密封膏或胶泥嵌平;F. 门洞墙内侧砌筑一砖墙，粉水泥砂浆抹平。砌筑砖墙时，应沿门洞高度每隔500MM设置26通长钢筋，钢筋两端应与门框上的预埋件角钢边焊牢固；G. 梁外侧面涂满结构胶,镀锌薄板，并剪100MM宽镀锌板覆盖板缝，用橡皮榔头敲打压紧.安装镀锌薄板时可先用水泥钉或抽芯铝钉临时固定;H. 墙内侧水泥砂浆粉刷层稍干后铺设防水材料密闭层。同时伴制C20速凝细石混凝土,填塞底板版凹槽,并振捣密实；I. 用密封膏或胶泥嵌塞构件周边与墙体间缝隙；J. 封堵构件外叠放砂土袋，复土回填夯实.门洞下端复土厚度不宜小于1000MM。上端复土不宜小于500MM，使堆土成一定的坡度，不致使土袋在冲击波作用下发生坍塌。（3）平时出入口型钢横向封堵A. 封堵部位门洞墙体、吊顶、地面的清理.B. 封堵构件材料放置附近就位。C. 顶板预埋吊钩串上脚手架钢管，装上定滑轮和粗绳。D. 起吊第一根型钢，使型钢垂直并紧贴两侧墙体后手工电焊固定，型钢之间及型钢与墙体之间满涂结构胶。E. 将型钢逐根涂胶后密叠靠紧，手工电焊固定.F. 封堵型钢外侧铺贴防水材料密闭层。封堵构件外叠放砂土袋,复土回填夯实.门洞下端复土厚度不宜小于1000mm，上端复土厚度不宜小于500mm，使堆土成一定的坡度，不致使土袋在冲击波作用下发生坍塌。(4)出入口一道钢结构防护密闭门封堵A. 门洞四周密封膏嵌缝.B. 封堵构件外叠放砂土袋，复土回填夯实。堆土装粗砂沙袋一皮垒到门高+200处，门洞下端复土厚度不宜小于1000mm。最薄处不小于500mm,使堆土成一定的坡度，不致使土袋在冲击波作用下发生坍塌.（5）出入口一道钢筋混凝土防护密闭门封堵A. 门洞四周密封膏嵌缝。B. 封堵构件外叠放砂土袋，复土回填夯实。堆土装粗砂沙袋一皮垒到门高+200处，门洞下端复土厚度不宜小于500MM。最薄处不小于250MM，使堆土成一定的坡度,不致使土袋在冲击波作用下发生坍塌。(6）防护单元间型钢封堵A. 封堵部位门洞墙体、吊顶、地面凹槽的清理.B. 封堵构件材料放置附近就位。C. 封堵钢板GB1竖向密排,上下以及左右端与预埋件P1、P2焊牢，上下间隙不大于2mm.D. 封堵钢板之间满涂建筑结构胶.E. GB1两侧铺贴防水材料密闭层。(7)防护密闭封堵板封堵C. 临战时按图纸要求快速加工封堵板并运至现场。D. 临战时清楚伪装设施和门框底板槽的装修面,按封堵板的安装要求进行安装。E. 临战时拆掉穿墙部分的风管，清除门框及螺孔上的污物，将橡胶板与封堵板四周粘好即可进行安装.安装时,应拧紧螺栓以确保受力.F. 安装顺序：安中扇1转换开始封堵板就位清除伪装设施、底槽盖板安装封堵板拧螺钉、楔挤紧块安左2右2拧螺钉、楔挤紧块安左3右3拧螺钉、楔挤紧块拧相邻盖板螺栓转换结束质量检验（7）防爆隔墙砌筑的技术要求A 相邻抗爆单元之间应设置抗爆隔墙；B 抗爆隔墙上至少设置一个连通口；C 在连通口处抗爆隔墙的一侧应设置抗爆挡墙;D 抗爆隔墙可采用钢筋混凝土或混凝土墙，钢筋混凝土墙厚度不应小于120mm，钢筋应与主体结构连接牢固。混凝土墙厚度不应小于250，与原主体连接处应植筋补强.（三）内部设施设备平战转换（1）通风设施平战转换(根据实际情况分类填写)A、滤毒进风设备安装人防口部染毒区段密闭风管、密闭阀门、超压排气活门等须安装就位，并采取可靠的防锈蚀等保护措施；临战转换（15天内）完成滤毒器安装a. 封堵与转换战时通风系统交叉的平时风管，风机等设备；清理滤毒室、进风机房及其他安装部位；b. 准备临战时所需的设备及工具，并运至现场;c. 准备材料:滤毒设备、电动脚踏两用风机、风管、阀门及滤毒进风系统中需要的其它材料；d. 按设计要求依次安装滤毒设备、粗滤器、风管、阀门。e. 按设计要求依次安装进风设备、风管、阀门;f. 滤尘器应安装平整,安装中心离墙位置可根据实际作适当改变，但应同时改变托架位置；g. 支架或托架的所有支点焊接；h. 安装完成后，所有铁件现涂红丹防锈漆两道，再涂调和漆两道；B、工程超压测试装置安装平时预埋测压管施工到位，侧压仪在临战转换（15天内）完成安装.a. 准备材料、工具、设备；b. 对安装板作防腐处理；c. 打开原测压管的封堵;d. 安装并固定测压装置；C、通风系统调试a. 开启设备;b. 对不同通风方式进行转换操作；c. 在不同通风方式下进行风量压测试并与设计值对比；d. 填写调试报告;D、风管穿越密闭墙的战时封堵a。有通风管穿越人防区和非人防区处的阀门平战切换及进行封堵处理。（2)给排水设施平战转换(根据实际情况分类填写）A、人防给水-战时贮水箱安装a. 安装水箱配置的手摇泵、管道、阀门等;b. 在紧急转换(3天内）清洗、注水c. 调试水泵设备d. 铁件设备除锈，油漆.B、人防排水的设计及平战转换方案a. 本人防工程分为平战结合及战时排水系统，平战系统主要排除平战及战时生活污水,战时系统排除战时及战后的人员洗消，地面和墙面洗消污水.b. 隔绝防护时间内,人防地下室不得向外部排水。c. 战时使用的给水引水入管、排水出户管平时施工到位，并设阀门启闭;战时装配式钢板水箱给水设备、管道、龙头安装，平时施工时预留孔洞并预埋好进水、出水、溢流、放空等管道的接口，并设有明显标志；战时在临战转换（15天)构筑完毕，在紧急转换(3天)注水.d. 设在防护密闭以外的集水坑,是用来收集防护密闭门外的墙，地面的洗消污水;设在防护密闭门以内的集水坑，是用来收集防毒通道，洗消间等防护密闭门以内染毒区的墙、地面的洗消污水。当两个洗消污水池合并为一个时，一般设在防护密闭门以外的,也可设在防护密闭门以内,但污水穿越防护密闭门下部时，其收集洗消水的地漏为防爆地漏.战后利用移动泵将染毒水池的污水，排至人防管理部门指定的设施.e. 所有埋地排水管均已设在垫层或地板中,其外壁刷红丹两遍,再刷沥青玛啼脂两道,总厚度不小于3mm。f. 各防爆波地漏及相应的排水管均应与主体结构一次安装，防爆波地漏蓖子的顶面低于该地处地面10mm。战时旋闭防爆波地漏。C、防护阀门的设置及平战转换方案穿越防护外墙的所有给排水管道,已于防护外墙的内侧设置防护阀门；穿越防护单元之间隔墙的给排水管道已在防护墙两侧设防护阀门；穿越人防顶板的压力给排水管道，已在其内侧设置防护阀门.临战时均应关闭防护阀门.D、给排水人防防护套管的设置所有密闭防护套管与主体结构同时施工，对战时安装的管道，其密闭防护套管以5mm厚钢板焊接暂时封堵，同时做防腐处理，墙外侧的堵板外表刷红丹及银粉各两道.E、人防给排水管材接口及敷设战时给排水采用热镀锌钢管，明设。管径小于等于DN100是采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理.排水管采用热镀锌钢管。（3)电气设施平战转换(根据实际情况分类填写）A、 防护密闭穿墙管的处理穿外墙，临空墙,防护密闭墙，密闭隔墙的各种电缆、电气管线的防护套管均已预埋到位，临战时进行防护密闭处理，临战时进行密闭处理功能的转换。附图一:防护密闭墙穿管的防护密闭处理注:密闭材料可根据实际情况选用以下几种材料：1、 环氧树脂；2、 密闭防火胶泥；3、 白布带粘聚醋酸乙烯逐根填入；油麻缠绕封堵。附图二:密闭墙穿管密闭处理注:密闭材料可根据实际情况选用以下几种材料:1、 环氧树脂；2、 密闭防火胶泥；3、 白布带粘聚醋酸乙烯逐根填入;油麻缠绕封堵。B、防爆波电缆井转换平时做好管线预埋管预埋好，临战完成电缆铺设（根据实际情况填写）C供电系统调试a。检查人防配置电箱的运行情况；b。检查防护单元中设置的通风方式信号控制箱及呼唤按钮的运行情况；c.检查照明灯具及线路的情况,吸顶灯临战时加防脱落保护网。照明为平战结合，战时检查主要出口直通至室外的照明灯具。（根据实际情况分类填写）D。充电式蓄电应急照明灯具的储备每个防护单元内设置了自充电的应急照明,临战时检查电源是否充足.战时灯具的安装，数量:（根据实际情况分类填写)E。电气设备转换主要任务是完成电气设备的安装,调试及各类管线的封堵和隔断等。（根据实际情况分类填写）（4）战时电站的转换人防战时固定电站的发电机组等配套设施的采购、安装、调试；电站的战时储油、储水；通风管道的安装;固定电站电缆的铺设，调试.(根据实际情况分类填写）人民防空工程防护功能平战转换原则实施表土建部分早 期转换（30天）平战使用功能转换清除所有车辆，拆除防火卷帘,清除与人防战时有冲突的设备及管线。如:进排风管线、平时消防设施等。清理现场及其他战时男女干厕、盥洗室、水泵房、洗消间内洗消槽战时砌筑;早期转换（30天内）完成六级防空地下室0。000以上外侧墙临战覆土平时宜尽量覆土到位；早期转换(30天内）完成覆土对外出入口封堵(外封堵）平时封堵门框预埋、凹槽设置到位;早期转换（30天内）完成封堵预制梁或封堵槽钢梁加工制作，临战转换（15天内）完成封堵安装临 战转 换(15天）防护单元间封堵（内封堵）平时封堵门框预埋到位,封堵门板堆放在指定位置；临战转换（15天内)完成封堵安装平时通风管风口封堵平时风口内外封堵框预埋到位；临战转换（15天内)用钢板作战时封堵抗爆单元隔墙与挡墙平时预埋件施工到位;临战转换(15天内）完成堆垒防爆波电缆井平时施工完成且套管预埋到位；临战转换(15天内）完成电缆敷设紧 急转 换（3天)防爆地漏、普通地漏及其排水管、简易洗消间下水平时与底板施工同步完成;紧急转换(3天内)防爆地漏作密闭各类人防门、悬板活门、超压排气活门平时完成全部安装，紧急转换(3天内）关闭一框双门封堵门通风部分临 战转换（15天)战时使用而平时不使用的滤毒设备滤毒器战时安装，其它口部染毒区段密闭风管、密闭阀门、超压排气活门等均须平时安装就位，并采取可靠的防锈蚀等保护措施； 超压测压装置平时预埋测压管施工到位，测压仪在临战转换(15天内)完成安装防化值班室内防化器材，人防值班室日常药品平时做好预埋,战时在临战转换（15天内)完成安装紧 急转 换（3天）平时进排风防护紧急转换(3天内)关闭集气室人防门或平时风管上密闭阀，停止通风给排水部分临 战转换（15天）战时使用的给水引入管、排水出户管平时施工到位，并设阀门启闭战时装配式钢板水箱或玻璃钢水箱及给水设备、管道、龙头安装平时施工时预留孔洞并预埋好进水、出水、溢流、放空等管道的接口,并设有明显标志；战时在临战转换(15天内）构筑完毕,在紧急转换（3天内）注水紧 急转 换（3天)平时上下水防护紧急转换(3天内）关闭所有闸阀电气部分早 期转换（30天)平时施工时做好总等电位处理,区域电站内（控制室、发电机房、储油间）预留接地预埋件，战时作接地处理。1、 清点平时专用设备（风机、排水泵、消防设备等）。2、检查平时已安装的战时用设备（通风方式控制箱、通风方式信号箱、防爆波呼唤按钮、水泵控制箱、战时排风机控制箱、战时进风机控制箱、人防总配电箱、照明灯具等）是否到位，电缆是否已敷设到位。3、确认战时电源型式（I、本工程内区域电站；II、本工程外区域电站;III、利用EPS电源。）本工程属于I类电源型式。平时不安装，战时专用设备早期转换时限内采购战时生活水泵控制箱；电话等通信器材;引接战时电源用电缆。战时电源安装、调试内部设备安装、调试口部照明、厕所照明转换1、检查主要出入口直通至室外的照明灯具，若转换前为从非人防区域引电的，应转换至从人防配电箱内引电源。2、厕所灯从口部照明回路引。3、吸顶灯具作防坠落处理。电缆及防护密闭处理1、平时多根电缆穿同一根密闭管的，此类电缆予以拆除。(平时弱电）2、战时不使用的电缆、电线进行接地处理。（平时弱电)3、进行防护密闭或密闭封堵。平时施工时做好总等电位处理，战时作接地处理。1、检查工程内公用管道、金属构件、设备金属外壳、电缆金属外护层是已否作等电位连接。平时不安装，口部预留密闭套管。战时通信器材及设施安装1、在防化值班室、风机房内设置电话分机。2、音响警报接收设备、应急通信设备安装、调试.临 战转换(15天）平时不安装,战时安装战时使用生活水泵控制箱安装、调试。紧 急转 换（3天)电气系统调试、维护1、EPS设备安装、调试四、方案附图1、 人防总平面图2、 地下室各专业战时平面图3、 地下室设备专业大样图、原理图、系统图(方案附图均A3打印，其他图纸刻光盘)说明:此文本为平战转换方案设计专篇,防空地下室防护部分专项竣工验收时，防护功能平战转换设计内容应当与施工实际进行复核，并补充人防平战转换方案实施专篇。(落实具体转换内容的材料、人工、机械等费用预算以及详细的施工人员、进度计划安排等内容.）21
