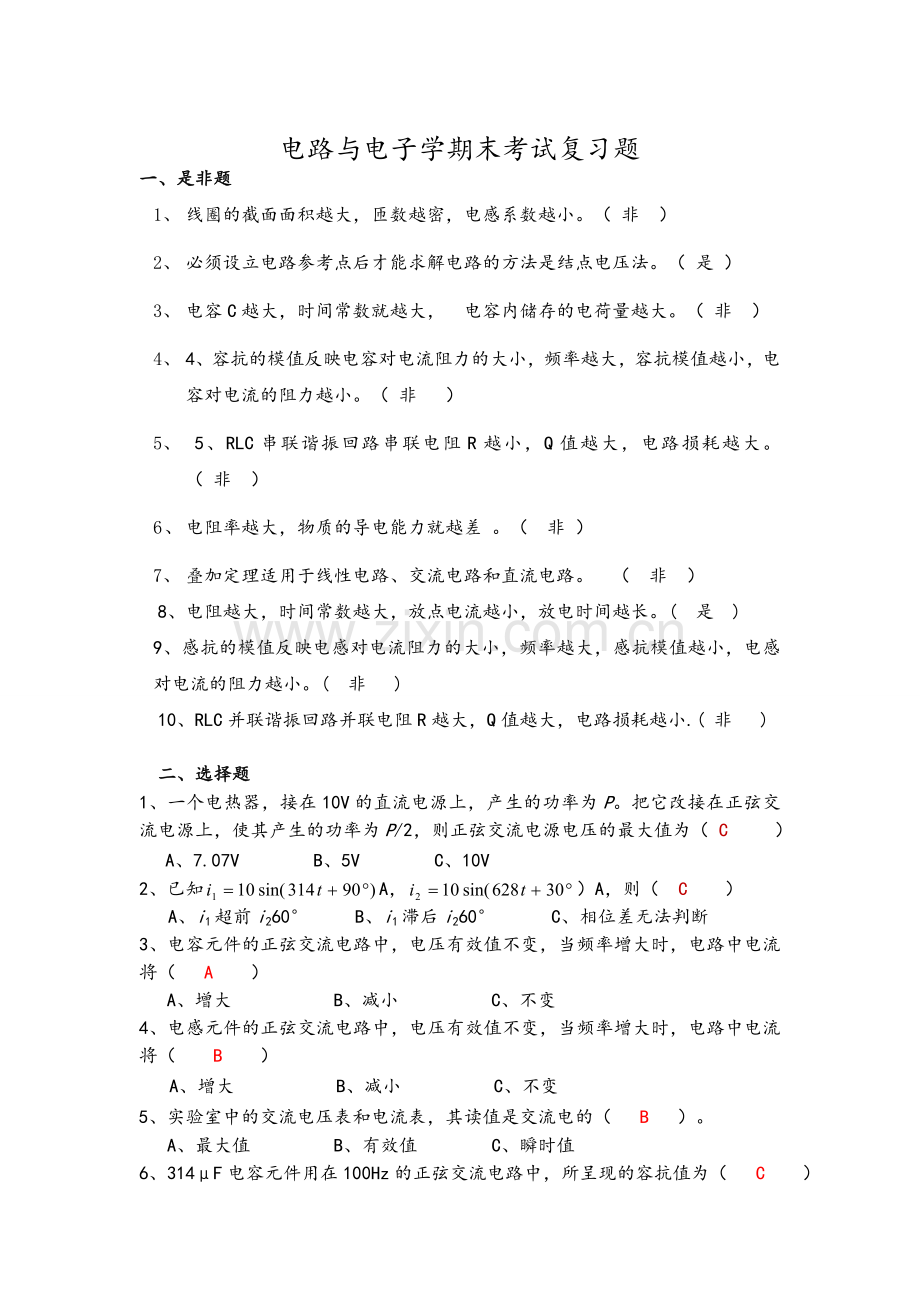

电路与电子学期末考试复习题
一、 是非题
1、 线圈的截面面积越大，匝数越密，电感系数越小。（ 非 ）
2、 必须设立电路参考点后才能求解电路的方法是结点电压法。（ 是 ）
3、 电容C越大，时间常数就越大， 电容内储存的电荷量越大。（ 非 ）
4、 4、容抗的模值反映电容对电流阻力的大小，频率越大，容抗模值越小，电容对电流的阻力越小。（ 非 ）
5、 5、RLC串联谐振回路串联电阻R越小，Q值越大，电路损耗越大。 （ 非 ）
6、 电阻率越大，物质的导电能力就越差 。（ 非 ）
7、 叠加定理适用于线性电路、交流电路和直流电路。 （ 非 ）
8、电阻越大，时间常数越大，放点电流越小，放电时间越长。( 是 )
9、感抗的模值反映电感对电流阻力的大小，频率越大，感抗模值越小，电感对电流的阻力越小。( 非 )
10、RLC并联谐振回路并联电阻R越大，Q值越大，电路损耗越小.( 非 )
二、选择题
1、一个电热器，接在10V的直流电源上，产生的功率为P。把它改接在正弦交流电源上，使其产生的功率为P/2，则正弦交流电源电压的最大值为（ C ）
A、7.07V B、5V C、10V
2、已知A，）A，则（ C ）
A、i1超前i260° B、i1滞后i260° C、相位差无法判断
3、电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（ A ）
A、增大 B、减小 C、不变
4、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（ B ）
A、增大 B、减小 C、不变
5、实验室中的交流电压表和电流表，其读值是交流电的（ B ）。
A、最大值 B、有效值 C、瞬时值
6、314μF电容元件用在100Hz的正弦交流电路中，所呈现的容抗值为（ C ）
A、0.197Ω B、31.8Ω C、5.1Ω
7、在电阻元件的正弦交流电路中，伏安关系表示错误的是（ B ）
A、 B、U＝IR C、
8、某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（ A ）
A、50mA B、2.5mA C、250mA
9、u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）A的相位差是（ C ）
A、25° B、95° C、115°
10、在正弦交流纯电容电路中，电压与电流的关系是（ C ）。
A）i= B）I= C）I=UωC D）I=
11、在RL串联的交流电路中，R上端电压为16V，L上端电压为12V，则总电压为（ B ）
A、28V B、20V C、4V
12、R、L串联的正弦交流电路中，复阻抗为（ C ）
A、 B、 C、
13、已知电路复阻抗Z＝（3－j4）Ω，则该电路一定呈（ B ）
A、感性 B、容性 C、阻性
14、电感、电容相串联的正弦交流电路，消耗的有功功率为（ C ）
A1
A2
A3
u
C
L
R
A、UI B、I2X C、0
15、在右图所示电路中，R＝XL＝XC，并已知安培表A1的读数为3A，则安培表A2、A3的读数应为（ C ）
A、1A、1A B、3A、0A C、4.24A、3A
16、RLC并联电路在f0时发生谐振，当频率增加到2f0时，电路性质呈（ B ）
A、电阻性 B、电感性 C、电容性
17、处于谐振状态的RLC串联电路，当电源频率升高时，电路将呈现出（ B ）
A、电阻性 B、电感性 C、电容性
18、下列说法中，（ A ）是正确的。
A、串谐时阻抗最小 B、并谐时阻抗最小 C、电路谐振时阻抗最小
19、下列说法中，（ B ）是不正确的。
A、并谐时电流最大 B、并谐时电流最小 C、理想并谐时总电流为零
20、发生串联谐振的电路条件是（ C ）
A、 B、 C、
三、填空题
1、在平板电容中，中间的绝缘材料称为 介质 。
2、受控源分为四类：电压控制的电压源、 电流控制的电流源 、电流控制得电压源及电压控制的电压源。
3、 基尔霍夫电流定律 ：在集总参数电路中，任一时刻，沿任一回路的所有支路电压的代数和恒为0.
4、 网孔电流法 是以网孔电流作为电路的独立变量，它仅适合平面电路。
5、电流源和电阻的并联模型称为 电流源模型 。
6、如果电路中所有动态元件的初始储能均为零，这种电路称为 零状态电路 。
7、正弦量的三要素：振幅、角频率和 初相位 。
8、一个实际电感等效于一个理想电感和一个 电阻 并联。
9、反馈振荡器满足起振条件、 平衡条件 和稳定条件才能提供正弦波。
10、振荡器频率稳定度分为长期稳定度、短期稳定度和 瞬间稳定度 。实际电路由电源，负载和 导线 三部分组成。
11、实际电源的输出电压与电流的关系不是线性关系，而是随着电流的增大电压在 增大 。
12、 基尔霍夫电流定律 ：电路中任何时刻，对任一节点，流入（或流出）节点的各支路电流代数和恒为零。
13、常用的电路分析方法包括节点电压法、 支路电流法 和回路电流法。
14、 叠加定理 即可用于线性电路，也可用于非线性电路，只是在线性电路中的应用更广泛。
15、电路中没有激励，至少有一个动态元件的初始储能不为零，该电路称为 非零初始状态电路 。
16、一阶电路的三要素初始值、稳态值和 时间常数 。
17、正弦稳态电路中包括瞬时功率、有功功率、无功功率、 视在功率 和复功率。
18、集成运算发达器包括输入级、 中间级 和输出级。
19、正弦波振荡器分为RC振荡器、 LC振荡器 、石英晶体振荡器和压控振荡器。

四、简答题
R
＋

u

－
L
C
iC
iL
i
1、 在右图所示电路中，已知u＝141.4cos314tV，电流有效值I＝IC＝IL，电路消耗的有功功率为866W，求i、iL、iC。

解： 电路若有I＝IC＝IL，由相量图分析可得必有电容支路电流与电感支路电流相位差为120°，这样两支路电流的相量和的模才符合I＝IC＝IL，又知电容支路的电流超前总电压90°，则电感支路的电流必滞后总电压30°，在电阻R上的分压即为：

则：

2、试求下列各正弦量的周期、频率和初相，二者的相位差如何？
（1）3sin314t； （2）8sin(5t＋17°)

3sin314t是工频交流电，周期为0.02s、频率是50Hz、初相是零；
8sin(5t＋17°)是周期为1.256s、频率为0.796Hz、初相为17°的正弦交流电

3、下图所示电路中，各电容量、交流电源的电压值和频率均相同，问哪一个电流表的读数最大？哪个为零？为什么？

-

(a)
u
－

(c)
u
(b)
C
C
C
A1
C
A2
A3
U

图b电流表计数为零，因为电容隔直；图a和图c中都是正弦交流电，且电容端电压相同，电流与电容量成正比，因此A3电流表读数最大

4、电路如图所示。已知C=100pF，L=100μH，mA，电路消耗的功率P=100mW，试求电阻R和电压u（t）。
＋
u(t)
－
一、 L
二、 iC
C
三、 R

解答：本题放到文档末尾

5、电路如图5.1所示。开关S在t＝0时闭合。则iL（0＋）为多大？

解：开关闭合前，iL(0－)=0，开关闭合电路发生换路时，根据换路定律可知，电感中通过的电流应保持换路前一瞬间的数值不变，即iL(0+)=iL(0－)=0

6、电路如图所示，已知IS=12Ma,R1=4kΩ，R2=20kΩ，R3=30kΩ求各支路电流。
Is
R1

R2

R3

解：基尔霍夫定律，任一个节点，流进的和流出的电流的代数和为零。因为，并联的两端电压一样，设电压为U，U/4+U/20+U/30=12,故U=36伏，故流经R1的电流为36/4=9毫安；流经R2的电流为36/20=1.8毫安；流经R3的电流为36/30=1.2毫安；
