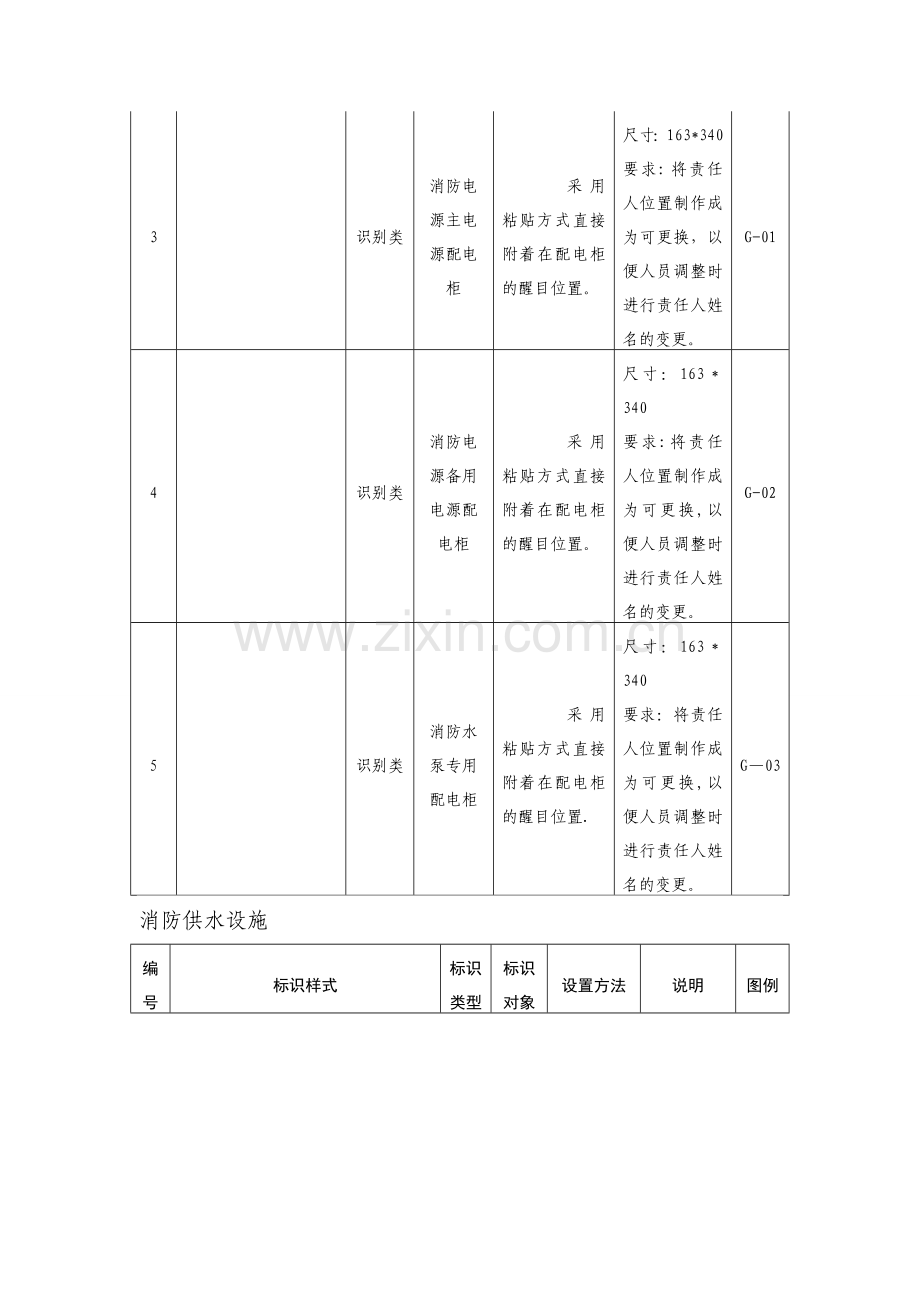

消防基础设施标识化管理指示图对照表消防供配电设施编号标识样式标识类型标识对象设置方法说明图例 1 识别类警示类消防配电室采用钉挂、粘贴、镶嵌等方式直接附着在消防配电室入口处的墙面或门上。尺寸：408*200 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更. P—01 2 识别类警示类自备发电机房采用钉挂、粘贴、镶嵌等方式直接附着在自备发电机房入口处的墙面或门上。尺寸：408*200 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 P-02 编号标识样式标识类型标识对象设置方法说明图例 3 识别类消防电源主电源配电柜采用粘贴方式直接附着在配电柜的醒目位置。尺寸：163*340 要求:将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 G-01 4 识别类消防电源备用电源配电柜采用粘贴方式直接附着在配电柜的醒目位置。尺寸：163＊340 要求:将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。 G-02 5 识别类消防水泵专用配电柜采用粘贴方式直接附着在配电柜的醒目位置. 尺寸：163＊340 要求：将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。 G—03 消防供水设施编号标识样式标识类型标识对象设置方法说明图例 1 识别类警示类消防水泵房采用钉挂、粘贴、镶嵌等方式直接附着在消防消防水泵房入口处的墙面或门上。尺寸:408*200 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J-01 2 识别类警示类消防水箱间采用钉挂、粘贴、镶嵌等方式直接附着在消防水箱间入口处的墙面或门上。尺寸：408*200 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更. J—02 编号标识样式标识类型标识对象设置方法说明图例 3 识别类警示类提示类水泵接合器 1、采用标志杆设置在水泵接合器旁边或附近位置。 2、采用钉挂、粘贴、镶嵌等方式直接附着在水泵接合器附近的建筑墙面上. 尺寸：220＊320 内容：根据所属系统和区域调整标识. 要求：将责任人位置制作成为可更换，以便人中员调整时进行责任人姓名的变更。 J-03 4 提示类水泵接合器管道控制阀采用接链、绳索将标识悬挂在阀门便于观察的位置。尺寸：320＊150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J-04 5 识别类消防水池 1、采用标志杆设置在水池旁边或附近位置。 2、采用钉挂、粘贴、镶嵌等方式直接附着在消防水池池壁。尺寸：408*200 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J—05 编号标识样式标识类型标识对象设置方法说明图例 6 识别类警示类提示类消防水池取水口 1、采用标志杆设置在消防水池旁边或附近位置。 2、采用钉挂、粘贴、镶嵌等方式直接附着在消防水池取水口附近的建筑墙面上。尺寸:408*200 位置：根据设置地点和设施的位置关系确定. 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J—06 7 提示类消防水池给水管道控制阀采用接链、绳索将标识悬挂在阀门便于观察的位置. 尺寸:320＊150 要求：将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。 J-07 8 提示类消防水池排水管道控制阀采用接链、绳索将标识悬挂在阀门便于观察的位置. 尺寸:320*150 要求：将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。 J—08 编号标识样式标识类型标识对象设置方法说明图例 9 提示类消防水池连通管控制阀采用接链、绳索将标识悬挂在阀门便于观察的位置。尺寸：320＊150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J—09 10 提示类消防水泵吸水管道控制阀采用接链、绳索将标识悬挂在阀门便于观察的位置。尺寸:320＊150 要求:将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J—10 11 识别类消防水箱采用粘贴方式直接附着在消防水箱的醒目位置。尺寸：320*150 要求：将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更. J-11 编号标识样式标识类型标识对象设置方法说明图例 12 提示类消防水箱给水管道控制阀采用接链、绳索将标识悬挂在消防水箱给水管道控制阀便于观察的位置. 尺寸:320*150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J—12 13 提示类消防水箱排水管道控制阀采用接链、绳索将标识悬挂在消防水箱排水管道控制阀便于观察的位置。尺寸：320＊150 要求：将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。 J—13 编号标识样式标识类型标识对象设置方法说明图例 14 提示类消防增压泵采用接链、绳索将标识悬挂在消防增压泵便于观察的位置。尺寸：320*150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更. J-15 15 提示类消防稳压泵采用接链、绳索将标识悬挂消防稳压泵便于观察的位置。尺寸：320＊150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J—16 16 识别类消防泵控制柜采用粘贴方式直接附着在消防泵控制柜的醒目位置。尺寸:163*340 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J—17 编号标识样式标识类型标识对象设置方法说明图例 17 提示类消防水泵采用接链、绳索将标识悬挂在泵便于观察的位置。尺寸：320＊150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更. J-18 18 提示类消防水泵进水管道控制阀采用接链、绳索将标识悬挂在阀门便于观察的位置。尺寸：320*150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 J—19 消火栓编号标识样式标识类型标识对象设置方法说明图例 1 识别类提示类警示类室外消火栓 1、采用标志杆设置在室室外消火栓旁边或附近位置。 2、采用钉挂、粘贴、镶嵌等方式直接附着在室外消火栓附近的建筑墙面上。尺寸：220*300 要求:将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 X-01 编号标识样式标识类型标识对象设置方法说明图例 2 识别类提示类室内消火栓采用粘贴方式直接附着在室内消火栓箱门便于观察的位置。尺寸:320*150 要求：将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。 X-03 3 提示类室内消火栓管道控制阀采用接链、绳索将标识悬挂在阀门便于观察的位置。尺寸:320＊150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 X—04 自动喷水灭火系统编号标识样式标识类型标识对象设置方法说明图例 1 识别类报警阀组采用接链、绳索将标识悬挂在阀门便于观察的位置. 尺寸:320＊150 要求:将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 Z—01 2 提示类报警阀给水控制阀采用接链、绳索将标识悬挂在阀门便于观察的位置。尺寸:320*150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 Z-02 3 提示类连接水力警铃的管道控制阀采用接链、绳索将标识悬挂在阀门便于观察的位置。尺寸：320＊150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 Z—03 火灾自动报警系统编号标识样式标识类型标识对象设置方法说明图例 1 识别类末端试水装置采用接链、绳索将标识悬挂在阀门便于观察的位置。尺寸:220*300 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 H-01 2 识别类警示类消防控制室采用钉挂、粘贴、镶嵌等方式直接附着在消防控制室入口处建筑墙面或门上. 尺寸：408*200 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 H—02 3 提示类手动报警按钮采用钉挂、粘贴、镶嵌等方式直接附着在手动报警按钮附近的建筑墙面或物体上。尺寸:220＊300 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 H-03 防排烟系统编号标识样式标识类型标识对象设置方法说明图例 1 识别类警示类正压送风风机房排烟风机房采用钉挂、粘贴、镶嵌等方式直接附着在风机房入口处建筑墙面或门上。尺寸:408*200 要求：将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。 H—04 2 识别类正压送风风机排烟风机 1、采用粘贴等方式直接附着在风机机体明显位置。 2、采用接链、绳索将标识悬挂在见机机体便于观察的位置。尺寸：320*150 要求:将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。 H-05 3 识别类正压送风风机控制柜排烟风机控制柜采用粘贴方式直接附着在风机控制柜的醒目位置。尺寸：163*340 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更. H—06 编号标识样式标识类型标识对象设置方法说明图例 4 识别类警示类正压送风机械排烟采用钉挂、粘贴、镶嵌等方式直接附着在风口附近建筑墙面或吊顶上。尺寸：320*150 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 H—07 5 警示类排烟机房采用钉挂、粘贴、镶嵌等方式直接附着在风机房入口处建筑墙面或门上。尺寸：408＊200 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 H-04—a 6 识别类电动排烟窗控制柜采用粘贴方式直接附着在控制柜表面。尺寸:163*340 要求:将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 H—08 防火分隔设施编号标识样式标识类型标识对象设置方法说明图例 1 警示类常闭式防火门采用粘贴等方式直接附着在防火门表面。尺寸：408*200 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更. F-01 2 警示类常开式防火门采用粘贴等方式直接附着在防火门表面。尺寸：408＊200 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 F—02 3 警示类防火卷帘 1、采用粘贴、镶嵌等方式直接附着在防火卷帘下方地面。 2、直接喷涂在防火卷帘下方地面。尺寸：2000＊300 F-03 安全疏散设施编号标识样式标识类型标识对象设置方法说明图例 1 警示类手动报警按钮防火卷帘电动排烟窗手动开启装置采用钉挂、粘贴、镶嵌等方式直接附着在手动报警按钮、防火卷帘控制盒、电动排烟窗手动开启装置旁。尺寸：330*124 要求：将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更. F-04 2 识别类消防电梯采用钉挂、粘贴、镶嵌等方式直接附着在消防电梯附近墙面明显位置. 尺寸：220＊300 要求:将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。 N—05 3 识别类电动排烟窗手动开启装置采用钉挂、粘贴、镶嵌等方式直接附着在装置附近建筑墙面。尺寸：220*300 要求:将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 H-09 消防车道和消防登高车操作场地编号标识样式标识类型标识对象设置方法说明图例 1 警示类消防车道 1、采用钉挂、粘贴、镶嵌等方式直接附着在消防车道附近墙面明显位置。 2、采用标志杆设置在消防车道旁边醒目位置。尺寸：520*800 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 C-01 2 警示类消防登高车操作场地 1、采用钉挂、粘贴、镶嵌等方式直接附着在消防车附近墙面明显位置. 2、采用标志杆设置在消防车道旁边醒目位置。尺寸：520*800 要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。 C—02 其它类型编号标识样式标识类型标识对象设置方法说明图例 1 提示类消防水泵操作规程 1、采用钉挂、粘贴、镶嵌等方式直接附着在消防车附近墙面明显位置. 2、采用标志杆设置在消防车道旁边醒目位置. 尺寸:642。8*1000 Q—02 编号标识样式标识类型标识对象设置方法说明图例 3 警示类消防四懂四会卡 1、采用钉挂、粘贴、镶嵌等方式直接附着在消防车道附近墙面明显位置. 2、采用标志杆设置在消防车道旁边醒目位置。尺寸：867＊600
