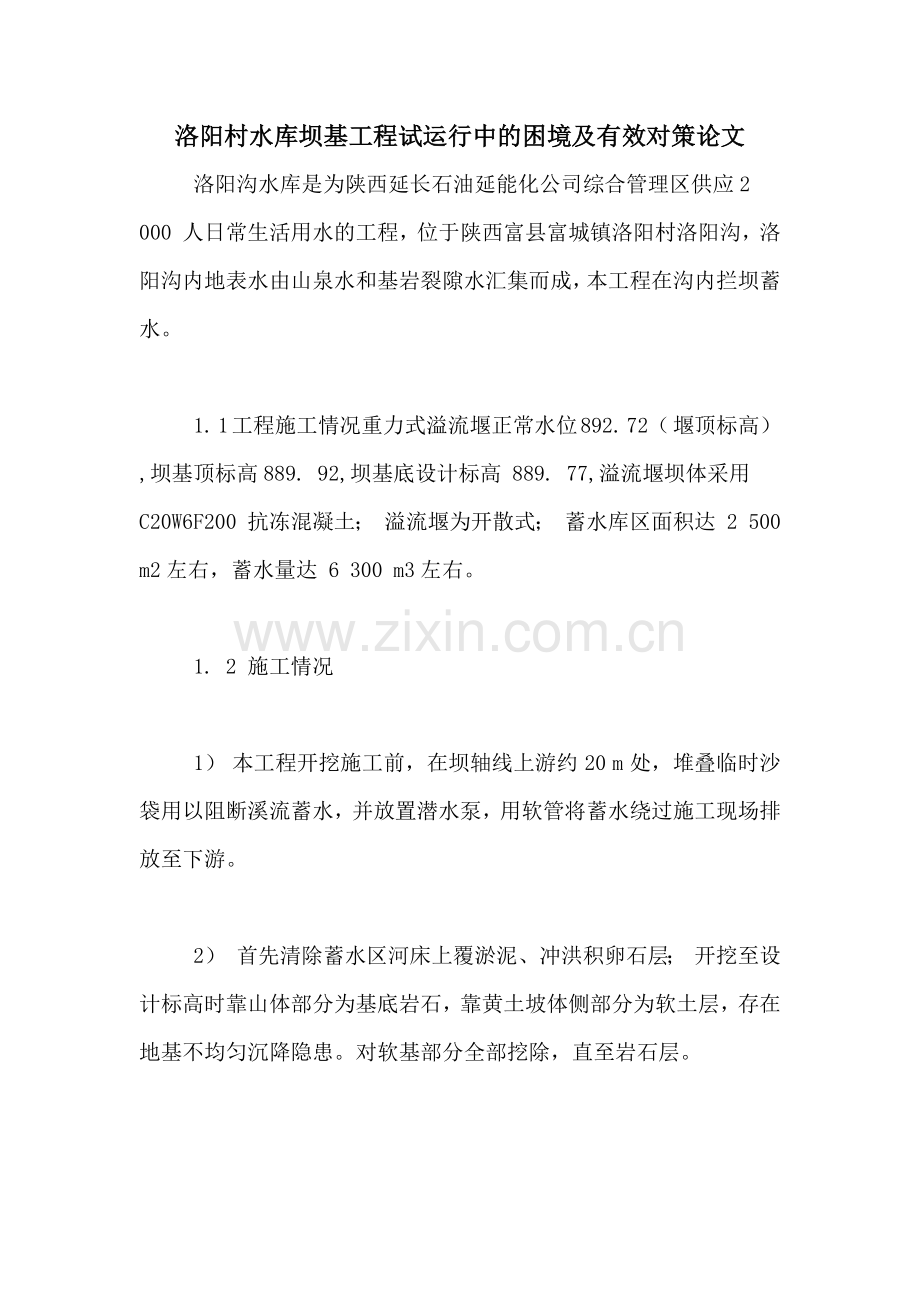

1、洛阳村水库坝基工程试运行中的困境及有效对策论文 洛阳沟水库是为陕西延长石油延能化公司综合管理区供应2 000 人日常生活用水的工程,位于陕西富县富城镇洛阳村洛阳沟,洛阳沟内地表水由山泉水和基岩裂隙水汇集而成,本工程在沟内拦坝蓄水。 1. 1 工程施工情况重力式溢流堰正常水位 892. 72( 堰顶标高) ,坝基顶标高889. 92,坝基底设计标高 889. 77,溢流堰坝体采用 C20W6F200 抗冻混凝土; 溢流堰为开散式; 蓄水库区面积达 2 500 m2左右,蓄水量达 6 300 m3左右。 1. 2 施工情况 1) 本工程开挖施工前,在坝轴线上游约 20 m 处,堆叠临时沙袋用以阻断

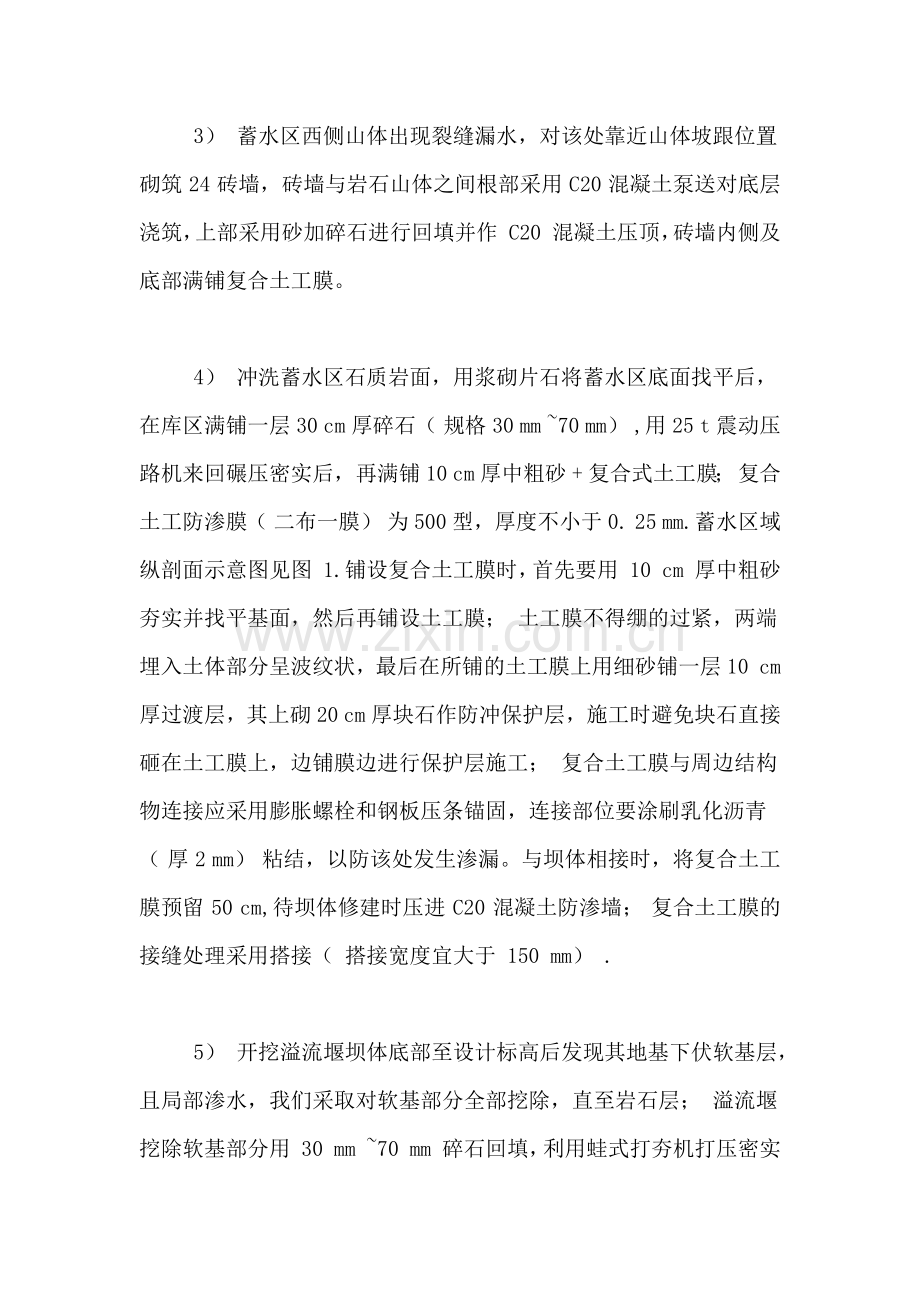

2、溪流蓄水,并放置潜水泵,用软管将蓄水绕过施工现场排放至下游。 2) 首先清除蓄水区河床上覆淤泥、冲洪积卵石层; 开挖至设计标高时靠山体部分为基底岩石,靠黄土坡体侧部分为软土层,存在地基不均匀沉降隐患。对软基部分全部挖除,直至岩石层。 3) 蓄水区西侧山体出现裂缝漏水,对该处靠近山体坡跟位置砌筑 24 砖墙,砖墙与岩石山体之间根部采用 C20 混凝土泵送对底层浇筑,上部采用砂加碎石进行回填并作 C20 混凝土压顶,砖墙内侧及底部满铺复合土工膜。 4) 冲洗蓄水区石质岩面,用浆砌片石将蓄水区底面找平后,在库区满铺一层 30 cm 厚碎石( 规格 30 mm 70 mm) ,用 25 t 震动压路机
3、来回碾压密实后,再满铺 10 cm 厚中粗砂 + 复合式土工膜; 复合土工防渗膜( 二布一膜) 为 500 型,厚度不小于 0. 25 mm.蓄水区域纵剖面示意图见图 1.铺设复合土工膜时,首先要用 10 cm 厚中粗砂夯实并找平基面,然后再铺设土工膜; 土工膜不得绷的过紧,两端埋入土体部分呈波纹状,最后在所铺的土工膜上用细砂铺一层10 cm 厚过渡层,其上砌 20 cm 厚块石作防冲保护层,施工时避免块石直接砸在土工膜上,边铺膜边进行保护层施工; 复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固,连接部位要涂刷乳化沥青( 厚 2 mm) 粘结,以防该处发生渗漏。与坝体相接时,将复合土工
4、膜预留 50 cm,待坝体修建时压进 C20 混凝土防渗墙; 复合土工膜的接缝处理采用搭接( 搭接宽度宜大于 150 mm) . 5) 开挖溢流堰坝体底部至设计标高后发现其地基下伏软基层,且局部渗水,我们采取对软基部分全部挖除,直至岩石层; 溢流堰挖除软基部分用 30 mm 70 mm 碎石回填,利用蛙式打夯机打压密实至设计标高; 在施工过程中溢流堰底部出现渗水,采用1 m 1 m C20 混凝土沿溢流堰根部通长浇筑。 6) 溢流堰施工完成后,对上游溪流进水口临时土质蓄水坝开挖拆除,并在上游铺设 6 根( DN600) 水泥涵管作为通水管道,管道上部回填土石作为进山道路。 xx 年 9 月 1
5、2 日 16 日期间水库蓄水试水运行时,发现坝基下出现大量渗漏水,上游溪水进水入不敷出,蓄水溢不出溢流堰顶部,也就意味着水库起不到蓄水作用。9 月 16 日经参建各方现场协商议定后,在上游进水口继续放置潜水泵,用软管将蓄水绕过施工现场排放至下游,水库开始放水,直到 9 月 18 日放水排干蓄水区完毕。 2. 1 渗漏原因坝基渗漏使水库发挥不了作用且增大对坝底的扬压力,还可能引起坝基岩土体潜蚀,导致坝基失稳。经现场踏勘分析确定:洛阳村水库坝基渗漏主要类型为: 孔隙性渗漏、裂隙性渗漏两种情况。孔隙性渗漏是因坝基底部埋设的碎石孔隙产生的渗漏; 裂隙性渗漏是通过蓄水库区页岩加砂岩岩石节理、裂隙产生的渗
6、漏。 2. 2 地形、地貌分析洛阳村水库库址处于河谷狭窄,喇叭形河谷上游窄谷,下游宽谷,谷坡高陡地区; 谷底主要分布淤泥、砂砾石层,下伏基岩系风化页岩加片岩,易发生坝基渗漏; 库区周围山体单薄、邻近又有低谷或洼地、存在连通库区和临谷的渗漏通道。当低谷底面标高低于水库水位时发生渗漏,且河谷切割越深,则位差越大,渗流量越大。 2. 3 岩性状况分析 1) 松散岩层: 松散岩层的渗透性取决于孔隙度、密实度。溪流上游河床覆盖层由淤泥和下伏风化砂岩加页岩组成,渗透性较大,连通好; 下游,河床覆盖层以细颗粒为主渗透性相对减弱,且蓄水库区透水层上分布有足够厚度连续粘土层,具有防渗作用。 2) 非可溶性岩:
7、渗透性取决于地质构造的发育情况、岩体中结构面的发育程度以及充填物。洛阳村水库右侧临山体,库区蓄水区下伏风化页岩加砂岩,结构面十分发育,规模大的断层,较破碎的节理密集带,且顺河向贯通坝址上下游; 左侧临黄土坡体渗透性差。 3) 结构面的类型: 蓄水区地层岩性为结构松散的砂砾岩、页岩加砂岩( W3,W4,W2) 强弱风化,层理、节理发育,岩芯呈碎块状及短柱状,锤击易碎; 砂岩呈中细砂粒状结构,局部加砂岩; 无隔水层: 必渗。 2. 4 地质构造状况具有连通水库内外的不整合面、裂隙带、断层,特别是断层破碎带的存在,都是水库坝基渗漏的主要原因。 2. 5 水文地质状况承压水: 施工前库区尚有承压水露头
8、时,施工后泉水口高程低于水库水位。 综上分析,洛阳村水库坝基孔隙性渗漏、裂隙性渗漏是造成坝基漏水的主要原因。 控制坝基渗漏的方法很多,根据实际情况针对不同部位选取不同措施,多管齐下综合治理。 1) 遵循的原则: 尽量减少渗漏量; 提早释放渗透压力; 防止渗透持续破坏。 2) 具体是: 为减少坝基渗漏量及确保溢流堰坝体安全,可在坝前上游用水平铺盖进行处理,这样做可以增加渗径( 若水平铺盖长 x,则坝底宽度相当于 L + x) ,降低水力梯度,从而可以减小单宽流量 q; 经参建各方群策群力议定: 采取对进水口区域施作竖直混凝土截水墙、水库蓄水区域采用防水柔毡覆盖、对蓄水库区左右岸进行防渗处理、对溢
9、流堰坝基根部裂隙孔洞进行注浆等综合治理措施。 结合地形、地质条件对库区存在渗漏问题进行了全面分析和现场踏勘,决定采取以下防渗工程措施。 4. 1 竖直混凝土截水墙 对溪流进入库区位置,清除淤泥后,沿左右两岸横向开挖混凝土截水墙( 50 cm 厚 1 140 cm 长 180 cm 深) ,混凝土截水墙底部开挖至不透水岩层上,浇筑混凝土前对靠蓄水区面( 内面) 沿坑底横向满铺柔毡并预留 100 cm,待后续与库区柔毡搭接; 此举是截断进水口区域进水下渗沿着库底基岩裂隙出漏。 4. 2 蓄水库区底部采用柔毡铺盖防渗 对蓄水区、左、右坝肩范围内大范围面积采用柔毡铺盖防渗,在全面铺设柔毡时,关键是接头
10、一定要搭接好; 周边固埋措施要得当。 4. 3 蓄水库区山体侧( 蓄水区左岸) 防渗 蓄水区左岸山体岩面出现裂缝漏水,对该处靠近山体坡跟位置砌筑 24 砖墙,砖墙与石山之间下部采用 C20 混凝土泵送对底层浇筑,上部采用碎石、砂进行回填并作 C20 混凝土压顶,砖墙内侧及底部满铺复合土工膜。 4. 4 蓄水库区黄土坡体侧( 右岸) 防渗 蓄水库区黄土坡体侧( 右岸) 岸坡施作 M7. 5 水泥砂浆浆砌片石护坡( 基础部分为 M10 水泥砂浆浆砌片石基础) 长 70 m,护坡厚度 30 cm,角墙基础 100 cm 高 80 cm 宽。施工时,先将坡面削齐、角墙基础开挖至未风化基岩面深度、人工
11、+ 蛙式打夯机夯实后,然后在底面垫上一层 3 cm 5 cm 的水泥砂浆,再砌筑30 cm 厚浆砌块石; 砌体要求平整、稳定、密实,坐浆及竖缝砂浆填塞要饱满密实,竖缝填塞砂浆应插捣至表面泛浆为止,勾缝水泥砂浆采用 P. O42. 5 水泥、灰砂比为 1 2,勾缝完成后覆盖保水养护7 d. 4. 5 对溢流堰根部进行注浆 对溢流堰坝基根部重点是找出渗水点或裂缝,进行钻孔,采用化学注浆技术,堵住渗水点部位。具体如下: 1) 注浆材料选用: 注浆堵漏采用的材料为水溶性聚氨酯,由甲苯二异氰酸酯和水溶性聚醚进行聚合反应而成的高分子化合物。该材料是一种淡黄色低粘度,单组分合成高分子聚氨酯材料,形态为浆体,
12、遇水产生交联反应,发泡生成多元网状封闭弹性体的特征。当它被高压注入到裂缝结构延展直至将所有缝隙填满( 包括肉眼难以觉察的 0. 015 mm 微缝) ,遇水后( 注水) 伴随交联反应,释放大量二氧化碳气体,产生二次渗压,高压推力与二次渗压再次将弹性体压入并充满所有缝隙,达到止漏目的。 2) 具体施作环节: a. 清理: 详细检查、分析渗漏情况后确定灌浆孔位置及间距。清理作业区,确保表面干净。然后钻孔、埋注浆嘴,使用钻孔工具( 钻头直径为 14 mm) 沿坝基根部横向通长按30 cm 40 cm 间距钻孔。b. 灌浆: 使用高压灌浆机向灌浆孔内灌注化学灌浆料。单孔逐一连续进行。当相邻孔开始出浆后
13、,保持压力 3 min 5 min,即可停止本孔灌浆,改注相邻灌浆孔。待所有的孔都灌完后,回到先前第一个灌浆孔,再次灌浆以保证压力最大化。墙面灌浆顺序则为由下向上; 待所有的孔灌完后同样也是回到先前第一个灌浆孔回灌一次。c. 拆嘴: 灌浆完毕 24 h,确认不漏后即可去掉外露的灌浆嘴; 清理灌浆作业区域溢漏出的浆液; 灌浆可以从深层至表层完全密实,很好的堵塞所有孔洞、缝隙。 通过在上游进水口设置竖直混凝土防渗墙、蓄水库区山体侧( 左侧) 采取砖墙护体、对库区右岸黄土岸坡采取浆砌片石护坡、蓄水区基底区域采用柔毡铺盖防渗,对溢流堰根部进行注浆; 多种防渗措施多管齐下,综合治理 _杜绝了洛阳村水库溢流堰坝基渗漏问题,经过一年多的运行证明上述切实可行,效果良好。 内容仅供参考
