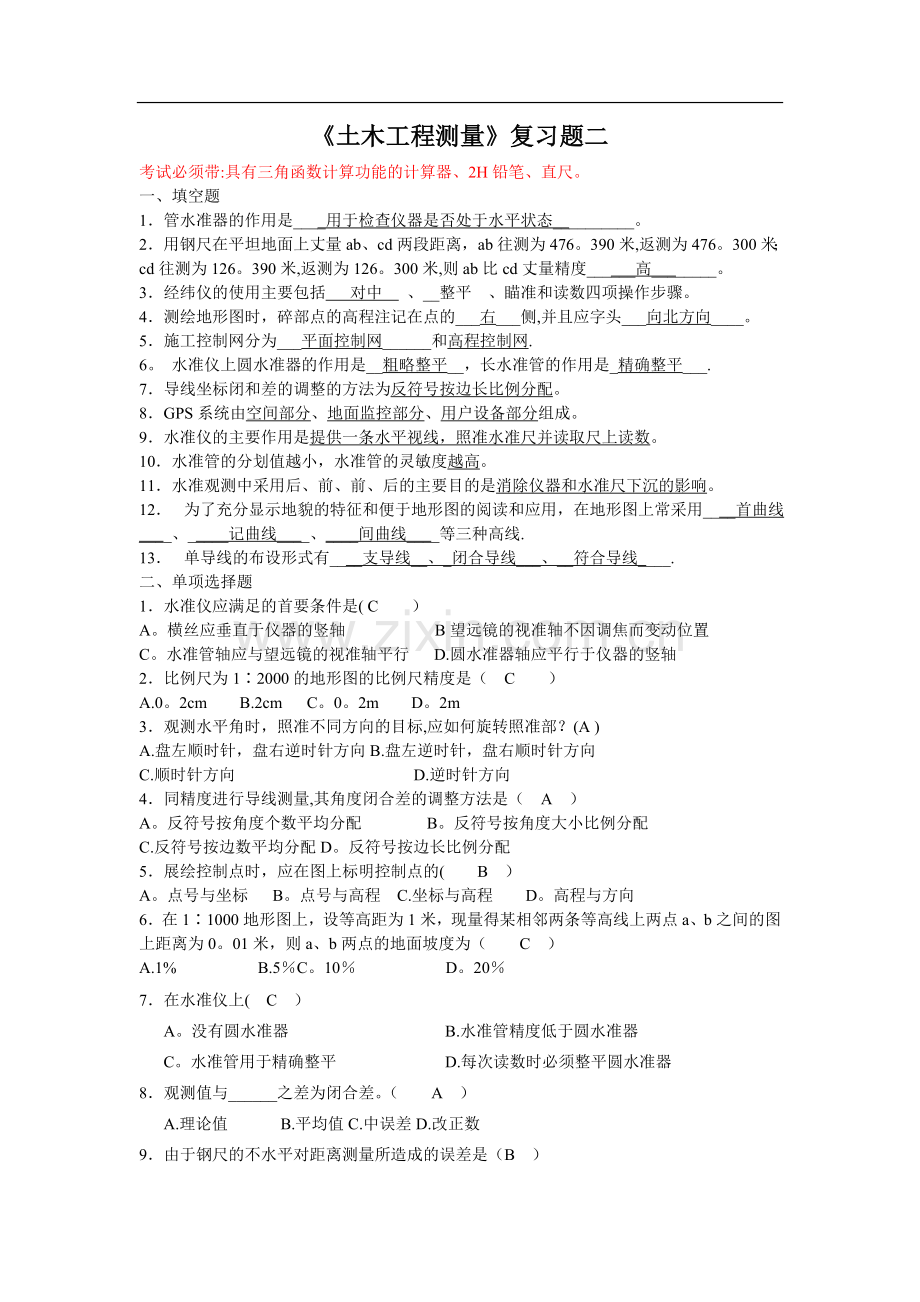

《土木工程测量》复习题二
考试必须带:具有三角函数计算功能的计算器、2H铅笔、直尺。
一、填空题
1．管水准器的作用是____用于检查仪器是否处于水平状态__________。
2．用钢尺在平坦地面上丈量ab、cd两段距离，ab往测为476。390米,返测为476。300米；cd往测为126。390米,返测为126。300米,则ab比cd丈量精度______高________。
3．经纬仪的使用主要包括 对中 、__整平 、瞄准和读数四项操作步骤。
4．测绘地形图时，碎部点的高程注记在点的___右___侧,并且应字头___向北方向____。
5．施工控制网分为___平面控制网______和高程控制网.
6。 水准仪上圆水准器的作用是__粗略整平__，长水准管的作用是_精确整平___.
7．导线坐标闭和差的调整的方法为反符号按边长比例分配。
8．GPS系统由空间部分、地面监控部分、用户设备部分组成。
9．水准仪的主要作用是提供一条水平视线，照准水准尺并读取尺上读数。
10．水准管的分划值越小，水准管的灵敏度越高。
11．水准观测中采用后、前、前、后的主要目的是消除仪器和水准尺下沉的影响。
12．  为了充分显示地貌的特征和便于地形图的阅读和应用，在地形图上常采用____首曲线____、_____记曲线____、____间曲线____等三种高线.
13．  单导线的布设形式有____支导线__、_闭合导线___、__符合导线____.
二、单项选择题
1．水准仪应满足的首要条件是( C　　）
A。横丝应垂直于仪器的竖轴 B望远镜的视准轴不因调焦而变动位置
C。水准管轴应与望远镜的视准轴平行 D.圆水准器轴应平行于仪器的竖轴
2．比例尺为1∶2000的地形图的比例尺精度是（　C　　）
A.0。2cm B.2cm C。0。2m D。2m
3．观测水平角时，照准不同方向的目标,应如何旋转照准部？(A )
A.盘左顺时针，盘右逆时针方向B.盘左逆时针，盘右顺时针方向
C.顺时针方向 D.逆时针方向
4．同精度进行导线测量,其角度闭合差的调整方法是（　A　）
A。反符号按角度个数平均分配 B。反符号按角度大小比例分配
C.反符号按边数平均分配D。反符号按边长比例分配
5．展绘控制点时，应在图上标明控制点的(　　B　）
A。点号与坐标 B。点号与高程 C.坐标与高程 D。高程与方向
6．在1∶1000地形图上，设等高距为1米，现量得某相邻两条等高线上两点a、b之间的图上距离为0。01米，则a、b两点的地面坡度为（　　C　）
A.1% B.5％C。10％ D。20％
7．在水准仪上( C ）
A。没有圆水准器 B.水准管精度低于圆水准器
C。水准管用于精确整平 D.每次读数时必须整平圆水准器
8．观测值与______之差为闭合差。（ A ）
A.理论值 B.平均值C.中误差D.改正数

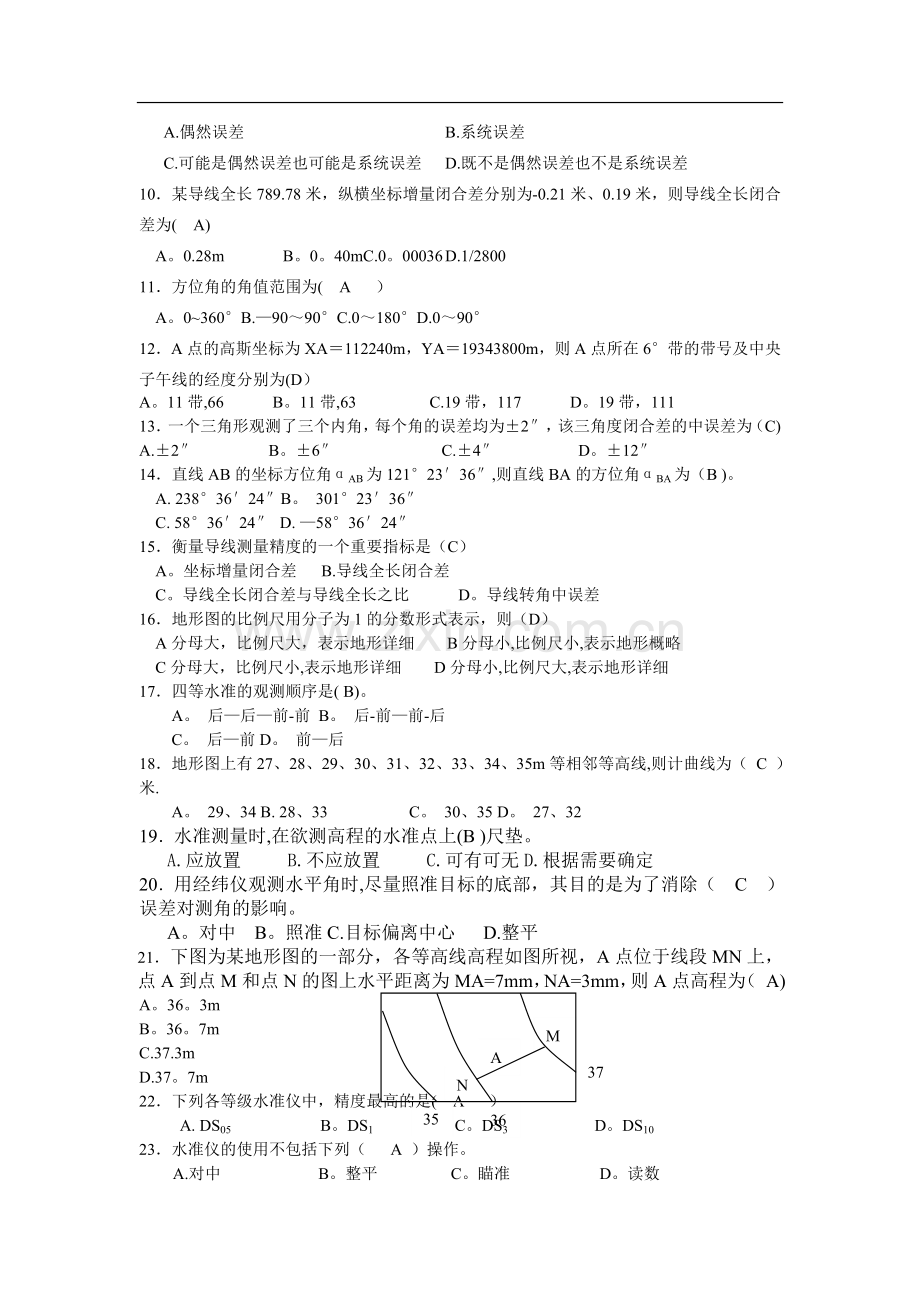

9．由于钢尺的不水平对距离测量所造成的误差是（B ）
A.偶然误差 B.系统误差
C.可能是偶然误差也可能是系统误差 D.既不是偶然误差也不是系统误差
10．某导线全长789.78米，纵横坐标增量闭合差分别为-0.21米、0.19米，则导线全长闭合差为( A)
A。0.28m B。0。40mC.0。00036 D.1/2800
11．方位角的角值范围为( A ）
A。0~360°B.—90～90°C.0～180°D.0～90°
12．A点的高斯坐标为XA＝112240m，YA＝19343800m，则A点所在6°带的带号及中央子午线的经度分别为(D）
A。11带,66 B。11带,63 C.19带，117 D。19带，111
13．一个三角形观测了三个内角，每个角的误差均为±2″，该三角度闭合差的中误差为（C)
A.±2″ B。±6″ C.±4″ D。±12″
14．直线AB的坐标方位角αAB为121°23′36″,则直线BA的方位角αBA为（B )。
A. 238°36′24″B。 301°23′36″
C. 58°36′24″ D. —58°36′24″
15．衡量导线测量精度的一个重要指标是（C）
A。坐标增量闭合差 B.导线全长闭合差
C。导线全长闭合差与导线全长之比 D。导线转角中误差
16．地形图的比例尺用分子为1的分数形式表示，则（D）
A分母大，比例尺大，表示地形详细 B分母小,比例尺小,表示地形概略
C分母大，比例尺小,表示地形详细 D分母小,比例尺大,表示地形详细
17．四等水准的观测顺序是( B)。
A。 后—后—前-前 B。 后-前—前-后
C。 后—前D。 前—后
18．地形图上有27、28、29、30、31、32、33、34、35m等相邻等高线,则计曲线为（ C ）米.
A。 29、34 B. 28、33 C。 30、35 D。 27、32
19．水准测量时,在欲测高程的水准点上(B )尺垫。
A.应放置 B.不应放置 C.可有可无D.根据需要确定
20．用经纬仪观测水平角时,尽量照准目标的底部，其目的是为了消除（　C　）误差对测角的影响。
A。对中　B。照准C.目标偏离中心 D.整平
A
N
M
37
36
35
21．下图为某地形图的一部分，各等高线高程如图所视，A点位于线段MN上，点A到点M和点N的图上水平距离为MA=7mm，NA=3mm，则A点高程为（ A)
A。36。3m
B。36。7m
C.37.3m
D.37。7m
22．下列各等级水准仪中，精度最高的是( A ）
A. DS05 B。DS1 C。DS3 D。DS10
23．水准仪的使用不包括下列（ A ）操作。
A.对中 B。整平 C。瞄准 D。读数
答案：B
30、用角度交会法测设点的平面位置所需的数据是 （C ） .
A、一个角度， 一段距离B、纵横坐标差
C、两个角度D、两段距离
31、在距离丈量中衡量精度的方法是用（B ）.
A、往返较差B、相对误差C、闭合差D、中误差
32、A、B的往测为213.41m，返测为213。35m ，其相对误差为（ B ）。
A、1/3000B、1/3500 C、1/4000 D、1/5000
33、将经纬仪安置于A点且瞄准B点时，水平度盘读数为30°,欲测设45°的水平角值于AB直线的左侧,则水平度盘的读数应为（ A ） .
A、345°B、75°C、165°D、15°
34、在进行水准测量时，由A点向B点进行测量，测得AB两点之间的高差为0。698m，且B点水准尺的读数为2。376m，则A点水准尺的读数为( A )m.
A、1。678 B、3.074 C、0。698 D、2。376
34、水准仪的使用步骤为（ A ）。
A、粗平 —— 照准 —— 精平 —- 读数; B、安置 -- 精平 —- 照准 —— 读数；
C、粗平 -- 精平 —— 照准 -- 读数； D、安置 -— 照准 -- 精平 -- 读数。
35、坐标方位角是以（ C ）为标准方向，顺时针转到测线的夹角。
A、真子午线方向； B、磁子午线方向； C、坐标纵轴方向D、指向正北的方向。
36、用一把名义长度为30M实际长度为30。0025M的钢尺量得某段距离为221.756M，则该距离的尺长改正为( A )。
A、0.0185 B、—0。0185C、0。5544D、—0.5544
37、在水准测量中，若后视点A的读数大，前视点B的读数小，则有（ A )。
A、A点比B点低B、A点比B点高
C、A点与B点可能同高D、A、B点的高低取决于仪器高度
38、普通水准测量中，在水准尺上每个读数应读（ D ）位数
A、5 B、3C、2 D、4
39、用视距法测量水平距离和高差时（望远镜中丝瞄准便利高，仪器高已知）,需要用经纬仪观测的数据是（ A ）。
A、上、下丝读数及竖盘读数B、中丝读数及竖盘读数
C、上、中、下丝读数D、上、中、下丝读数及竖盘读数
三、简答题
1．测量上的平面直角坐标与数学中的平面直角坐标有何不同？
答：测量上的平面直角坐标中纵轴为x轴，一般用它表示实地的南北方向；横轴为y轴，一般用它来表示实地的东西方向；方位角度为从x轴顺时针方向开始计.数学中的平面直角坐标；横轴为x轴；纵轴为y轴；角度为从x轴逆时针方向开始计。
2．等高线有哪些特性？
1、同一等高线上所有点的高程相等；
2、等高线应该是闭和的连续曲线；
3、各等高线不相交;
4、等高线与山脊、山谷线正交；
5、同等高距的情况下，等高线越密，实地坡面越陡.
3．测量工作的基本原则是什么？
答案要点1、先整体，后局部；先控制，后碎部.2、步步有检核。
4．尺长方程式lt＝l＋Δl＋αl（t－to）中各符号的意义。
lt=钢尺在tºC时的实际长度
l=钢尺标准的总长度,即名义长度
Δl=在标准温度t0ºC时的尺长改正数
t=丈量时的温度 （ºC)
t0=钢尺的标准温度，一般为20ºC
a=钢尺线膨胀系数，一般取1.25×10—5/ºC
5．以在O点架设经纬仪,观测A、B、C、D四个方向为例，简要讲述全圆观测法的观测过程.
答:1）盘左位置
先选择观测条件较好的目标作为起始方向A，置度盘读数为稍大于0度,精确瞄准读数后，顺时针瞄准其它目标（B、C、D、A)读数，为上半测回；
2）盘右位置
照准目标A，读数，逆时针瞄准其它目标(D、C、B、A）、读数，下半测回。
上、下半测回总称为一测回。每半测回的最后方向为起始方向，这称为半测回归零。每半测回过程中，照准部旋转一周,故称为全圆测回法。
6．以在O点架设经纬仪，观测A、B两个方向为例，简要讲述测回法施测一测回的观测过程及其数据处理方法.
答案：①、盘左位置
1）照准目标A，设置读数稍大于0度，读数A左;
2）顺时针旋转照准部,照准目标B，读数B左;
3)盘左位置的两步称为上半测回：β左=B左-A左；
②、盘右位置
1）照准目标B,读数B右；
2）逆时针旋转照准部，照准目标A,读数A右；
③盘右位置的两步称为下半测回：β右=B右—A右；
④一测回的角度β=（β左+β右)/2.
7．测量工作的程序是什么？
答案要点：①技术设计②控制测量 ③、碎部测量 ④检查和验收
8．叙述测量中偶然误差的特性.
答案要点①、有界性②、大小性 ③、对称性④、抵偿性
四、计算题
1．根据表格数据进行附和水准路线成果计算。容许闭合差按 (mm)计算.
点号
测站数（n)
观测高差
(m)
改正数
（mm）
改正后高差
（m）
高程
(m)
A
12
+1.901

34。212
1

10
-0。880

2

9
+2。111

3

15
-0。806

B
36。512

辅 助
计 算

答案：
点号
测站数（n)
观测高差
（m）
改正数
（mm）
改正后高差
（m）
高程
(m)
A
12
+1.901
—7
1.894
34。212
1
36.106
10
—0。880
—6
-0。886
2
35。220
9
2.111
—5
2。106
3
37.326
15
-0.806
-8
—0。814
B
36.512
46
+2.326
-26
+2。300

辅 助
计 算
容许高程闭合差为Fh＝±81mm，fh＝+26mm
2．根据表格数据进行附和水准路线成果计算.容许闭合差按 （mm)计算.
点号
测站数(n)
观测高差
（m）
改正数
（mm）
改正后高差
(m）
高程
（m）
A
12
+1。901

164。212
1

10
—0。880

2

8
+2。111

3

14
+1。324

4

16
—0.806

C
167。832

辅 助
计 算

点号
测站数(n）
观测高差
（m）
改正数
（mm)
改正后高差
（m）
高程
（m)
A
12
+1。901
6
1。907
164.212
1
166.119
10
—0。880
5
-0。875
2
165。244
8
+2.111
4
2.115
3
167.359
14
+1。324
7
1。331
4
168。690
16
—0。806
8
-0.798
C
167.892

60
3。650
30

辅 助
计 算
容许高程闭合差为Fh＝±93mm，fh＝—30mm
3．整理下列用测回法观测的水平角.（4分)
测站
竖 盘
位 置
目标
水平度盘读数
°′ "
半测回角值
°′ ”
一测回角值
°′ "
注
2
盘 左
1
155 50 10

3 1
2

3
33 33 36
盘 右
3
213 33 40

1
335 50 10
测站
竖 盘
位 置
目标
水平度盘读数
°′ "
半测回角值
°′ ”
一测回角值
°′ ”
注
2
盘 左
1
155 50 10
237 43 26
237 4328

3 1
2

3
33 33 36
盘 右
3
213 33 40
237 4330
1
335 50 10
4．在测站a进行视距测量，仪器高i=1.45m,照准b点时,中丝读数v=1。55m，视距间隔为l=0。385m，竖直角α=－3°18′，求水平距离d及高差h。
解：水平距离：
高差h：
5．设A、B两点的坐标为xA=532。87m,yA=432.87m，xB=600.28m,yB=361。04m，现欲测设P点,P点的设计坐标为xP=750。00m,yP=400。00m，试计算在B点用极坐标法测设P点的测设数据。
6．设已知AB的坐标方位角，A点坐标为:XA＝14.22m，YA＝42。34m，待定点P的坐标为：XP＝52.34m，YP＝96。71m.试计算用极坐标测设P点的测设数据，并叙述用盘左放样P点的方法。
测设方法：①在A点架设经纬仪，盘左置零瞄准后视B方向；
②顺时针转动124°53′54″；
③放样距离66。402米，即为P点。
