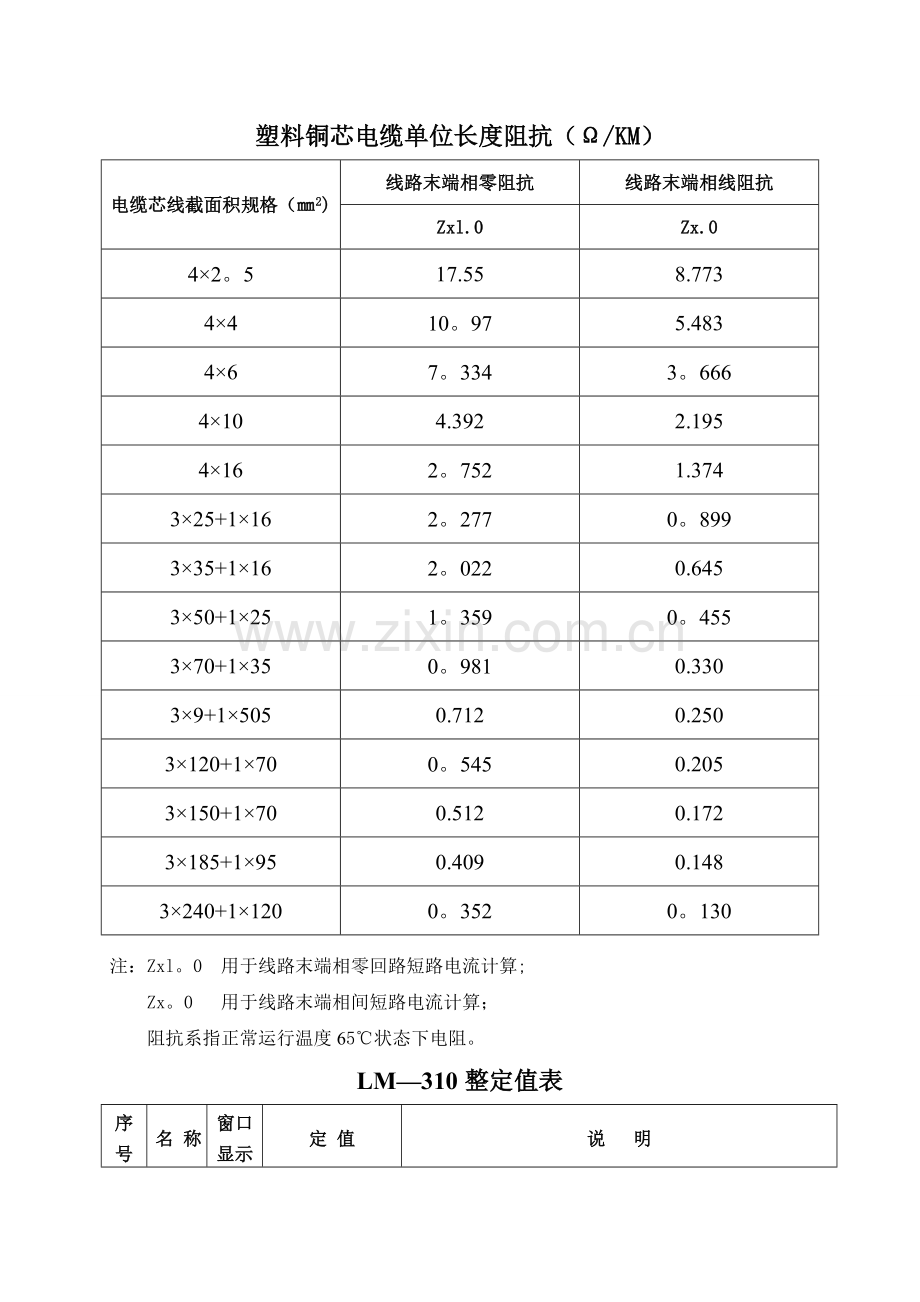

塑料铜芯电缆单位长度阻抗（Ω/KM）
电缆芯线截面积规格（㎜2)
线路末端相零阻抗
线路末端相线阻抗
Zxl.0
Zx.0
4×2。5
17.55
8.773
4×4
10。97
5.483
4×6
7。334
3。666
4×10
4.392
2.195
4×16
2。752
1.374
3×25+1×16
2。277
0。899
3×35+1×16
2。022
0.645
3×50+1×25
1。359
0。455
3×70+1×35
0。981
0.330
3×9+1×505
0.712
0.250
3×120+1×70
0。545
0.205
3×150+1×70
0.512
0.172
3×185+1×95
0.409
0.148
3×240+1×120
0。352
0。130
注：Zxl。0 用于线路末端相零回路短路电流计算;
Zx。0 用于线路末端相间短路电流计算；
阻抗系指正常运行温度65℃状态下电阻。

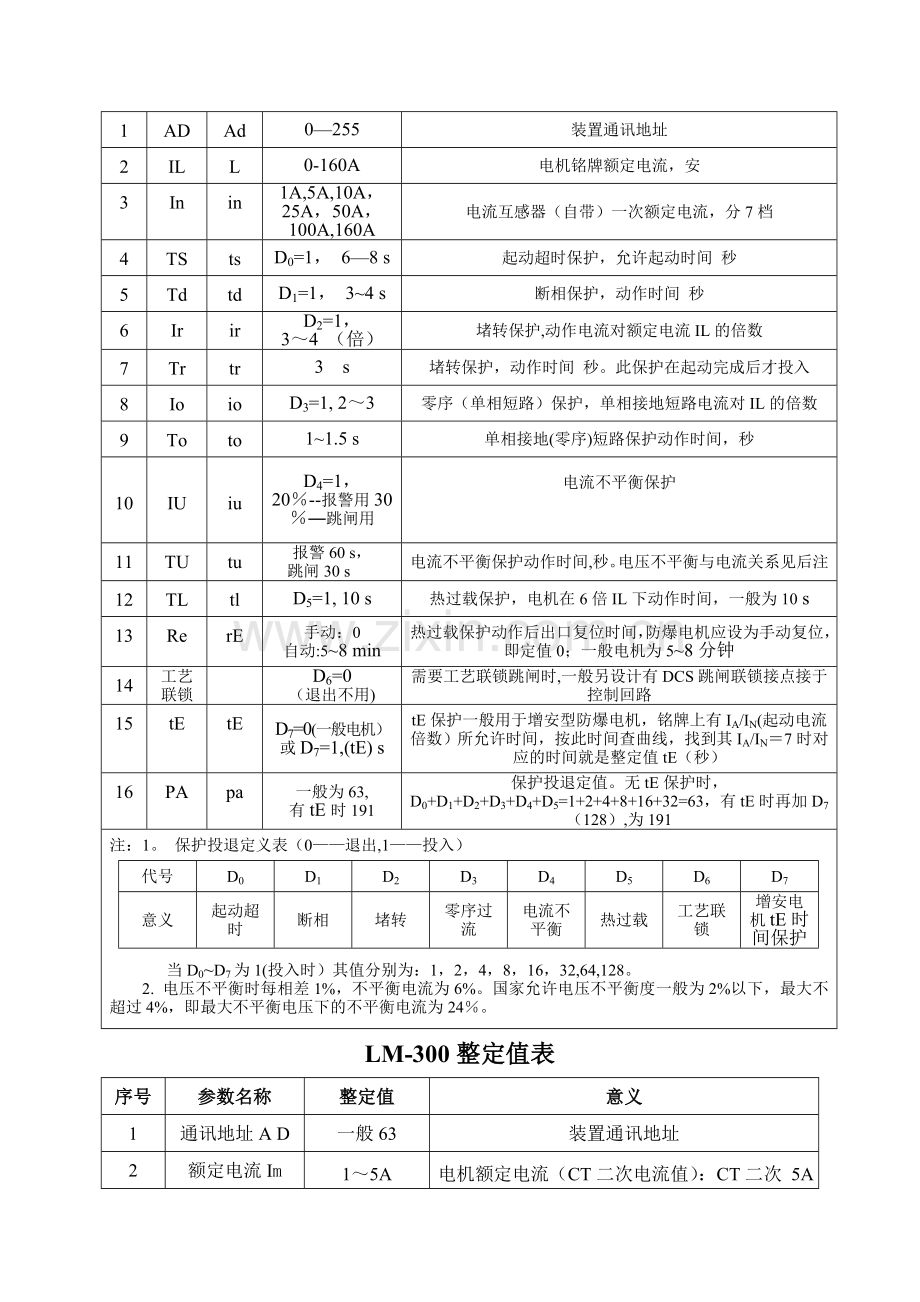

LM—310整定值表
序号
名 称
窗口显示
定 值
说 明
1
AD
Ad
0—255
装置通讯地址
2
IL
L
0-160A
电机铭牌额定电流，安
3
In
in
1A,5A,10A，
25A，50A，
100A,160A
电流互感器（自带）一次额定电流，分7档
4
TS
ts
D0=1， 6—8 s
起动超时保护，允许起动时间 秒
5
Td
td
D1=1， 3~4 s
断相保护，动作时间 秒
6
Ir
ir
D2=1，
3～4 （倍）
堵转保护,动作电流对额定电流IL的倍数
7
Tr
tr
3 s
堵转保护，动作时间 秒。此保护在起动完成后才投入
8
Io
io
D3=1, 2～3
零序（单相短路）保护，单相接地短路电流对IL的倍数
9
To
to
1~1.5 s
单相接地(零序)短路保护动作时间，秒
10
IU
iu
D4=1，
20％--报警用30％―跳闸用
电流不平衡保护

11
TU
tu
报警60 s，
跳闸30 s
电流不平衡保护动作时间,秒。电压不平衡与电流关系见后注
12
TL
tl
D5=1, 10 s
热过载保护，电机在6倍IL下动作时间，一般为10 s
13
Re
rE
手动：0
自动:5~8 min
热过载保护动作后出口复位时间，防爆电机应设为手动复位，即定值0；一般电机为5~8分钟
14
工艺联锁

D6=0
（退出不用)
需要工艺联锁跳闸时,一般另设计有DCS跳闸联锁接点接于控制回路
15
tE
tE
D7=0(一般电机）
或D7=1,(tE) s
tE保护一般用于增安型防爆电机，铭牌上有IA/IN(起动电流倍数）所允许时间，按此时间查曲线，找到其IA/IN＝7时对应的时间就是整定值tE（秒）
16
PA
pa
一般为63,
有tE时191
保护投退定值。无tE保护时，D0+D1+D2+D3+D4+D5=1+2+4+8+16+32=63，有tE时再加D7（128）,为191
注：1。 保护投退定义表（0——退出,1——投入）
代号
D0
D1
D2
D3
D4
D5
D6
D7
意义
起动超时
断相
堵转
零序过流
电流不平衡
热过载
工艺联锁
增安电机tE时间保护
当D0~D7为1(投入时）其值分别为：1，2，4，8，16，32,64,128。
2. 电压不平衡时每相差1%，不平衡电流为6%。国家允许电压不平衡度一般为2%以下，最大不超过4%，即最大不平衡电压下的不平衡电流为24％。
LM-300整定值表
序号
参数名称
整定值
意义
1
通讯地址A D
一般63
装置通讯地址
2
额定电流Im
1～5A
0.1～1A
电机额定电流（CT二次电流值）：CT二次 5A
CT二次 1A
3
CT变比RT
1～500
用于显示CT一次侧电流值（安）
4
允许起动时间Ts
6～8 s
用于起动时间超时保护，一般低压电机5 s内起动完毕。特殊机械按实际时间×1。5
5
断相延时Td
3～4 s
断相保护延时，一般4秒内，亦可适当加大延时
6
零序倍数Io
2～3
单相接地短路电流对额定电流Im的倍数，一般为2~3即可
7
零序延时To
1～1。5 s
单相接地短路保护动作延时，秒
8
不平衡∆%
20~30%
电流不平衡度与电压不平衡有关，见LM—310定值说明。当不平衡度超过24％，说明有绕组故障.选择报警按20％，用于跳闸选30%.
9
不平衡延时T∆
报警：60 s
跳闸：30 s
不平衡度达20%,即报警，查找原因。达到30%，说明已不是电压问题，是绕组故障，跳闸。
10
堵转倍数Ir
3~4
堵转故障电流对电机额定电流的倍数，一般取（3～4)Im即可。考虑机械性堵转。
11
堵转延时Tr
3 s
堵转保护是在起动完成后才自动投入的，运行中出现堵转应较快停机.
12
热过载TL
一般10 s
TL为热过载6Im 电流下电动机允许时间，一般为10 s，对应于2Im 下120 s的制造标准。
13
热过载复位时间Re
手动：0
自动：5～8min
热过载保护动作后，保护出口复位时间，防爆电机应设定为手动（0)，其他为自动复位,分。
14
tE堵转延时tEP
（）s
查铭牌上IA/IN及对应时间t，再查曲线上IA/IN＝7所对应的时间，即为tEP。
15
保护投退
0～255
定义见LM-310定值表说明，一般为63.
LM510（500)整定值表
序号
参数名称
整定值
意义说明
1
电动机额定电流Im
510型 0.1~160A
按电动机铭牌电流输入
500型
In＝5A时0.01～5A
In＝1A时0。01～1A
按电动机铭牌电流对应的CT二次电流值输入
2
电流互感器电流及变比（500型)
510型 0。1~160A
分1、5、10、25、50、100、160共6档
500型 1～500
二次分1A、5A两种,均以CT的一次电流值输入
3
起动超时保护
一般动机起动时间在5s内，个别电机特殊情况，可按实际起动时间乘（1。2~1。5）系数
保护投退
ON（投入）
允许起动时间
一般6～8 s
4
断相保护
动作条件：
某相电流I＜0。1 Im
另两相I＞0.25 Im
保护投退
ON(投入）
保护延时td
一般5 s以内
5
堵转保护
此保护在起动完成后进入运行状态时才自动投入。堵转最大值一般为7 Im，有的为4.5 Im
保护投退
ON（投入）
动作电流Ir
(3～4）Im
保护延时
3 s
6
tE时间保护
此保护时间只限增安型防爆电机
保护投退
一般OFF(退出）
对增安型电机，按铭牌IA/IN值查曲线，找出7 Im的相应时间
保护延时tEP
对应7 Im允许时间
7
单相接地（零序）短路保护
此保护元件自动计算零序(单相接地短路）电流，起动时不闭锁是防止起动时就已发生单相接地短路，应立即动作。
保护投退
ON
动作电流IEd
(2～3)Im
动作延时tIE
（1～1.5) s
起动闭锁
OFF
8
热过载保护
TL是指电动机在6Im电流下允许时间，10s是按一般电机在2Im下允许120s的点所在曲线,对应6Im的点其时间为10s。
保护投退
ON
动作时间系数TL
一般 10 s
复位模式
A——自动，用于一般电机
M——手动，用于防爆电机
复位时间
A：5～10min；M——0
9
三相电流不平衡保护
——最大值相电流;
——最小相电流；
-—三相电流平均值。
保护投退
ON
电流不平衡度I∆%
用于跳闸时取30％,用于报警时取20%
保护延时t∆
跳闸取30s；报警取60s
10
工艺联锁
OFF（退出）
工艺联锁一般另有DCS接点控制
11
再启动功能
OFF（退出）
需再启动电机，一般另有防晃电功能控制
12
欠电流保护
OFF(退出）
除特殊电机有专门说明外，一般电机都不需要
13
低电压保护
OFF（退出）
凡有交流接触器操作的电机都不需，只有断路器直接操作的才用.
注：不平衡电流的产生有电压不平衡和绕组故障两种可能的原因，电压不平衡国家标准规定一般不超过2％，最大不超过4%.当不平衡电流达到最大不平衡电压所对应不平衡度I∆％以上时，说明其不平衡电流来自电机本身故障。根据资料介绍，电压不平衡相差1%时,将产生6%的不平衡电流，所以不平衡度超过15%说明是不正常状态，超过25％说明电机本身有故障。选择跳闸还是报警，一是看保护装置是否具备选择不同作用的设置，二是看电动机及所传动机械的重要性。
根据I∆%计算式可知：
（1） 若电机绕组无故障,仅由某相电压不平衡引起电流不平衡，当不平衡电压为4％时，I∆％约为15％；
（2） 当某两相电流一致且为正常值,而故障相电流为正常相电流的1。34倍时，三相电流不平衡度I∆%为20%；
（3） 当故障相电流为正常相电流的1.53倍时,I∆％为30％。
计算推导:
I▲％= (Imax—Ip）/Ip， Imax=（1+I▲%)Ip, Ip=(Imax+2TN）/3
则：Imax=（1+I▲％)（Imax+2IN）/3=2(1+I▲%)IN/［3-（1+I▲%）］
当不平衡度分别为20%、30％、40％、50％、60％时
Imax值分别为Imax=1.34IN Imax=1.53 IN Imax=1。75 IN ； Imax=2IN Imax=2.29IN
式中 Imax—----—-—-故障相电流
IN --——-—-—--—----非故障相电流
Ip -—-————-—-三相平均电流
