表8.10低压配电盘及低压电器安装单元工程质量验收评定表
单位工程名称
漳州市三湘江引水泵站工程
（SXJBZ)
单元工程量
1套
分部工程名称
主机泵机电设备安装工程
（SXJBZ—07）
安装单位
福建金泰泷水利电力建设有限公司
单元工程名称、
部位
低压控制柜安装
（SXJBZ-07—09）
评定日期
年 　月 日
项目
检验结果
基础及本体安装
主控项目
全部符合SL 638-2013质量要求
一般项目
全部符合SL 638—2013质量要求
配线及低压电器安装
主控项目
全部符合SL 638—2013质量要求
一般项目
全部符合SL 638—2013质量要求
电气试验
主控项目
全部符合SL 638—2013质量要求
安装单位
自评意见
安装质量检验主控项目13项，全部符合SL638—2013质量要求；一般项目4项,与SL638-2013有微小出入的0项，所占比率为0 %.质量要求操作试验或试运行符合SL638—2013的要求，操作试验或试运行未出现故障。
单元工程安装质量等级评定为：合 格
质检人员：
年月日
监理单位
复核意见
安装质量检验主控项目项，全部符合SL638—2013质量要求;一般项目___项，与SL638—2013有微小出入的项,所占比率为%。质量要求操作试验或试运行符合SL638—2013的要求，操作试验或试运行出现故障。
单元工程安装质量等级评定为：____________.
监理工程师:
年月日
水利水电工程

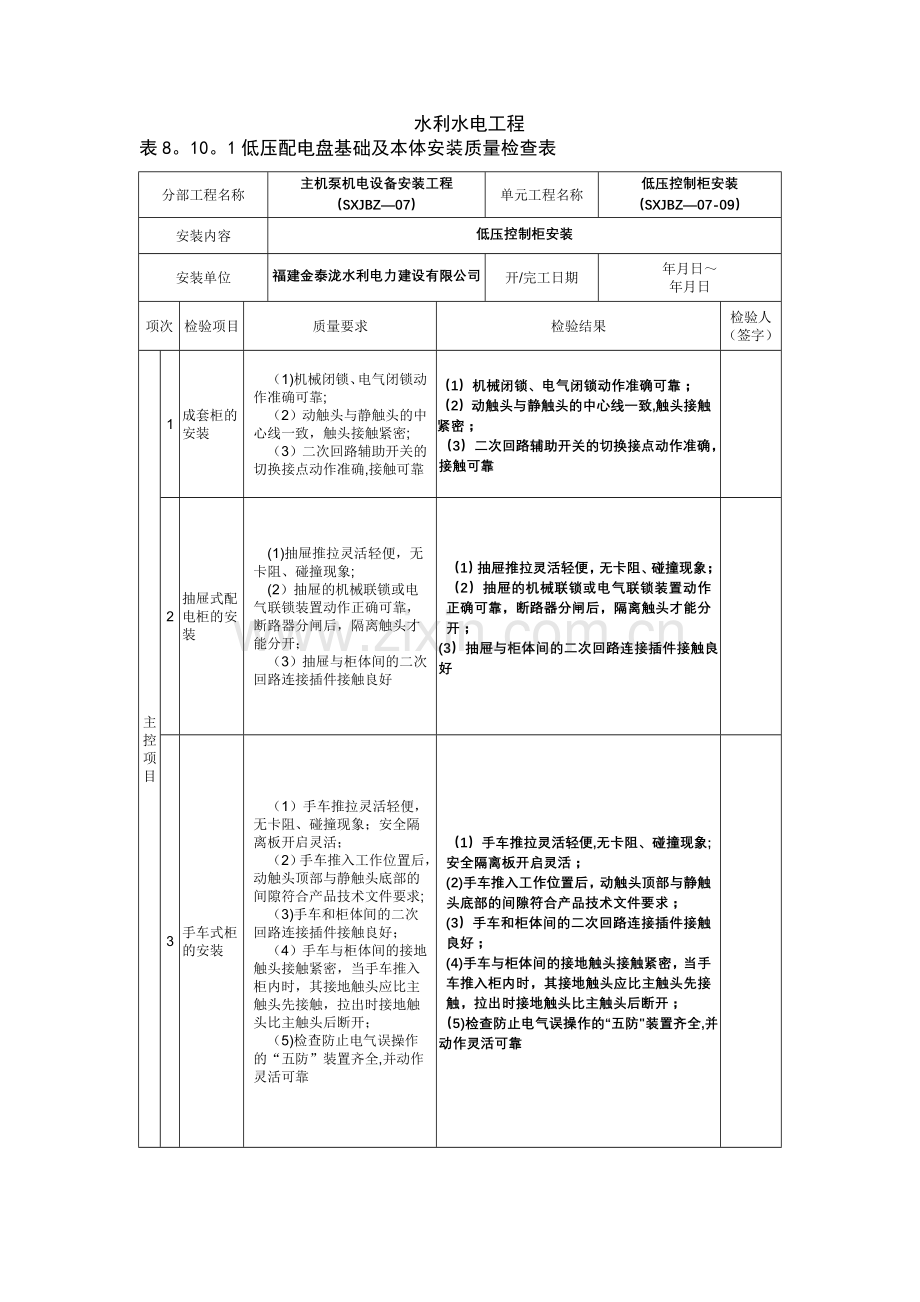

表8。10。1低压配电盘基础及本体安装质量检查表
分部工程名称
主机泵机电设备安装工程
（SXJBZ—07）
单元工程名称
低压控制柜安装
（SXJBZ—07-09）
安装内容
低压控制柜安装
安装单位
福建金泰泷水利电力建设有限公司
开/完工日期
年月日～
年月日
项次
检验项目
质量要求
检验结果
检验人（签字）
主
控
项目
1
成套柜的安装
（1)机械闭锁、电气闭锁动作准确可靠;
（2）动触头与静触头的中心线一致，触头接触紧密;
（3）二次回路辅助开关的切换接点动作准确,接触可靠
（1）机械闭锁、电气闭锁动作准确可靠；
（2）动触头与静触头的中心线一致,触头接触紧密；
（3）二次回路辅助开关的切换接点动作准确，接触可靠

2
抽屉式配电柜的安装
(1)抽屉推拉灵活轻便，无卡阻、碰撞现象;
(2）抽屉的机械联锁或电气联锁装置动作正确可靠，断路器分闸后，隔离触头才能分开；
（3）抽屉与柜体间的二次回路连接插件接触良好
（1）抽屉推拉灵活轻便，无卡阻、碰撞现象；
（2）抽屉的机械联锁或电气联锁装置动作正确可靠，断路器分闸后，隔离触头才能分开；
(3）抽屉与柜体间的二次回路连接插件接触良好

3
手车式柜的安装
（1）手车推拉灵活轻便，无卡阻、碰撞现象；安全隔离板开启灵活；
（2）手车推入工作位置后，动触头顶部与静触头底部的间隙符合产品技术文件要求;
（3)手车和柜体间的二次回路连接插件接触良好；
（4）手车与柜体间的接地触头接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开；
（5)检查防止电气误操作的“五防”装置齐全,并动作灵活可靠
（1）手车推拉灵活轻便,无卡阻、碰撞现象;安全隔离板开启灵活；
(2)手车推入工作位置后，动触头顶部与静触头底部的间隙符合产品技术文件要求；
(3）手车和柜体间的二次回路连接插件接触良好；
(4)手车与柜体间的接地触头接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开；
（5)检查防止电气误操作的“五防"装置齐全,并动作灵活可靠

项目
检验项目
质量要求
检验结果
检验人
(签字）
主
控
项目
4
接地或接零
（1）抽屉与柜体间的接触及柜体框架的接地应良好；
(2）基础型钢接地明显可靠，接地点数不少于2点;
(3）低压配电开关柜接地母线（PE)和零母线（N）的隔离或连接、重复接地符合设计文件要求
（1)抽屉与柜体间的接触及柜体框架的接地应良好;
(2)基础型钢接地明显可靠，接地点数3点;
(3）低压配电开关柜接地母线（PE)和零母线（N)的隔离或连接、重复接地符合设计文件要求

一般
项目
1
基础安装
(1)符合设计文件要求，基础型钢允许偏差应符合标准表H—9的规定；
（2）基础型钢顶部宜高出抹平地面10mm；手车式成套柜按产品技术文件要求执行
（1）基础安装符合设计文件要求;
(2)基础型钢顶部高出抹平地面10mm；手车式成套柜按产品技术文件要求执行

2
柜体安装
（1）盘面及盘内清洁，无损伤，漆层完好，盘面标志齐全、正确清晰；紧固件完好、齐全;
（2)开关柜安装垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差应符合表H—10的规定；
（3）悬挂式动力配电箱箱体与地面及周围建筑物的距离符合设计文件要求,箱门开关灵活、门锁齐全;
(4）落地式配电箱的底部宜抬高，室内应高出地面50mm，室外应高出地面200mm以上；
（5）成套柜内照明齐全
(1)盘面及盘内清洁，无损伤,漆层完好，盘面标志齐全、正确清晰；紧固件完好、齐全；
(2）开关柜安装垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差均符合表H-10的规定;
（3）悬挂式动力配电箱箱体与地面及周围建筑物的距离符合设计文件要求,箱门开关灵活、门锁齐全；
（4）落地式配电箱的底部宜抬高,室内有高出地面50mm，室外有高出地面200mm以上；
（5）成套柜内照明齐全

检查意见：
主控项目共4项,其中符合SL 638-2013质量要求4项。
一般项目共2项，其中符合SL 638—2013质量要求 2项，与SL 638—2013有微小出入0项.
安装单位
评定人
年月日
监理工程师
年月日
水利水电工程
表8。10。2低压配电盘配线及低压电器安装质量检查表
分部工程名称
主机泵机电设备安装工程
(SXJBZ—07）
单元工程名称
低压控制柜安装
(SXJBZ-07—09）
安装内容
低压控制柜安装
安装单位
福建金泰泷水利电力建设有限公司
开/完工日期
年 月 日～
年 月 日
项次
检验项目
质量要求
检验结果
检验人（签字）
主
控
项目
1
硬母线及电缆
(1）母线及电缆排列整齐，有两个电源的动力配电箱，母线相位的排列应一致,电缆绝缘外观良好；
(2)裸露母线的电气间隙不小于12mm，漏电距离不小于20mm；
(3）硬母线连接螺栓齐全、紧固，紧固力矩应符合GB50149的规定;
（4）小母线截面符合设计文件要求，且标志齐全、清晰、正确；
（5)母线相序排列、相色标志正确
（1)母线及电缆排列整齐，有两个电源的动力配电箱,母线相位的排列一致，电缆绝缘外观良好;
（2）裸露母线的电气间隙均大于12mm，漏电距离均大于20mm；
(3)硬母线连接螺栓齐全、紧固,紧固力矩均符合GB 50149的规定；
(4)小母线截面符合设计文件要求,且标志齐全、清晰、正确；
（5)母线相序排列、相色标志正确

2
二次回路接线
质量要求见表8.14。3①
符合规范要求

3
低压电器安装
（1）低压断路器、低压隔离开关、刀开关、转换开关及熔断器组合电器、漏电保护器及消防电器设备、低压接触器及电动机启动器、控制器、继电器及行程开关、变频装置及电阻器、电磁铁、熔断器的安装符合GB50254的规定及产品技术文件要求；
（2)操作切换把手转动灵活,接点分合准确可靠,弹力充足；
（3)熔断器熔体规格及自动开关、继电保护装置的整定值符合设计文件要求；
（4)仪表经校验合格，安装位置正确，固定牢固，指示准确
（1)低压断路器、低压隔离开关、刀开关、转换开关及熔断器组合电器、漏电保护器及消防电器设备、低压接触器及电动机启动器、控制器、继电器及行程开关、变频装置及电阻器、电磁铁、熔断器的安装符合GB 50254的规定及产品技术文件要求；
（2）操作切换把手转动灵活，接点分合准确可靠，弹力充足；
（3）熔断器熔体规格及自动开关、继电保护装置的整定值符合设计文件要求；
（4）仪表经校验合格，安装位置正确，固定牢固，指示准确

项次
检验项目
质量要求
检验结果
检验人（签字)
主
控
项目
4
接地或接零
（1）电器的金属外壳，框架的接地或接零,应符合GB50169的规定及设计文件要求
电器的金属外壳，框架的接地或接零,均符合GB 50169的规定及设计文件要求

一般
项目
1
低压电器的安装
（1)电器外壳及玻璃片完好、无破裂；
（2）信号灯、光字牌、按钮、电铃、电笛、事故电钟等动作和显示正确;
（3）各电器安装位置正确,便于拆换，固定牢固;型号、规格应符合设计文件要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好
（1）电器外壳及玻璃片完好、无破裂；
(2）信号灯、光字牌、按钮、电铃、电笛、事故电钟等动作和显示正确；
（3)各电器安装位置正确，便于拆换，固定牢固；型号、规格应符合设计文件要求，外观完好,且附件齐全，排列整齐,固定牢固，密封良好

2
引入线、柜内电缆配线
用于连接门上的电器可动部位的导线及引入盘、柜内的电缆及其芯线的安装应符合表8。14。3的规定
用于连接门上的电器可动部位的导线及引入盘、柜内的电缆及其芯线的安装均符合表8。14。3的规定

检查意见:
主控项目共4 项,其中符合SL 638—2013质量要求4项.
一般项目共2 项,其中符合SL 638-2013质量要求2 项,与SL 638—2013有微小出入0项。
安装单位
评定人
年月日
监理工程师
年月日
水利水电工程
表8。10。3低压配电盘及低压电器电气试验质量检查表
分部工程名称
主机泵机电设备安装工程
(SXJBZ-07)
单元工程名称
低压控制柜安装
(SXJBZ-07—09）
安装内容
低压控制柜安装
安装单位
福建金泰泷水利电力建设有限公司
开/完工日期
年 月 日～
年 月 日
项次
检验项目
质量要求
检验结果
检验人(签字）
主
控
项目
1
绝缘电阻
(1）馈电线路大于0.5MΩ；
(2）二次回路绝缘电阻值不小于1MΩ，比较潮湿的地方电阻值不小于0。5MΩ
（1）馈电线路大于0。5MΩ；
(2)二次回路绝缘电阻值不小于1MΩ，比较潮湿的地方电阻值均不小于0。5MΩ

2
交流耐压试验
（1）当回路绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，无闪络击穿现象；当回路绝缘电阻值在1～10MΩ时，做1000V交流耐压试验，时间1min，无闪络击穿现象；
(2)回路中的电子元件不应参加交流耐压试验,48V及以下电压等级配电装置不做交流耐压试验
（1）当回路绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，无闪络击穿现象;当回路绝缘电阻值在1～10MΩ时，做1000V交流耐压试验，时间1min，无闪络击穿现象；
（2）回路中的电子元件不参加交流耐压试验，48V及以下电压等级配电装置不做交流耐压试验

3
电压线圈动作值校验
线圈吸合电压不大于额定电压85%，释放电压不小于额定电压的5%；短时工作的合闸线圈应在额定电压的85%~110％范围内，分励线圈应在额定电压的75%～110%范围内均能可靠工作
线圈吸合电压不大于额定电压85%，释放电压不小于额定电压的5％;短时工作的合闸线圈在额定电压的85％~110%范围内，分励线圈在额定电压的75%~110％范围内均能可靠工作

4
直流电阻
测量电阻器和变阻器的直流电阻值，其差值分别符合产品技术条件的规定,电阻值应满足回路使用的要求
测量电阻器和变阻器的直流电阻值，其差值分别符合产品技术条件的规定，电阻值均满足回路使用的要求

5
相位
检查配电装置内不同电源的馈线间或馈线两侧的相位一致
检查配电装置内不同电源的馈线间或馈线两侧的相位一致

检查意见：
主控项目共5项，其中符合SL 638—2013质量要求5项。

安装单位
评定人
年月日
监理工程师
年月日
