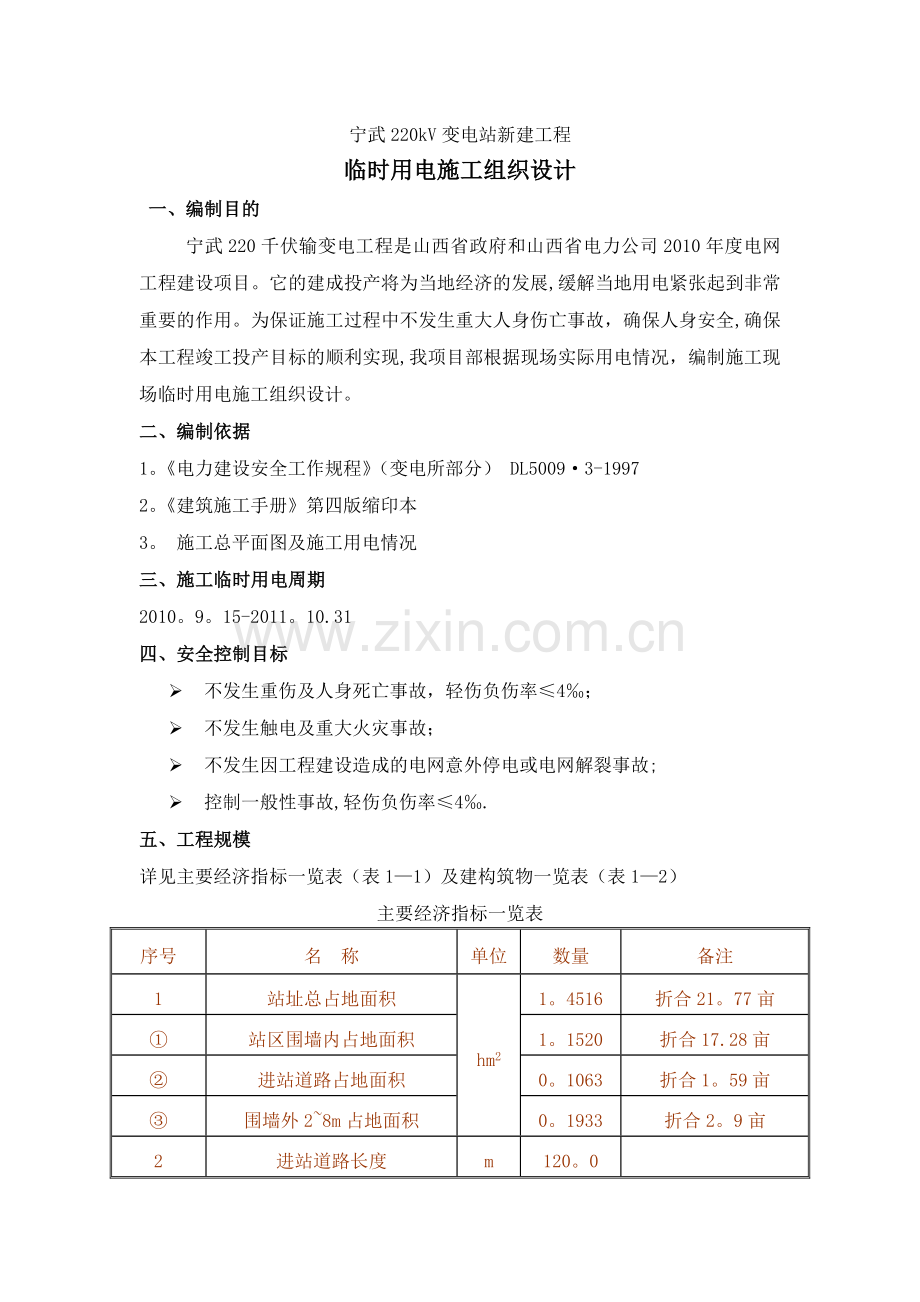

宁武220kV变电站新建工程
临时用电施工组织设计
一、编制目的
宁武220千伏输变电工程是山西省政府和山西省电力公司2010年度电网工程建设项目。它的建成投产将为当地经济的发展,缓解当地用电紧张起到非常重要的作用。为保证施工过程中不发生重大人身伤亡事故，确保人身安全,确保本工程竣工投产目标的顺利实现,我项目部根据现场实际用电情况，编制施工现场临时用电施工组织设计。
二、编制依据
1。《电力建设安全工作规程》（变电所部分） DL5009·3-1997
2。《建筑施工手册》第四版缩印本
3。 施工总平面图及施工用电情况
三、施工临时用电周期
2010。9。15-2011。10.31
四、安全控制目标
Ø 不发生重伤及人身死亡事故，轻伤负伤率≤4‰；
Ø 不发生触电及重大火灾事故；
Ø 不发生因工程建设造成的电网意外停电或电网解裂事故;
Ø 控制一般性事故,轻伤负伤率≤4‰.
五、工程规模
详见主要经济指标一览表（表1—1）及建构筑物一览表（表1—2）
主要经济指标一览表
序号
名 称
单位
数量
备注
1
站址总占地面积
hm2
1。4516
折合21。77亩
①
站区围墙内占地面积
1。1520
折合17.28亩
②
进站道路占地面积
0。1063
折合1。59亩
③
围墙外2~8m占地面积
0。1933
折合2。9亩
2
进站道路长度
m
120。0

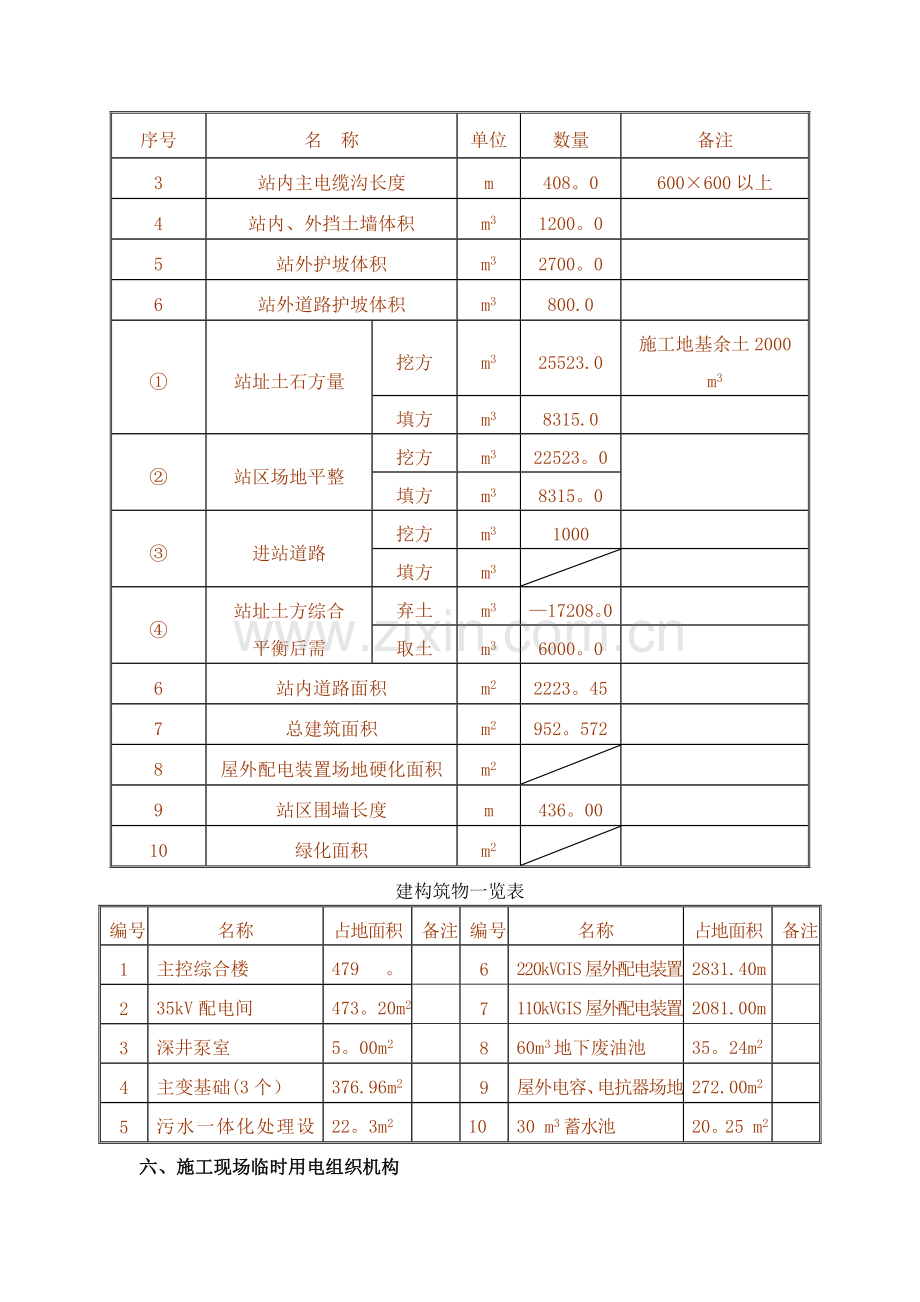

3
站内主电缆沟长度
m
408。0
600×600以上
4
站内、外挡土墙体积
m3
1200。0

5
站外护坡体积
m3
2700。0

6
站外道路护坡体积
m3
800.0

①
站址土石方量
挖方
m3
25523.0
施工地基余土2000 m3
填方
m3
8315.0

②
站区场地平整
挖方
m3
22523。0

填方
m3
8315。0
③
进站道路
挖方
m3
1000

填方
m3

④
站址土方综合
平衡后需
弃土
m3
—17208。0

取土
m3
6000。0

6
站内道路面积
m2
2223。45

7
总建筑面积
m2
952。572

8
屋外配电装置场地硬化面积
m2

9
站区围墙长度
m
436。00

10
绿化面积
m2

建构筑物一览表
编号
名称
占地面积
备注
编号
名称
占地面积
备注
1
主控综合楼
479。372m2

6
220kVGIS屋外配电装置
2831.40m2

2
35kV配电间
473。20m2

7
110kVGIS屋外配电装置
2081.00m2

3
深井泵室
5。00m2

8
60m3地下废油池
35。24m2

4
主变基础(3个）
376.96m2

9
屋外电容、电抗器场地
272.00m2

5
污水一体化处理设施
22。3m2

10
30 m3蓄水池
20。25 m2

六、施工现场临时用电组织机构
项目经理：李京国

项目总工：常新占

项目副经理：雷 盛

施工技术组：王 龙
安全监察组：李宝泉
经营预算组：李 文
物资供应组：韩 夏
电工专责组：高旭东
质量管理组：张建晶
机械管理组：高玉林
财 务 组：袁 萍
施 工 员：郭富仓

施工队专责电工：程利辉

七、施工现场平面布置
按照安全文明施工总体布局规范要求，现场施工总平面布置按现场实际划分为各个功能模块,分为办公区、生活区、施工区、设备材料堆放区.各模块主要由现场环行混凝土道路、拦杆、分隔网等分隔而成。在工程正式开工后，应先砌筑变电站的围墙，便于进行封闭式管理.
八、设计步骤
8.1 主要施工工器具及生活用电量
主要施工机具用电量
序号
机具设备名称
台数
单数功率(KW)
合计(KW)
1
500L搅拌站
1
22
22
2
35OL砼搅拌机
2
6。5
13
3
H250插入式振动棒
5
1。1
5。5
4
平板振动器
2
3
6
5
500电焊机
4
22。5
90
6
钢筋切断机
1
3
3
7
钢筋调直机
1
4
4
8
钢筋弯曲机
1
3
3
9
圆盘锯
2
2。2
4.4
10
刨木机
1
4
4
11
蛙式打夯机
5
3
15
12
立式打夯机
4
2。2
8。8
13
施工用电照明
6
3
18
14
生活用电

33
15
冬季施工取暖用电

18

总计

247.7
8。2估算施工用电总容量，选择配电变压器
施工现场所用全部动力设备的总功率为:
∑P=247。7kW
考虑施工高峰时，工器具使用多,因此需要系数K大一点,选用K=0。6,cosφ=0。75，因此,动力用电容即为：
当地高压电为三相10kV,施工动力电需要380V电源,生活及照明用电需要单相220V电源，按上述要求，可选用SL7—315/10型三相降压变压器。
8。3 确定变压器的位置及配电线路的布局
根据现场高压电源线路情况，以及变压器装置地点应注意的一些原则,变压器的位置不布置在站区围墙外侧东南角。根据现场临时设施和施工场地的布置方式，配电线路分两路，在总配电盘上（位置在变压器旁)分别由总断路器进行控制。
8。4 配电导线截面的选择
8。4。1根据目前现有的施工电源线,按三级配电原则要求，变压器出线到一级配电箱电源线截面的选择：
该导线所在的该路电流为：
查橡皮或塑料绝缘电线明设在绝缘支柱上的持续容许电流表，可知：选用70mm2BX型铜芯橡皮线。
8。4。2生活区及加工区导线截面选择
这一路由于主要负荷为搅拌站及生活用电,该线路使用时的总功率为：
∑P1=104。4kW
根据现场高峰使用频率,取需要系数为0.8，则其使用时的总工作电流为：
查橡皮或塑料绝缘电线明设在绝缘支柱上的持续容许电流表,可知:选用70mm2BLV型铝芯塑料线。
由二级配电箱通往混凝土搅拌场区和加工区内的配电箱内的导线截面选择:
∑P2=71。4kW
同理; 计算得出I线=116A。查表得出该段导线的截面选择为：25m2BX型铜芯塑料线.
根据实际情况，通往生活区的导线截面亦为25m2BX型铜芯塑料线.
8.4.3 通往施工场区导线截面选择
根据施工期施工现场工器具数量，得出时常用设备总功率为：
∑P施=137。8kW
根据需要系数表,采用需要系数K=0。6，根据公式计算得出
I施线=168A
查表得出该段导线的截面选择为35 m2BX型铜芯橡皮线。
九、绘制施工现场电力供应平面图
（见下图）
施工现场电力供应平面图
十、施工用电的安全技术及电气防火措施（一）技术措施:
　　①施工现场供电采用TN—S接零保护系统,保护零线应与工作零线分开单独使用,杜绝混用.PE线在总配电箱处做一组重复接地,接地电阻不大于10Ω。PE线不能加设开关及熔断器，所有电气设备的金属外壳必须与PE线做可靠电气连接，不能一部分接零，一部分接地.
　　②施工现场的配电箱和开关箱应配置两级漏电保护，并选用电流动作型,漏电动作电流不大于30mA，额定漏电动作时间应不大于0。1S.潮湿及手持工具末级漏电动作电流应不大于是15mA。
　　③配电箱实行一机一闸，并应有过载、短路、及断路保护功能.
　　④配电箱内设备必须完好无损，安装牢固，导线接头包扎严密，绝缘良好，电源线进箱处做固定.箱内分路应标注明确。箱门内侧应标有单线系统，箱门应配锁，并由专人负责。配电箱周围不能有杂物。
　　⑤地下室及潮湿场所应采用安全电压36V或24V照明。碘钨灯用铁架的应做好保护接零，所有220V灯具都应使用单极漏电保护开关。
　　⑥对分类用电人员进行安全基本知识培训，并做好安全技术交底。
　　⑦电气设备,配电系统要定期检查，做好记录。线路检修时,实行工作票制，由专业电工检修设专人统一组织，统一指挥。专业电工:高旭东。电话：[phone]⑧施工临时用电线路的架设高度不得小于4米，且架空电线必须采用绝缘铜线或绝缘铝线,架空电线必须不被拉坏，所以架空线的导线（绝缘铝线）截面不得小于16 mm2，绝缘铜线截面不得小于10mm2。
⑨架空线路必须设置绝缘子,以及各种用电线路包括照明线路都必须设绝缘子，严禁用金属裸线作绑扎，严禁直接架设钢管架上，或用铁丝吊在其它物体上.临时用电线路的架设必须规范整齐,不得乱拉乱接，现场临时用电线路可沿墙敷设，但必须设置绝缘子,以保证用电安全。
⑩室内配线必须采用绝缘导线，采用瓷瓶、瓷夹等敷设,距地大幅度高不得小于2。5m;进户线过墙时必须穿管保护,距地面不得小于2。5m，并就采取防雨措施；室内配线所用导线截面，应根据用电设备的计算负荷电确定，但导线截面不小于2。5mm2,铜芯线不小于1.5mm2;潮湿场所的电线必须穿管敷设，管口应密封，采用金属管敷设,管口应密封，采用金属管敷设时必须作保护接零。
所有配电箱均应标明其名称、用途,并和出分路标记；所有配线箱应本锁,开关箱应每月进行检查和检修一次，检查、维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。
⑾ 对配电箱、开关箱进行检查和检修时必须将前一级相应的电源开关分闸断电，并悬持停电标志牌，严禁带电作业.
⑿ 配电箱、开关箱应装设端正、牢固、移动式配电箱应装设在牢固的支架上，固定基础配电箱、开关箱的下底距地面或操作平台的垂直距离大于0.6m,小于1.5M。
⒀配电箱、开关箱内的各种电气设备必须紧固定在电器安装板上,不得歪斜松动。
⒁配电箱、开关箱内工作零线应通过接线端子板连接，并应与保护零线接线端子分设；配电箱、开关箱内应采用绝缘导线，接头不得松动,不得有外露带部分，配电箱、开关箱必须防雨、防尘.
⒂配电箱内的电器必须完好，不得有破损电器或不合格电器。
⒃施工现场机械设备的临时用电，必须实行一机一闸三保险还应用一个漏电保护器。（二）组织措施：
　　①建立安全检查制度。包括内容：接地电阻、电气设备绝缘、漏电保护器动作灵敏度等,用电设备是否安全可行并做好检测记录。
　　②建立临时用电施工组织设计的编制，审批验收制度。
　　③建立技术交底，履行交底人与交被交底人的签字手续，写明交底日期。
　　④建立维修制度,做好维修工作日志，内容应详细，记载时间、内容及处结果，并有维修人员及验收人员签字.
　　⑤建立拆除制度不用的闸箱设备随时拆除.
　　⑥建立安全用电责任制，落实到人.
　　⑦持证上岗，禁止非电工无证上岗。
　　⑧进行专业培训,提高电气工作人员的技术职责.
（三)电气防火措施
　　按照技术措施合理配制各种电气设备的保护装置，对用电设备过载、短路、进行可靠的保护.
施工现场临明用电线的导线截机大小一定要符合计算出的负荷要求,不得小于计算出的导线截面大小，以防止导线过热起火。
　　电气设备集中场所应配置灭火器材，电气设备周围严禁烟火。
　　配电箱、电气设备周围不准堆放易燃、易爆物品，不准使用火源.
　　电气焊时,周围严禁有易燃易爆物品、乙炔瓶、氧气瓶和焊点三者距离要符合规范要求.
　　定期检测电气设备的绝缘程度。
　　严禁不经批准使用电炉。
　　建立电气防火责任制，加强电气防火重点场所烟火管制。(四)、雨季临时用电措施：
　　①雨季时要对用电设备增加巡视次数.
　　②下雨时要将配电箱箱门关好，防止进水.
　　③雨后要对所有用电设备进行绝缘摇测合格后方可使用。
山西多源电力建筑工程有限责任公司
宁武220kV变电站新建工程项目部
二○一○年十一月九日
