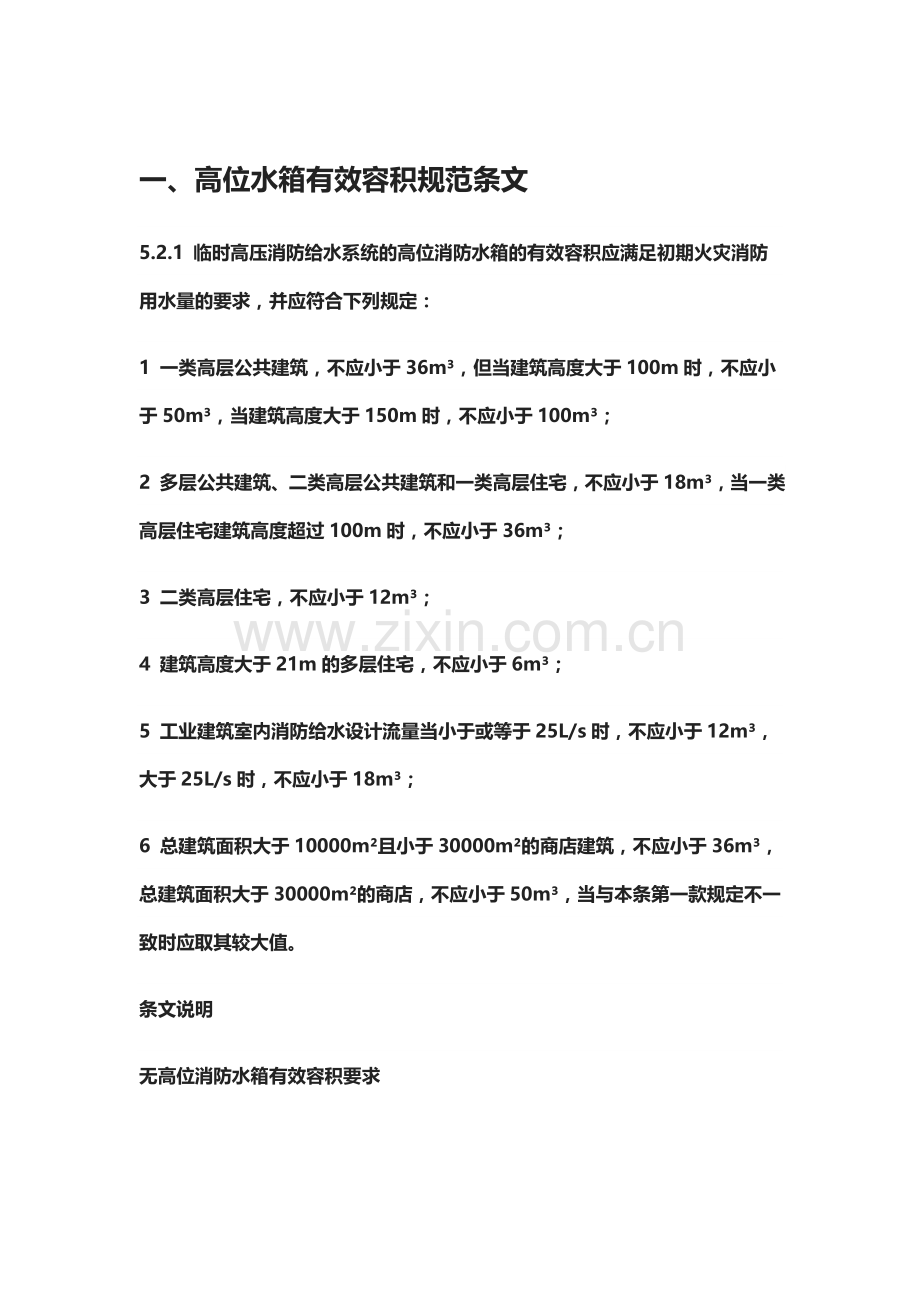

一、高位水箱有效容积规范条文
5.2.1 临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：
1 一类高层公共建筑，不应小于36m³，但当建筑高度大于100m时，不应小于50m³，当建筑高度大于150m时，不应小于100m³；
2 多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m³，当一类高层住宅建筑高度超过100m时，不应小于36m³；
3 二类高层住宅，不应小于12m³；
4 建筑高度大于21m的多层住宅，不应小于6m³；
5 工业建筑室内消防给水设计流量当小于或等于25L/s时，不应小于12m³，大于25L/s时，不应小于18m³；
6 总建筑面积大于10000m²且小于30000m²的商店建筑，不应小于36m³，总建筑面积大于30000m²的商店，不应小于50m³，当与本条第一款规定不一致时应取其较大值。
条文说明
无高位消防水箱有效容积要求

提示：

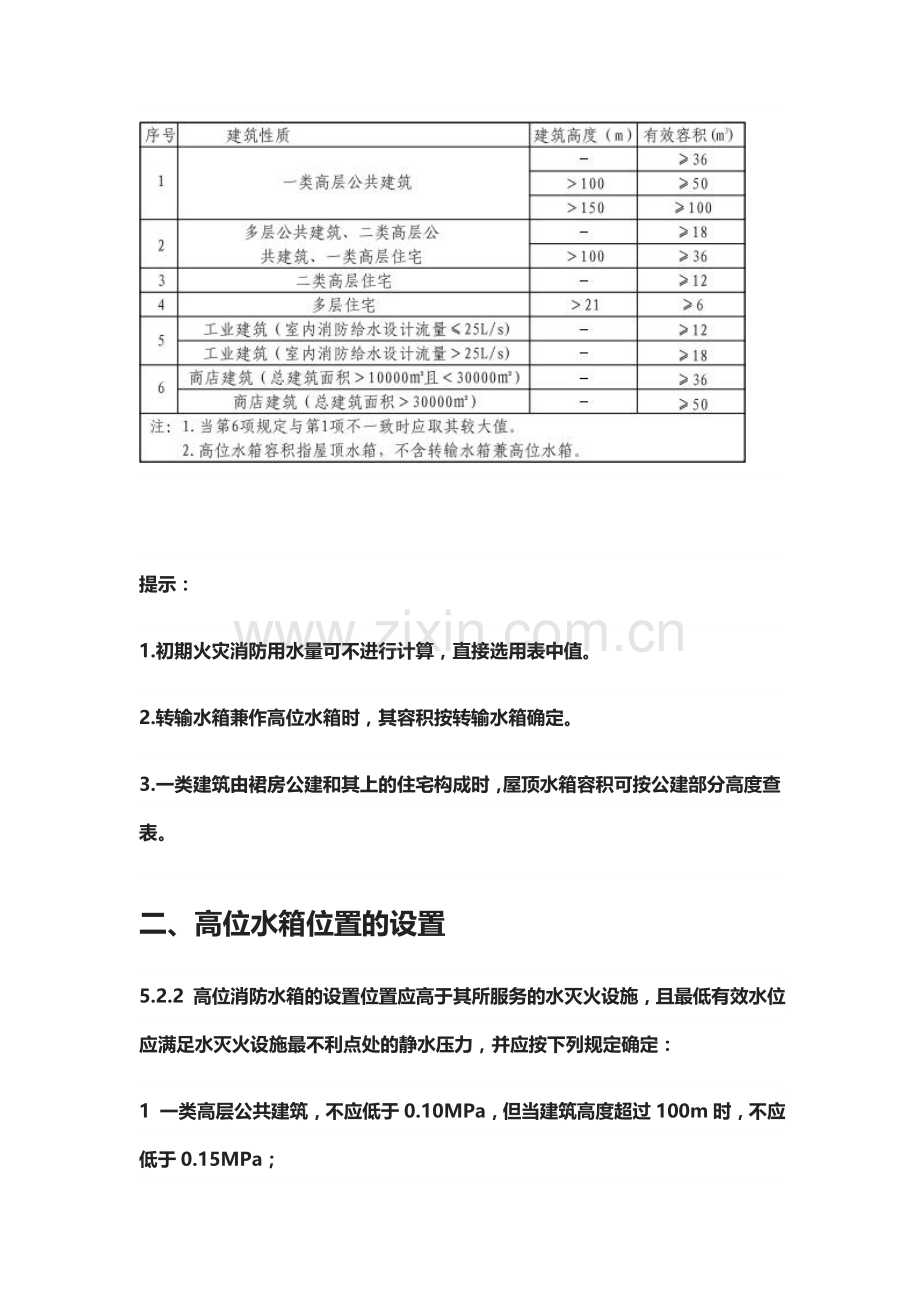

1.初期火灾消防用水量可不进行计算，直接选用表中值。
2.转输水箱兼作高位水箱时，其容积按转输水箱确定。
3.一类建筑由裙房公建和其上的住宅构成时，屋顶水箱容积可按公建部分高度查表。
二、高位水箱位置的设置
5.2.2 高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：
1 一类高层公共建筑，不应低于0.10MPa，但当建筑高度超过100m时，不应低于0.15MPa；
2 高层住宅，二类高层公共建筑、多层公共建筑，不应低于0.07MPa，多层住宅不宜低于0.07MPa；
3 工业建筑不应低于0.10MPa，当建筑体积小于20000m³时，不宜低于0.07MPa；
4 自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa；
5 当高位消防水箱不能满足本条第1款～第4款的静压要求时，应设稳压泵。
条文说明
5.2.2 本条对高位消防水箱的有效高度或至最不利水灭火设施的静水压力作了技术规定。
国家标准《建筑设计防火规范》TJ 16-74规定屋顶消防水箱压力不能满足最不利消火栓的压力，应设置固定消防水泵，国家标准《高层民用建筑设计防火规范》GBJ 45-82提出临时高压消防给水系统，屋顶消防水箱应满足最不利消火栓和自动喷水等灭火设备的压力0.1MPa要求；国家标准《高层民用建筑设计防火规范》GB 50045-95规定当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa；当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。
消防水箱的主要作用是供给建筑初期火灾时的消防用水水量，并保证相应的水压要求。水箱压力的高低对于扑救建筑物顶层或附近基层的火灾关系也很大，压力低可能出不了水或达不到要求的充实水柱，也不能启动自动喷水系统报警阀压力开关，影响灭火效率，为此高位消防水箱应规定其最低有效压力或者高度。

水箱设置位置
提示：
1.屋面停机坪消火栓上方可不设高位水箱。
2 在高位水箱间层建筑面积不大于屋面面积1/4时，正常水位高于最不利消火栓即可。
3.水灭火设施包括自动喷水灭火系统、固定消防炮灭火系统等。
三、高位水箱水温的要求
5.2.5 高位消防水箱间应通风良好，不应结冰，当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时，应采取防冻措施，环境温度或水温不应低于5℃。
条文说明
5.2.5 本条为强制性条文，必须严格执行。……

高位消防水箱间防冻措施示意
注：
1.保温材料采用燃烧性能A级或B1级保温材料。
2.在设计总说明中注明所采用的具体措施。
提示：
1.屋顶消防水箱间由暖通专业保证5℃以上室温。
2.水箱和管道采用电伴热保温，电伴热带外的保温层厚度为50mm。
3.短时间有冰冻危险的可做防冻保温，水箱和管道保温厚度经计算确定。
4.设置电加热器，保持水箱间环境温度。
四、高位水箱最低水位的要求
5.2.6 高位消防水箱应符合下列规定：
……
2 高位消防水箱的最低有效水位应根据出水管喇叭口和防止旋流器的淹没深度确定，当采用出水管喇叭口时，应符合本规范第5.1.13条第4款的规定；当采用防止旋流器时应根据产品确定，且不应小于150mm的保护高度；
……
10 高位消防水箱出水管应高于高位消防水箱最低水位以下，并应设置防止消防用水进入高位消防水箱的止回阀；
条文说明
5.2.6 本条第1款和第2款为强制性条文，必须严格执行。

高位水箱最低水位设置1

高位水箱最低水位设置2

高位水箱最低水位设置3

高位水箱最低水位设置4
提示：
当高位消防水箱的出水管不设喇叭口和旋流防止器时，应满足本条第10款要求。
