各种型号的塔吊参数.doc

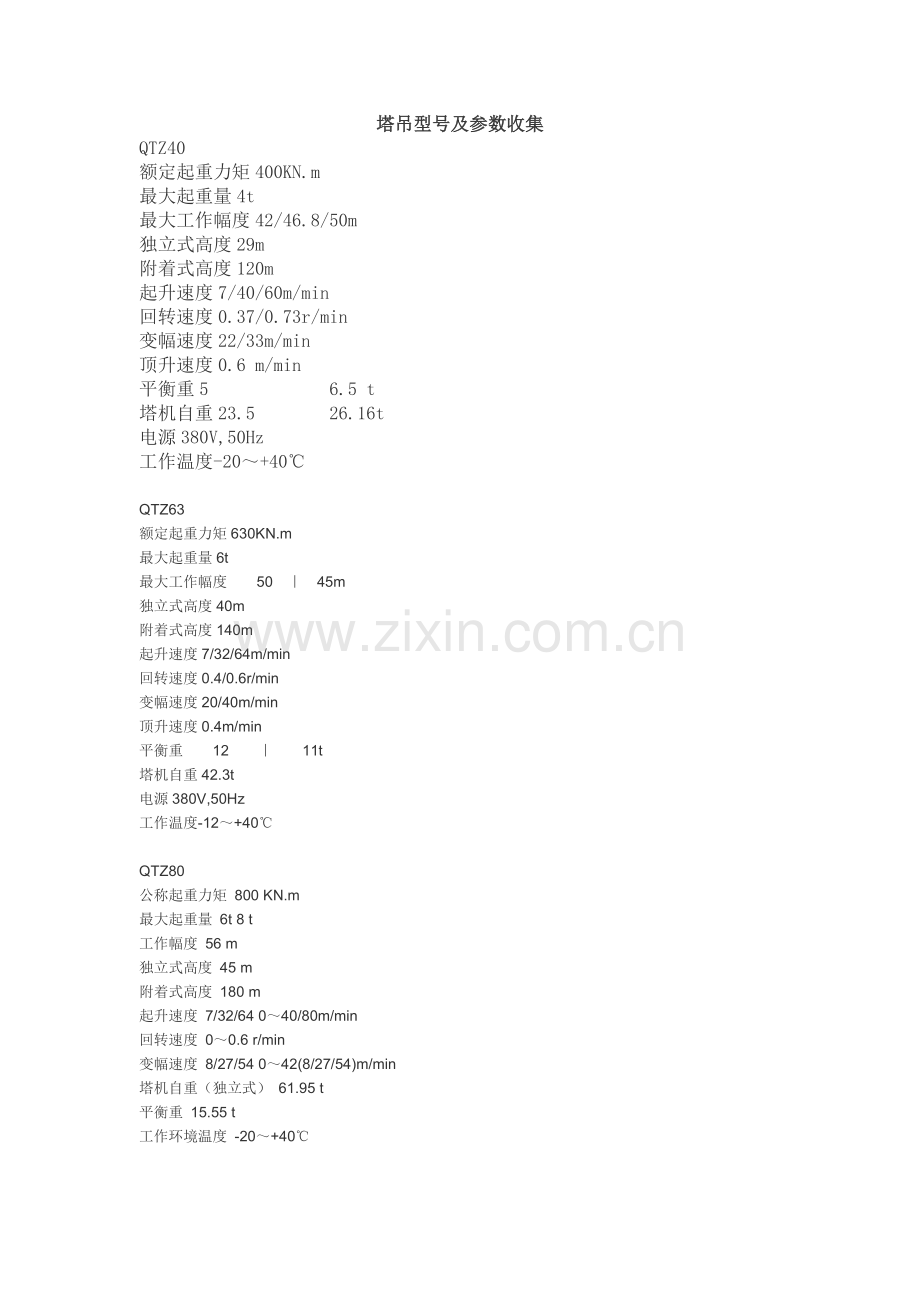

塔吊型号及参数收集
QTZ40
额定起重力矩400KN.m
最大起重量4t
最大工作幅度42/46.8/50m
独立式高度29m
附着式高度120m
起升速度7/40/60m/min
回转速度0.37/0.73r/min
变幅速度22/33m/min
顶升速度0.6 m/min
平衡重5       6.5 t
塔机自重23.5    26.16t
电源380V,50Hz
工作温度-20～+40℃

QTZ63
额定起重力矩630KN.m
最大起重量6t
最大工作幅度　　50　｜　45m
独立式高度40m
附着式高度140m
起升速度7/32/64m/min
回转速度0.4/0.6r/min
变幅速度20/40m/min
顶升速度0.4m/min
平衡重　　12　　｜　　11t
塔机自重42.3t
电源380V,50Hz
工作温度-12～+40℃

QTZ80
公称起重力矩 800 KN.m
最大起重量 6t 8 t
工作幅度 56 m
独立式高度 45 m
附着式高度 180 m
起升速度 7/32/64 0～40/80m/min
回转速度 0～0.6 r/min
变幅速度 8/27/54 0～42(8/27/54)m/min
塔机自重（独立式） 61.95 t
平衡重 15.55 t
工作环境温度 -20～+40℃

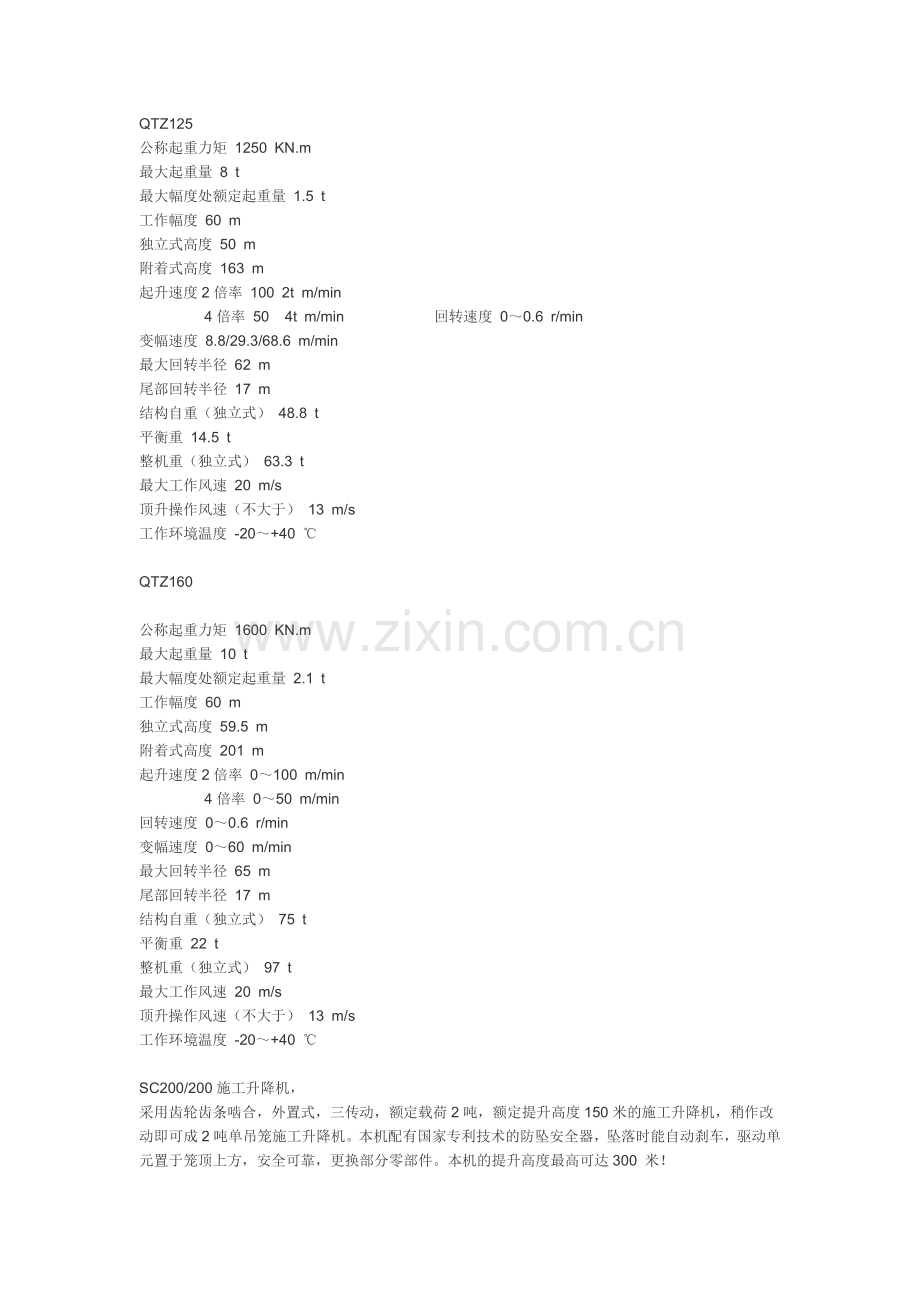

QTZ125
公称起重力矩 1250 KN.m
最大起重量 8 t
最大幅度处额定起重量 1.5 t
工作幅度 60 m
独立式高度 50 m
附着式高度 163 m
起升速度2倍率 100 2t m/min
                4倍率 50   4t m/min                      回转速度 0～0.6 r/min
变幅速度 8.8/29.3/68.6 m/min
最大回转半径 62 m
尾部回转半径 17 m
结构自重（独立式） 48.8 t
平衡重 14.5 t
整机重（独立式） 63.3 t
最大工作风速 20 m/s
顶升操作风速（不大于） 13 m/s
工作环境温度 -20～+40 ℃

QTZ160

公称起重力矩 1600 KN.m
最大起重量 10 t
最大幅度处额定起重量 2.1 t
工作幅度 60 m
独立式高度 59.5 m
附着式高度 201 m
起升速度2倍率 0～100 m/min
                4倍率 0～50 m/min
回转速度 0～0.6 r/min
变幅速度 0～60 m/min
最大回转半径 65 m
尾部回转半径 17 m
结构自重（独立式） 75 t
平衡重 22 t
整机重（独立式） 97 t
最大工作风速 20 m/s
顶升操作风速（不大于） 13 m/s
工作环境温度 -20～+40 ℃

SC200/200施工升降机，
采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。本机配有国家专利技术的防坠安全器，坠落时能自动刹车，驱动单元置于笼顶上方，安全可靠，更换部分零部件。本机的提升高度最高可达300 米！
技术参数: 形式 齿轮齿条式三驱动双吊笼施工升降机 额定载重量 2×2000kg 乘客人数 2×24人 额定起升速度 34m/min 额定提升高度 150m(供货高度50m) 吊笼内尺寸(长×宽×高) 3×1.3×2.4m 电能耗量 2×3×11(KVA) 电机功率 11KW 标准节重量 140kg 标准节高度 1.508m 安全器型号 SAJ30-1.2 50m 整机自重 10.56t

北京塔吊型号及租赁参考价格 ?
D1100型(市场租赁价格：35-40万元/月)
最大起重量：63T;最大臂长/最大起重量:80M/9.5T; 起升高度：220M。

M600D型(市场租赁价格：35-40万元/月)
最大起重量：32T/22.5M;最大臂长/最大起重量:45.8M/14.5T ; 起升高度：52-95.6M;内爬250/500M。

M125/75型(市场租赁价格：30-35万元/月)
最大起重量：50T;最大臂长/最大起重量:70M/8.5T ; 起升高度:90M。

K80/115型(市场租赁价格：30-35万元/月)
最大起重量：32T;最大臂长/最大起重量:70M/11.5T ; 起升高度：105.6M。

MC480M25型(市场租赁价格：18-20万元/月)
最大起重量：25T;最大臂长/最大起重量:74.9M/3T ; 起升高度：80M。

K50/50型、C7050型、C7050B型(市场租赁价格：16-18万元/月)
最大起重量:20T；起升高度（固定/行走）:78.4M/79.7M；最大臂长/最大起重量:70M/5T。

STT293型(市场租赁价格：8-9万元/月)
最大起重量：18T;最大臂长/最大起重量:74M/2.7T 。

QTZ7520型(市场租赁价格：6.5-8万元/月)
最大起重量：16T;最大臂长/最大起重量:75M/2T 。

ST7022型、ST7027型、HK40/27型、ST7030型、MC30012型(市场租赁价格：6-7.5万元/月)
最大起重量：12-16T；最大臂长/最大起重量70M/2.2T、2.7T、3.0T。

HK40/21B型(市场租赁价格：5.5-6.5万元/月)
最大起重量：16T；起升高度（固定/行走/附着）45.7M/50.6M/153.7M；最大臂长/最大起重量70M/2.1T。

K30/21型(市场租赁价格：5.3-6.5万元/月)
最大起重量：12T；起升高度（固定/行走/附着）45.7M/50.6M/153.7M；最大臂长/最大起重量70M/2.1T。

H3/36B型(市场租赁价格：4.6-5.5万元/月)
最大起重量：12T；起升高度（固定/行走/附着/内爬）51.7M/56.5M/195M/45.6M；最大臂长/最大起重量60M/3.6T.

QTZ6516型（6517/6530）(市场租赁价格：4-5.5万元/月)
最大起重量：8T；起升高度（固定/行走/附着）51.7M/56.5M/204.7M；；最大臂长/最大起重量60M/1.6T(1.7T/3.0T).

TC6020型QTZ6020/QTZ6021/ E6026/E6020B/C6018/QTZ6023(市场租赁价格：4-4.5万元/月)
最大起重量：10-12T；起升高度（固定/行走/附着）51.7M/56.5M/195M；最大臂长/最大起重量60M/2.0T(2.0T/2.1T/2.6T/2.0T/1.8T/2.3T)。

ST6014/5型(QTZ6015)QTZ160/MC180/QTZ125(6016)TC6010型、QTZ6013型、TC6013型、QTZ6016型(市场租赁价格：3.2-4.5万元/月)
最大起重量：10T；起升高度（固定）61M；最大臂长/最大起重量60M/1.4T/1.5T.

内爬塔：(市场租赁价格：3.6-7.3万元/月)
7050型，K50/50型、MC320型、QTP5512型、QTP5015型、MC120型

TC5613型(QTZ5616/TC5610P/QTZ80)(市场租赁价格：2.5-3.5万元/月)
最大起重量：8T；起升高度（固定/附着）46M/150M；最大臂长/最大起重量56M/1.3T(1.6/1.0/1.5).

JL150型(市场租赁价格：3-4万元/月)
最大起重量：10T；起升高度（固定/行走/附着）45M50M/189M；最大臂长/最大起重量55M/2.0T.

QTZ5515/5518 型(NTP5515/TC5518/FG5518/S5519/QTZ80F(G)/QTZ800(C))(市场租赁价格：2.8-3.3万元/月)
最大起重量：6T；起升高度（固定/附着）44M/176M；最大臂长/最大起重量55M/1.2T(1.3T/1.4/1.5/1.8).

MC120型(市场租赁价格：3-3.6万元/月)
最大起重量：6T；起升高度（固定/行走/内爬）47M/47.9M/40.5M；最大臂长/最大起重量55M/1.6T.

G25/15型(市场租赁价格：3.5-4万元/月)
最大起重量：10T；起升高度（固定/行走/内爬）44.8M/49.4M/43.3M（1.6米截面）、59.8M/61.6M/53.6M（2米截面）；最大臂长/最大起重量55M/1.5T

QTZ5510-14型(市场租赁价格：2.6-3.4万元/月)
最大起重量：6T；起升高度（固定/行走/内爬）44M/44M/176M；最大臂长/最大起重量55M/1.4T.

F0/23B（C）型(市场租赁价格：3.5-4万元/月)
最大起重量：10T；起升高度（固定/行走/附着/内爬）59.8M/61.6M/203.8M/53.6M；最大臂长/最大起重量50M/2.3T.

QTZ125型(QTZ/TC5023)(市场租赁价格：2.8-3.5万元/月)
最大起重量：8T；起升高度（固定/行走/附着）44M/50M/161M；最大臂长/最大起重量50M/2.0T(2.3T).

QTZ/TC100型(市场租赁价格：2.5-2.9万元/月)
最大起重量：8T；起升高度（固定/附着）50M/140M；最大臂长/最大起重量50M/1.6T.

QTZ/TC/C5013型(5015/5016/5018/MC80A)(市场租赁价格：2.1-2.8万元/月)
最大起重量：8T；起升高度（固定/附着）40M/140M；最大臂长/最大起重量50M/1.3T(1.5T/1.6T/1.8T).

QTZ63/630型(市场租赁价格：2-2.6万元/月)
最大起重量：6T；起升高度（固定/附着）40M/120M；最大臂长/最大起重量50M/1.3T.

QTZ40型(市场租赁价格：1.9-2.2万元/月)
最大起重量：3T；起升高度30M；最大臂长/最大起重量40(46.7)M/0.8T.

动臂式QTD480/NTP900/QTZ200(市场租赁价格：12-15万元/月)
最大起重量：32T；起升高度800M；最大臂长/最大起重量50M/7.2T.

屋面吊：BX-2420;BX-3020;WQ6;WQ16.
参考资料：中国设备租赁网
回答时间：2010-9-13 16:57 |

商品名称：金魁塔吊QTZ31.5
商品编号：10270155
商品型号：QTZ31.5
商品所在地：山东 济南
QTZ31.5塔机概述
QTZ31.5系列塔机有4206.3808两种型号，可满足不同用户的需求，欢迎来电咨询。
QTZ31.5塔机优点
三大机构性能卓越，提高工作效率；钢结构稳定，不锈钢配电箱，提高塔机安全性及使用寿命；机器人焊接，抛丸除锈，工艺先进，保证产品质量；名牌产品，售后有保障；产品性价比最高，为客户带去更多实惠。
QTZ31.5塔式起重机主要参数表
QTZ31.5A（4206）
QTZ31.5B(3808)

额定起重力矩
KN.m
315
315
最大额定起重量
t
3
3
最大幅度额定起重量
t
0.66
0.731
最大工作幅度
m
42
38.6
独立起升高度
m
31
31
附着起升高度
m
91
91
工作温度
℃
-20℃--+40℃
工作电压
v
380V± 5%
最大工作风压
N/m2
250
主要受力结构件参数
结构件
规格
起重臂上下弦
∠75×6 及∠75×5角钢扣方
标准节截面
mm
1500X1500×2200
标准节主肢
mm
∠140×10
机构特性
名称
功率（KW）
速度
起升机构
15//15/4
55/27.5/8.35    m/min
回转机构
5.5
   0.734     r/min
变幅机构
2.2/1.5
 38.6/25.2    m/min

群吊布置需要注意的问题
   在群体建筑施工中有时会遇到必须综合考虑群吊布置方案，以保证各塔吊同时作业时，相互间不受到阻碍（如刮碰），塔吊回转范围与相邻建筑不能冲突，以保证作业安全。这些问题应该在选择塔吊方案时予以注意。通常需要注意的要点如下：
    1、确定群体建筑物的各单体平面定位尺寸、群体建筑间平面定位尺寸无误。
    2、准确了解各单体建筑高度
    3、通过各单体平面尺寸初步确定吊车的回转半径，以决定吊臂长度；初步选定吊车位置。
    4、根据群体建筑间平面定位尺寸，判断塔吊回转范围与相邻建筑是否冲突（应考虑相邻建筑架子宽度、安全间隙），如有刮碰可能，应调整吊臂长度或调整吊车位置。再复核调整塔吊回转范围后，是否有吊装死角及影响施工的程度。
    5、一个单体建筑塔吊位置确定后，根据第三条初步选定吊车位置。仍根据前述办法确定塔吊回转范围与相邻建筑是否冲突，并进行调整。同时根据以上原则复核判断相邻塔吊之间是否有相互刮碰的可能。如有，应综合考虑吊机位置调整或塔机吊臂长度调整。
    6、以上步骤可初步选定塔机位置。
    7、塔吊之间以及塔机与建筑之间的避让处理原则：
    7.1当塔吊回转范围与相邻建筑冲突，又不能改变吊臂长度时，应根据相邻吊机位置限定盖塔吊的回转方向及覆盖区域。当限定盖塔吊的回转方向与相邻塔吊回转方向及覆盖区域又重叠时，应复核判断相邻塔吊之间是否有相互刮碰的可能。如有，则应采取调整塔吊高度的措施（但这样有可能高于塔吊独立高度，需增加附着等措施，导致安装费用增加）。即一高一低。
    7.2 高低吊布置时，塔吊安装标高差（不是高度差）应保持不少于3节，7.5米高。
    以上的前提是必须对所选用的吊机型号、全性能参数等有充分详实的了解，因为同类型号吊机厂家不同，吊臂长度调整尺寸等也不一样。

塔吊基础平面图
