电工技术基础试题及答案.doc

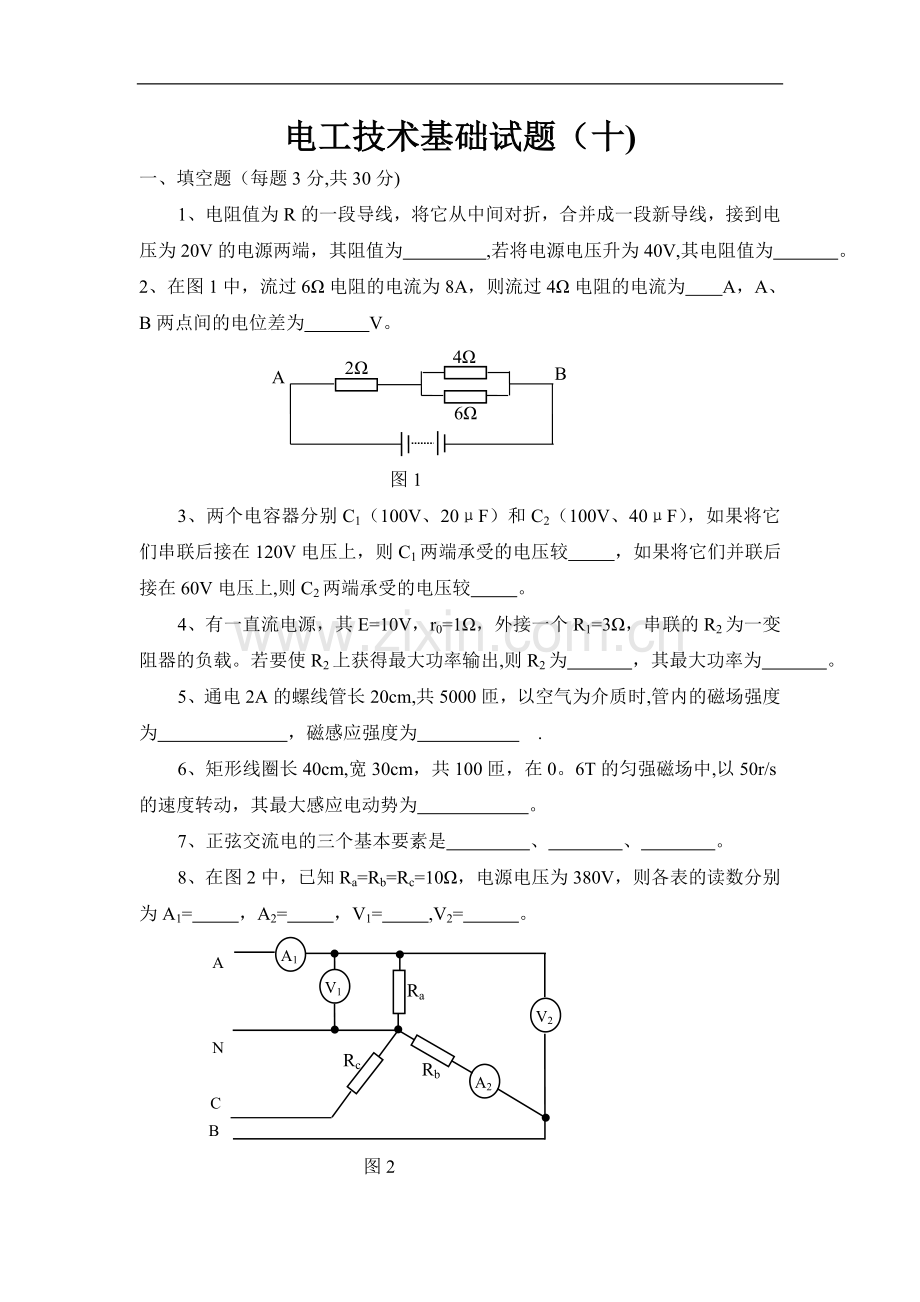

电工技术基础试题（十)
一、填空题（每题3分,共30分)
1、电阻值为R的一段导线，将它从中间对折，合并成一段新导线，接到电压为20V的电源两端，其阻值为 ,若将电源电压升为40V,其电阻值为 。
2、在图1中，流过6Ω电阻的电流为8A，则流过4Ω电阻的电流为 A，A、B两点间的电位差为 V。
6Ω

4Ω

2Ω
A
B

图1
3、两个电容器分别C1（100V、20μF）和C2（100V、40μF），如果将它们串联后接在120V电压上，则C1两端承受的电压较 ，如果将它们并联后接在60V电压上,则C2两端承受的电压较 。
4、有一直流电源，其E=10V，r0=1Ω，外接一个R1=3Ω，串联的R2为一变阻器的负载。若要使R2上获得最大功率输出,则R2为 ，其最大功率为 。
5、通电2A的螺线管长20cm,共5000匝，以空气为介质时,管内的磁场强度为 ，磁感应强度为 .
6、矩形线圈长40cm,宽30cm，共100匝，在0。6T的匀强磁场中,以50r/s的速度转动，其最大感应电动势为 。
7、正弦交流电的三个基本要素是 、 、 。
8、在图2中，已知Ra=Rb=Rc=10Ω，电源电压为380V，则各表的读数分别为A1= ，A2= ，V1= ,V2= 。
V2
V1
A1
A2
A
B
C
N
Ra
Rb
Rc

图2

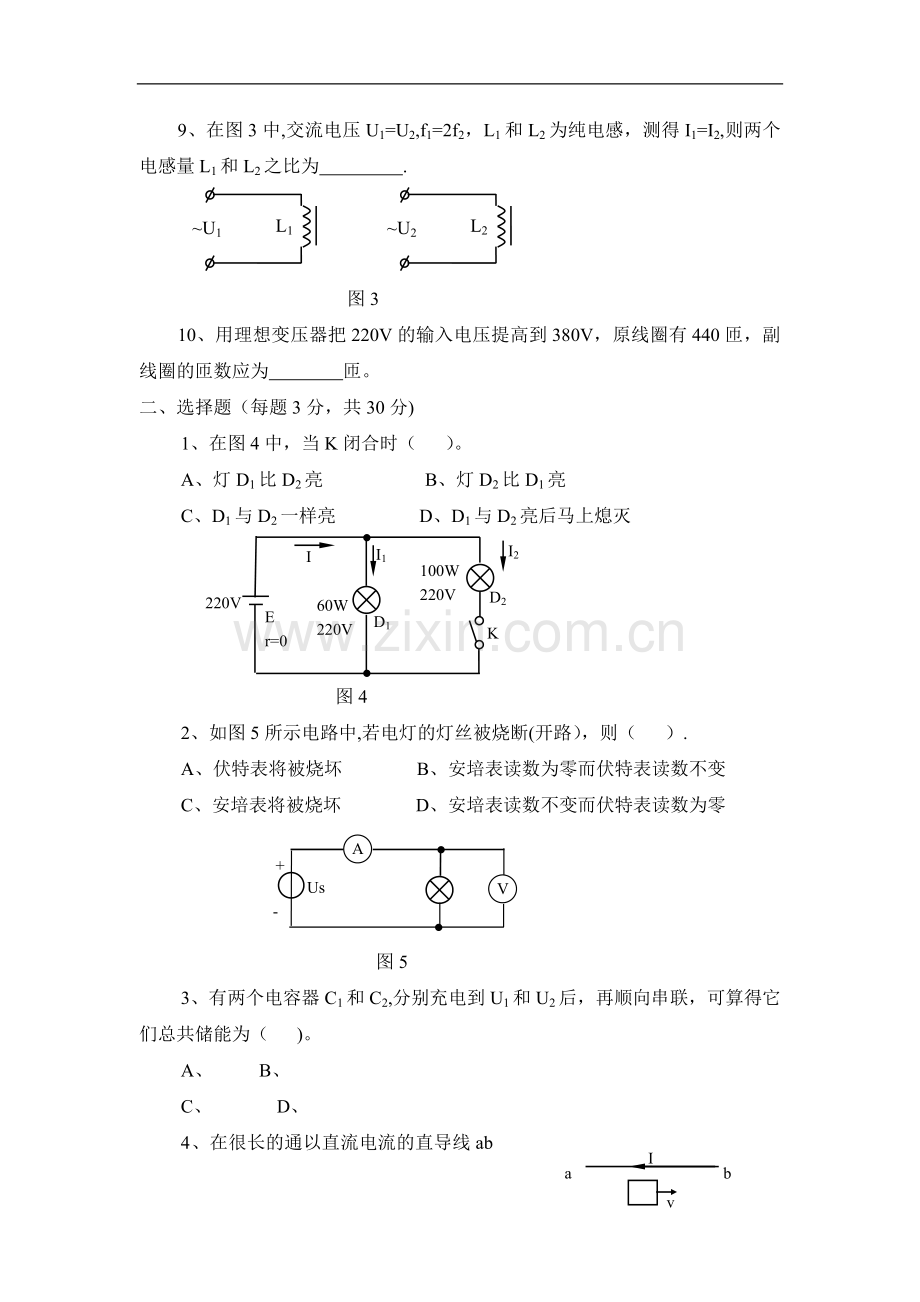

9、在图3中,交流电压U1=U2,f1=2f2，L1和L2为纯电感，测得I1=I2,则两个电感量L1和L2之比为 .
~U1
L1
~U2
L2

图3
10、用理想变压器把220V的输入电压提高到380V，原线圈有440匝，副线圈的匝数应为 匝。
二、选择题（每题3分，共30分)
1、在图4中，当K闭合时（ ）。
A、灯D1比D2亮 B、灯D2比D1亮
C、D1与D2一样亮 D、D1与D2亮后马上熄灭
220V
60W
220V
100W
220V
I2
K
I1
I
D1
D2
E
r=0

图4
2、如图5所示电路中,若电灯的灯丝被烧断(开路），则（ ）.
A、伏特表将被烧坏 B、安培表读数为零而伏特表读数不变
C、安培表将被烧坏 D、安培表读数不变而伏特表读数为零

A

V
Us
+
-

图5
3、有两个电容器C1和C2,分别充电到U1和U2后，再顺向串联，可算得它们总共储能为（ )。
A、 B、
C、 D、
a
b
I
v
4、在很长的通以直流电流的直导线ab旁有一闭合的矩形线框，如图6所示,当线框平动时，则（ )。
图6
A、有感应电流，但无法确定方向 B、无感应电流
C、产生顺时针方向的感应电流 D、产生逆时针方向的感应电流
5、有一电容器和一铁芯线圈各串联一相同规格的灯泡，并联接在直流电源上,当电源接通瞬间（ )。
A、电容器支路的灯泡先亮 B、铁芯线圈支路的灯泡先亮
C、两灯同时亮 D、两灯都不亮
6、当一条形磁铁在自由下落过程中，穿过一闭合螺线管瞬间的加速度（ ）.
A、等于当地的重力加速度g B、大于当地的重力加速度g
C、小于当地的重力加速度g D、上述三种情况都可能存在
7、楞次定律说明：感生磁通永远是( ）的变化.
A、帮助线圈内原磁通 B、阻碍线圈内原磁通
C、帮助线圈内原电流 D、阻碍线圈内原电流
8、四根光滑的金属导线呈“井”字形水平放置如图7所示,将一条形磁铁的某端插入、拔出“井口”时，四根金属导线将会（ ）。
A、收拢 B、散开
C、不动 D、不确定
图
9、将一只电感线圈与一个小灯泡串接在某一交流电路中，如果激励源的工作频率升高，则会导致( ）.
A、灯泡变亮 B、灯泡变暗 C、电感变大 D、感抗变小
10、设电阻R,电感L，电容C元件若干个，它们的阻抗值都相同,均为10Ω,如何选择元件与连接方式，才能获得8Ω的阻抗。（ )。
A、R、L串联 B、R、L、C串联
C、L、C并联 D、L、C串联
三、分析计算题（每题10分,共40分）
1、如图8所示电路，已知E=220V，内阻r0=0.2Ω,负载R1=10Ω,负载R2=6.67Ω，线路电阻RL=0.1Ω，试求：负载电阻R2并联前后：①电路中电流I；②电路端电压和负载端电压U2;③负载功率P0,当负载增大时，总的负载电阻、线路中电流、负载功率、电源端和负载端的电压是如何变化的？
I

E
R0
RL
RL
R1
R2
+
-
+
-
+
-
U1
U2

图8
2、已知图9电路中R1=R2=R4=5Ω，R3=RL=10Ω，E=12V，试用戴维南定理求IL。
R1
R3
R4
E
R2
RL
a
b

图9
3、如图10所示,C1=6μF，C2=4μF，在C1上并联一个电容器C3，欲使B点电位为450V,试问C3的电容量应为多少?
C1
C3
C2
A
500V
B
G

图10
4、如图所示，匀强磁场的磁感应强度为0.1T，导线长度L为40cm，向右匀速运动的速度V为5m/s,整个线筐的电阻R为0.5Ω，求:
G
••• • • • • • • • ••
• • • • • • • • ••
• • • • • • • • ••
• • • • • • • • ••
• • • • • • • • ••
a
• • • • • • • • ••
a'
• • • • • • • • ••
b
• • • • • • • • ••
b'
• • • • • • • • ••
c
• • • • • • • • ••
d
• • • • • • • • ••
B
• • • • • • • • ••
v
• • • • • • • • ••
①感应电动势的大小；
②感生电流的大小和方向；
③使导线向右匀速运动所需的外力;
④外力作功的功率；
⑤感应电流的功率。
电工技术基础试题(十）
参考答案
一、填空题
1、、； 2、12、88； 3、大、大； 4、4Ω、6.25W；
5、5×104A/m、0.0628T； 6、2260。8V 7、最大值、频率、初相位；
8、22A、22A、220V、380V; 9、1∶2； 10、760
二、选择题：
1、B 2、B 3、C 4、B 5、A 6、C 7、B 8、B 9、B 10、C
三、计算题：
1、I前=21.2A，U1前=216V，U2前=212V,P前=4。49KW，
I后=51A，U1后=210V，U2后=210V，P后=10KW，
负载增大时,电路总电阻减小，线路中电流增大,负载功率增大，电源端电压及负载端电压均下降。
2、0。127A,方向由a→b;
3、30μF；
4、0。2V，0。4A、 abcd方向，0.016N，0。08W，0.08W；
