热量表的通用技术要求.doc

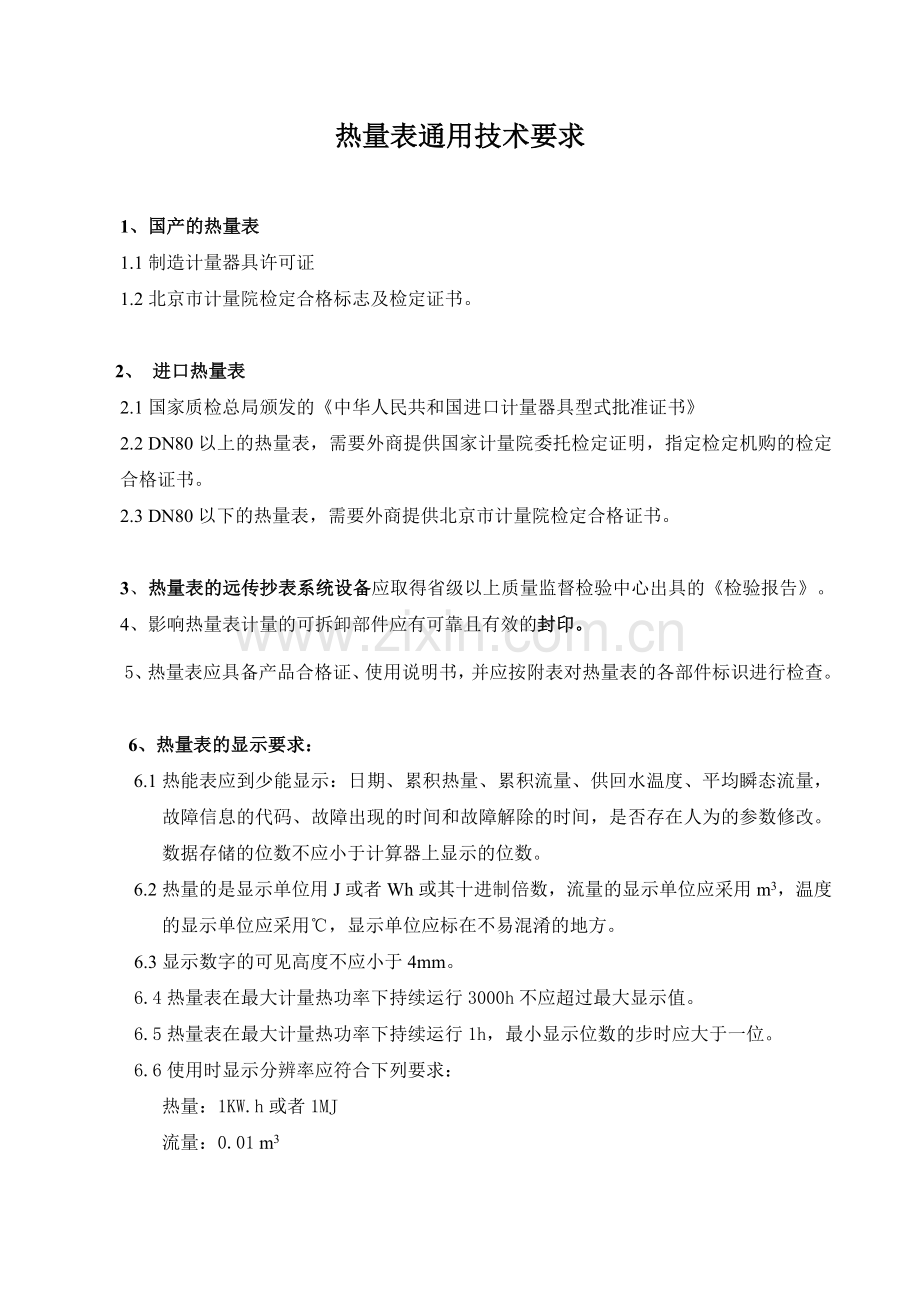

热量表通用技术要求

1、国产的热量表
1.1制造计量器具许可证
1.2北京市计量院检定合格标志及检定证书。

2、 进口热量表
2.1国家质检总局颁发的《中华人民共和国进口计量器具型式批准证书》
2.2 DN80以上的热量表，需要外商提供国家计量院委托检定证明，指定检定机购的检定合格证书。
2.3 DN80以下的热量表，需要外商提供北京市计量院检定合格证书。

3、热量表的远传抄表系统设备应取得省级以上质量监督检验中心出具的《检验报告》。
4、影响热量表计量的可拆卸部件应有可靠且有效的封印。
5、热量表应具备产品合格证、使用说明书，并应按附表对热量表的各部件标识进行检查。

6、热量表的显示要求：
6.1热能表应到少能显示：日期、累积热量、累积流量、供回水温度、平均瞬态流量，故障信息的代码、故障出现的时间和故障解除的时间，是否存在人为的参数修改。数据存储的位数不应小于计算器上显示的位数。
6.2热量的是显示单位用J或者Wh或其十进制倍数，流量的显示单位应采用m3，温度的显示单位应采用℃，显示单位应标在不易混淆的地方。
6.3显示数字的可见高度不应小于4mm。
6.4热量表在最大计量热功率下持续运行3000h不应超过最大显示值。
6.5热量表在最大计量热功率下持续运行1h，最小显示位数的步时应大于一位。
6.6使用时显示分辨率应符合下列要求：
热量：1KW.h或者1MJ
流量：0.01 m3
温度：0.1℃

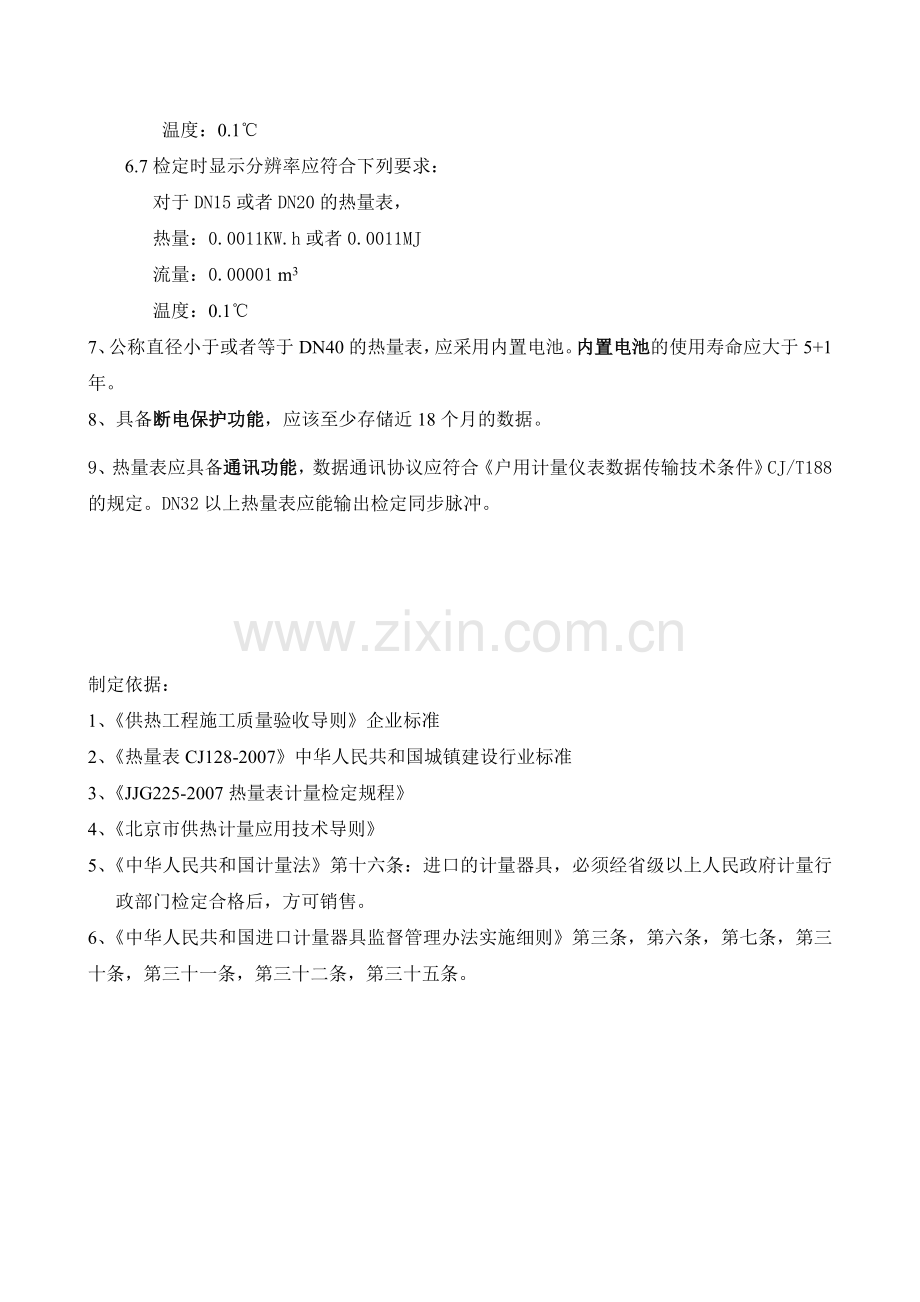

6.7检定时显示分辨率应符合下列要求：
对于DN15或者DN20的热量表，
热量：0.0011KW.h或者0.0011MJ
流量：0.00001 m3
温度：0.1℃
7、公称直径小于或者等于DN40的热量表，应采用内置电池。内置电池的使用寿命应大于5+1年。
8、具备断电保护功能，应该至少存储近18个月的数据。
9、热量表应具备通讯功能，数据通讯协议应符合《户用计量仪表数据传输技术条件》CJ/T188的规定。DN32以上热量表应能输出检定同步脉冲。

制定依据：
1、《供热工程施工质量验收导则》企业标准
2、《热量表CJ128-2007》中华人民共和国城镇建设行业标准
3、《JJG225-2007热量表计量检定规程》
4、《北京市供热计量应用技术导则》
5、《中华人民共和国计量法》第十六条：进口的计量器具，必须经省级以上人民政府计量行政部门检定合格后，方可销售。
6、《中华人民共和国进口计量器具监督管理办法实施细则》第三条，第六条，第七条，第三十条，第三十一条，第三十二条，第三十五条。

表1 热量表各部件标识要求
项目
热量表
流量传感器
计算器
温度传感器
生产商的名称
√
√
√
√
设备的名称/代码
√
√
√
√
准确度级别
√
√
√
√
流量范围
√
√
√

温度范围
√

√
√
温度差范围
√

√
√
使用条件要求（压力，持续温度，安装位置）
√
√

√
安装位置（供回水管）
√
√

(√)
流量方向指示
√
√

电压等级和电力供应安排
√

√

电池：制造年份，预期使用寿命
√

√

表2 热量表生产销售单位应提供的产品资料
资料项目
热量表
流量
传感器
温度
传感器
计算器
功能描述
√
√
√
√
外形尺寸
√
√
√
√
准确度等级
√
√
(√)
(√)
允许的电压和频率的变化
√

√
防护级别（电磁）
√

√
使用环境
√
√
√
√
使用条件：压力，永久和瞬时温度，安装位置
√
√
√

电负荷
√

√
流量传感器的压力损失
√
√

如果水流容量超过qs-值时，流量传感器的运转情况
√
√

温度传感器类型
√

√
√
通过温度传感器的最大测量电流
√

√

时间常数（用于50%的温度改变）

√

连接远传监控的数据
√

√
显示功能
√
(√)

√
计算器和瞬值设置的描述
√

√
产品材质
√
√
√

保修期
√
√
√
√
