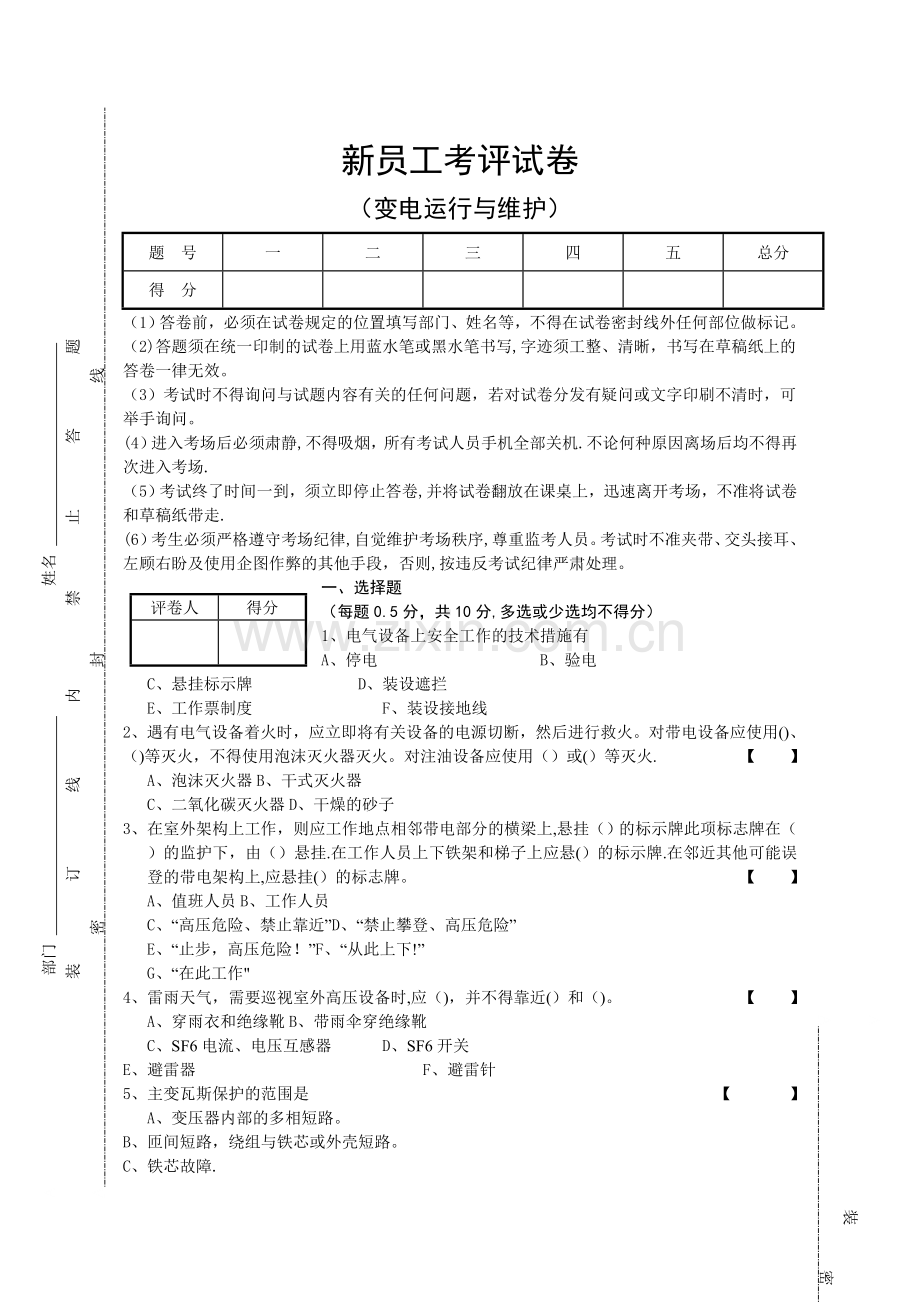

新员工考评试卷
（变电运行与维护）
题　号
一
二
三
四
五
总分
得　分

（1）答卷前，必须在试卷规定的位置填写部门、姓名等，不得在试卷密封线外任何部位做标记。
（2)答题须在统一印制的试卷上用蓝水笔或黑水笔书写,字迹须工整、清晰，书写在草稿纸上的答卷一律无效。
（3）考试时不得询问与试题内容有关的任何问题，若对试卷分发有疑问或文字印刷不清时，可举手询问。
(4）进入考场后必须肃静,不得吸烟，所有考试人员手机全部关机.不论何种原因离场后均不得再次进入考场.
（5）考试终了时间一到，须立即停止答卷,并将试卷翻放在课桌上，迅速离开考场，不准将试卷和草稿纸带走.
(6）考生必须严格遵守考场纪律,自觉维护考场秩序,尊重监考人员。考试时不准夹带、交头接耳、左顾右盼及使用企图作弊的其他手段，否则,按违反考试纪律严肃处理。
评卷人
得分

一、选择题
（每题0.5分，共10分,多选或少选均不得分）
1、电气设备上安全工作的技术措施有 【　　】
A、停电 B、验电
C、悬挂标示牌 D、装设遮拦
E、工作票制度 F、装设接地线
2、遇有电气设备着火时，应立即将有关设备的电源切断，然后进行救火。对带电设备应使用()、（)等灭火，不得使用泡沫灭火器灭火。对注油设备应使用（）或(）等灭火. 【　　】
A、泡沫灭火器B、干式灭火器
C、二氧化碳灭火器D、干燥的砂子
3、在室外架构上工作，则应工作地点相邻带电部分的横梁上,悬挂（）的标示牌此项标志牌在（）的监护下，由（）悬挂.在工作人员上下铁架和梯子上应悬(）的标示牌.在邻近其他可能误登的带电架构上,应悬挂(）的标志牌。 【　　】
A、值班人员B、工作人员
C、“高压危险、禁止靠近”D、“禁止攀登、高压危险”
E、“止步，高压危险！”F、“从此上下!”
G、“在此工作"
4、雷雨天气，需要巡视室外高压设备时,应（)，并不得靠近(）和（)。 【　　】
A、穿雨衣和绝缘靴B、带雨伞穿绝缘靴
A
装 订 线 内 禁 止 答 题
A 密 封 线
C、SF6电流、电压互感器 D、SF6开关
E、避雷器 F、避雷针
5、主变瓦斯保护的范围是 【 　　】
A、变压器内部的多相短路。
B、匝间短路，绕组与铁芯或外壳短路。
C、铁芯故障.
D、油面下降或漏油.
E、分接开关接触不良或导线焊接不牢固。
F、变压器外部短路.
6、捡财塘风电场升压站400V系统双电源供电的负荷有 【　 　】
A、直流系统B、电锅炉系统
C、消防系统 D、主变冷却器
7、由于隔离开关没有专门的灭弧装置,不能切断负荷电流及短路电流.因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作,以免造成严重的设备和人身事故.允许用隔离开关进行直接操作的设备有 【　 　】
A、电压互感器B、避雷器
C、励磁电流不超过规定值的空载变压器
D、电流不超过规定值的空载线路
8、直流系统的工作状态有 【　 　】
A、初充电状态B、浮充电状态
C、均衡充电状态D、放电状态
9、捡财塘风电场升压站监控系统间隔层设备主要包括 【 　　】
A、110kV线路测控 B、主变测控
C、35kV测控 D、10kV测控
E、公用测控 F、故障录波装置
10、捡财塘风电场升压站监控系统的主要监控对象有 【　 　】
A、主变压器B、110kV开关设备
C、110kV出线D、35kV母线及开关设备
E、所用配电系统 F、直流系统
11、可对35kV配电装置进行合闸操作的方式有 【　 　】
A、主控室操作员工作站B、保护室测控柜
C、35kV开关柜操作把手 D、保护合闸
12、只有发生(），零序电流才会出现。 【　 　】
A、相间故障 B、振荡
C、接地故障或非全相运行D、短路
13、互感器的主要作用是 【 　　】
A、提供电源 B、使二次设备与高压部分隔离
C、将一次回路的高电压和大电流变为二次回路标准的低电压
D、使测量仪表和保护装置标准化、小型化
14、捡财塘风电场小电流接地选线装置检测的线路有 【　 　】
A、35kV集电线路 B、35kV出线
C、10kV进线 D、10kV出线
E、400V系统进线 F、电锅炉供电线路
15、倒闸操作时，如隔离开关没合到位,允许用（）进行调整，但要加强监护. 【　 　】
A 部门 姓名
装 订 线 内 禁 止 答 题
A 密 封 线
A、绝缘杆B、绝缘手套
C、验电器D、干燥木棒
16、操作票上的操作项目包括检查项目，必须填写双重名称，即设备的 【　 　】
A、位置和编号B、名称和位置
C、名称和表计D、名称和编号
17、变压器出现（ ）情况时应立即停运 【　 　】
A、变压器内部声响很大,很不均匀，有爆炸声
B、防爆管或压力释放阀喷油
C、套管有严重的破损，放电现象或端头熔化
D、冷却风扇电源消失
E、变压器着火
18、正常运行时,电流互感器二次侧近似于，故障时出现 ;电压互感器二次侧近似于,故障时出现 。 【　 　】
A、开路 B、大电流
C、高电压 D、短路
19、变压器的油主要起和作用。【　 　】
A、绝缘 B、灭弧
C、冷却 D、循环
20、主变高压侧PT变比为，CT变比为 ,电量计算倍率为 . 【　 　】
A、600/5 B、2*300/5
C、110000/100 D、6.6
评卷人
得分

二、填空题
（每空0。25分，共10分)
1、主变压器的主要部件有：、、、、、、、、、、等.
2、捡财塘风电场升压站主变采用生产的型号为的变压器,其额定电压为，调压范围是,有载调压分接头档位共档.
3、捡财塘风电场升压站400V系统为接线方式，有个进线断路器，正常运行时，外来作为明备用,站用电负荷由供电，装置可实现两路电源间的自动切换。
4、直流系统由1面盘、2面及1组组成，并配置1台、1台、1套.
5、蒲福风力等级规定,10。8～13。8m/s风速为级风，4级风风速为～m/s。
A
装 订 线 内 禁 止 答 题
A 密 封 线
6、装设接地线应接，再接，拆除顺序相反.禁止用方法装设接地线。
7、高压设备发生接地时，室内不得接近故障点m以内，室外不得接近故障点m以内。进入上述范围人员必须穿,接触设备的外壳和架构时，应戴。
8、触电急救必须分秒必争，立即就地迅速用进行急救。胸外按压要以均匀速度进行，每分钟次左右，胸外按压与口对口（鼻)人工呼吸同时进行，其节奏为：单人抢救时，每按压次后吹气2次,反复进行。
评卷人
得分

三、画图题
（每小题5分，共10分，答题纸答题）
1、画出捡财塘风电场主接线图，标明各设备编号，简要说明电能传输路径。
2、画出捡财塘风电场直流系统图并简要说明各部分作用.
评卷人
得分

评卷人
得分

四、问答题
（共10题，50分,答题纸答题)
1、 主变压器的正常巡视项目有哪些？（5分）
2、变压器油位标上＋40℃，＋20℃,－30℃三条刻度线的含义是什么？(5分）
3、运行中的电气设备可分为哪几种状态?（5分）
4、叙述400V母线在正常运行方式失电的事故处理方法.(5分)
5、主变重瓦斯保护动作有何现象？分析重瓦斯保护动作原因，应如何处理？(5分）
6、直流正、负极接地对运行有什么危害？（5分)
7、说明正常运行情况下110kV财下线保护投入情况.(5分）
8、35KV配电室设备巡检方法和注意事项。（5分)
9、工作许可人的安全责任是什么？(5分）
10、倒闸操作必须严格遵守哪些原则?（5分）
评卷人
得分

评卷人
得分

五、操作票
(每小题10分,共20分）
1、 写出35kV捡风Ⅱ线停电操作票；
2、 写出1＃站用变检修后送电,接带400V 411M操作票;
A 部门 姓名
装 订 线 内 禁 止 答 题
A 密 封 线
（答题纸- ）
A
装 订 线 内 禁 止 答 题
A 密 封 线
（答题纸— ）
一、选择题
1、ABCDF
2、BCAD
3、EABFD
4、AEF
5、ABCDE
6、ACD
7、ABCD
8、ABCD
9、ABCDE
10、ABCDEF
11、ABC
12、C
13、BCD
14、ABCD
15、A
16、D
17、ABCE
18、ACBD
19、AC
20、CBD
二、填空题
1、铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计。
2、浙江三变科技有限公司，SFZ10—50000/110，121kV，121±8＊1。25％/35，17
3、单母线,2，10kV电源，35kV站用变压器，备自投
4、充电盘，馈电盘，蓄电池，微机型直流系统监控单元、微机型蓄电池巡检装置、微机型绝缘监测装置
5、6,5.5，7.9
6、接地端,导体端,缠绕
7、8，4,绝缘靴，绝缘手套
8、心肺复苏法，80，15
三、画图题
1、画图得3分，编号得1分，说明得1分
2、画图得4分，说明得1分
四、问答题
1、答：
l 变压器运行的音响是否正常；（0.5分)
l 油枕、套管的油位、油色正常，无渗漏油现象。（0.5分）
l 呼吸器的硅胶是否变色.（0。5分）
l 各侧套管有无破损，有无放电痕迹及其它异常现象;套管各引线接头接触良好，无发热现象。(0。5分)
l 瓦斯继电器充满油,无气体.（0。5分)
l 变压器测量表计应指示正确，无异常现象.（0。5分）
l 调压装置正常，指示正确，二次回路良好，驱潮电阻正常.（0。5分)
l 主变端子箱是否密封严密，是否干燥、干净;冷却装置运行是否正常。（0.5分)
l 上层油温表指示是否正确，有无异常情况;（0。5分）
l 本体及各附件有无渗、漏油;(0。5分）
2、答：
油位标上+40℃表示安装地点变压器在环境最高温度为+40℃时满载运行中油位的最高限额线，（1分）油位不得超过此线（1分）,+20℃表示年平均温度为+20℃时满载运行时的油位高度(1分）;-30℃表示环境为-30℃时空载变压器的最低油位线（1分)，不得低于此线，若油位过低，应加油。（1分）
3、答：
运行中的电气设备可分为四种状态:即运行状态、热备用状态、冷备用状态和检修状态。（1分)
l 运行状态是指电气设备的断路器、隔离开关都在合闸位置；(1分）
l 热备用状态是指设备只断开了断路器而隔离开关仍在合闸位置;(1分)
l 冷备用状态是指设备的断路器、隔离开关都在分闸位置；（1分)
l 检修状态是指设备所有的断路器、隔离开关已断开，并完成了装设地线、悬挂标示牌、设置临时遮栏等安全技术措施.（1分）
4、答：
400V母线失电后,必须首先判断失电原因,再针对不同原因进行处理。
1. 检查保护动作情况：（1分)
1) 检查监控有为保护动作告警信号,如有根据保护动作情况查找故障，找到故障后采取措施进行隔离，恢复400V母线送电;
2) 检查1＃站用变保护装置动作情况,如动作根据保护动作类型判断故障原因并查找故障和处理，必要时隔离1＃站用变；
2. 查断路器动作情况：（1分）
1) 检查3515断路器、4011断路器是否跳闸;4012断路器是否合闸；
3. 检查自动装置动作情况：(1分）
1) 检查站用系统备自投装置是否动作和成功；
4. 就地检查:（1分）
1) 就地检查1＃站用变是否有冒烟、绝缘焦味和短路、放电等故障现象，如果变压器着火，在确认高压侧开关3515开关断开的情况下进行灭火;如发现有上诉现象,对变压进行隔离,检查400V母线确无故障后由2＃站用变恢复400V系统正常运行。
2) 检查4011断路器本体保护动作情况,根据保护动作情况查找故障；
3) 检查400V母线是否失电，若400V母线因备自投动作成功带电运行,检查400V母线上所用负荷是否运行正常；
4) 若400V母线失电，检查备自投是否动作，未动作，查找未动作原因，并检查400V母线有无故障迹象,如未发现明显故障迹象，在断开400V母线所有负荷开关的情况下,对400V母线试送一次，试送成功，则逐个试送各负荷开关，恢复站用系统供电；试送不成功,隔离400V母线，查找故障原因并进行处理；
5) 若备自投动作不成功，检查4012断路器保护是否动作,若动作,初步判断为400V母线及以下设备故障，断开母线所用负荷，全面检查各路负荷有无故障；
5. 若监控和保护装置均未有保护动作信息,检查站用变、高低压侧开关及母线有无故障痕迹，若无,对400V母线试送一次，若不成功，全面查找故障原因,如全面检查均未发现任何故障,则可能是开关偷跳或设备质量问题。（1分）
5、答：
现象：（1)主变保护报警，跳闸出口动作;
（2）110kV1101开关、35kV3501开关跳闸；
（3)严重时主变释压器动作，主变喷油。(1分）
动作原因：(1）变压器内部的多相短路.
（2）匝间短路,绕组与铁芯或与外壳短路。
(3)铁芯故障。
（4）油面下降或漏油。
（5）分接开关接触不良或导线焊接不牢固。(2分）
处理方法：（1)收集瓦斯继电器内的气体做色谱分析，如无气体，应检查二次回路和瓦斯继电器的接线柱及引线接线是否良好;
(2）检查油位、油温、油色有无变化；
(3）检查释压器是否动作喷油；
（4）检查变压器外壳有无变形，焊缝是否开裂喷油；
（5）如果经检查未发现任何异常，而确系因二次回路故障引起误动作时，可在差动保护及过流保护投入的情况下将重瓦斯保护退出,试送变压器并加强监视；
（6）在瓦斯保护的动作原因未查清前，不得合闸送电。(2分）
6、答:直流正极接地有造成保护误动作的可能,(1分)因为一般跳闸线圈(如出口中间线圈和跳闸线圈等）均接负极电源，若这些回路再发生接地或绝缘不良就会引起保护误动作，(2分）直流负极接地与正极接地同一道理，如回路中再有一点接地,就会造成保护拒绝动作（越级扩大事故），因为两点接地将跳闸或合闸回路短路，这时可能烧坏继电器接点。（2分）
7、答:1112财下线保护实际投运情况：
(1) 光线纵差保护：分相电流差动和零序电流差动投入；（0.5分）
CT断线闭锁光纤纵差保护投入；（0。5分)
(2) 距离保护:相间距离Ⅰ、Ⅱ、Ⅲ投入；（0.5分）
过流Ⅱ段保护投入；（0.5分)
PT断线过流保护投入;（0。5分）
PT断线闭锁距离投入；（0。5分）
(3) 重合闸：重合闸为检无压三相一次后加速,(0。5分）
开关偷跳重合；（0.5分)
瞬时加速Ⅱ段投入；(0。5分)
8、答：35KV配电室设备巡检方法和注意事项；
答:巡视时,必须充分调动自己的感官感知巡视设备和环境的有无异常，采用看、听、嗅、摸的方法仔细对设备进行全方位的巡视判断。（0。5分）
1) 嗅：嗅一嗅配电室有无绝缘焦味或其他异味；（0。5分）
2) 听：听一听配电室有无异音和振动；（0.5分)
3) 看：先从整体查看有无冒烟、着火和其他影响设备运行的杂物；（0。5分)
通过上述巡视后再对配电室设备逐个仔细检查，判断运行状态是否正常，参数显示是否在正常范围内，查看有无故障报警、闪络放电痕迹、异音异味和异常振动等;
4) 摸：对电机等设备,在巡视过程中可通过触摸设备外表温度的方法判断温度是否正常,触摸时应采用手背面去接触设备,不能用手心面；（0。5分）配电室设备在巡回过程中尽可能避免接触设备并保持安全距离,除查看运行参数外，禁止操作和接触设备！(0。5分）
5) 检查配电室有无渗漏水、有无异物和小动物出现痕迹;（0.5分)
6) 检查配电室工器具柜工具齐全,无遗失和损坏；（0.5分）
7) 在巡视过程中发现异常,应立即汇报当值值长,在未得到命令之前，不得自行处理；(0。5分）
8) 进出配电室必须将门窗关闭上锁。（0.5分）
9、答：工作许可人的安全责任是什么？
（1）负责审查工作票所列安全措施是否正确完备，是否符合现场条件；（1分)
（2）工作现场布置的安全措施是否完善;（1分)
（3）负责检查停电设备有无突然来电的危险；(1分）
（4）对工作票中所内容即使发生很小疑问，也必须各工作票答发人询问清楚，必要时应要求作详细补充。（2分）
10、答:倒闸操作必须严格遵守下列基本原则：
l 绝对禁止带负荷拉、合隔离开关（刀闸）,停、送电只能用断路器（开关）接通或断开负荷电流（路).（1分）
l 停电拉闸操作须按照断路器〉〉〉〉负荷侧隔离开关〉〉〉>母线侧隔离开关的顺序依次操作；送电合闸操作应按照与上述相反的顺序进行。（1分）
l 利用等电位原理,可以用隔离开关拉、合无阻抗的并联支路.（1分）
l 隔离开关只能按规定接通或断开小电流电路：如避雷器电路;电压互感器电路；一定电压等级一定长度的空载线路；一定电压等级、一定容量的空载变压器。但上述操作必须严格按现场操作规程的规定执行。现场除严格按操作规程实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁、机械闭锁或电脑钥匙。（2分）
五、操作票
1、答:
1得令；
2模拟操作，核对35kV捡风Ⅱ线设备名称编号无误；
3查35kV 351M母线运行正常;
4查1#箱变高低压侧开关确已断开；
5查2#箱变高低压侧开关确已断开;
6查3＃箱变高低压侧开关确已断开;
7查4＃箱变高低压侧开关确已断开；
8查5#箱变高低压侧开关确已断开；
9查6＃箱变高低压侧开关确已断开;
10查7#箱变高低压侧开关确已断开;
11查8#箱变高低压侧开关确已断开；
12查9＃箱变高低压侧开关确已断开;
13查18＃箱变高低压侧开关确已断开;
14查35kV捡风Ⅱ线3512开关负荷电流为零；
15断开35kV捡风Ⅱ线3512开关;
16查35kV捡风Ⅱ线3512开关变位正常；
17断开35kV捡风Ⅱ线3512开关计量电源开关1ZK；
18断开35kV捡风Ⅱ线3512开关储能电源开关2ZK；
19将35kV捡风Ⅱ线3512开关拉至试验位置;
20取下35kV捡风Ⅱ线3512开关二次插头;
21将35kV捡风Ⅱ线3512开关远方/就地切换开关切至就地位置;
22将35kV捡风Ⅱ线3512开关储能开关切至手动位置；
23释放35kV捡风Ⅱ线3512进线开关能量；
24查上述操作无误；
25汇报值长：35kV捡风Ⅱ线停电操作完毕。
2、答:
1得令;
2模拟操作，核对#1站用变11B及400V 411M母线设备名称编号无误；
3查＃1站用变11B安装、调试工作全部结束，工作票已收回,临时安全措施全部拆除；
4查#1站用变11B保护测控装置安装、调试工作全部结束，工作票已收回,所作安全措施全部拆除;
5查＃1站用变11B高压侧3515开关柜接地刀闸确已拉开；
6查＃1站用变11B高压侧3515开关在检修位置;
7查35kV 351M母线运行正常；
8查400V 411M母线由#2站用变12B接带运行正常；
9查#1站用变11B测控及保护柜完好、符合送电条件;
10查＃1站用变11B保护压板投退符合规定；
11查＃1站用变低压侧4011开关在断开位；
12查＃1站用变低压侧4011开关控制把手在“切除”位置；
13将＃1站用变低压侧4011开关送至工作位置；
14退出400V 411M母线备自投自动合闸压板LP1；
15退出400V 411M母线备自投自动跳闸压板LP2；
16投入＃1站用变11B高压侧联跳低压侧压板LP3；
19查＃1站用变11B高压侧3515开关各部完好，符合送电条件；
20查#1站用变11B高压侧3515开关确断；
21查＃1站用变11B高压侧3515开关未储能；
22将＃1站用变11B高压侧3515开关送至试验位置；
23插上＃1站用变11B高压侧3515开二次插头；
24将＃1站用变11B高压侧3515开关摇至工作位置；
25合上＃1站用变11B高压侧3515开关计量电源开关1ZK;
26合上#1站用变11B高压侧3515开关储能电源开关2ZK；
27装上交流电压计量回路保险RDx3；
28查＃1站用变11B高压侧3515开关智能显控装置带电正常;
29将＃1站用变11B高压侧3515开关储能开关切至自动位置；
30查#1站用变11B高压侧3515开关储能正常，储能黄灯亮;
31将＃1站用变11B高压侧3515开关操作把手切至“远控”位置;
32合上#1站用变11B高压侧3515开关;
33查＃1站用变11B高压侧3515开关指示变位；
34查#1站用变11B保护测控装置保护和参数正确；
35查＃1站用变11B高压侧3515开关合闸指示正确;
36查＃1站用变11B高压侧3515开关智能显示装置参数显示正确；
37查#1站用变11B充电运行正常；
39合上#1站用变低压侧4011开关通讯模拟量回路电源开关1QA；
40合上#1站用变低压侧4011开关控制电源回路开关3QA;
41装上多功能数显表电压回路保险FU1、FU2、FU3;
42切除400V 411M母线上所带全部负荷;
43查400V 411M母线上所带负荷全部在“分闸”位置；
44断开#2站用变12B低压侧4012开关；
45查#2站用变12B低压侧4012开关指示变位;
46查＃2站用变12B低压侧4012开关确已分闸；
47验明400V 411M母线确无电压；
48将#2站用变12B低压侧4012开关控制把手切至“切除”位置；
49断开＃2站用变12B低压侧4012开关通讯模拟量回路电源开关1QA;
50断开#2站用变12B低压侧4012开关控制电源回路开关3QA;
51合上＃1站用变11B低压侧4011开关；
52查＃1站用变11B低压侧4011开关指示变位；
53查＃1站用变11B低压侧4011开关确已合闸；
54查400V 411M母线充电正常；
55查400V 411M母线电压正常;
56送上400V 411M所切负荷电源。
57查上述操作无误；
58汇报值长：＃1站用变11B已送电,11B接带400V 411M母线操作完毕。
