山西和顺正邦煤业有限公司
高压操作柜更换期间主扇切换
安全措施
二〇一二年五月二十二日
目 录
第一章概述4
一、作业计划4
二、人员安排4
三、主要影响范围4
第二章作业方案5
一、准备工作5
二、工艺工序5
第三章危险源辨识8
第四章安全技术措施10
第五章学习签字表11
高压操作柜更换期间主扇切换安全措施

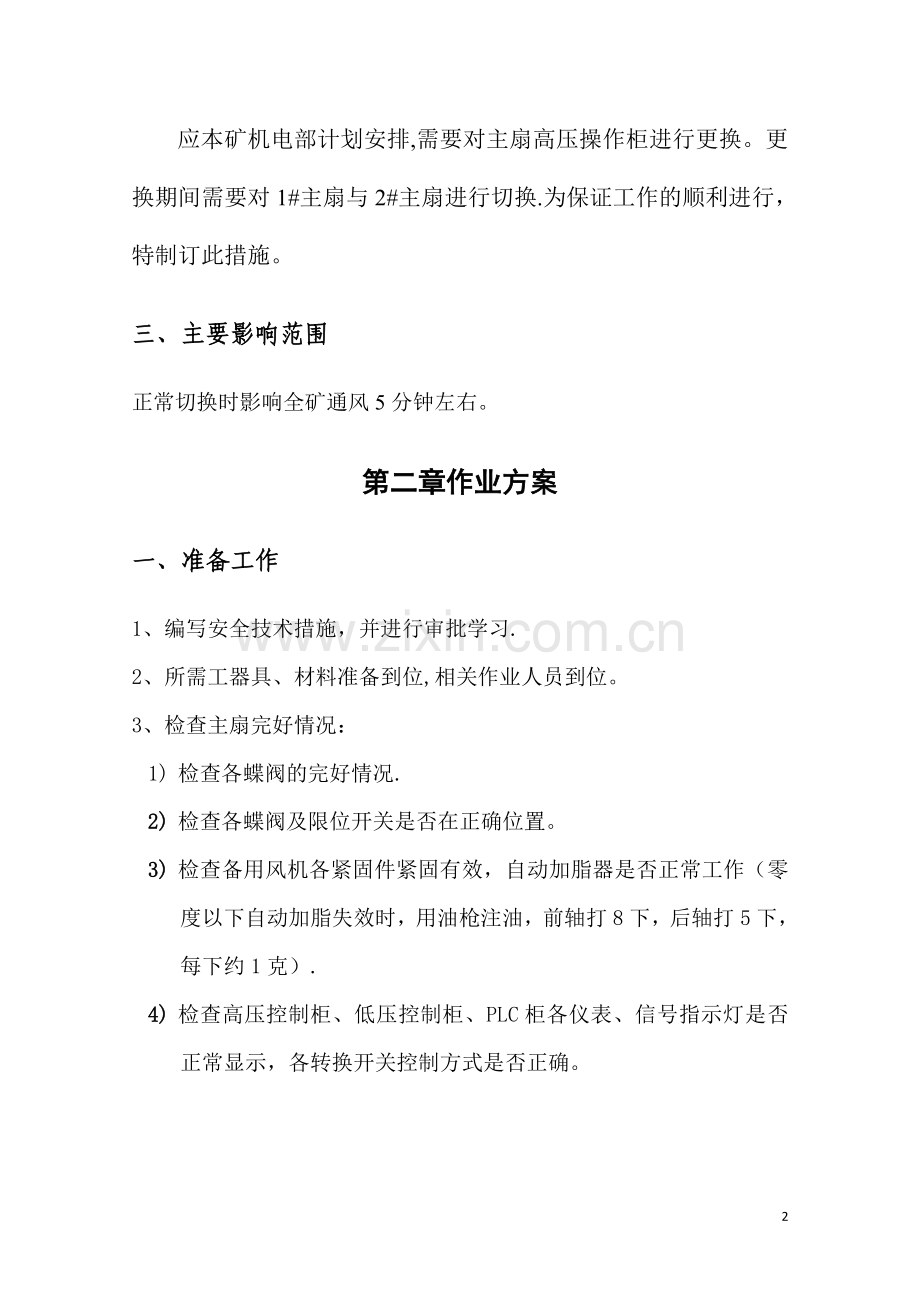

应本矿机电部计划安排,需要对主扇高压操作柜进行更换。更换期间需要对1#主扇与2#主扇进行切换.为保证工作的顺利进行，特制订此措施。
三、主要影响范围
正常切换时影响全矿通风5分钟左右。
第二章作业方案
一、准备工作
1、编写安全技术措施，并进行审批学习.
2、所需工器具、材料准备到位,相关作业人员到位。
3、检查主扇完好情况：
1) 检查各蝶阀的完好情况.
2) 检查各蝶阀及限位开关是否在正确位置。
3) 检查备用风机各紧固件紧固有效，自动加脂器是否正常工作（零度以下自动加脂失效时，用油枪注油，前轴打8下，后轴打5下，每下约1克）.
4) 检查高压控制柜、低压控制柜、PLC柜各仪表、信号指示灯是否正常显示，各转换开关控制方式是否正确。
二、工艺工序
正常情况下首先选择集控远控方式进行风机切换，当集控远控方式切换失败后，立即选择柜控控制方式进行切换操作.
Ⅱ。柜控方式切换
1． 运行风机停机：
1）申请调度室集控操作员将蝶阀风门控制的“远控就地选择"按钮切换为就地控制方式。或在PLC柜画面中按下蝶阀风门控制的“远控就地选择”按钮切换风门操作为就地控制方式.
2）将主要通风机主、副电机高压柜控制方式旋扭 “自动/手动"置“手动”位置。
3）停风机时按照“先副后主”的顺序，带好绝缘用具分别按下1号风机的副电机高压控制柜G28柜和主电机高压控制柜G27柜“分闸”按钮，则1号风机停止运行.
2.备用风机启动：
1) 在蝶阀风门地点,按下2号风机对应蝶阀风门开关“开"按钮,蝶阀风门电机启动，当2号蝶阀风门开启到位后，及时关闭1号蝶阀风门（注：当按下按钮风门不能正常运行，应立即启动应急预案，使用手摇柄进行相应操作）。
2) 按下2号风机主电机高压控制柜G1柜“正转合闸”按钮,主电机正转启动。延时60秒后（待风机启动电流降至电流额定值）按下副电机高压控制柜G2柜“正转合闸"按钮，主电机正转启动。风机柜控切换操作结束。
第三章危险源辨识
我队通过风险评估，辨识出变电所除尘摇绝缘主要存在以下风险，要求所有参与人员熟练掌握。
序号
危险源及后果
等级
标准及措施
1
操作电气设备前未检查现场瓦斯造成瓦斯事故
重大
作业前必须用便携式瓦斯监测仪对作业场所的瓦斯浓度进行检测，发现浓度超过0。5％应立即向调度汇报；
2
未核实工作票，误操作造成人员伤害
重大
变电运行工接到检修单位提供的停送电工作票后，应检查并确认工作票准确无误，方可停送电
3
未按配电柜操作说明操作产生电弧，灼伤设备和人员伤害。
重大
操作顺序：将断路器分断—手柄板至“分断闭锁”位置—拉下隔离—拉上隔离—合接地开关-手柄板至“检修”位置—开前门—开后门。
4
停电后未闭锁、上锁、挂警示牌造成人员触电
重大
电工停电后，锁好隔离开关手把，在一次侧挂接地线一组并在设备上挂“已接地"和挂“有人工作，禁止合闸"警示牌，并上锁。
5
开关显示漏电、短路时，复位后直接送电，造成火灾事故
中等
查明故障原因，处理后才能送电。高压线路只能强送一次.
6
停电操作前未使用绝缘用具，造成人员触电
中等
操作高压电气设备时，必须戴绝缘用具或站在绝缘台上。
7
停电后未进行验电、放电、未挂接地线，造成触电
中等
按照规程停电后，坚持验电、放电、挂接电线。
8
停送电操作时无人监护,导致发生触电事故
中等
变电所停送电操作时，必须执行“一人操作、一人监护"。
9
送电时未通知和清点作业人员，造成人员触电
中等
矿井维修电工在送电前,必须通知作业地点的作业人员,清点人数无误后方可送电。
10
合隔离开关缓慢，产生电弧烧伤人员
中等
应先迅速合上隔离开关，再合上断路器.
第四章安全技术措施
1、矿井2套主要通风机，正常情况下，1台运转,另1台做到完好热备用。
2、定期(每月20至25日）对主要通风机进行切换，确认控制功能有效，保护功能可靠,机械部位紧固合理，做到完好备用。使得2台主要通风机做到均衡运转,减少对矿井安全生产的潜在影响.
3、主要通风机切换前必须向矿调度做出工作申请，许可后方可进行.
4、每次主要通风机切换必须指定专人负责现场指挥,所有参与工作人员必须服从现场统一指挥。
5、非主要通风机司机及调度操作人员不得进行此项作业。
6、现场操作人员必须遵循《煤矿安全规程》相关规定.
7、主要通风机切换前后，主要通风机司机均应向矿调度室申请、汇报,并填写调度指令，确保矿井生产安全有序进行.
8、采用调度员集控远控方式切换时，主要通风机司机必须严密监视主要通风机的自动化运行过程,发现故障必须立即汇报调度员终止 远控操作方式，并立即按照主要通风机应急预案执行.
9、如遇异常情况导致备用风机在10分钟内无法正常启动时，立即向矿调度汇报,并按指令起动原运行风机。
10、风机切换完毕后认真观察风机的运行情况及各仪表显示是否正常，发现异常运行情况须立即汇报队值班员和调度员。
第五章学习签字表
主扇切换安全技术措施学习签字记录表:
学习地点
机电队会议室
学习时间
2011.12.27
单位
机电队
学习人数
4
学习人员签名
杨一凡
刘志红
李飞
王旭东
