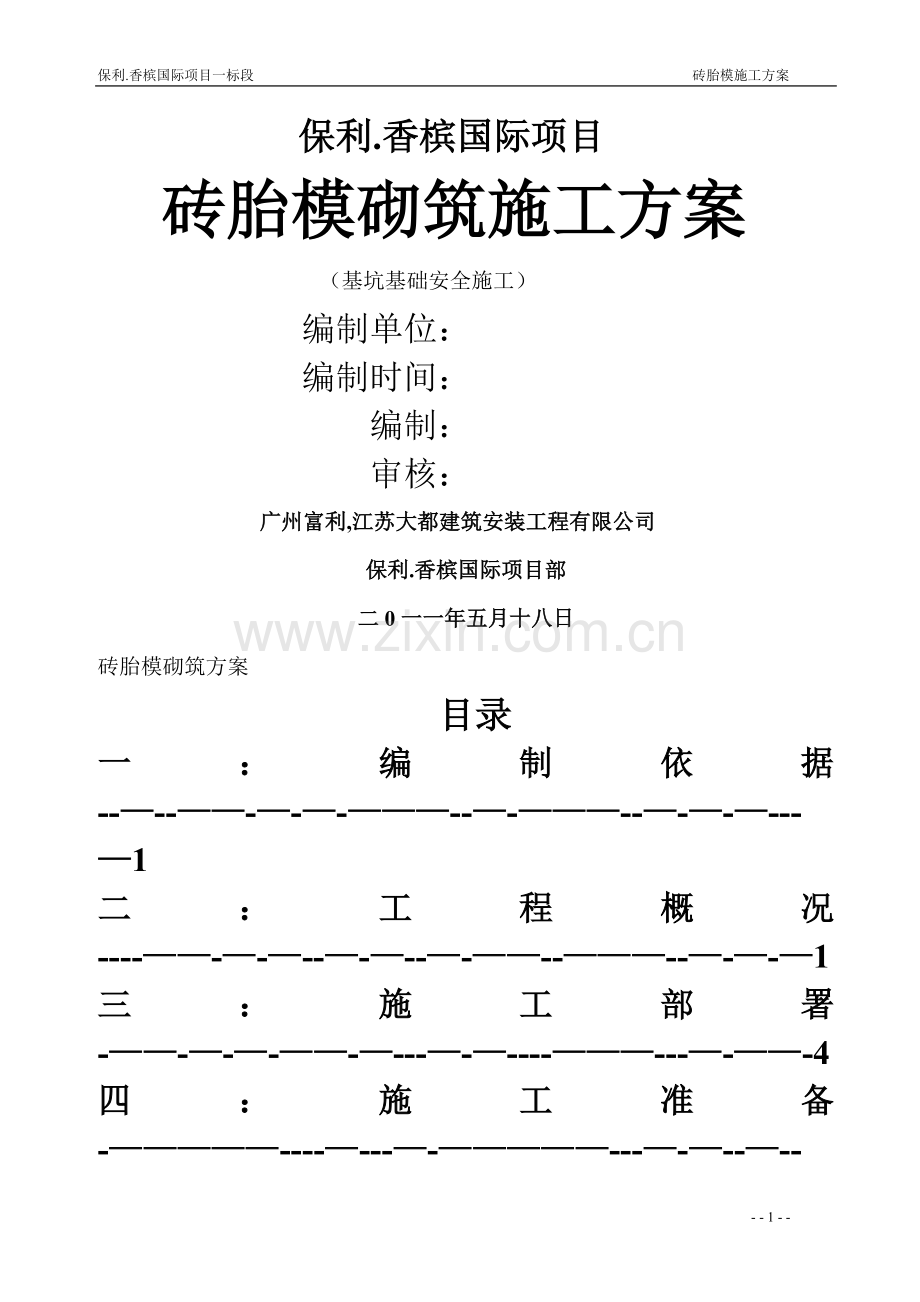

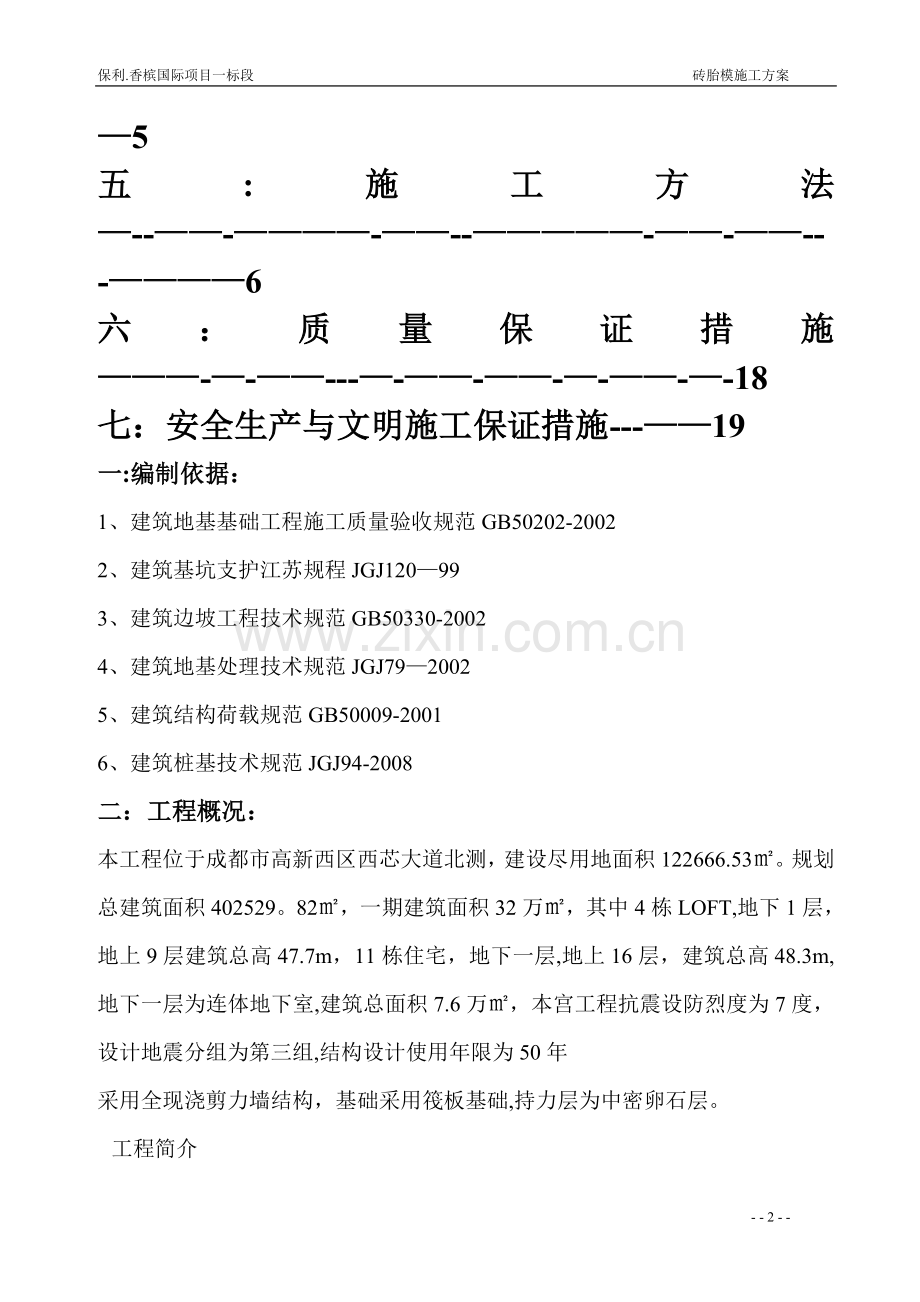

保利.香槟国际项目一标段砖胎模施工方案保利.香槟国际项目砖胎模砌筑施工方案（基坑基础安全施工）编制单位：编制时间：编制：审核：广州富利,江苏大都建筑安装工程有限公司保利.香槟国际项目部二0一一年五月十八日砖胎模砌筑方案目录一：编制依据-1二：工程概况-1三：施工部署-4四：施工准备-5五:施工方法-6六：质量保证措施-18七：安全生产与文明施工保证措施-19一:编制依据：1、建筑地基基础工程施工质量验收规范GB50202-20022、建筑基坑支护江苏规程JGJ120993、建筑边坡工程技术规范GB50330-20024、建筑地基处理技术规范JGJ7920025、建筑结构荷载规范GB50009-20016、建筑桩基技术规范JGJ94-2008二：工程概况：本工程位于成都市高新西区西芯大道北测，建设尽用地面积122666.53。规划总建筑面积402529。82，一期建筑面积32万，其中4栋LOFT,地下1层，地上9层建筑总高47.7m，11栋住宅，地下一层,地上16层，建筑总高48.3m,地下一层为连体地下室,建筑总面积7.6万，本宫工程抗震设防烈度为7度，设计地震分组为第三组,结构设计使用年限为50年采用全现浇剪力墙结构，基础采用筏板基础,持力层为中密卵石层。工程简介序号项目内容1工程名称保利.香槟国际项目2工程地址成都市高新西区西芯大道天目路3建设单位成都雅驰置业有限公司4设计单位成都基准方中建筑设计事务所5监理单位重庆建永工程监理有限公司6监督单位成都市高新区质量监督站7施工单位广州富利建筑安装工程有限公司保利。香槟国际项目经理部8基本情况工期质量目标400天合格工程三：施工部署：根据保利.香槟国际项目工程、工程量大、工期紧、地区雨水量大、基坑深、基础沙加卵石层容易坍塌等，结合总体施工部署：1、 安全防护小组总指挥：贾文英（项目经理)副总指挥：田时光（项目执行经理）组长：刘凯（生产经理）-负责协调工作副组长：孙建（技术负责人）技术总部署组员：巩瑞珍(技术员）-方案编制、技术交底杨云华（栋号长）10、11#、12#楼现场施工总协调庞峰（栋号长)-6、16#、17、18楼现场施工总协调蔡院国（安全员）-现场施工指挥、安全质量检查黄超(测量员）-负责基坑周边监测工作2、 设计总体思路深基坑土方施工时边坡按45%放坡,M5砌筑砂浆砌筑，砖胎模砌筑高度1米做200500圈梁（内设5根12钢筋），砖墙长度超过3米的，在中间加拉结墙一道,并且在拉结墙交叉位置增加构造柱，砖墙角部及拉结墙均按规范加设6拉结筋，砖墙砌筑1米高时进行加固(用钢管加油托水平对顶），上下总2排，水平间距2.5米墙边水平附40mm脚手板，1米高为一个支撑体系,随墙高增加支撑体系，在抹灰与防水施工中流水作业，支撑体系随之（严禁全部拆除）流水加固.3、 构造要求及技术措施本工程深基坑级别为三级基坑，地下室基坑呈矩形，最大长约 256m，宽约140m，基坑开挖较深，大面积 开挖深度为 3。0m ,上口9。3m20.1m，下口5.3m*16。1m.自然地面平整相对标高为-0.500m ，基坑开挖深度 考虑到基础垫层底(垫层厚100mm +保护层50mm)。 基坑变形的监控值（cm)见下表(11）基坑类别维护结构墙顶位移维护结构墙顶最大位移地面最大沉降监控值监控值监控值一级基坑353二级基坑686三级基坑81010四:施工准备:1、技术准备 (1）根据施工图、地质报告、合同,在开工前完成施工组织设计的编制工 作。 (2 )认真进行图纸会审，与业主履行必要的围护平面图的审核手续.项目经理应组织技术人员、施工人员，由工程师进行技术交底、施工组织设计交底和施工承包合同交底，进行质量、安全和文明施工教育。 （3)及时进行必要的材料试验（多孔砖、沙、水泥）。 2、本工程施工前期工作（三通一平）已基本结束，现场地势平担，土方施工施工前先进行场地平整、清除障碍物后并可进行挖土工作。3、本项目部特派专业测量人员进行测量定位（并在挖土时跟踪作业、随时检查高程控制点)，提前将施工部位撒上白灰线，4、认真学习执行国家法令，政策与法规。明确一切为工程服务，按图施工,质量第一安全第一的宗旨.5、土方开挖的顺序、方法必须与三级工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。6、基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提，当有设计指标时,以设计要求为依据,如无设计要求时按表(11）规定执行.五：施工方法：一）、作业条件1、基坑边坡支护验收完毕。2、利用水准仪和塔尺将标高引测到坑底，在坑底钉桩（在坑底每3米左右钉一根钢筋棍,用红油漆做出标记），做出50cm标高控制线，以此为依据,进行人工清槽.二)。施工顺序根据工程进度计划及图纸到现场的相关情况暂定初步施工顺序(目前所到图纸） :6、12#、16等高层住宅楼，住宅楼附近车库（到后浇带以外一米）随住宅楼一起清槽.三).清槽施工工艺3.1清槽准备工作：3.1。1技术准备:相关技术人员熟悉图纸,根据工程实际情况确定基坑的工作面、开挖深度、放坡等情况，向作业人员书面交底。确定好行车路线图。高层住宅楼的工作面除与车库交接部分其它工作面为800mm。3.1.2测量准备：测量人员认真审阅图纸，根据平面控制网将标高及轴线引测到坑下控制标高及边坡.测量人员清槽以前用白灰散出需开挖的各个楼基础及车库部分的边坡控制线、变坡线、电梯井及集水坑等.3。1.3机具及主要材料：平锹25把、搞5把、小推车8辆、卷尺5把、小白线、短钢筋及白灰等。现场机车人员准备机械名称型号数量备注挖掘机1。0m31台自卸汽车30T3辆清槽人员24人测量人员4人3.1.4土方开挖前检查定位放线、标高引测情况,检查地下水位情况，确保地下水位在坑槽底500mm以下。应对降水、排水措施进行设计，系统应经检查和试运转，一切正常时方可开始施工。3.3基坑开挖技术质量要求3.3。1基底超挖：开挖基坑不得超过基底标高。如个别地方超挖时,其处理方法须取得设计单位的同意，不得私自处理。3.3.2基底保护:基坑开挖后清槽后严禁机动车面上作业，须尽量减少对基沙石、土的扰动.3.3.3基槽的周边尺寸、标高、土质等符合设计图纸要求.四）：施工安全保证措施为保证工程施工顺利进行，减少对周围环境的干扰,项目部将严格执行公司职业安全健康环境管理程序文件要求,采取如下具体措施以确保土方开挖、清槽阶段的安全文明施工： 4.1在未支护的边坡附近作业，设有专人检查边坡稳定情况，若有异常，立即疏散作业人员。同时，现场有爆破作业施工，要求清槽人员必须远离爆破作业面.4。2作业人员保持与挖掘机的距离8米以上，在找平时挖机暂停施工测量人员立即工作，找平完后,挖掘机才能继续作业。4。3施工现场准备足够的丝袋，若开挖过程中基坑边坡局部出现坍塌时，将丝袋装满砂子进行砌堵。4.4对施工人员进行消防安全教育。施工现场内设置相应的消火栓、消防器材和工具，并经常检查，始终保持良好的备用状态。4。5施工现场不得使用明火，不准抽烟，不许乱丢杂物等。4。6施工现场内的材料和机具设备要堆放整齐，做到活完料清、场净。4.7安排工人定期对施工场地清扫,保持道路与排水沟畅通及大门口与场清洁，住宿地方的环境卫生由执勤人员每天定时打扫。4。8施工前，首先进行施工技术交底和安全教育，每天坚持作好班前交底、班中交底、班后讲评的教育，确保工程质量和安全生产。 4。9施工用电要符合安全用电的规定。4.10各种机械施工时，要有专人负责指挥,要有专人操作，其他人必须服从命令、听从指挥。4.11非施工人员不准进入施工现场,保安人员须认真履行岗位职责，施工人员进入现场必须配戴安全帽，施工作业人员要讲文明礼貌。六)：砖胎模砌筑工程：一、砌筑工程1 操作之前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固,安全设施和防护用品是否齐全,经检查符合要求后才可施工。2 砌基础时，应经常检查和注意基坑土质变化情况，有无崩裂现象，堆放砖块材料应离开坑边1m以上，当深基坑装设挡板支撑时。操作人员应设梯子上下，不得攀跳，运料不能得碰撞支撑，也不得踩踏砌体和支撑上下.3 墙身砌体高度超过地坪1。2m以上，应搭设脚手架，在一层以上或高度超过4m时,采用里脚手架必须支搭安全网,采用外脚手架应围挡封闭，符合要求.4 脚手架上堆料量不得超过规定荷载,堆砖高度不得超过3皮侧砖，同一块脚手板上的操作人员不应超过2人。5 在楼层(特别是预制板面)施工时，堆放机械、砖块等物品不得超过使用荷载,如超过荷载时，必须经过验算采取有效加固措施后方可进行堆放和施工。6 不准站在墙顶上做划线、刮缝和清扫或检查大角垂直等工作。7 不准用不稳固的工具或物体在脚手架面垫高操作,更不准在未经过加固的情况下，在一层脚手架上随意再迭加一层,脚手架不允许有空头现象，不准有24木料或钢模板作立人板。8 砍砖时应面向内打,注意碎砖跳出伤人。9 使用于垂直运输的吊笼、绳索具等,必须满足负荷要求，牢固无损,吊运时不得超载，并须经常检查，发现问题及时修理。10 用起重机吊砖要用砖笼，吊砂浆的料斗不能装得过满，吊件回转范围内不得有人停留.11 砖料运输车辆两车前后距离平道上不小于2m，坡道上不小于10m，装砖时要先取高处后取底处，防止倒塌伤人。12 砌好的山墙，应临时系联系杆放置各跨山墙上,使其联系稳定，或采取其他有效的加固措施。13 冬期施工时，脚手架上有冰霜、积雪，应先清除后才能上架子进行操作。14 如遇雨天及每天下班时，要做好防雨措施，以防雨水冲走砂浆，使得砌体倒塌。15 在同一垂直面内上下交叉作业时，必须设置安全隔板，下方操作人员必须戴好安全帽。16 人工垂直向上或往下（深坑）传递砖块，架子上的站人板宽度应满铺。17 多孔砖砌筑前要浇透水，采用(三、一砌筑法）,灰缝饱满度及沾灰量应达到砌筑规范要求(85）.砌筑打底砌筑两皮0。5米宽基础，然后砌筑0。37墙。18、砖胎模砌筑高度1米时做250*500圈梁（内设5根12钢筋）一道，砖墙长度超过3米的，在中间加拉结墙一道，并且在拉结墙交叉位置增加构造柱（柱配筋图见详图二），构造柱位置在砌筑时预留(多孔砖砌马牙槎)，拉结筋砖墙角部及拉结墙均按规范加设6拉结筋（高度每500mm设一层），19、由实验室提供的砌筑M5砂浆配合比（见下表）Kg名称水水泥沙1立方米3102391600二. 抹灰施工工程：1.防水层清理干净，并用1：1水泥砂浆做毛化处理（内掺20108胶），墙面拉毛24小时后喷水养护，以手拜不动为宜，然后进行防水层表面的抹灰.2。抹灰层砂浆：抹1:3水泥砂浆，厚度20mm。每遍厚度57,应分层分遍抹平，并用杠尺刮平找直，最后使用木抹子搓毛。3.第二遍抹灰在第一遍抹灰六、七成干后开始。墙面抹完后，第二天开始浇水养护.4。 质量标准与通病防治；1）.墙面垂直、平整。2）。分层抹压。3）.抹灰用砂浆搅拌时间不少于1.5分钟，每次所搅拌的砂浆应在23小时内用完。4）。墙体抹完后，第二天浇水养护。5.成本控制：1）.严格按配合比配料,且随用随搅。严禁一次搅拌过多造成浪费。严格按施工工序操作，减少质量通病发生。2）.抹灰前,应将地面清理干净,所有落地灰及时回收利用减少浪废。墙面采用喷洒养护，减少地面污水量.6、成品保护与安全.1）. 墙面抹完后，应按时养护，保证抹灰的质量。2）。 严禁用利物在墙面上乱画、乱刻及用物体撞击，保证墙面的平整.七）：基坑加固工程; 1)、加固方法:（详图三）1、加固：砖墙砌筑1米高时进行加固（用钢管加油托水平对顶），水平间距2。0米，上下总2排，用钢管水平将其连接，并做（间距2米)竖向连接点，墙边水平附40mm脚手板，1米高为一个独立的支撑体系，支撑体系之间不要相连.随墙高增加1米时增加另一组支撑体系,在抹灰与防水施工中流水作业中,支撑体系随之（严禁全部拆除）流水拆除与加固，每一次只能拆除一组支撑体系,待防水与保护层施工后重新加固(经安全人员验收合格后），然后在拆除另一组支撑体系，如此反复流水施工。2、撤除：待基础筏板混凝土浇筑施工完毕后,有专职安全人员、监理单位、等安全部门对基坑维护稳定情况，及健康状况进行评估，决定对支撑体系的拆除与否.在撤除过程中采取先拆除底层一组支撑体系，再拆除中间的一组,然后再拆除最上边的一组支撑体系，在拆除过程中有安全人员旁站观察。以确保施工人员的安全。2）：注意事项1 安装区域必须设置警戒线，施工无关人员不得擅自入内。加固作业时必须有安全人员旁站观察。2 使用各种机械,要先进行各部检查，试运转正常后，方可正式使用。操作人员必须持有效证件，了解机械的性能及安全操作规程。3 吊装前，应检查工、夹、索具、吊环等是否符合要求，并应进行试吊。确认安全后，方可工作。4 多人抬材料和工件时，要有专人指挥,精力集中，行动一致，互相照应，轻抬轻放，以免伤人,并应将道路清理好.5 使用撬棒等工具，用力要均匀、要慢,支点要稳固。防止撬滑发生事故。6 电、气焊工作地点30m以内不得有易燃易爆材料,电、气焊应遵守安全操作规程，并办理相关审批手续。7 千斤顶必须有计量装置。施加预压力的机具设备及仪表，应由专人使用和管理。8 支撑安装完毕后,应及时检查各节点的连接状况，经确认符合要求后方可施加预压力，预压力的施加宜在支撑的两端同步对称进行，预压力应分级施加，重复进行.9 压力加至设计要求的额定值后,应再次检查各连接点的情况。必要时对节点进行加固,待额定压力稳定后予以锁定。九）:回填土工程：1 装载机作业范围不得有人平土。2 打夯机工作前，应检查电源线是否有缺陷和漏电，机械运转是否正常，机械是否装置漏电开关保护，二级漏电保护要求按一机一闸一漏一箱安装,机械不准带病运转，操作人员应带绝缘手套,并有专人负责电源线的移动。3 基坑（槽)的支撑，应按回填的速度，和施工组织设计要求及时依次拆除，即填土时应从深到浅分层进行,砌筑一层（每300mm）填好一层，不能事先将支撑拆掉。十）:施工监测及应急措施为确保施工安全和基坑开挖的顺利进行，从围护工程开始施工至地下室底板 完工，应进行全过程的施工监测，以便及时掌握施工全过程围护结构、周围土体 的受力与变形情况，及时掌握基坑开挖对周围环境，尤其对建筑物、道路的影响 程度,以便在监测信息指导下，及时采取有效措施、调整施工方案，避免基坑开 挖的重大事故发生，减少事故带来的经济损失和社会影响。 (六）应急措施 1. 由于基坑施工受各种客观因素的影响，可能会发生各种险情，为能及时排除险情确保安全,应采取如下应急措施： （1）成立以项目经理为组长的监控小组,在土方开挖和土钉墙施工阶段进 行24h 监控，监控内容包括：墙体水平位移,墙结构变形，周边土体,道 路及管线的变化。 （2 ）施工现场准备砂袋。 (3）当围护体位移超过预警值时，使用砂袋压载,防止支护结构位移的发 展. （4 ）当支护结构的位移增大时，必要时可使用挖土机迅速回填土方反压, 以阻止位移的进一步发展，并在位移较大处设置超前支护，待稳定后方可继续 开挖。 (5)当施工时遇上流沙等土层时，应先打入竖向注浆管进行加固，然后开 挖. 2. 为了确保安全施工，针对假设出现的几种险情，制订了如下应急措施： 围护体滑移的应急措施 根据监测信息，如发现砖胎模位移超过容许值，应即采取如下措施阻止位 移:1)坑外卸荷，具体办法同上相关措施. 2 )在坑内紧急垒堆砂袋或回填压载。 3）位移较大并有发展趋势时，可在坑内设置内撑。内撑可为水平撑或斜撑, 可用型钢或坚固的木料支撑. 4 ）必要时可采取增加水平支撑的措施，可酌情在松动的围护体内设 置竖向土钉（注浆）。 （2 ）坑底土体隆起的应急措施 1）由于围护体滑移造成的坑内土体隆起，应采取处理围护体滑移的措施， 同时用重物（叠袋、回填土)压制隆起的土体。 （2）周边道路或地下管线破坏的应急措施。 造成周边道路或地下管线破坏的直接原因就是围护结构位移或坑底土体隆 起,因此防止发生此种情况的预防措施是: 1）加强施工监测，实行信息化施工. 2 ）发生围护位移或坑内土体隆起时，应即采取措施处理。 （4 ）地表裂缝的应急措施 1）及时查明地下裂缝原因，采取相应措施阻止裂缝的发展。 （七）深层监测 1。 监测方案依据及内容 （1）监测方案的编制依据 1）业主提供之总平面布置图； 2 )业主提供之综合地下管线图； 3）业主提供的基坑围护方案及相关图纸； 4 ）有关相类似基坑信息化施工监测实例。 （2 ）监测项目为了及时收、反馈和分析周围环境和围护结构在施工中的变形信息，实现 信息化施工，确保基础施工安全.综合业主提供的资料，基坑围护方案中对施 工监测的要求及本工程特点，考虑本监测工程设置以下几方面的监测内容： 1)周围地下管线变形（沉降、位移）监测； 2 ）基坑外地下水位监测； 3）深层土体位移（测斜)监测； 4 ）围护墙顶变形（沉降、位移）监测。 2. 监测点的埋设及施工监测方法 （三)工期保证措施 该项工程工期短,为确保按期顺利完工，应采取如下工期保证措施： (1）配备组织协调能力强、技术好、业务精、能吃苦、作风过硬的项目领导 班子。组织一支技术好、吃苦耐劳、作风过硬的工人队伍，决心按计划工期完成 该项工程施工。 (2 ）施工组织设计是组织施工的指导性技术文件，对于确保工程质量和工期 至关重要.因此，在施工准备阶段，必须按施工承包合同、施工图纸要求,编制 科学合理、切实可行的施工组织设计，并认真付诸实施。 （3）抓紧做好施工准备.做好施工准备，是确保按时开工和连续施工的前提 条件。工程施工承包合同签订后，应即成立项目经理部,做好组织准备、技术准 备、物资准备和现场准备,以便早日开工、连续施工。 (4 ）配备状况好、足够数量的施工机械，加强维修保养，提高设备完好率， 确保满足施工需要。 （5)确保物资供应。工程用料必须确保施工需要，防止停工待料，保证连续施工. （6)加强工程质量和安全管理，杜绝工程返工，确保安全生产，做到一次交 验成功。 （7）实行日、周、月计划制度，狠抓日计划和周计划的落实，确保月计划和 工程总进度计划的完成。 （8）搞好夜间照明，提高夜间施工效率. (9）做好雨天施工准备,坚持雨天施工，确保夜以继日连续施工,正常施工.六：工程质量保证措施为确保工程质量，必须严格按设计要求、规范和质监站的有关规定组织施 工，必须认真按本施工组织设计的有关规定组织施工,同时必须实施如下质量保 证措施： （一）重要保证措施 基坑置于中密卵石层和高密卵石层，该土层不含水，土质暴露处容易松散。因此必须 引起高度重视，认真采取如下措施确保围护安全. （1）确保砖胎模砌筑质量，防止外部水浸入坑内,保护土体结构不受破坏。 （2 ）力求缩短边壁暴露时间.根据清槽的施工进度适当调整工作面开挖速 度，以便在工作面开挖2436h 内完成砌筑施工。 （3）要确保砌筑质量。必须确保多孔砖沾灰量和混凝土面层的工程质量，减少围护体的位移量，以便使围护体具有可 靠的稳定性，有效地保护围护体自身的安全。 （4 ）及时进行加固体系施工,加强施工监测，实行信息化施工，根据监测结 果及时调整技术参数和实施加固措施，确保工程质量。 (5)根据施工现场情况适时调整设计，以便既能有可靠的结构稳定性，又 能降低工程成本. （6）注意保护围护周边的管线,施工前摸清其走向和位置，施工时尽 量避开。 （二）常规保证措施 （1）该项工程为确保安全施工，必须严格按施工规范和验收规范组织施工。 (2 ）认真贯彻质量管理责任制，建立建全质量保证体系,责任到人,各尽 其责。 （3）严格把好材料进货关,严格水泥的进货检查，不合格的水泥不得使用。 （4 ）测量定位必须准确无误,应认真对大样进行复核。 （5）加强计量管理。要责成专人负责施工过程的计量管理，随时检查计量 器具，认真计量，确保浆液质量。 （6）实行工序的质量跟踪管理。从测量控制-放样基坑开挖-砖胎模施工加固体系施工的全过程都要实行专责质量跟踪管理,逐道工序都要把住质量关,前道工序 质量达不到质量要求，后道工序不准施工. 质量的跟踪管理要坚持实行质量自检、互检和检验的管理办法. （7）要重点抓好质量管理的关键工序和技术参数: 1)定位; 2 ）砌筑用多孔砖提前浇透水 3)砌筑砂浆严格按配合比进行搅拌; 4 ）砌筑的施工工艺及砌筑质量; 5)加固体系的质量； 6）确保做到压顶板和中间圈梁及构造柱的质量。七：安全生产与文明施工保证措施该项工程要确保实现安全生产，达到“建筑施工现场安全标准化工地标 准，应实施如下安全生产与文明施工保证措施： （1）建立健全安全生产保证体系，建立安全管理岗位责任制。项目部和班组 都有专职或兼职的安全员负责安全工作。 2 ）加强安全教育.在工程开工前、新员工进场前和每月月初，均要进行安 全教育.每周的周一，由项目经理组织全体施工人员进行一次安全活动。每班班 前，由班组召开班前安全会，开展安全活动。 （3)开展经常性安全生产的检查工作.安全检查与安全教育相结合,公司每 季度一次，项目部每月一次，班组每周一次。在安全检查中发现的问题，要限期 整改. (4 )严格用电管理，施工用电要做到三级保护和一机一闸一保护。现场架线 要标准化。电工要严格遵守电工安全技术操作规程。要持证上岗，无证人员严禁 从事电工工作. （5）按规定完善设备的安全防护设施。 （6）进入现场要带安全帽，高空作业要系安全带.在起吊物下严禁站人。 （7）严禁酒后上岗。工作时严禁耍闹，不得赤脚和穿拖鞋上班. （8）与有关单位认真查清地下管网的分布情况,严防土钉施工损坏地下管线 和通讯网线。 （9)认真搞好场貌、机貌和衣貌，实行文明施工.江苏大都保利。香槟附加项目部2011年5月15日- - 19 - -
