万科城一期土方工程技术标.doc

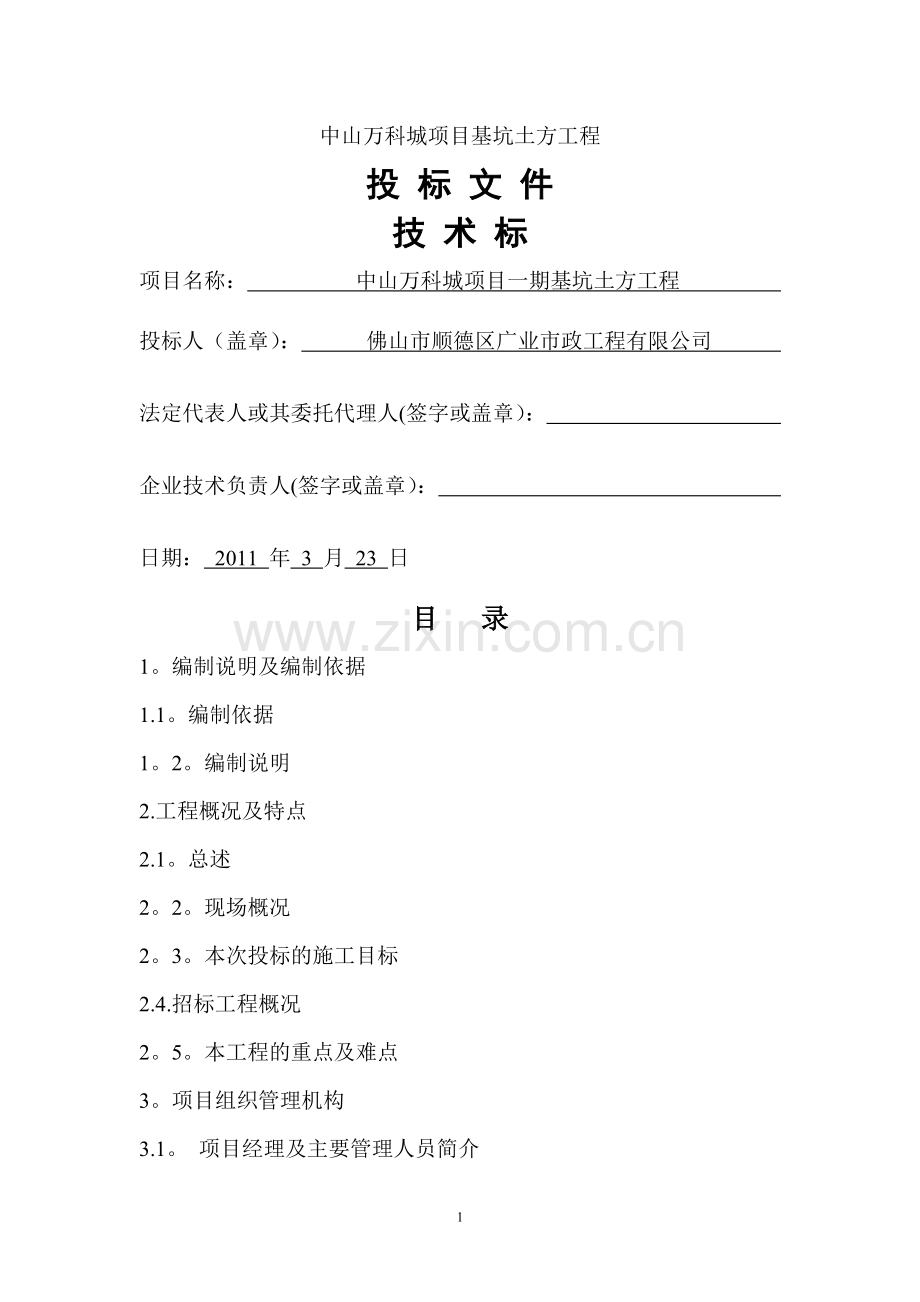

中山万科城项目基坑土方工程投 标 文 件技 术 标项目名称： 中山万科城项目一期基坑土方工程 投标人（盖章）： 佛山市顺德区广业市政工程有限公司 法定代表人或其委托代理人(签字或盖章）： 企业技术负责人(签字或盖章）： 日期： 2011 年 3 月 23 日目 录1。编制说明及编制依据1.1。编制依据1。2。编制说明2.工程概况及特点2.1。总述2。2。现场概况2。3。本次投标的施工目标2.4.招标工程概况2。5。本工程的重点及难点3。项目组织管理机构3.1。 项目经理及主要管理人员简介3。2。以上人员相应资质的复印件3。3.管理机构职责划分4.平面布置 施工临时用水、用电5.施工进度计划及劳动力安排5.1。施工段划分及施工程序5.2。总工期及进度计划安排5。3。工程保证措施5.4。劳动力计划6。施工机具设备7。工程施工方案及技术措施要求8.质量目标及保证措施 防渗漏及防水措施 防止质量通病的措施9.安全文明目标及保证措施10.施工措施10。1。相关单位协调配合措施10。2。雨季施工及炎热等气候条件下施工措施10。3。成品、半成品保护措施10。4。地下隐蔽工程施工措施佛山万科陈村项目基坑土方工程技术标1。 编制说明及编制依据1.1. 编制依据A、建筑基坑支护技术规程(JGJ 120-99)B、建筑边坡工程技术规范（GB 50330-2002)C、广东省建筑基坑支护工程技术规程 JGJ/T15-2097D、建筑地基基础工程施工质量验收规范（GB502022002）E、建筑变形测量规范 （JGJ82007)F、建筑施工手册，第四版G、建设单位提供的有关文件及资料2工程概况及点1。2。 编制说明本工程为基坑土方开挖工程，技术要求如下:1、 挖掘的土方须及时清运，施工场地内不得堆放已挖掘而未清运的土方.2、 根据甲方提供的图纸确定开挖范围、场地标高,严禁超范围、超标高挖土；基础开挖至设计基底标高0.2m，余土由总包单位人工清理至设计基底标高，以保持基底原状土层不受扰动。3、 边坡土方应在定位放线后,方可进行施工；4、 开工前应做好施工场地机械运行的道路,并开辟适当的工作面,以利施工。5、 边坡开挖计划必须考虑地区季节性暴雨施工前应做好排水工作，防止地表水、施工用水和生活废水冲刷边坡，避免冲刷坡面和掏空坡脚，防止坡体失稳；而本项目基坑土为软土层，地下水位较高而且涂层透水性墙，开挖过程中应降低地下水位,防止边坡产生侧移以及塌陷。开挖时须在坡顶、坡底设砖砌300500排水沟及100010001000集水井。施工开挖应自上而下有序进行,并应保持两侧边坡稳定，合理放坡,不得过陡,同时避免切割坡脚，以防导致边坡失稳而造成塌方;保证弃土、弃渣不导致边坡附近变形或破坏，土方机械开挖后应辅以人工修整坡面，使其平整度达到规范及坡面挂网、植草要求。6、 削坡时坡顶采用弧化处理，坡面绿化由有资质的相关单位进行设计,绿化范围应超出坡顶弧化处理范围，并大于1000mm；7、 土方开挖须分层分段开挖,一次开挖深度不能超过2m，机械开挖土方时须保证工程桩的质量，不得损害工程桩的质量，工程桩之间的土方须采用人工挖土，以保证工程桩质量.8、 土方开挖如需配合桩基和基坑边坡支护工程施工,则必须根据桩基施工组织计划、基坑边坡支护施工组织计划协调安排施工,不得私自开挖或不得野蛮施工。基坑、基础（承台、地梁、板)、基坑内排水沟、集水井、降水井内侧面和边坡修整须满足下一道工序的施工要求。2。1。总述 本工程挖土方量约12万立方米，回填土方量约为2.3万立方米，工期25天.2。2.现场概况本工程位于中山市东凤镇人民政府旁。2。3.本次投标的施工目标 质量目标：合格 安全目标:合格 进度目标:按时完成2。4.招标工程概况 本工程开挖土方量约12万立方米,回填土方量约为2.3万立方米，工期30天.2.5。本工程的重点及难点 A、本工程开挖主要为淤泥，要在施工场地内修筑施工便道,方便车辆运输；B、在施工过程中做好排水、集水、抽水工作;3。项目组织管理机构3。1。 项目经理及主要管理人员简介本工程安排施工经验丰富的项目经理：郑业新3。2。以上人员相应资质的复印件（另见附件)3。3.管理机构职责划分项目经理:郑业新，主要负责整个工程的人员安排、施工调度及整体协调工作;质安员:冯浩汉，负责本工程安全生产、文明施工工作；施工员：杨国贵，负责所有施工工作.4。平面布置 施工临时用水、用电（见附页）5。施工进度计划及劳动力安排5.1。施工段划分及施工程序本工程分为三个施工区,为了加快施工进度，本工程计划三个施工区同时开挖。5。2。总工期及进度计划安排（见附页）5。3。工程保证措施A、 严格按有关技术标准及施工图纸执行施工；B、 搞好工序交接检查验收工作，严格控制每一道工序。C、 搞好“三检”工作，即搞好自检、互检、质检员的专检.D、 搞好桩位检查验收，对于桩位偏移过大的,应通知甲方监理公司和设计部门,采取处理方案,以便指导施工。E、 要注意收听当地气象台站的天气预报广播，大风或雷雨天气杜绝施工.雨天前后要对现场的排水设施和排水沟进行疏导,确保排水畅通.5。4。劳动力计划施工人员计划1、人员(7人）名 称人数名 称人数项目经理1技术负责1施 工 员1质 量 员2安 全 员1资 料 员12、劳动力计划（66人）序号工种人数序号工种人数1测量工45机修22挖掘机工86土方工203砌筑工107电工24杂工2086.施工机具设备：施工项目序号设备名称规格型号功率单位数量机械设备1挖掘机1。5M3台62自卸汽车25辆303潜水泵QY25台845测量6经纬仪J2台17全站仪台18水准仪S6台2950m钢卷尺把27.工程施工方案及技术措施要求土方开挖顺序：修建临时便道土方开挖 场内运输土方回填本工程分三区，两条施工道路（临时小路随施工进度设置)1、本工程开挖土方量约12万立方米，回填土方量约为2.3万立方米,采用机械挖土,汽车外运土方的施工方案.2、根据工程土方量及工期计划拟配6台挖土机及30辆自卸车配合挖土机将挖出的土方及时运走。由于基坑内土层承载力差,在开挖时,汽车行驶道路刚度不够，应在汽车行驶道面上铺设500mm厚碎石或石粉以确保汽车的正常行驶.3、挖土施工。开挖程序为:测量放线 切线分层开挖 排降水 修坡 整平 预留土层等。挖土顺序是由外向内，先挖除边坡和水泥搅拌桩支护处周围的土方,再挖除基坑中间的土方。挖出的土方要及时运走，严禁堆放在边坡上面,以免受压过重而造成变形塌方。4、土方开挖应遵循先浅后深的施工顺序.挖土应自上而下水平分段分层进行，每层小于2.0m，边挖边检查坑底宽度及坡度，不够时及时修整,每2m左右修一次坡，至设计标高，再统一进行一次修坡清底。开挖边坡时，尽量采用沟端开行，挖土机的开行中心线要对准每一层边坡下口线。坚持每层先修坡（护坡）后挖土的操作方法,机械开挖与人工修坡交叉进行施工。5、挖土时一定要注意安全(特别是雨天施工），边挖边台阶式放坡，坑内不得积水，平时机械不能停放在工作面的边缘上。地面基坑内有专人排水，每当工作结束时,工作面要求及时放坡，机械撤离工作面.6、在基坑的开挖过程中，应对土质情况、地下水和标高等的变化经常检查，开挖应严格按要求放坡，操作时应随时注意边坡的稳定情况，发现问题及时通知设计协商处理。7、开挖时，必须对周围土体进行监测,例如坑内土体是否有上浮、周围土体是否有下沉和开裂。发现以上现象应及时停止施工，通告有关技术人员协同处理。8、基坑开挖完成后，还必须对边坡及周围建筑物进行监测。开挖注意事项：1、基坑开挖应及时与市容、交警、环保等有关部门取得联系，以便相互配合，避免放生意外。2、在整个挖土过程中,应严格执行通过认可的机械，人工配合挖土施工方案，不得猛挖。 3、禁止局部一次开挖过深,必须按分层，台阶式放坡要求,防止坑壁失稳和塌方。4、开挖出的土方及时运走，严禁大面积堆土。5、基坑开挖完成后,严禁在基坑四周大面积堆放重物，特别是两级放坡的中间平台面处。6、定点弃土,专人负责，及时清扫马路和冲洗路面，运土车辆上公路时,要派人员跟踪检查，发现有土及时清理。7、做好基坑排水工作。1、地面排水在土方开挖前先做好地面排水措施，开挖前验收合格以后投入使用.排水措施通过基坑面周围路边砖砌截水沟排入路边集水井，再排入砖砌三级沉淀滤池最后接入市政排水管。基坑周围场地污水向截水沟排水坡度为23%。2、坑内排水在土方开挖至基坑底标高时,应按坑底及坑壁的实际涌水情况设排水沟及集水井，确保排水畅通,及时抽走集水井中水。在基坑底面四周设置排水沟截面300mm300mm并通长设置，集水井截面尺寸600mm600 mm800 mm，共8个集水井.在临时排水沟及集水井的地下水应及时用抽水机抽走.本工程拟用8台潜水泵抽水。基坑底排水沟及集水井必须用M7.5水泥砂浆砖砌筑,并用1：2.5水泥砂浆抹面，沟底做1排水坡度.3、放坡坡面泄水在放坡坡面预留泄水孔,根据现场开挖实际情况的水量确定，沿基坑高度可设置12排，孔间水平距离3m，管径为50 mm。监测周期及频率：各监测项目在基坑支护施工前应测得稳定的初始值，且不应少于两次.在开挖施工阶段要求每天都进行监测两次。当变形超过有关标准或场地条件变化较大时，应加密观测，当有危险事故征兆时，则需进行连续监测。4、报警值确定及应急措施：1) 本工程基坑顶部最大水平位移控制值为：50mm。警戒值控制在40mm。2) 当监测项目超过其警戒值时，必须迅速停止开挖,查明原因,对支护方案进行修改,待加固处理后方能进行下一步开挖, 一般应急措施有：1、迅速原位回填,保证警戒值不再增大;2、修改方案,进行加固。8。质量目标及保证措施1）、施工前,按二级交底制度进行交底.首先由总工对现场技术负责人进行一级技术交底,使其明确施工要点及注意事项，再由现场技术负责人对参与施工人员进行二级技术交底，同样使其明确施工要点及注意事项。2)、做好水泥原材料的监控。水泥进场必须有出厂合格证和质保书，试验室对进场水泥进行抽检，合格后方可用于施工中。施工中对桩位进行标记并妥善保护.3）、加强现场人员监控，经常抽查各点水泥浆比重、钻进深度、钻进速度、提升速度。4）、建立质量保证体系，落实责任到每个人，提高现场施工人员责任心.5)、召开质量专题会议,进行现场控制点讲座，做到人人心中有数。6）、加强现场检查制度,奖优罚劣，从思想上引起对质量的重视。9.安全文明目标及保证措施1)、距基坑上口不小于0。50米处，应设置高不小于1。2米的安全防护栏杆。安全防护栏采用483.25mm钢管加工，设两道横杆钢管，安全防护栏杆要符合要求：栏杆立柱间距不大于2米,栏杆要稳固。2)、基坑施工必须有专用施工梯供作业人员上下，坡面上用砖砌筑上下台阶或用钢管搭设人行便梯.施工梯两侧必须搭设防护栏杆,在结构上必须牢固可靠，数量、位置满足施工要求并符合有关安全防护规定。施工梯具体位置详见施工平面布置图。 3）、边坡四周不宜堆放重物，如大面积的堆放管桩等。4)、严格遵守设计图纸及建筑基坑支护技术规程中的有关规定。5)、开挖应严格按要求放坡，操作时应随时注意边坡的稳定情况，发现问题及时通知设计协商处理。人工挖土方时，操作人员之间要保持安全距离,一般大于2.5 m;多台机械开挖,挖土机间距大于10 m,在挖土机工作范围内，不许进行其他作业。挖土要自上而下,逐层进行,严禁先挖坡脚的危险作业。6)、弃土应及时运出，如需要临时堆土,或留作回填土，堆土坡脚至基坑上部边缘不少于2m,土置高度不应超过1。5m.7）、基坑施工期间设警示牌,夜间加设红色灯标志。8)、雨季施工要做好安全防护措施,尤其注意做好排水工作。9)、工前做好各级安全技术交底工作,由于机械挖土及运土车辆和边坡支护施工同时进行，而且施工土质条件比较差，要制定可靠的施工现场安全措施，并认真组织贯彻落实和定期安全检查工作.10)、挖土过程中要定期观测边坡的稳定情况，如有发现变形现象，应进行技术分析,采取有效措施处理后，方可进行开挖。11）、土及运土出入口的路线行驶设置安全岗，配备专人在现场指挥车辆按有关交通规定工作，防止意外。12)、建立健全施工安全保证体系，落实有关建筑施工的基本安全措施。13）、在土方开挖前，组织现场有关技术人员了解场地内的隐蔽障碍物，并在现场做好记号,以便施工顺利进行。10。施工措施10。1。相关单位协调配合措施基坑开挖应及时与市容、交警、环保等有关部门取得联系，以便相互配合，避免放生意外.10.2。雨季施工及炎热等气候条件下施工措施1）、地面排水在土方开挖前先做好地面排水措施，开挖前验收合格以后投入使用.排水措施通过基坑面周围路边砖砌截水沟排入路边集水井，再排入砖砌三级沉淀滤池最后接入市政排水管。基坑周围场地污水向截水沟排水坡度为23%.2）、坑内排水在土方开挖至基坑底标高时，应按坑底及坑壁的实际涌水情况设排水沟及集水井，确保排水畅通,及时抽走集水井中水。在基坑底面四周设置排水沟截面300mm300mm并通长设置，集水井截面尺寸600mm600 mm800 mm,共8个集水井。在临时排水沟及集水井的地下水应及时用抽水机抽走。本工程拟用8台潜水泵抽水。基坑底排水沟及集水井必须用M7。5水泥砂浆砖砌筑，并用1：2。5水泥砂浆抹面，沟底做1%排水坡度。3）、放坡坡面泄水在放坡坡面预留泄水孔,根据现场开挖实际情况的水量确定,沿基坑高度可设置12排,孔间水平距离3m,管径为50 mm.10.3。成品半成品保护措施基坑开挖后，土体与地下水自然平衡状态会发生巨大的变化，对环境或多或少造成不可避免的影响,基坑自身的稳定程度会随着暴露时间的延长而降低。因此应做好整个基坑工程的计划安排，尽量缩短工期，减少暴露时间,及时回填.土方随挖随运,不得随意堆放于基坑周边.施工用料放置于坑边时必均匀堆放,基坑边堆载不得超过荷载值。施工机械的行驶路线和停放位置与坑边应保持一定的安全距离。总之应科学管理，文明施工。10。4。地下隐蔽工程施工措施(据有关资料显示无地下隐蔽工程)14
