浅析如何预防混凝土试件强度离散.pdf

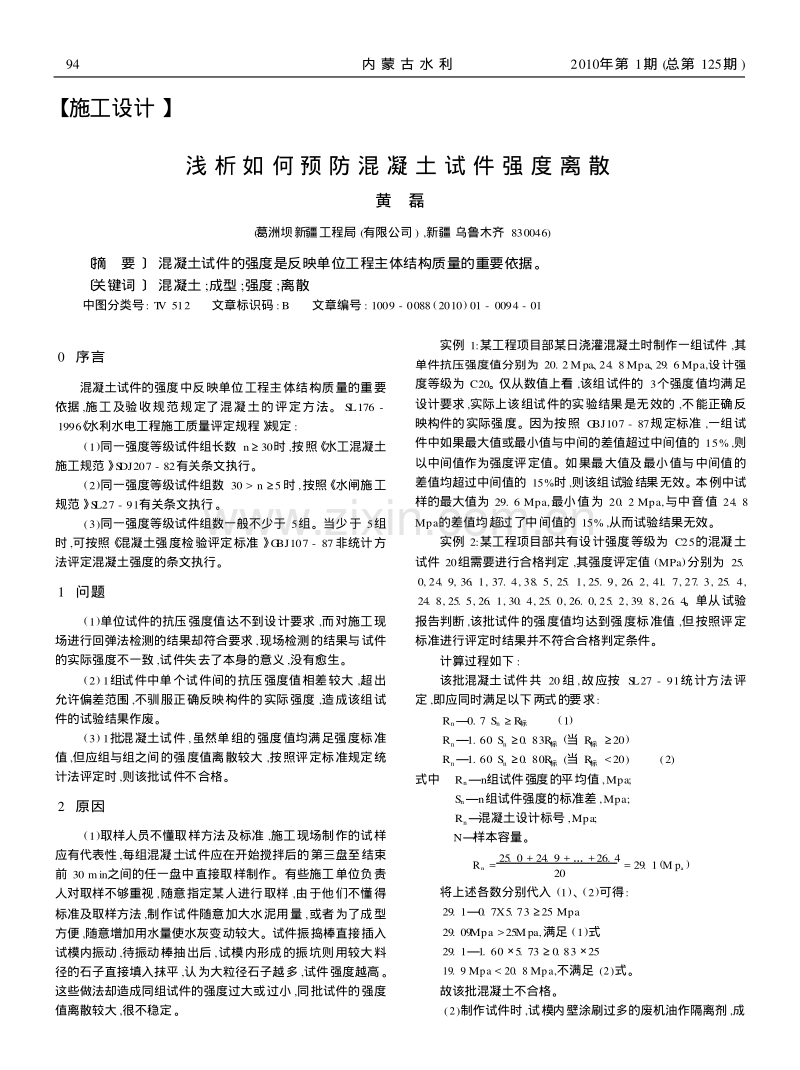

【施工设计】 浅 析 如 何 预 防 混 凝 土 试 件 强 度 离 散 黄 磊 (葛洲坝新疆工程局(有限公司) ,新疆 乌鲁木齐830046) 摘 要 混凝土试件的强度是反映单位工程主体结构质量的重要依据。 关键词 混凝土;成型;强度;离散 中图分类号: T V 512 文章标识码:B 文章编号: 1009 - 0088(2010)01 - 0094 - 01 0 序言 混凝土试件的强度中反映单位工程主体结构质量的重要 依据,施工及验收规范规定了混凝土的评定方法。S L176 - 1996 水利水电工程施工质量评定规程 规定: (1)同一强度等级试件组长数n30时,按照 水工混凝土 施工规范 S DJ207 - 82有关条文执行。 (2)同一强度等级试件组数30 n5时,按照 水闸施工 规范 S L27 - 91有关条文执行 。 (3)同一强度等级试件组数一般不少于5组。当少于5组 时,可按照 混凝土强度检验评定标准 G BJ107 - 87非统计方 法评定混凝土强度的条文执行。 1 问题 (1)单位试件的抗压强度值达不到设计要求,而对施工现 场进行回弹法检测的结果却符合要求,现场检测的结果与试件 的实际强度不一致,试件失去了本身的意义,没有愈生。 (2)1组试件中单个试件间的抗压强度值相差较大,超出 允许偏差范围,不驯服正确反映构件的实际强度,造成该组试 件的试验结果作废。 (3)1批混凝土试件,虽然单组的强度值均满足强度标准 值,但应组与组之间的强度值离散较大,按照评定标准规定统 计法评定时,则该批试件不合格。 2 原因 (1)取样人员不懂取样方法及标准,施工现场制作的试样 应有代表性,每组混凝土试件应在开始搅拌后的第三盘至结束 前30 min之间的任一盘中直接取样制作。有些施工单位负责 人对取样不够重视,随意指定某人进行取样,由于他们不懂得 标准及取样方法,制作试件随意加大水泥用量,或者为了成型 方便,随意增加用水量使水灰变动较大。试件振捣棒直接插入 试模内振动,待振动棒抽出后,试模内形成的振坑 则用较大料 径的石子直接填入抹平,认为大粒径石子越多,试件强度越高 。 这些做法却造成同组试件的强度过大或过小,同批试件的强度 值离散较大,很不稳定 。 实例1:某工程项目部某日浇灌混凝土时制作一组试件,其 单件抗压强度值分别为20. 2 Mpa、24. 8 Mpa、29. 6 Mpa,设计强 度等级为C20。 仅从数值上看,该组试件的3个强度值均满足 设计要求,实际上该组试件的实验结果是无效的,不能正确反 映构件的实际强度。因为按照G BJ107 - 87规定标准,一组试 件中如果最大值或最小值与中间的差值超过中间值的15% ,则 以中间值作为强度评定值。如果最大值及最小值与中间值的 差值均超过中间值的15%时,则该组试验结果无效。 本例中试 样的最大值为29. 6 Mpa,最小值为20. 2 Mpa,与中音值24. 8 Mpa的差值均超过了中间值的15% ,从而试验结果无效。 实例2:某工程项目部共有设计强度等级为C25的混凝土 试件20组需要进行合格判定,其强度评定值(MPa)分别为25. 0, 24. 9, 36. 1, 37. 4, 38. 5, 25. 1, 25. 9, 26. 2, 41. 7, 27. 3, 25. 4, 24. 8, 25. 5, 26. 1, 30. 4, 25. 0, 26. 0, 25. 2, 39. 8, 26. 4。单从试验 报告判断,该批试件的强度值均达到强度标准值,但按照评定 标准进行评定时结果并不符合合格判定条件。 计算过程如下: 该批混凝土试件共20组,故应按S L27 - 91统计方法评 定,即应同时满足以下两式的要求: Rn0. 7 SnR标 (1) Rn1. 60 Sn0. 83R标(当R标20) Rn1. 60 Sn0. 80R标(当R标25Mpa,满足(1)式 29. 11. 605. 730. 8325 MM,不满足( )式。 故该批混凝土不合格。 ( )制作试件时,试模内壁涂刷过多的废机油作隔离剂,成 49 内 蒙 古 水 利 2010年第1期(总第125期) 19. 9pa20. 8pa2 2 【施工设计】 河 西 电 厂 汽 机 基 座 清 水 混 凝 土 施 工 工 艺 李国胜 1,徐亚东2 (1.包头兴业集团股份有限公司,内蒙古 包头014030; 2.东和房地产有限公司,内蒙古 包头014030) 摘 要 清水混凝土外观要求严格,大家针对混凝土外观进行一番探究,从模板、 外加剂、 振捣、 养 护控制裂缝等多方面进行了改进,取得良好的效果。 关键词 清水混凝土;内衬PVC板;裂缝 中图分类号: TV 512 文章标识码:B 文章编号: 1009 - 0088 (2010) 01 - 0095 - 02 河西热电厂空冷机组工程,汽轮发电机机组为纵 向布置,汽机是电厂的心脏,施工难度大,在施工中,我 们针对提高清水混凝土的外观工艺进行了一番研究, 在传统工艺的基础上进行了大胆的技术革新,积累了 较为成功的经验,以便在以后的施工中加以应用。 1 工程简介 汽机基座由底板、 支柱、 平台结构和底板上的支墩 结构四部分组成。基座座落于- 7. 0 m的地基上,底板 厚3 m,长26 m,宽15 m,为大体积混凝土结构。10根 1 . 81 . 8截面柱。支柱平台,长33. 793 m,宽15 m,最 厚处为2 . 8 m,中间层平台底标高6 . 25 m,厚度1. 3 m。 2 施工工艺 (1)钢筋工程(略)。 (2)模板工程。采用在竹胶合板内衬2 mm厚 PVC板,两者之间用PVC板粘接,形成整体。根据结 构外形尺寸放样拼组模板,选择接缝位置,混凝土浇筑 后达到大模板效果。利用PVC板表面平整、 光滑、 不 吸水、 硬度高等特性,使混凝土表面达到平整、 光滑、 细 腻,给人以赏心悦目的感觉。 (3)施工要点。基座由上述4部分组成,根据其 特点及设计要求,施工也分4部分进行,即基座底板、 支柱、 平台、 下部复水器支墩及小平台。基座底板埋入 地下,故无需采用此工艺,从支柱、 支墩等采用了衬模 工艺。 (4)柱子模板的施工工艺。模板拼装 贴塑(PVC 板)模板安装 粘贴2525的塑料切角。采用衬模工 艺,由于柱子截面为2. 02 . 0 m中间不留门子板,操 作人员下到柱内振捣混凝土。模板在底板上1次组装 成型,1次整体吊装。为了防止模板吊装变形,柱子模 板安装在托盘上,起吊点在底部托盘上。 模板拼装。 竹胶合板厚10 mm,规格为1 . 22 m2. 44 m,考虑 PVC板厚2 mm,故模板的下料宽度为2 024 mm,相邻 型后未按规定的时间及时拆模。试件在早期强度增长阶段因 表面被过量的废机油侵蚀,造成试件表面的强度低于内部张 度,达到龄期后在压力机上试压时,由于面层强度较低,往往先 被压坏,不能形成一个受力整体,从而不能正确反映构件的实 际强度。 (3)养护方法不规范。规范对试件的养护环境温度 、 湿度 都有要求,而施工现场却不统一,有的放在室内有的放在室外, 有的覆盖草袋有的不盖,有的埋在沙堆里,有的任太阳暴晒 。 混凝土试件的体积较小,对环境影响比较敏感,失水如过快,将 影响水泥硬化,使试件强度降低。 3 改进方法 ( )制作试件应由经过培训的试验人员去做。 混凝土的拌制 要严格按配合比计量,取样时应直接使用料盘中搅拌的混凝土,严 禁随意增加水泥、 水或石子的用量。 (2)成型前先检查有无试模变形、 螺栓松动等现象,如有变 形或松动应及时整修或更换。 (3)试模内壁应涂刷隔离剂或粘度较小的机油,机油的涂 刷量以手摸到较薄的油层粘附手上,但不形成流淌为宜,不应 使用废机油。 (4)养护应该满足规定的环境温度和湿度,不得搞假试件, 违者应负法律责任。(编校:常淑英) 收稿日期 59河西电厂汽机基座清水混凝土施工工艺 李国胜等 1 : 2009 - 12 - 22
