室内Q4全彩LED显示大屏设计方案.doc

室内全彩LED显示屏
设
计
方
案
2016年版

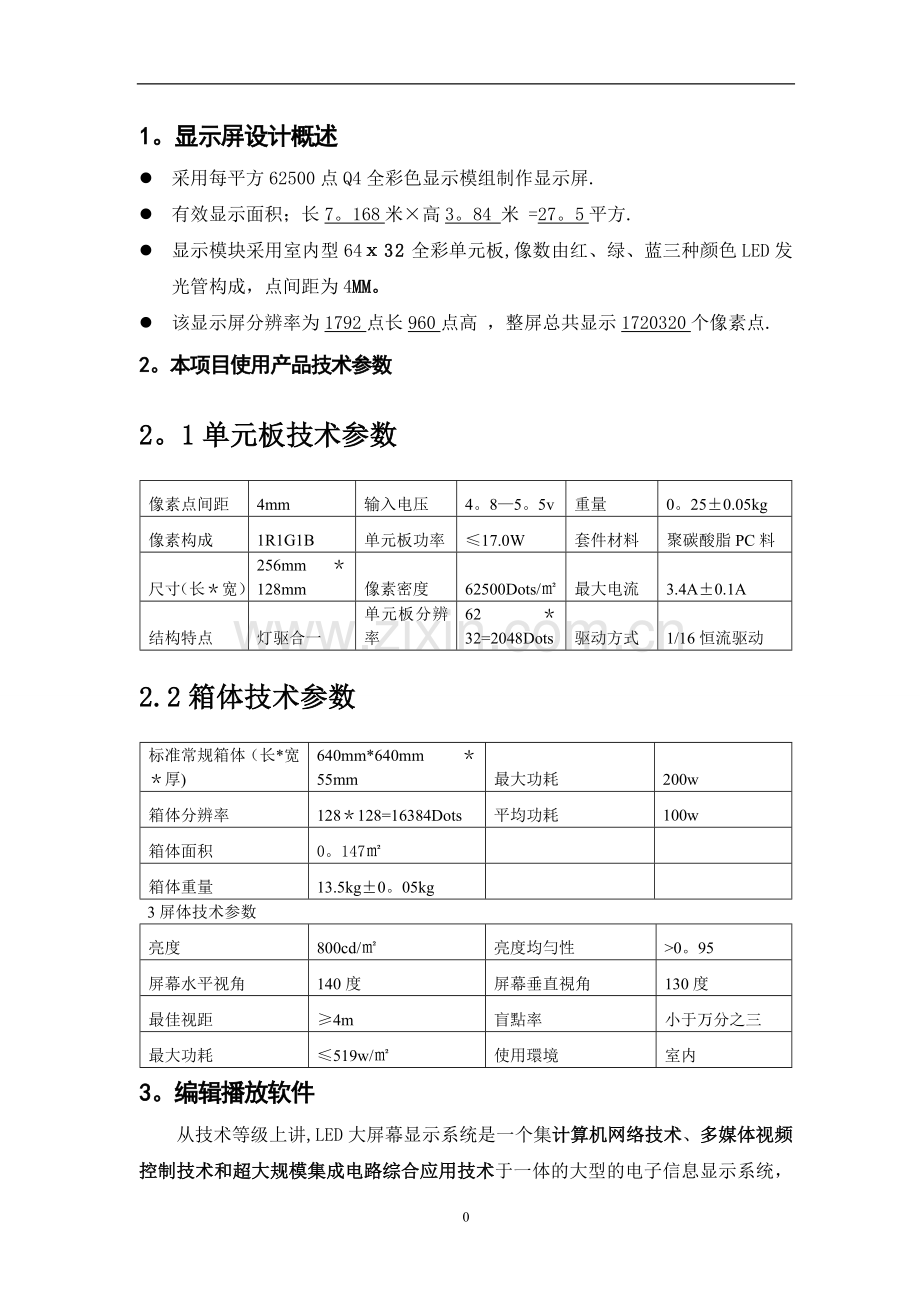

1。显示屏设计概述
l 采用每平方62500点Q4全彩色显示模组制作显示屏.
l 有效显示面积；长7。168米×高3。84 米 =27。5平方.
l 显示模块采用室内型64ⅹ32全彩单元板,像数由红、绿、蓝三种颜色LED发光管构成，点间距为4MM。
l 该显示屏分辨率为1792点长960点高 ，整屏总共显示1720320个像素点.
2。本项目使用产品技术参数
2。1单元板技术参数
像素点间距
4mm
输入电压
4。8—5。5v
重量
0。25±0.05kg
像素构成
1R1G1B
单元板功率
≤17.0W
套件材料
聚碳酸脂PC料
尺寸（长＊宽）
256mm＊128mm
像素密度
62500Dots/㎡
最大电流
3.4A±0.1A
结构特点
灯驱合一
单元板分辨率
62＊32=2048Dots
驱动方式
1/16恒流驱动
2.2箱体技术参数
标准常规箱体（长*宽＊厚)
640mm*640mm＊55mm
最大功耗
200w
箱体分辨率
128＊128=16384Dots
平均功耗
100w
箱体面积
0。147㎡

箱体重量
13.5kg±0。05kg

3屏体技术参数
亮度
800cd/㎡
亮度均勻性
>0。95
屏幕水平视角
140度
屏幕垂直視角
130度
最佳视距
≥4m
盲點率
小于万分之三
最大功耗
≤519w/㎡
使用環境
室内
3。编辑播放软件
从技术等级上讲,LED大屏幕显示系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。计算机网络技术的使用使显示制作、处理、存储和传输更加安全、迅速、可靠。采用网络系统控制技术，可以和体育馆网络联网。
集图形制作播放、艺术字型制作播放、二、三维动画片制作播放等功能于一体，界面美观友好，全中文菜单操作方便。其各项功能可由用户自由组合后，进行循环播放并自动切换,且各项均可分别实行定时、定速.
3.1基本功能:
l 功能强大：多种显示方式，可以通过键盘、鼠标等不同的输入手段输入文字、图象等信息，文字可以放大、缩小、拷贝等编辑处理，图像可以通过软件的修改、编辑，有各种字体、字形、色彩选择，插入各种显示方式，各种编排可自由组合、定时，达到理想的显示效果；
l 界面友好：全中文菜单，操作简便，节目制作播放用鼠标点按即可。
l 丰富的显示方式：不同的显示方式使屏体每一幅图案、单调的文字更有吸引力，画面的动感，提供滚动、移动、中开、中合、闪烁、淡变、飞动显示、反白、百面窗、旋转、飘雪等多种不同的显示方式。
l 广阔的视频扩展功能:可外接电视、录像、DVD等视频信号，视频窗口大小可在任意LED显示屏调整，图像更完整、清晰.
l 简便的操作:本软件是一个包括各中播放软件的大型软件包,各项功能可任意组合,制作成剧本播放，可定时循环自动播放；播放时可以单步播放;也可随时暂停，从暂停处重播放时间，方便使用。
l 再编辑功能：本系统有一种全新的表现形式,就是对视频图像可以再编辑，如：叠加字幕、动画，以视频图像为背景，叠加其他图像.
3.2屏幕播放软件
l 支持所有视频播放软件,该软件是专门用于LED节目的制作与播放，设计思想上的力求方便、实用，便于用户操作.
l 它的主要功能有：
l 视频播放
l 播放文件的制作
l 文件的播放(可多窗口播放）
l 文本文件的排版
l 设计播放文件的次序
l 最终形成的是一个播放文件,这个播放文件仅包含一个定时任务.这一个任务是由若干个数据段构成的，每一个数据段包含若干个数据页，每一个数据页含若干个区域。播放时我们既可播放文件，也可播放选定数据段。十分强大的图片功能，支持多种图形文件，也得到专业级图像效果。
l 其他功能：
l 配有网络接口,可计算机联网，具有声音接口,外接功放机和音响可达到声像同步.
4.控制室
4.1主要设备有：
控制计算机
电源设备(电力控制柜）等
4。2控制室功能:
l 通过屏幕控制计算机，编辑、排版、制作、发送显示屏所需显示的内容
l 智能电力控制柜采用可编程控制器,实现屏幕按预选设定的程序自动开启与关闭、故障保护等（可选);
l 提供多种信号选择，可播放电视、录像、DVD、VCD、摄像机等视频信号；
l 同时提供一路立体声音频信号，实现音、视频同步播放.
5。配电系统：
l 对显示屏体面积较大项目，供电系统是必不可少的。
l 按照用电安全规则，在屏体上加装避雷装置,设接地端。
l 同是为了满足三相平衡原则，必须按屏面分布方式供电。
l 屏体的开关电源供电单独设一配电箱，三相四线制。
l 控制计算机系统由常规照明电路供电。
6.系统保护
LED显示屏设计中应充分考虑到显示屏环境使用因素,以保证显示屏长期、稳定使用，以下方面重点考虑:
l 显示屏防高温，在夏天可正常使用
l 显示屏防潮、防腐蚀
l 显示屏使用安全
6。1显示屏防高温措施
显示屏防高温工作主要在提高电路系统本身热稳性的同时，对屏体散热从两个方面采取措施:
l 最大限度降低电路系统的功率损耗，减少系统自身发热;
l 强制性的散热措施；
6.2显示屏防尘、防潮、防烟雾措施
l 屏体采用全封闭结构，避免了潮气进入屏体内部；
l 电路板选用优质多层履铜箔玻璃层压板；
l 元器件的焊接,均采用波峰焊,保证焊接质量，避免虚焊，提高可靠性，防潮、防寒、防尘、防盐雾对屏体运行的影响;
l 接导线选择:充分考虑到恶劣环境工作的特点，采用品质优良的耐热聚氯乙烯绝缘安装线。
6.3显示屏防火措施
l 显示屏材料本身防火性能好，设计中将安装防火警报器;
l 屏体内部严格按国家有关标准设计、施工、杜绝安全隐患;
6.4显示屏防雷措施
l 置架设避雷针用于避雷。
l 设置安全地线的作用是:
l 设备感应带电而不造成电击；
l 绝缘破坏时,防止人身事故.
l 屏体不宜采用悬浮地（如变压器隔离）措施，因悬浮地容易造成触电危险.
7.生产及质量保证措施
7。1显示屏模组说明：
本公司自成立以来，对模组的选择一直非常谨慎,以保证显示屏的质量和长期稳定的运行。
l 检验和试验：确保检验和实验要求,以便验证产品满足规定要求的程度，特制订相关程序.
l 进货检验和试验：由工程服务部负责进货一检、质检。检验按程序文件的规定执行.特殊情况下紧急发货，要对产品作相应标识和记录,以便发现问题能立即返回和更换.通常，进货检验或试验不合格的产品不得使用。
l 过程检验和试验:由指定的质检人员，对实施过程中的相应环节进行阶段检验。检验和试验工作按质量计划和程序文件的规定进行。凡未经检验或检验结果达不到要求时，不得进行相关后续的过程。
l 最终检验和试验：项目完工后，由专门质检人员按质量计划和程序文件规定参与项目验收，由项目组准备完整的交付资料.只有在规定的验收合格，有关的工程和文档齐全且符合要求后，才正式向客户交付。
l 检验和试验记录：由检验人员负责作好检验或检查记录，并妥善保存这些记录，以便提供产品合格的证据.质量计划执行证据，可追溯性依据及采取纠正预防措施的依据。
7。2可靠性及可维护性:
l 总目标：系统平均无故障运行时间大于10000小时， 系统使用寿命大于10万小时，系统具有良好的可靠性和可维护性。
l 系统可靠性：
1）所有元器件经过72小时高温（80℃）老化，不合格产品淘汰。
2）电流电压测试，保证系统在标准状态可靠范围内(±10%)正常工作.
3）单元经贴片、波峰焊、加装屏蔽层后，经过电磁试验测试其电磁屏蔽性能,合格后出厂;开关电源是经过CE认证的购买件；控制电路板经过噪音干扰测试,合格后出厂。
4）系统完全性措施
·强、弱电，通讯线分开布线，避免相互干扰.
·供电系统采用电源噪音滤波器，排除外界信号干扰.
·三相分开均匀布线，平衡电流分布.
·计算机地、逻辑地、模拟地、大电流信号地、小电流信号地、结构安全地、电源地分开走线。
·我公司所提供的系统,包括主要设备及器件在正确安装、正常使用和维护保养的情况下，能达到规定的性能和使用寿命.
7.3系统可靠性设计:
系统设备为全新的、未使用过的设备。
采用先进的技术、优质的材料和零部件、一流的工艺、严格的质量管理为买方提供技术先进、质量上乘、外表美观并完全符合合同规定的质量、规格、性能要求的产品.
我公司所提供的系统，包括主要设备及元器件在正确安装、正常使用和维护保养的情况下，能达到规定的性能和使用寿命.
在系统设计中严格保证其可靠性设计：
Œ系统容差设计
ａ、元器件降20％以上
ｂ、接口电路元器件参数电源电压±１０％，电路仍能可靠工作。
ｃ、器件特性有较大容裕确保系统在元器件特性变化时能可靠运行。
容错设计
ａ、通信协议有各种容错：通讯数据不停地刷新,任何偶然错误都可以迅速纠正。
ｂ、软件采用各种容错措施。
ｃ、数据保存采用各种容错措施。
ｄ、程序误操作，实时提示.
ｅ、利用合理性判断，剔除法数据正确.
Ž电磁兼容性设计
ａ、电源电路采用标准电脑电源及蔽屏措施：电源噪声滤波器－开关电源－直流稳压电源标准程式。
ｂ、电源、电路的良好电磁屏蔽.
ｃ、大电流信号地，小电流信号地，结构安全地和电源地分开走线的四地制以及尽可能分开摸拟地和逻辑地.
ｄ、印制板设计规范,包括元器件排列、走线、滤波等方面的严格规定.
ｅ、板内、板间、机箱间的接口电路隔和抗干扰设计。
ｆ、系统现场布线、信号线与交流电源（动力线）严格分开。
ｇ、良好地线系统.
ｈ、为了系统可靠性，电源采取了降额使用措施,预留充分余量。
ｉ、对外接口采用平衡电流驱动。
7。4系统工程的可维护性设计
l 显示屏体由单元箱体组成，为标准模块设计,整个屏体由完全相同的单元模块组成，可以互换,方便安装、调试、维护；
l “热拔插功能线路"：单元板具有自保护功能,支持热拔插，可方便在线维护。
l 屏幕背后留有维修通道,方便安装、维护；
l 控制系统的计算机网络设备和相关弱电设备集中在控制室，方便日常操作和设备维护。
7.5系统可扩展性设计：
l 显示屏设计为计算机CRT同步，使显示屏可随计算机的发展而发展；
l 显示屏采用开放的计算机局域网技术，能将当今成熟的数字技术引入大屏幕;
7。6出厂检验：
屏体单元板测试完成后,在厂内进行整屏老化及模拟试运行，进行控制、配电及软件系统联调，模拟整屏显示并进行系统预验收。
7.7电器安全保证：
l 布线符合合同及电气安装规范；
l 开关电源、电缆、穿管符合安全要求；
l 接地;
7。8显示屏系统清单
分项汇总价格（人民币)：
类别
货物名称
规格或型号
数量
单价（元)
小计（元)
备注
屏
体
部
分
显示屏
Q4室内全彩显示屏
840张

强力
接收卡
西安诺瓦MRV330Q
42张

LED播放软件
LED演播室
1套

★赠送
外
围
设
备
计算机

-——

用户自备
光纤收发器
CVT320（单模单纤）
6个

避雷器

--—

可选配件
音箱功放
65W
1套

可选配件
创联电源
200W5V
140台

常州创联
视频控制器
V900西安诺瓦
1台

含发送卡(可接外来设备)
配电箱(30KW）

1套

钢
结
构
及
布
线
屏体框架/钢结构
钢架制作、外装饰(不锈钢包边)
30m2

用户可自备
工程布线
电缆线、通信线、音频线
1套

100m内
合计：

其它费用

安装调试费：元
总计
总计：
